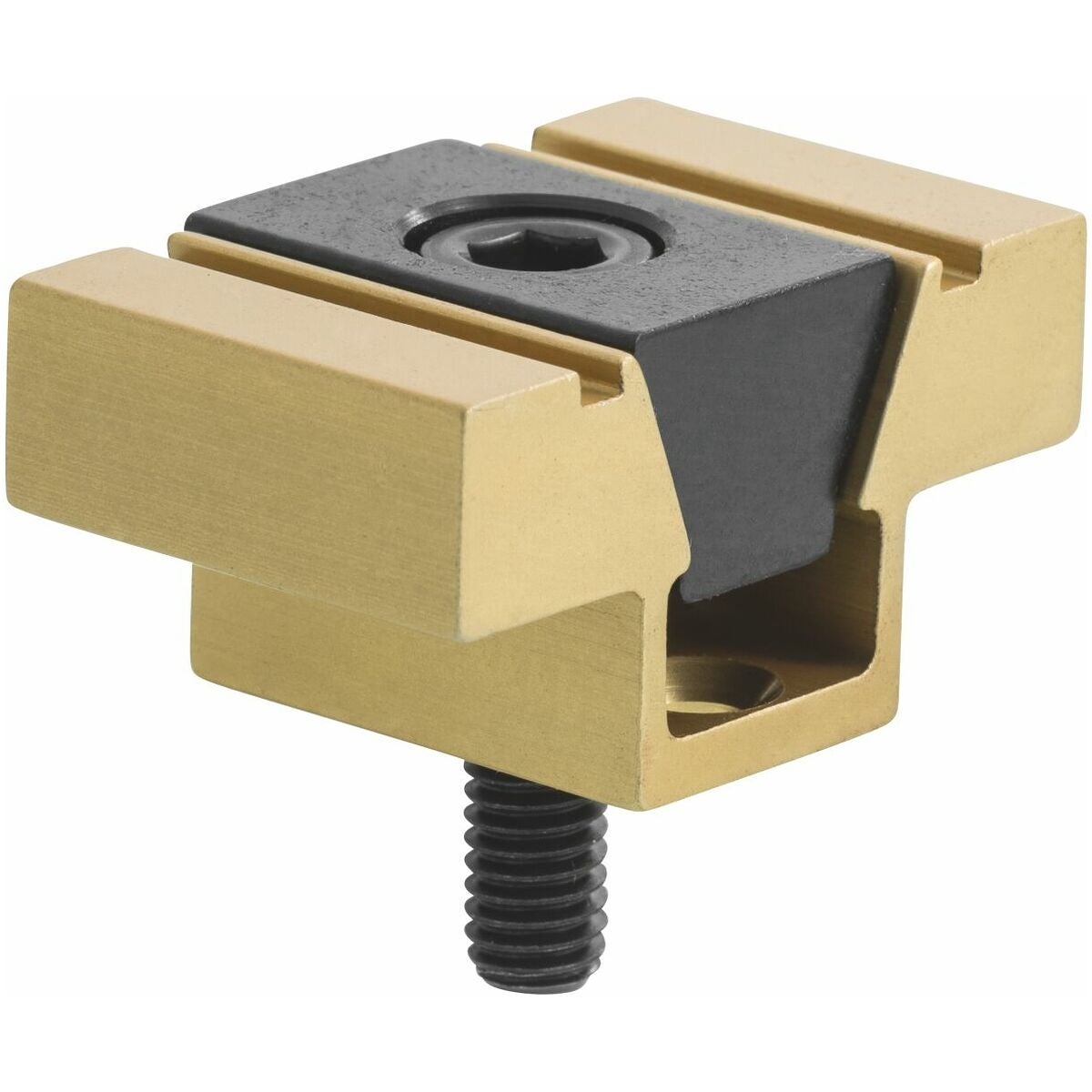

Muotoon sovitettu kaksoiskiilakiristin M8
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Toteutus
- Alumiiniprofiili teräskilalla, sisältäen ruuvin.
- Erittäin leveät leuat työkappaleen ääriviivan jyrsintään.
Etu
- Muodonmukainen ja siten turvallinen työkappaleiden kiinnitys.
- Kahden työkappaleen samanaikainen kiinnitys.
Huomautus
Kaksoiskiilakiinnittimen koneistamiseen tarvitaan lukituslevy.

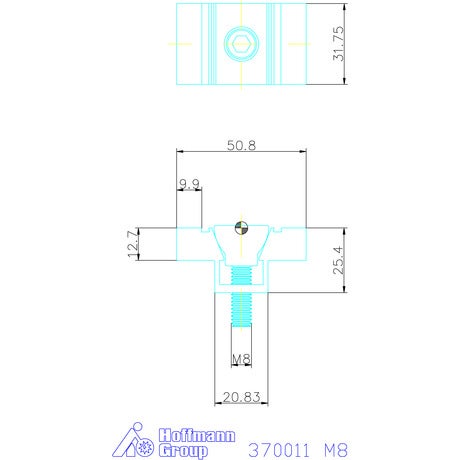

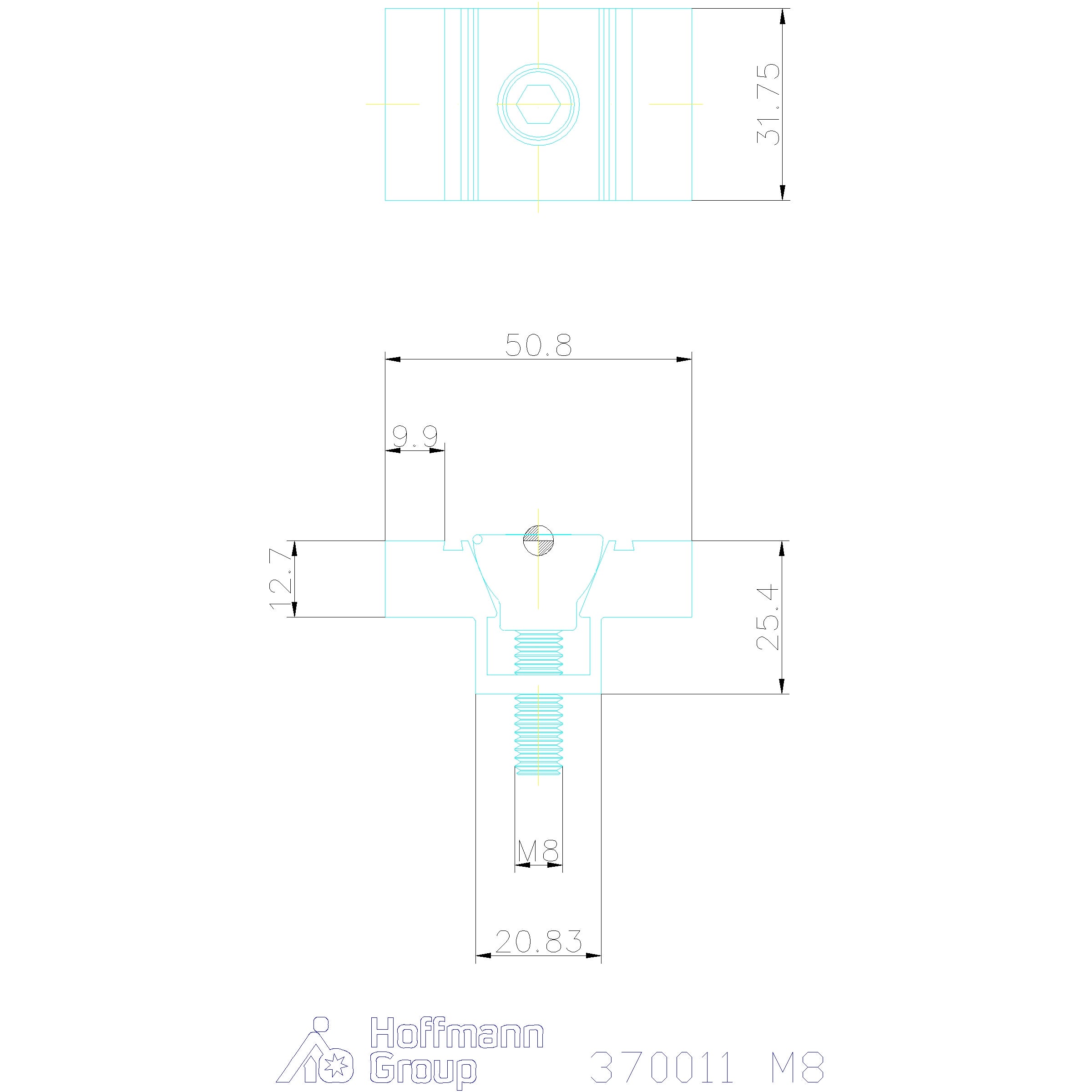

Tekniset tiedot
| Tuotetyyppi | Kiilakiristyspala |
|---|---|
| Puristusvoima | 8.9 kN |
| H1 | 12.7 mm |
| B1 | 20.83 mm |
| Maks. kiristysmomentti | 14.5 Nm |
| Kierteen koko | M8 |
| Korkeus h | 25.4 mm |
| Leveys b | 50.8 mm |
| Pituus l | 31.8 mm |
| B2 | 9.9 mm |
| Kierrekoko | M8 |
| Pituus l | 31.8 mm |
Tuotetiedot
| Tuotenumero | G370011M8 |
|---|---|
| EAN | 4046368801053 |
