Muotoon sovitettu kaksoiskiilakiristin
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

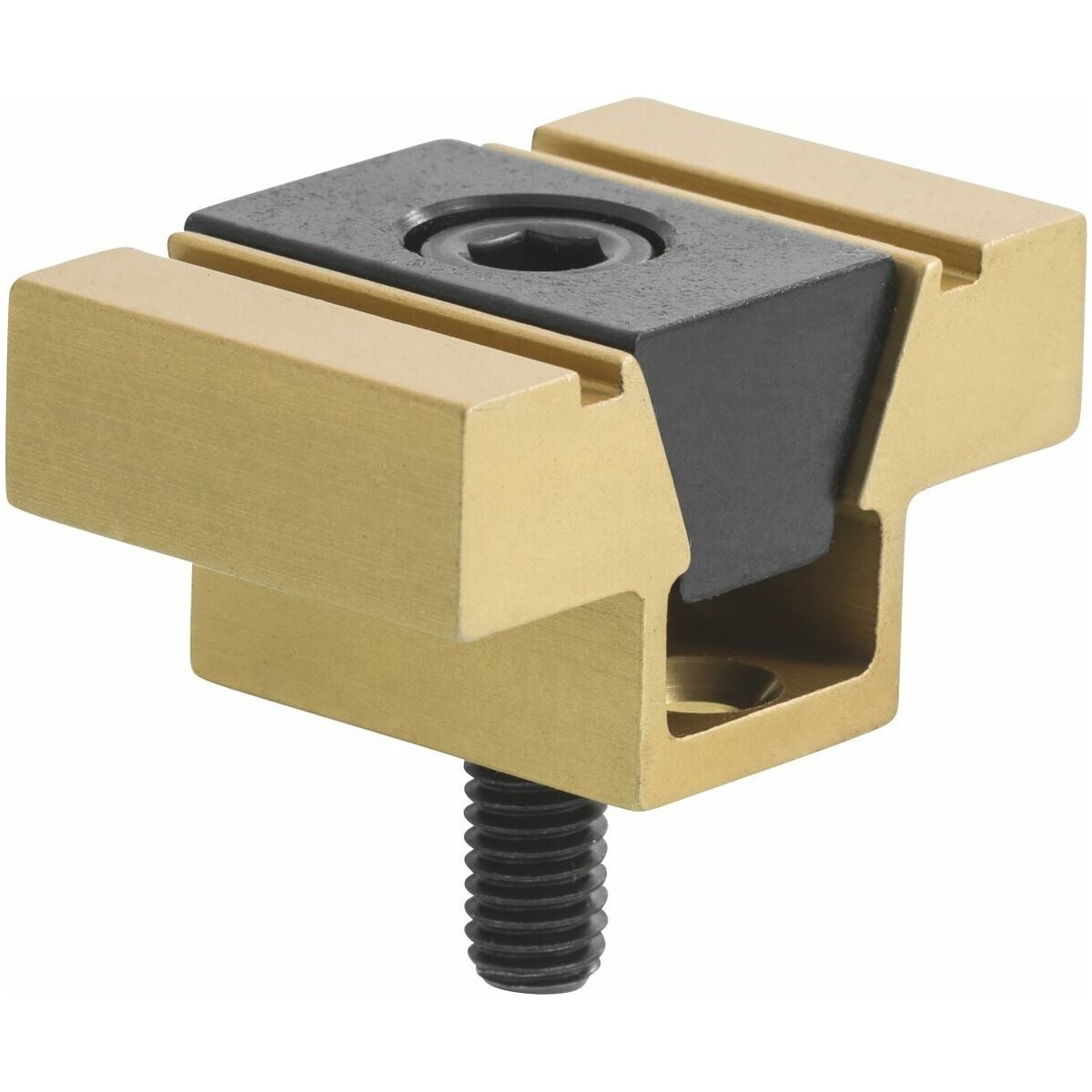

Tuotekuvaus
Toteutus
- Alumiiniprofiili teräskilalla, sisältäen ruuvin.
- Erittäin leveät leuat työkappaleen ääriviivan jyrsintään.
Etu
- Muodonmukainen ja siten turvallinen työkappaleiden kiinnitys.
- Kahden työkappaleen samanaikainen kiinnitys.
Huomautus
Kaksoiskiilakiinnittimen koneistamiseen tarvitaan lukituslevy.

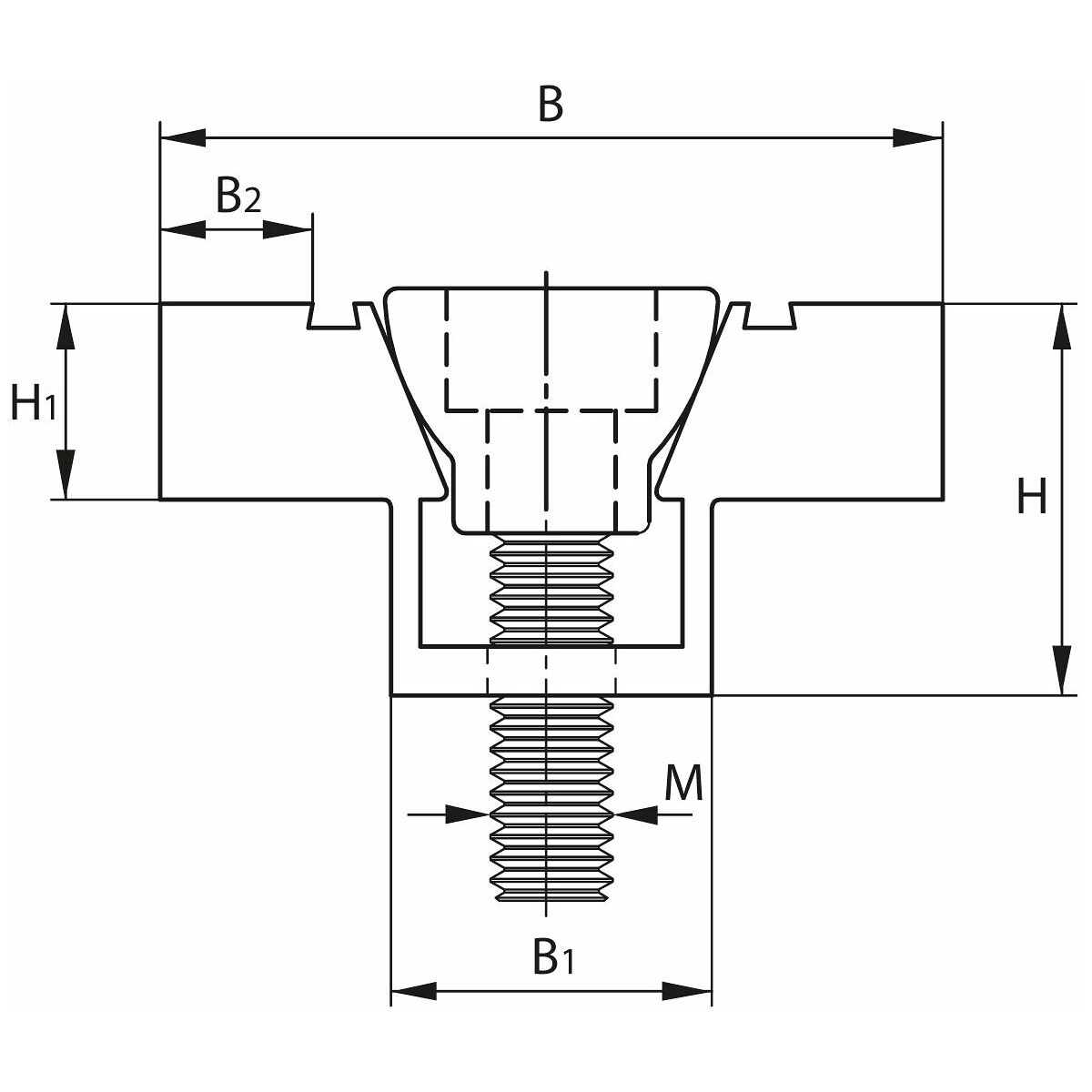

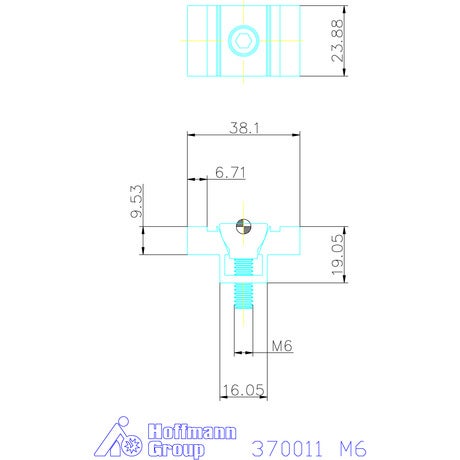

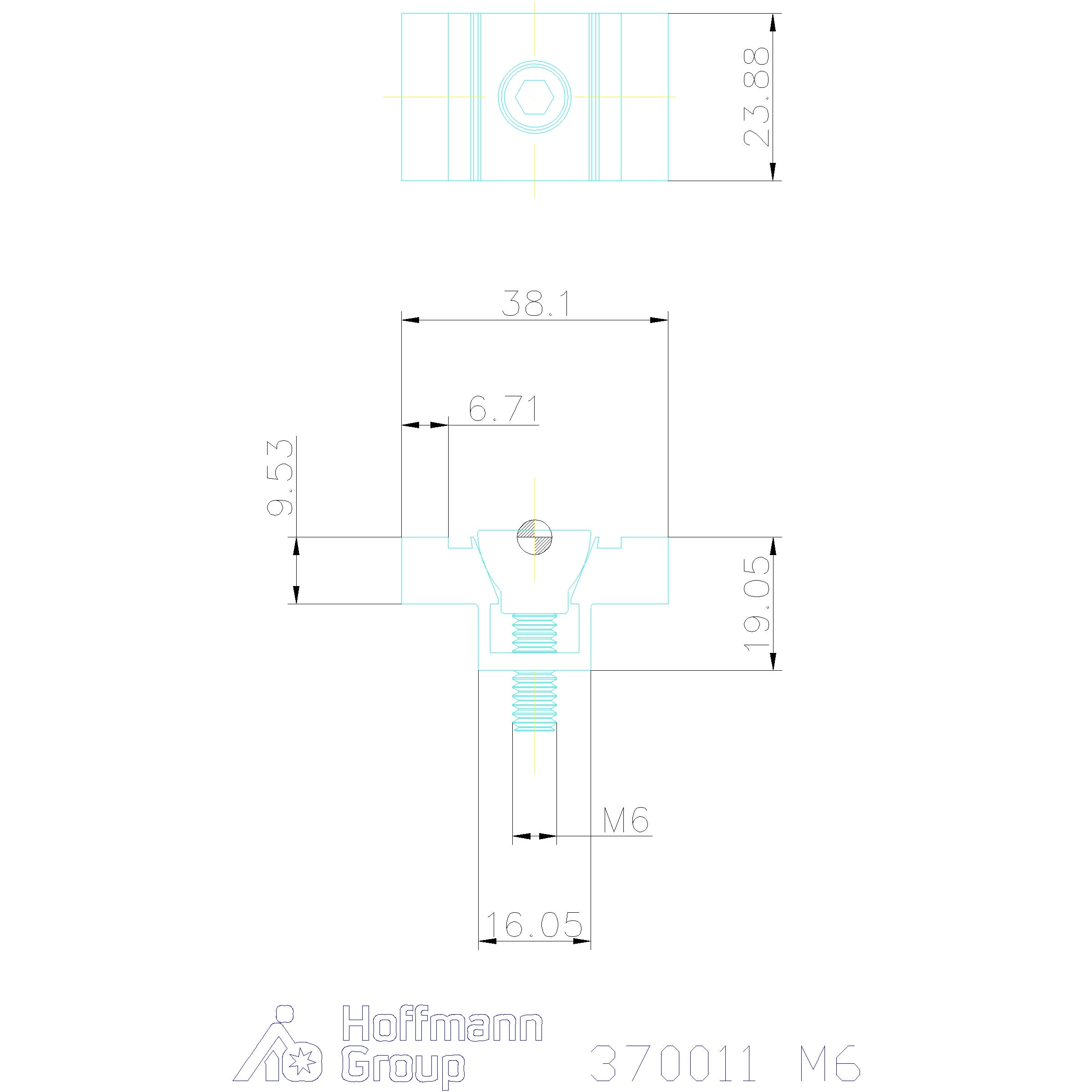

Tekniset tiedot
| Tuotetyyppi | Kiilakiristyspala |
|---|---|
| Puristusvoima | 6.68 kN |
| H1 | 9.4 mm |
| B1 | 16.05 mm |
| Maks. kiristysmomentti | 14.3 Nm |
| Kierteen koko | M6 |
| Korkeus h | 19.1 mm |
| Leveys b | 38.1 mm |
| Pituus l | 23.9 mm |
| B2 | 6.6 mm |
| Kierrekoko | M6 |
| Pituus l | 23.9 mm |
Tuotetiedot
| Tuotenumero | 370011 |
|---|---|
| EAN | 4046368800803 |
