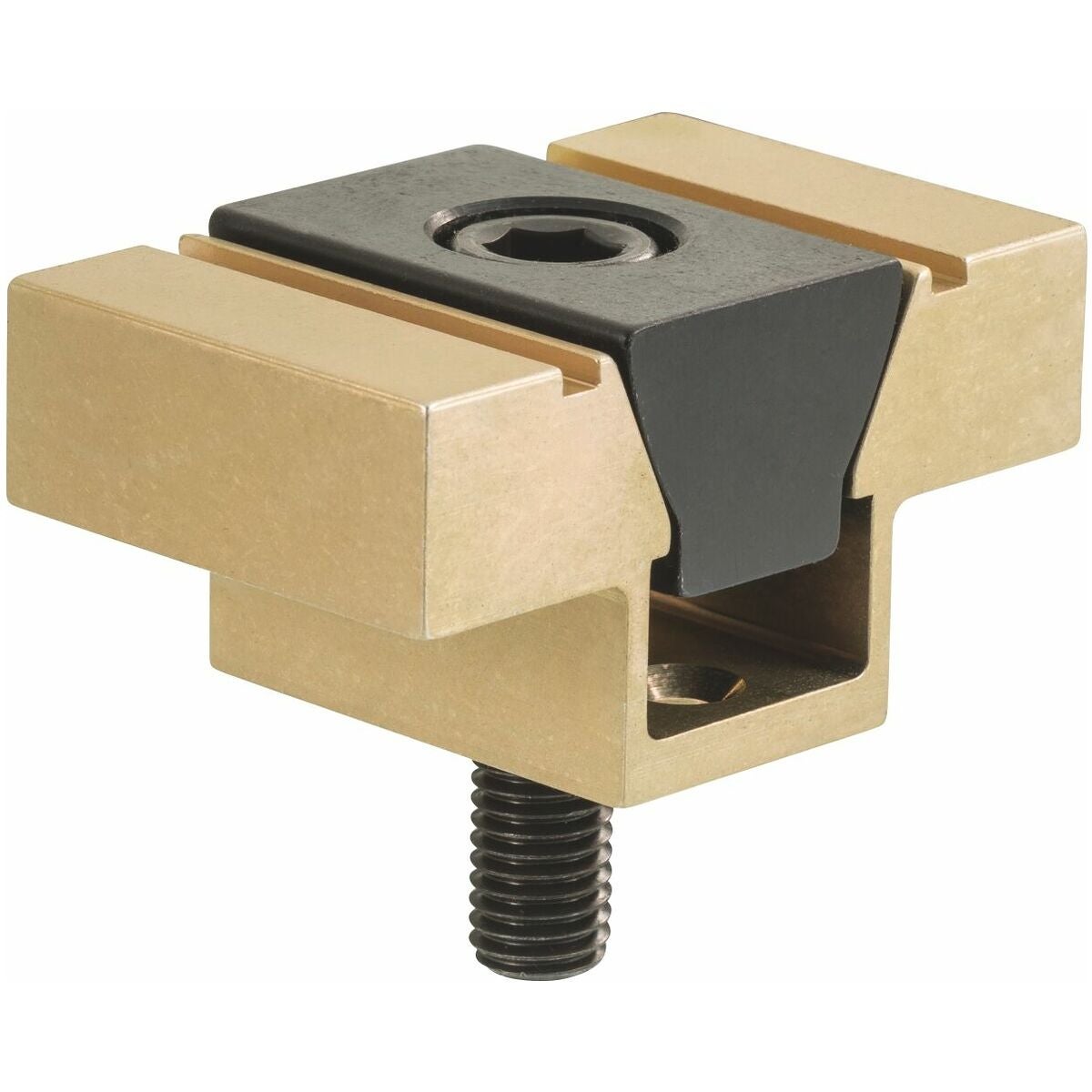

Muotoon sovitettu kaksoiskiilakiristin M12
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Toteutus
- Alumiiniprofiili teräskilalla, sisältäen ruuvin.
- Erittäin leveät leuat työkappaleen ääriviivan jyrsintään.
Etu
- Muodonmukainen ja siten turvallinen työkappaleiden kiinnitys.
- Kahden työkappaleen samanaikainen kiinnitys.
Huomautus
Kaksoiskiilakiinnittimen koneistamiseen tarvitaan lukituslevy.

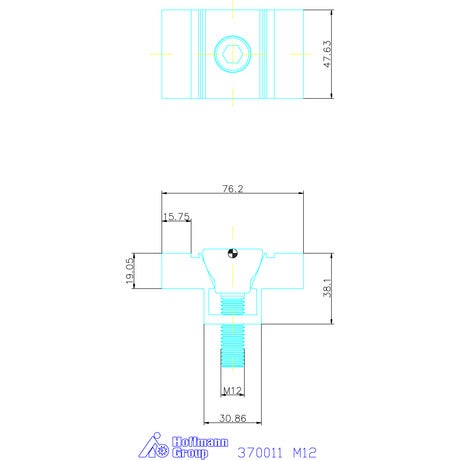

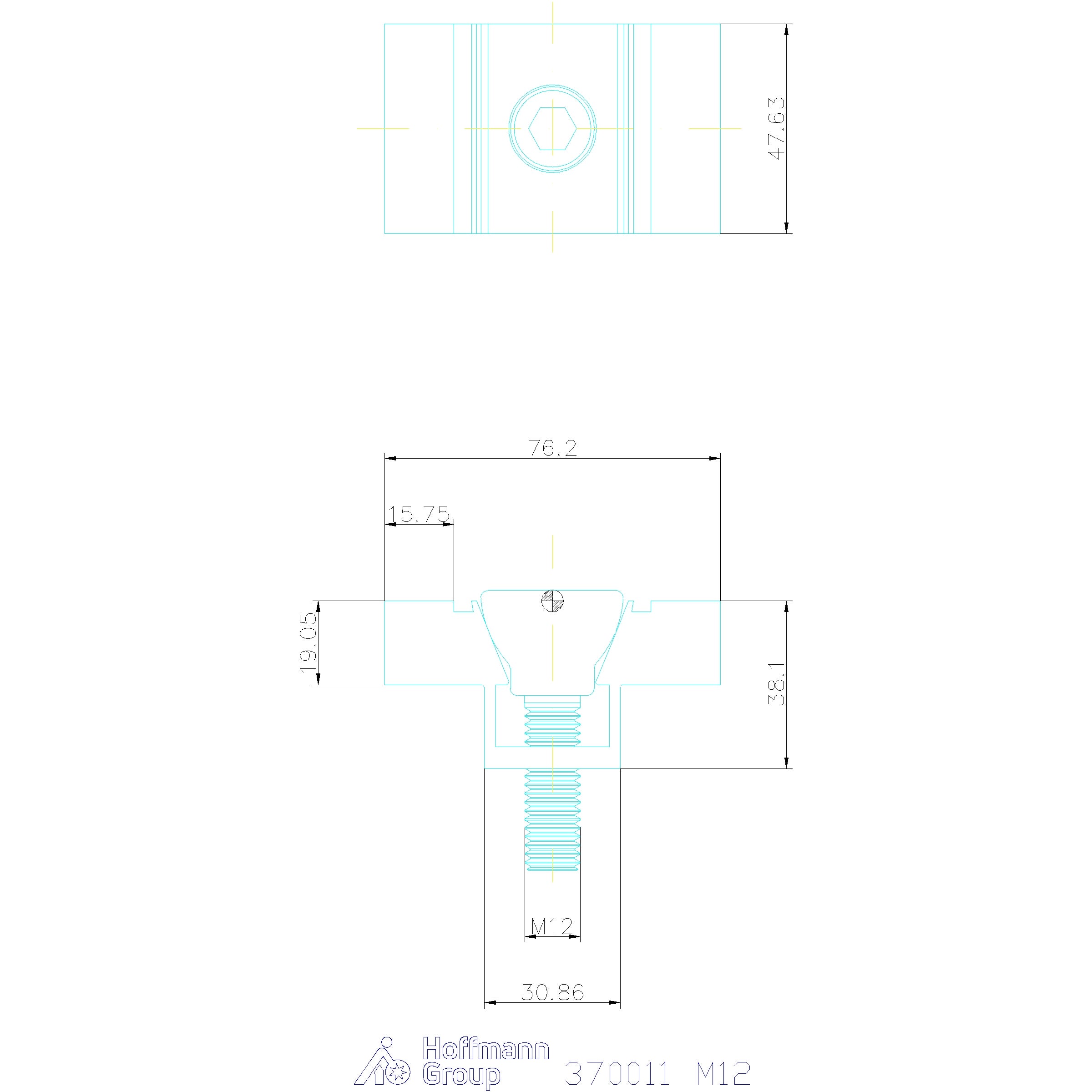

Tekniset tiedot
| Tuotetyyppi | Kiilakiristyspala |
|---|---|
| Puristusvoima | 15.58 kN |
| H1 | 19.1 mm |
| B1 | 30.86 mm |
| Maks. kiristysmomentti | 38.4 Nm |
| Kierteen koko | M12 |
| Korkeus h | 38.1 mm |
| Leveys b | 76.2 mm |
| Pituus l | 47.5 mm |
| B2 | 15.7 mm |
| Kierrekoko | M12 |
| Pituus l | 47.5 mm |
Tuotetiedot
| Tuotenumero | G370011M12 |
|---|---|
| EAN | 4046368801558 |
