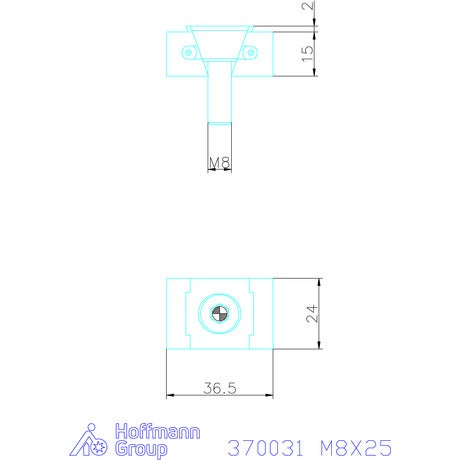

Kiilakiinnitin kaksipuolisella koneistusvaralla, kapea, mm M8x25

Tuotekuvaus

Materiaali
Kaksoiskiila ja kiristyssegmentit sitkeäksi karkaistua terästä, karkaistu, musta.

Käyttötiedot

• Kiilapinnat tuottavat suuret kiristysvoimat.
• Kiilakiinnittimiä voidaan käyttää kierteitetyissä rei’issä tai T-urissa.
• Kun kiristysruuvia kierretään sisään, kiristyssegmentit painuvat työkappaleita vasten.
• Kaksoiskiilan pitkänomainen reikä mahdollistaa liikkeen ja toleranssien tasauksen. Siirtymämatka: M8 = ± 0,5 mm; M10 ja M12 = ± 1,0 mm; M16 = ± 1,5 mm.
• Kiilakiinnittimet soveltuvat useisiin kiinnitysoperaatioihin.
• Koneistusvara mahdollistaa muotoon sovitetut mukautukset.

Huomautus
Koneistusvara per leuka on 3 mm M8X25-versiossa ja 5 mm M10X25-, M12X40- ja M16X60-versioissa.

Tekniset tiedot

Tuotetiedot
