Epäkeskiristyskiinnitin M10
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne

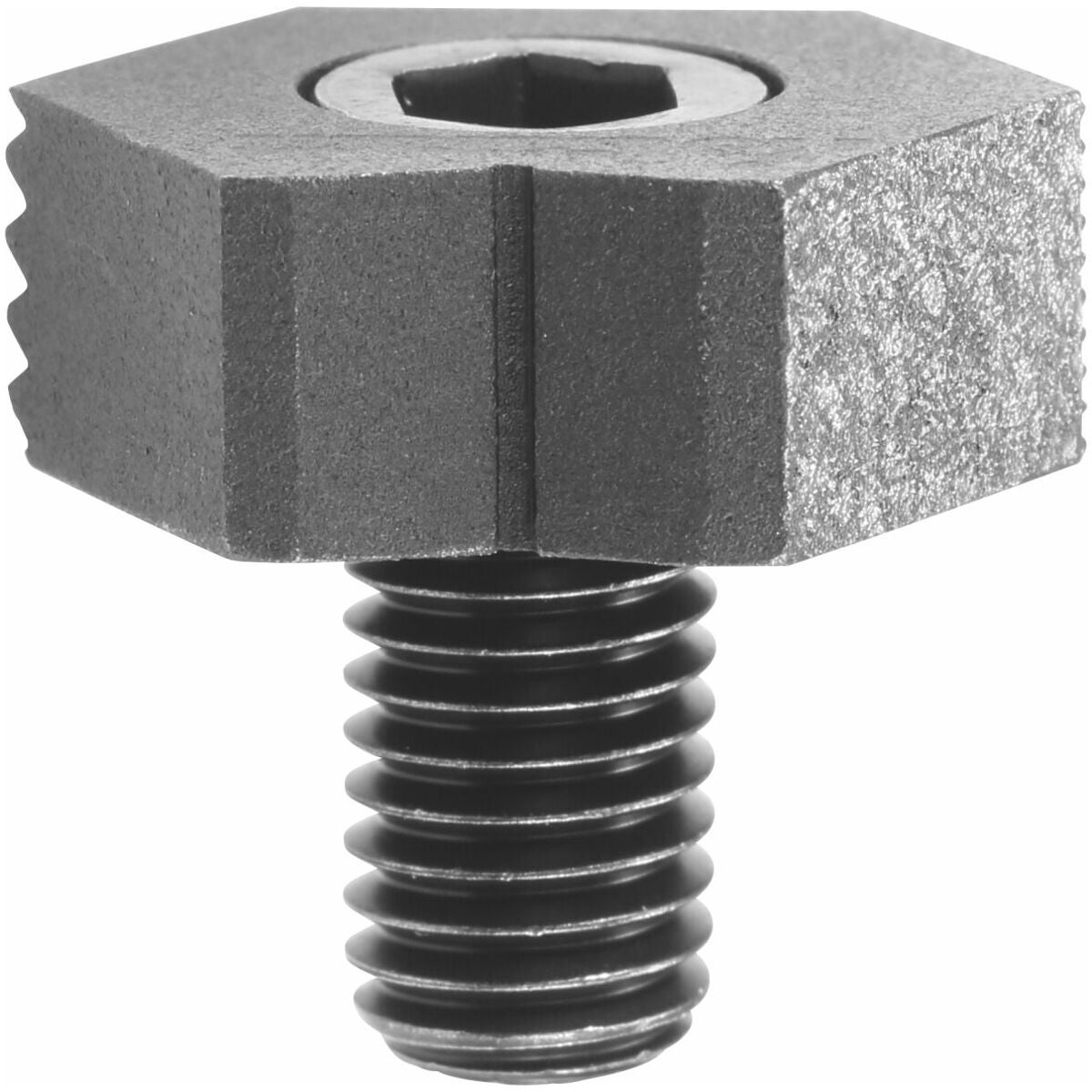

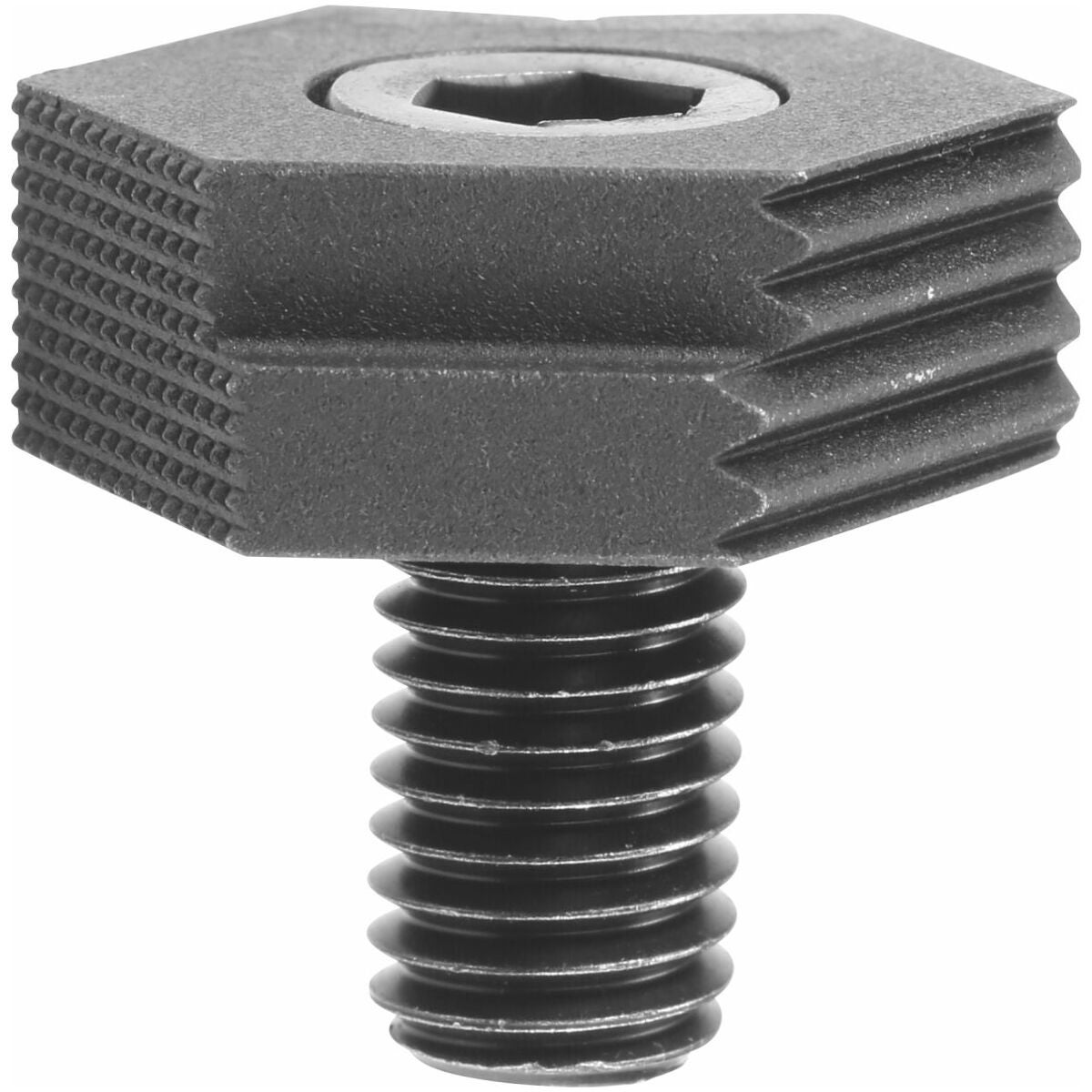

- Kuusiokantainen teräslevy teräksisellä eksentriruuvilla.

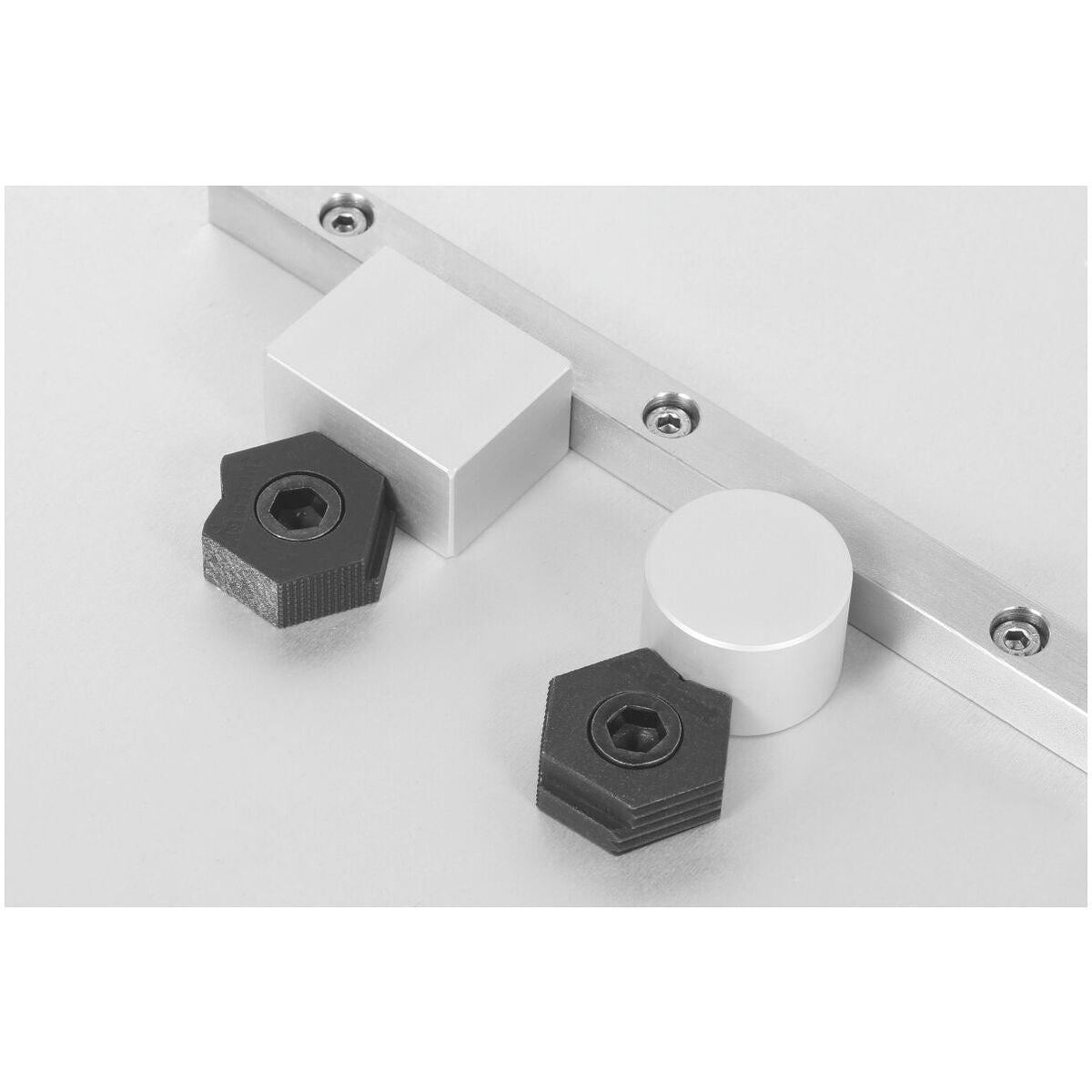

- Minkä tahansa muotoisten työkappaleiden kiinnitys.

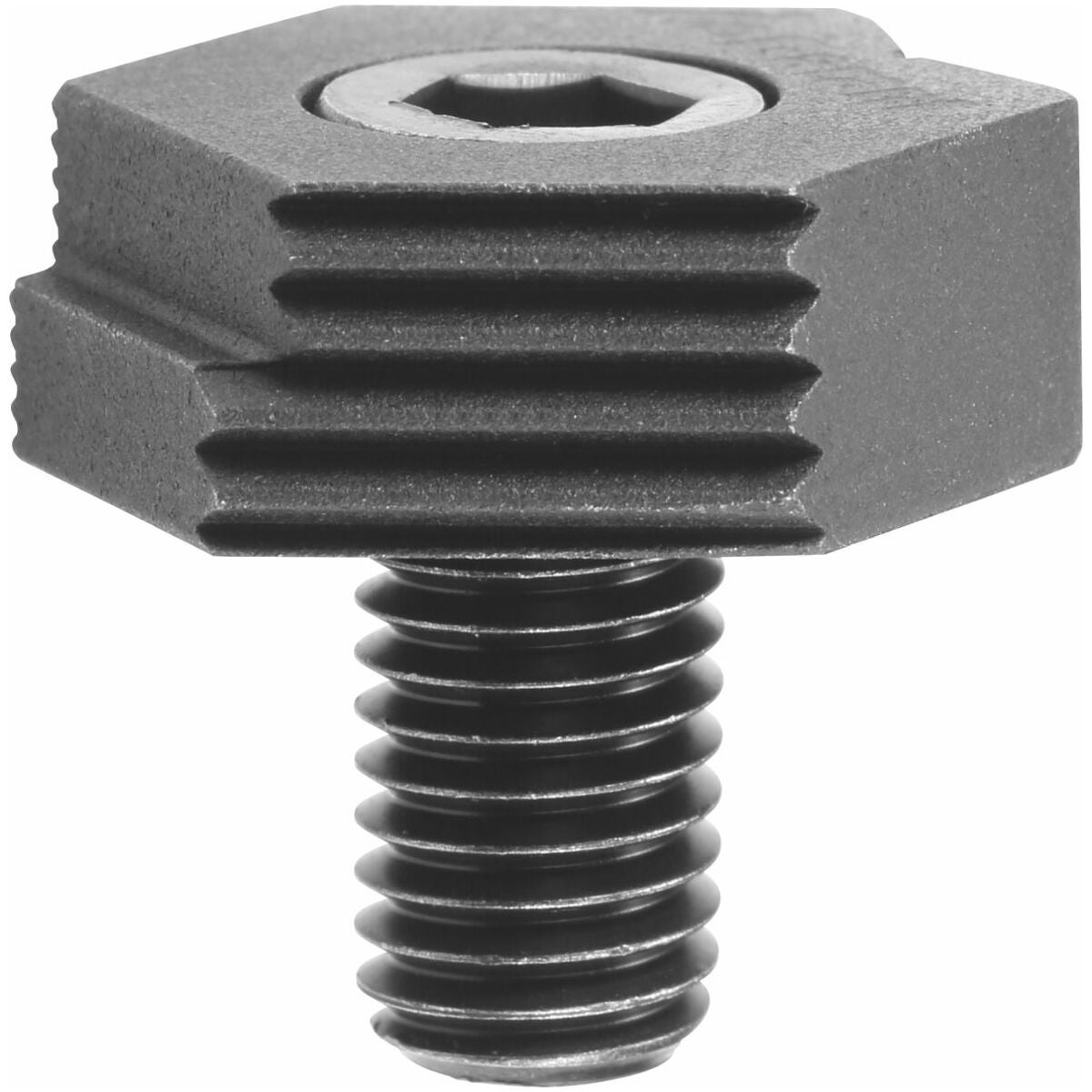

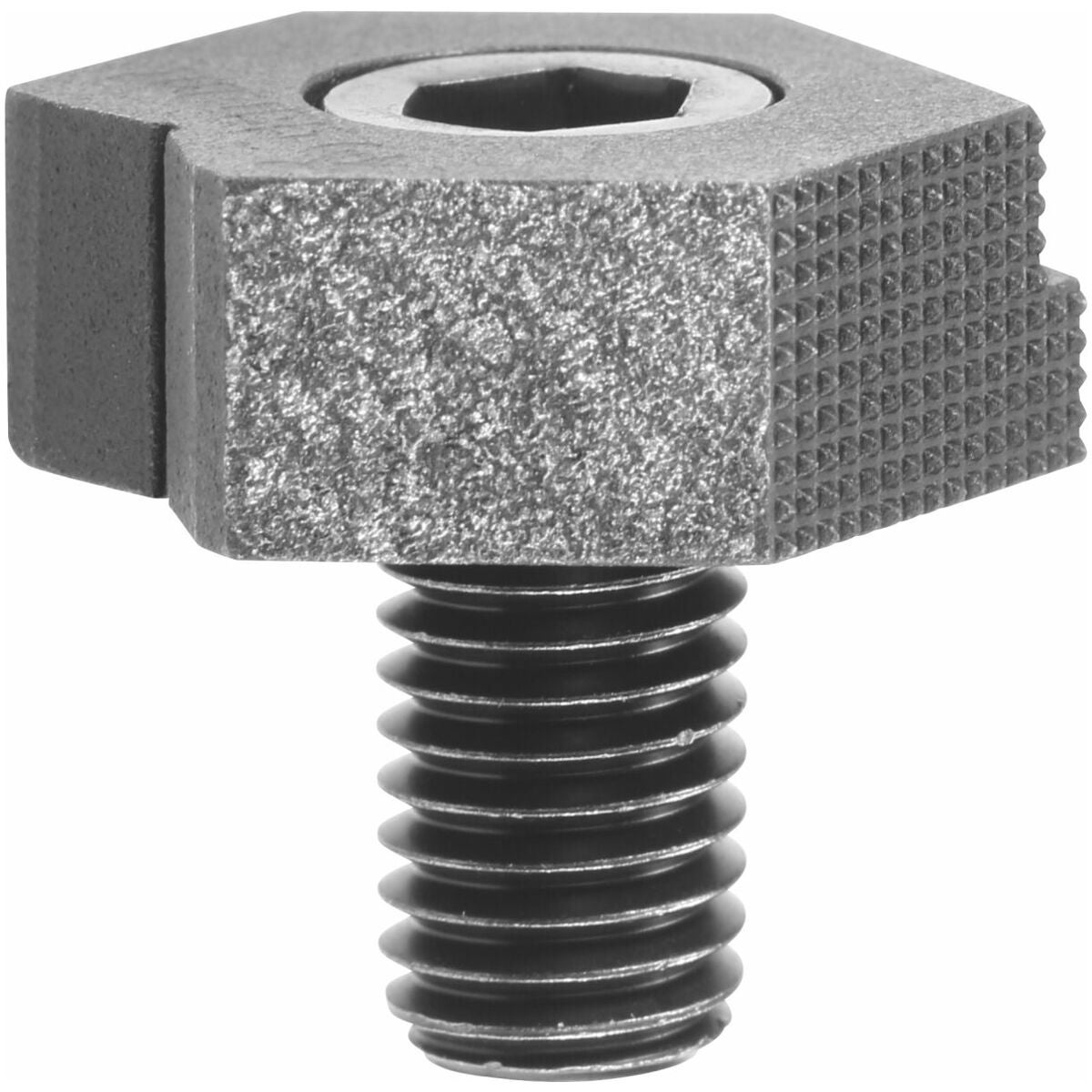

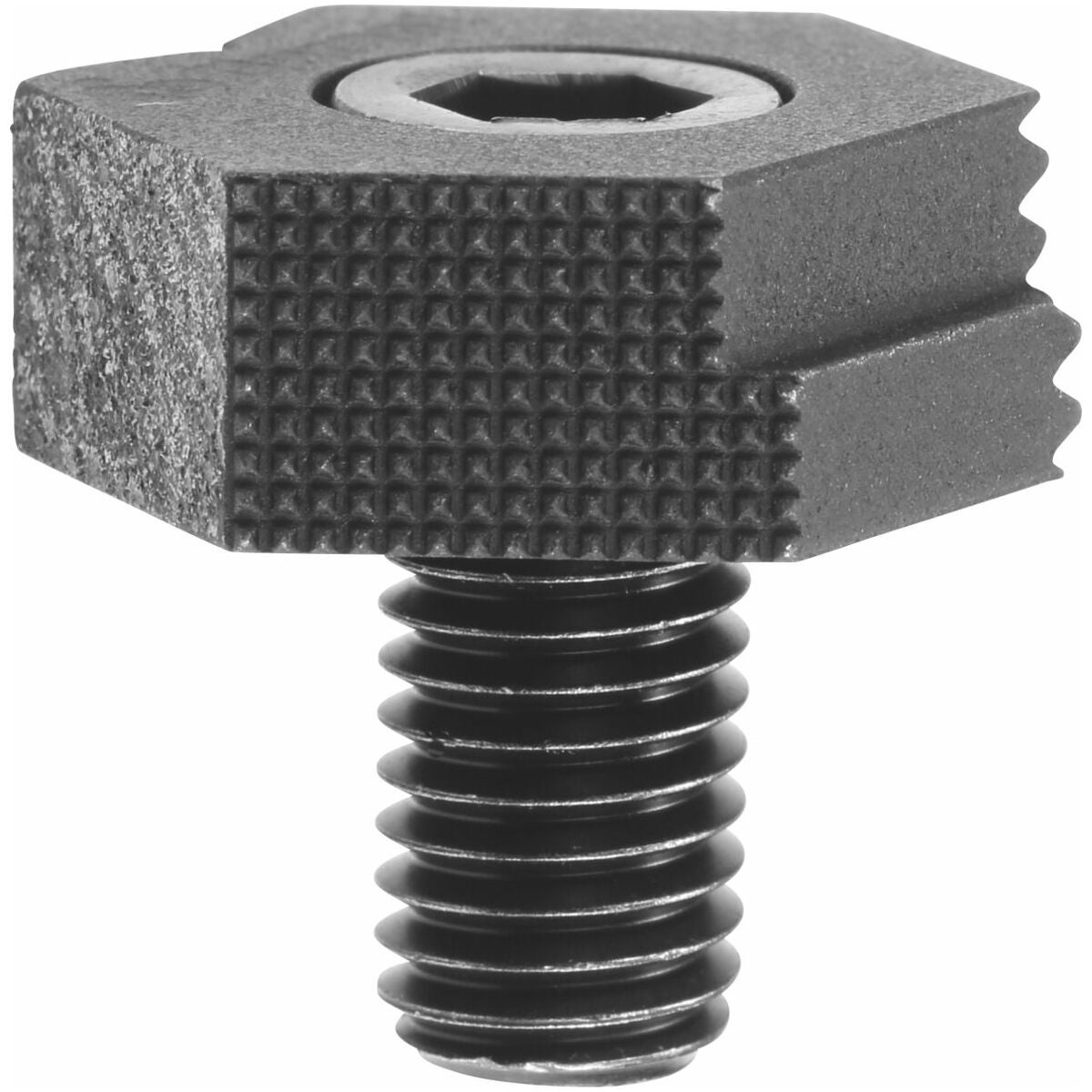

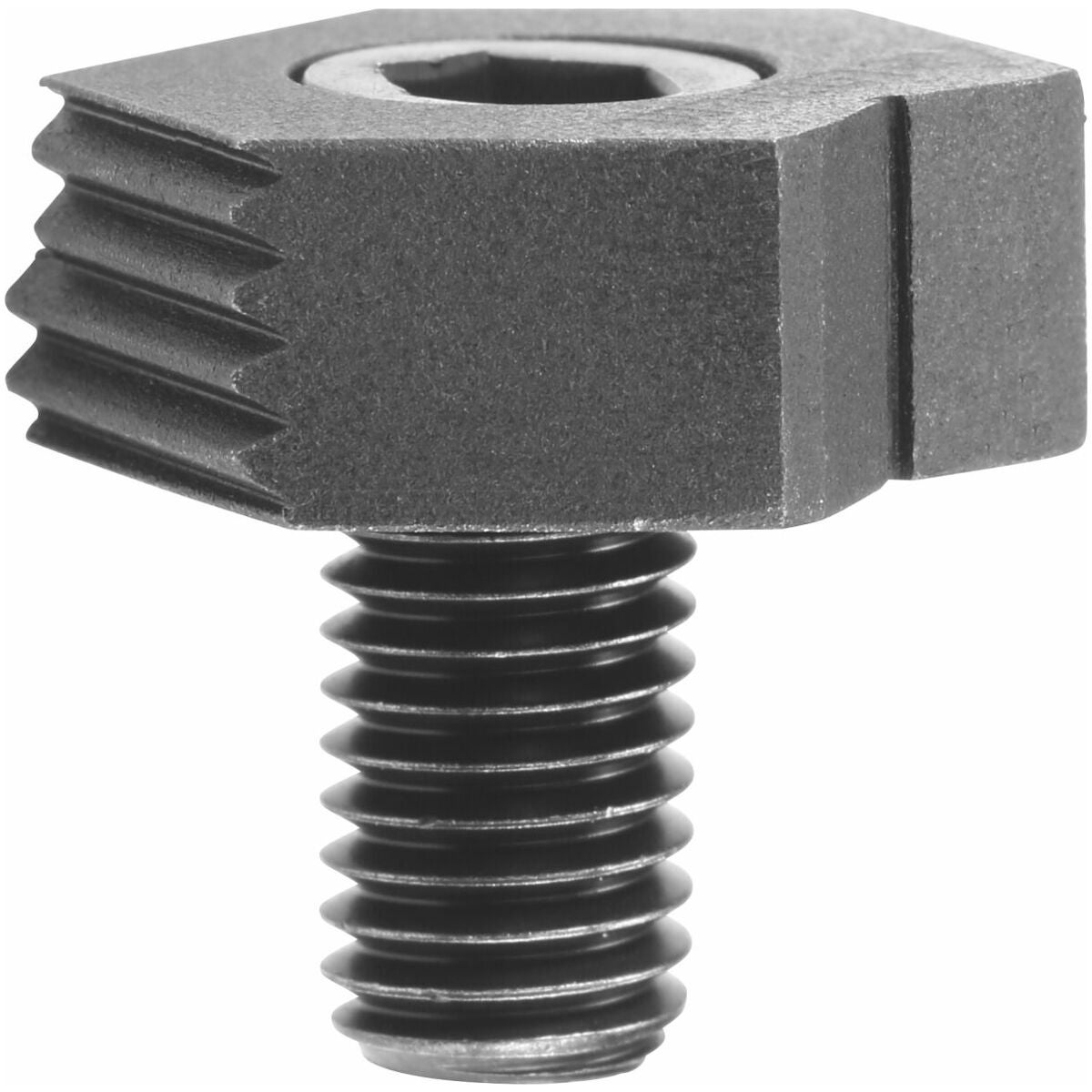

- 6 erilaista kiinnityspintojen geometriaa: 1. Prisma 150° avautumiskulmalla 2. Pituusura 3. Sileä porras 4. Uritettu 5. Sileä 6. Pinnoitettu sileä.
- Pieni tilantarve, siten vähän häiritseviä reunoja.
Käyttötiedot
Soveltuu aihioiden ja valmiiden osien kiinnitykseen.
Huomautus
Tarvitaan kuusiokoloavain, koko 7!

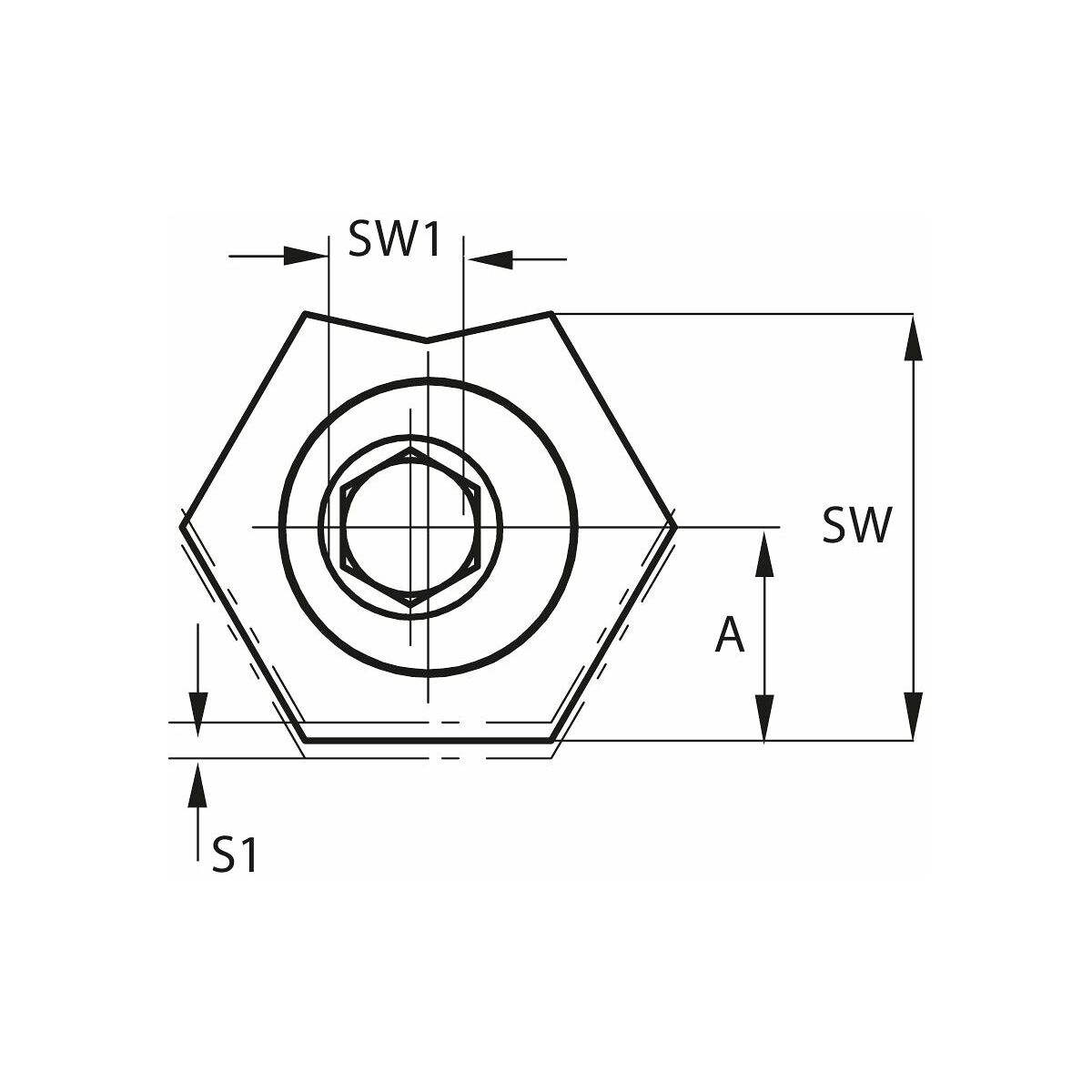

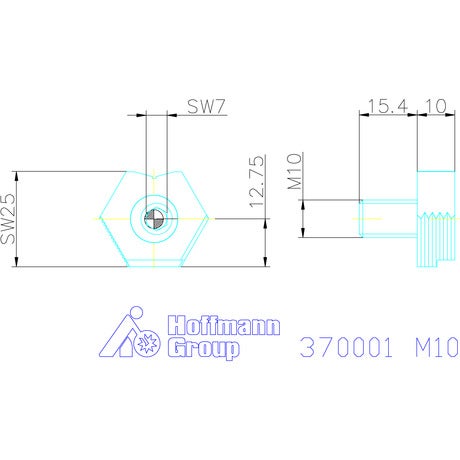

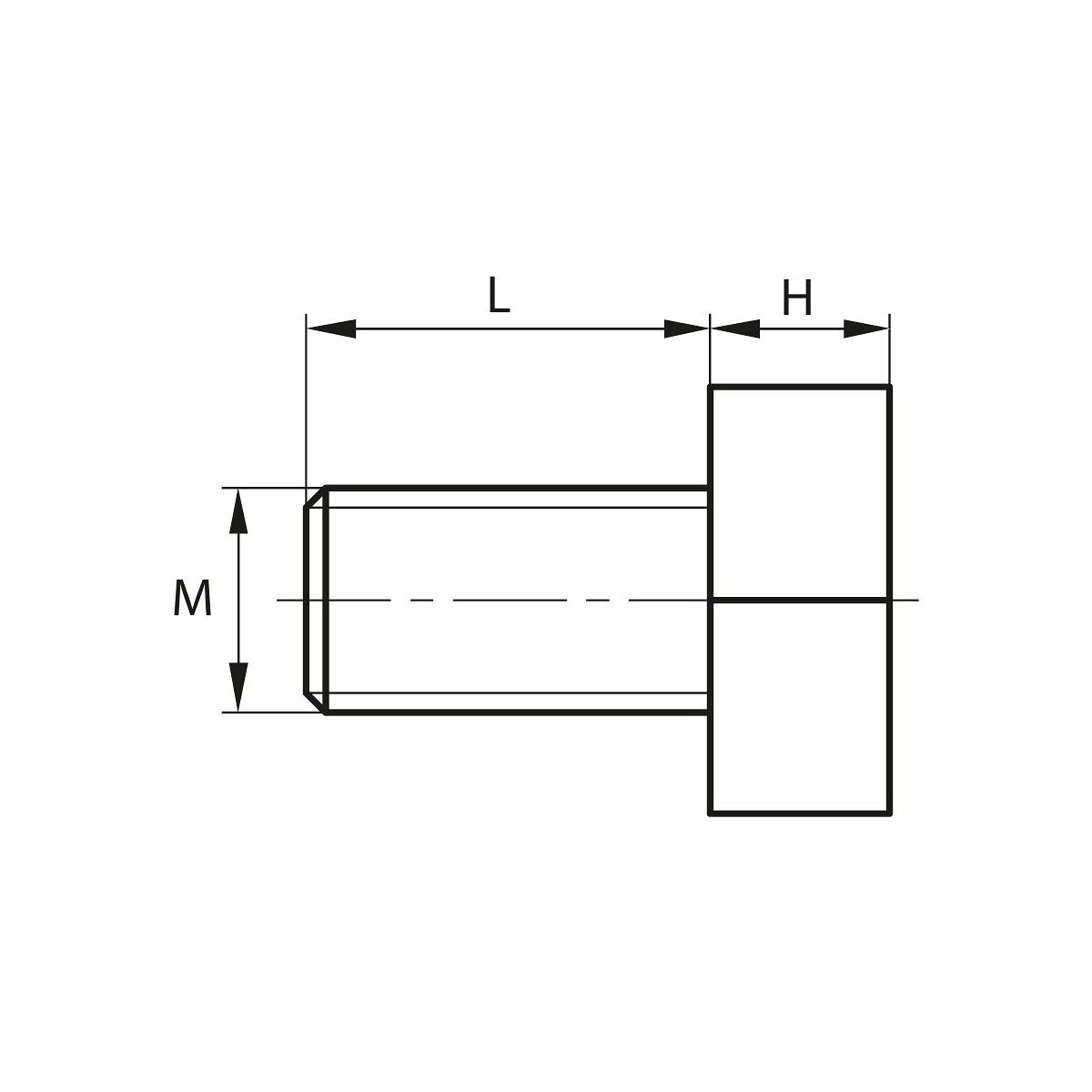

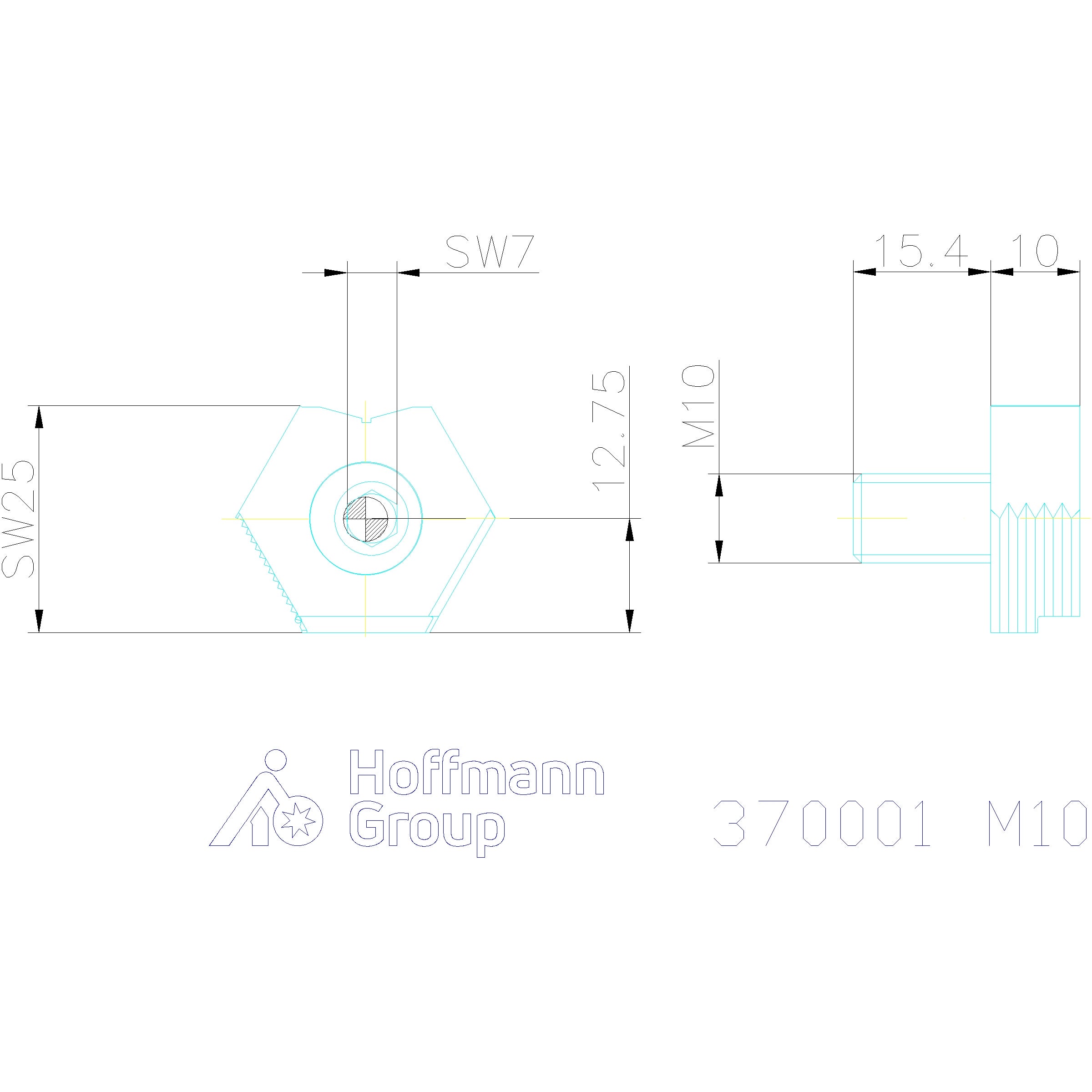

Tekniset tiedot
| Tuotetyyppi | Epäkeskiristyskiinnitin |
|---|---|
| Puristusvoima | 9 kN |
| Maks. kiristysmomentti | 28 Nm |
| Kierteen koko | M10 |
| Kierrepituus l | 9 mm |
| Mittakoko a | 12.7 mm |
| Levyn korkeus h | 10 mm |
| Kuusiokanta-avainväli SW | 25 mm |
| Eksentrisyys s1 | 1.6 mm |
| Kuusiokantainen aluslevy SW 1 | 7 mm |
| Kierrekoko | M10 |
Tuotetiedot
| Tuotenumero | G370001M10 |
|---|---|
| EAN | 4045197782373 |
