Eksentrikiristin
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.

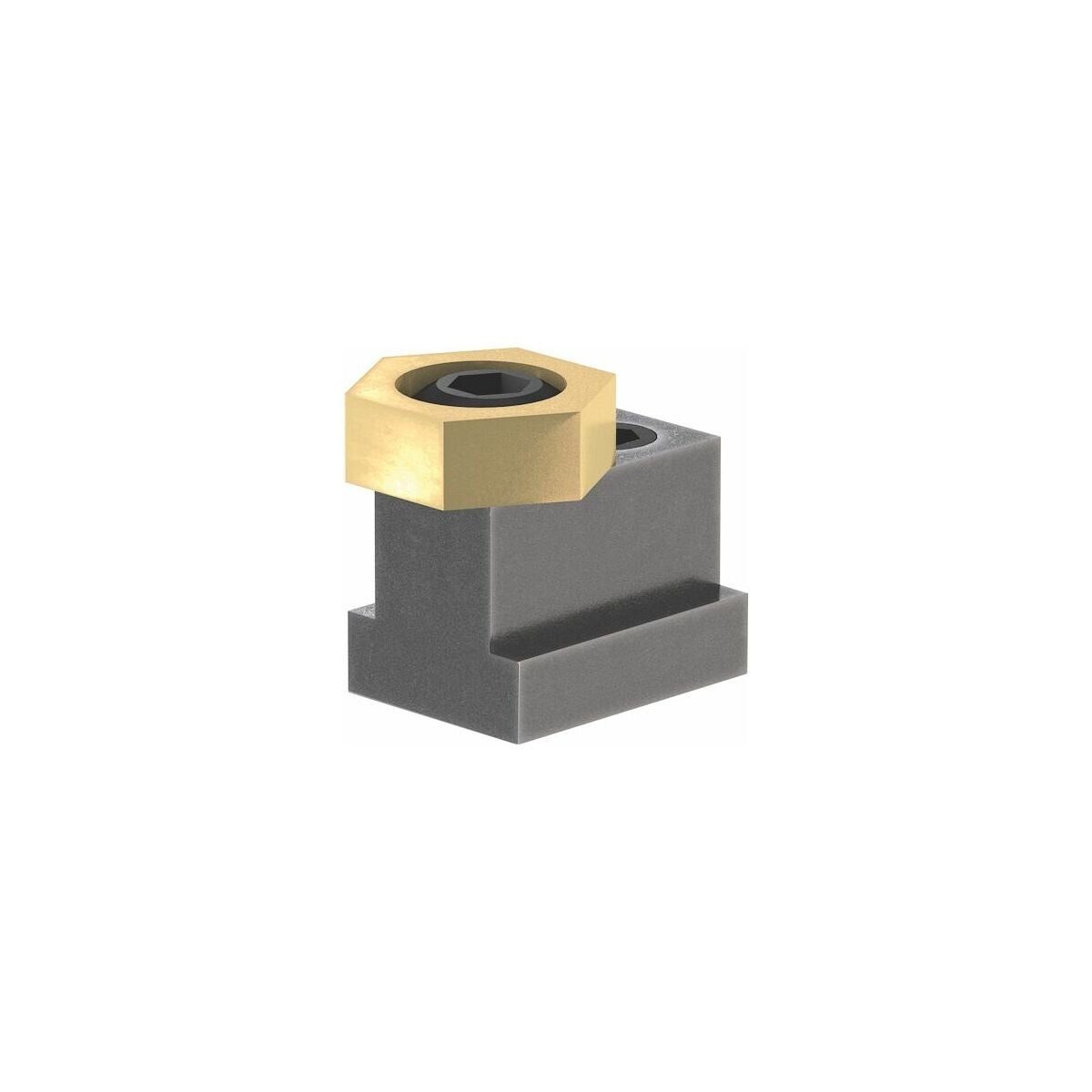

Tuotekuvaus
Malli
- Pieni tilantarve, mikä vähentää häiritseviä ääriviivoja.
- Työkappaleiden kiinnitys vapaamuotoisina.
- Kuusiokulmainen messinkialuslevy teräksisellä eksenteriruuvilla.
- Kiinnitys T-uraan lukituskiristysruuvin avulla.

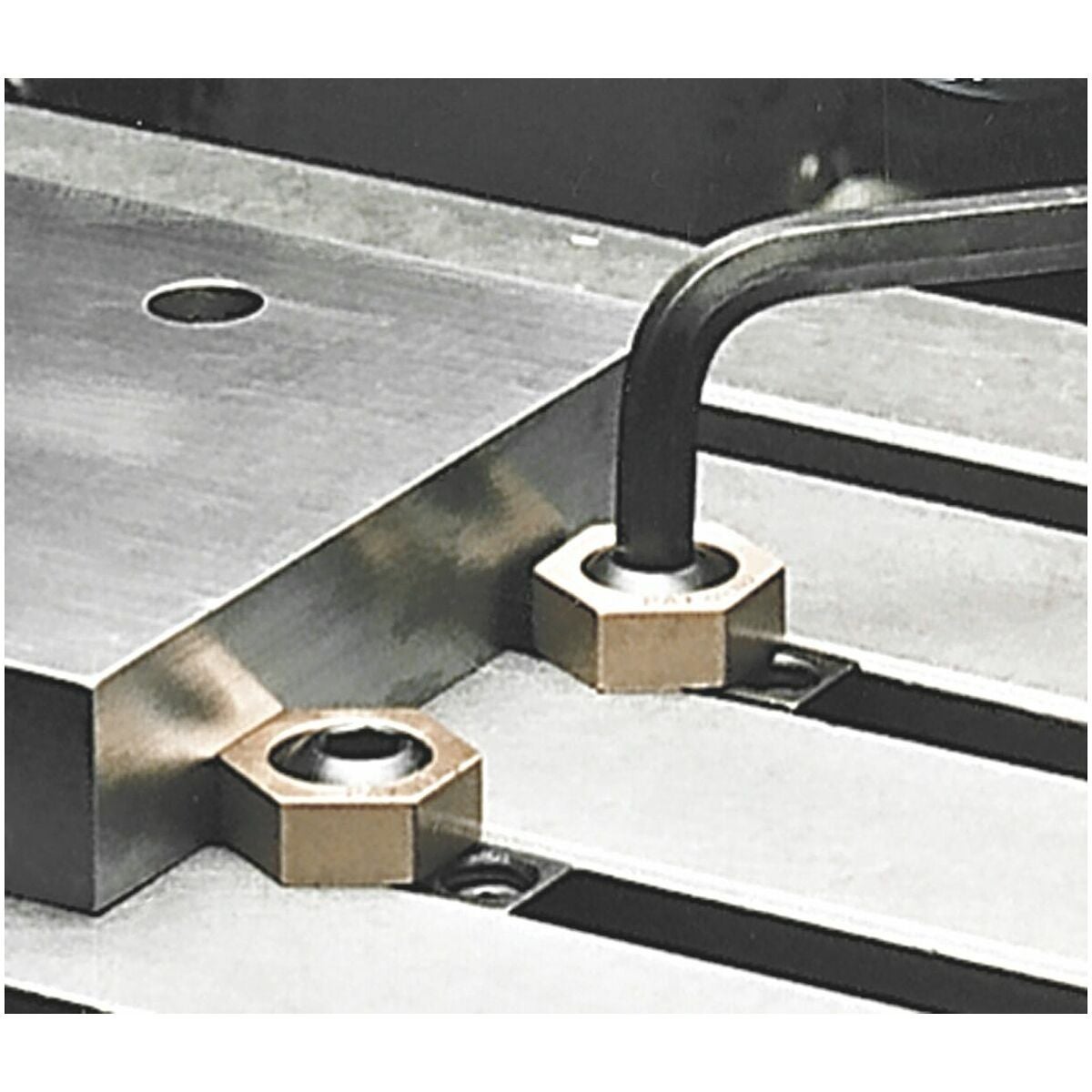

Käyttötiedot
Erityisen sopiva litteiden komponenttien kiinnitykseen.
Toimitussisältö
1 kpl teräsruuvi, 1 kpl kiristysaluslevy.

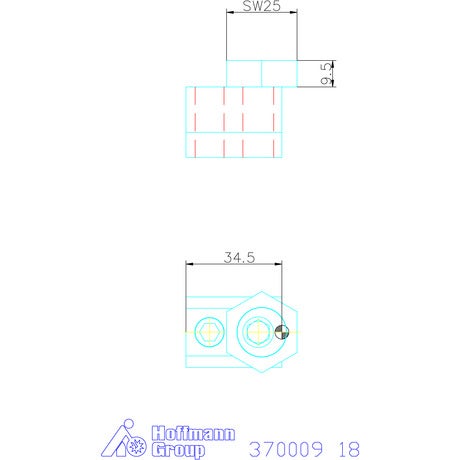

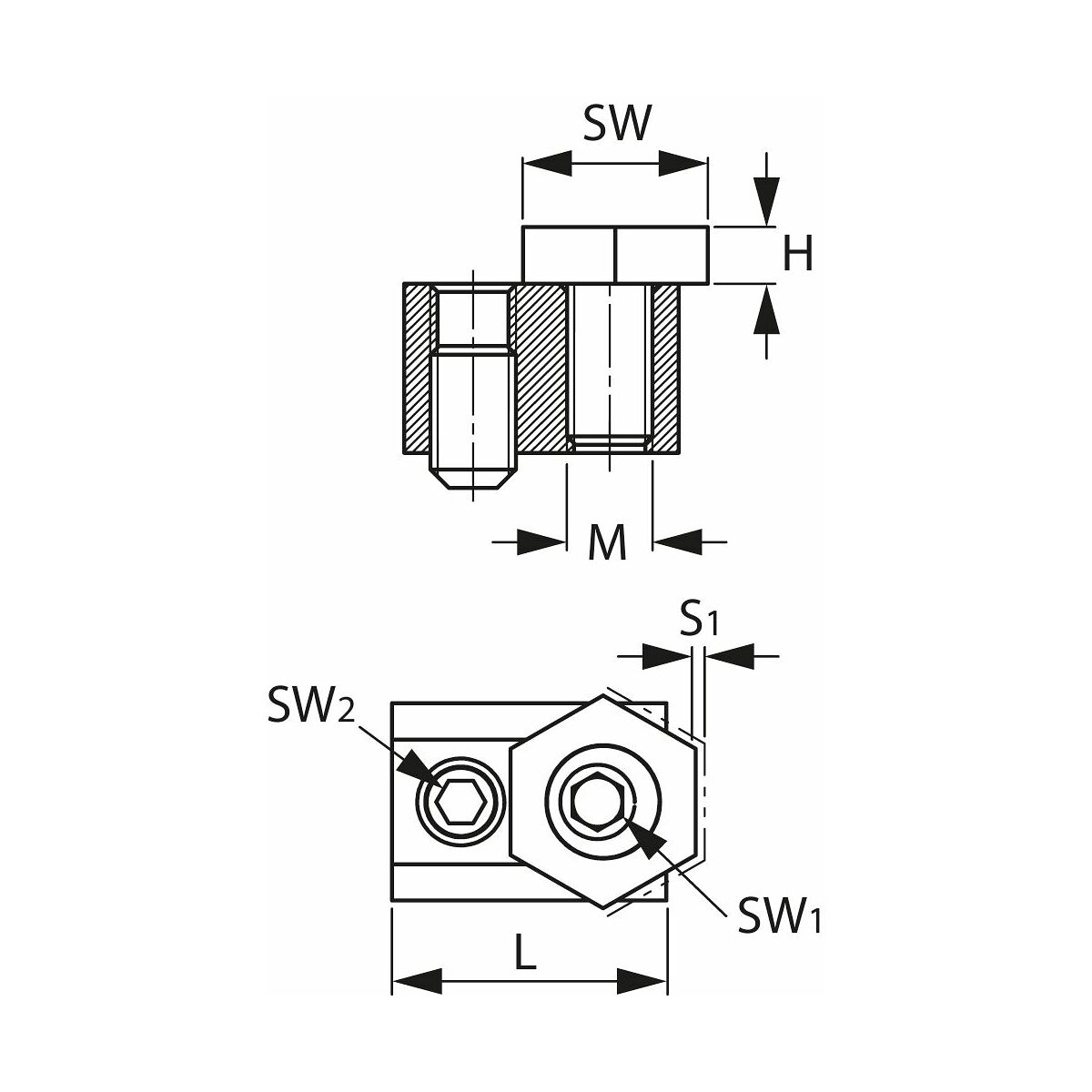

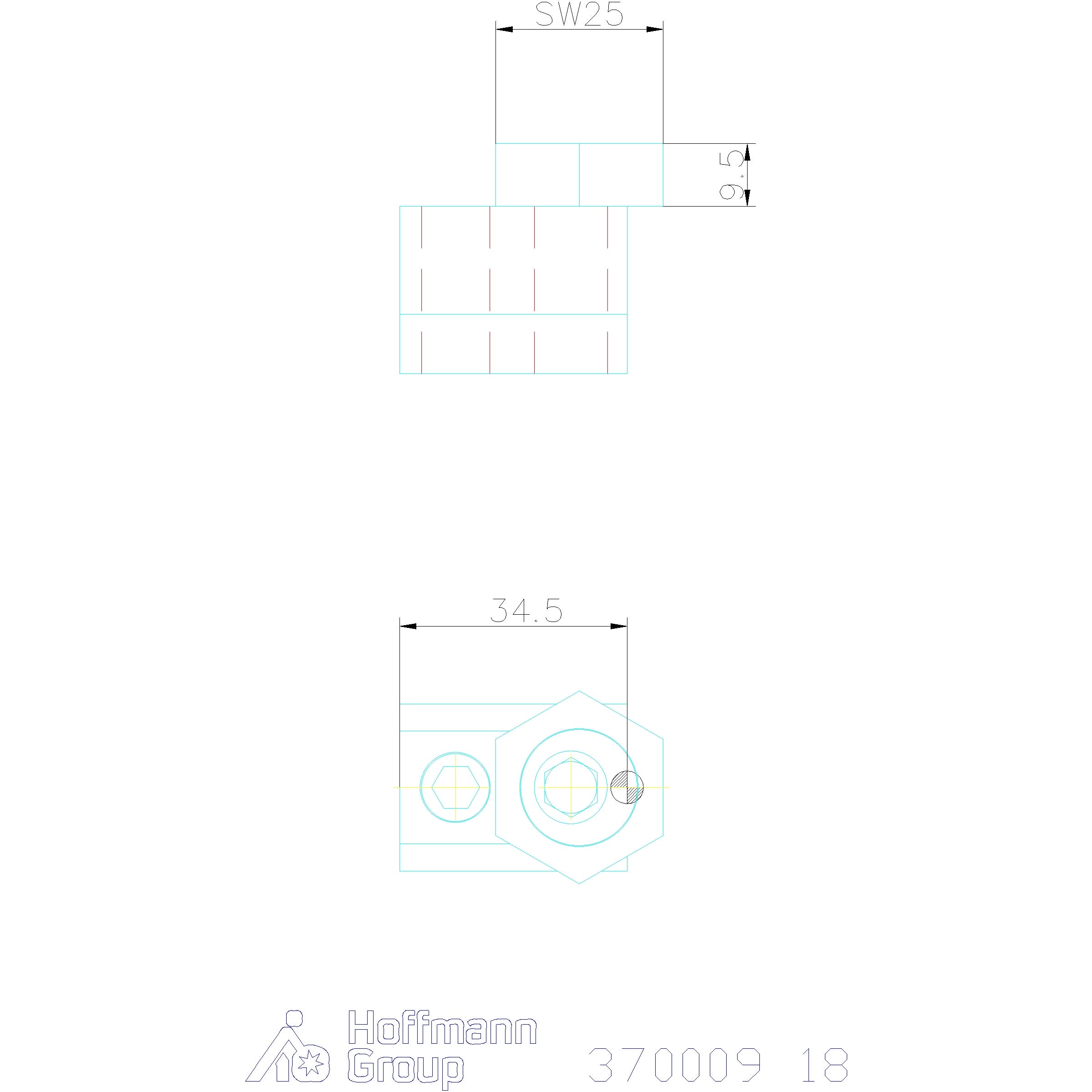

Tekniset tiedot
| Tuotetyyppi | Eksentrikiristin |
|---|---|
| Puristusvoima | 18 kN |
| Maks. kiristysmomentti | 61 Nm |
| Kierteen koko | M12 |
| Levyn korkeus h | 9.5 mm |
| Kuusiokanta-avainväli SW | 25 mm |
| Eksentrisyys s1 | 2 mm |
| Kuusiokantainen aluslevy SW 1 | 8 mm |
| Lukitusruuvin suurin kiristysmomentti | 55 Nm |
| Pituus l | 34.7 mm |
| Sw2 | 6 mm |
Tuotetiedot
| Tuotenumero | 370009 |
|---|---|
| EAN | 4046368509324 |
