Epäkeskokiristin M10
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Materiaali
Sitäkarkaistu teräs, mustapintainen.
Etu
- Kompakti muotoilu.
- Nopea ja helppo komponenttien kiinnitys.
Käyttötiedot
Kapeiden ja leveiden työkappaleiden sivukiinnitykseen. Työkappale kiinnitetään kiristämällä epäkeskokiristin haarukka-avaimella.

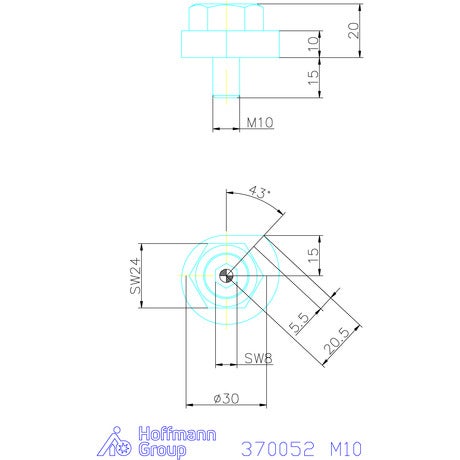

Tekniset tiedot
| Tuotetyyppi | Alasvetävä kiinnitysleuka |
|---|---|
| Puristusvoima | 8 kN |
| Korkeus h2 | 15 mm |
| Maks. kiristysmomentti | 75 Nm |
| Korkeus h | 20 mm |
| Halkaisija ⌀ | 30 mm |
| Korkeus h | 20 mm |
| Avaimen väli sw | 24 mm |
| Pituus l | 15 mm |
| Sw1 | 8 mm |
| Iskunpituus s | 5.5 mm |
| L1 | 20.5 mm |
| Avaimen väli sw | 24 mm |
| Korkeus h2 | 15 mm |
| Korkeus h1 | 10 mm |
Tuotetiedot
| Tuotenumero | G370052M10 |
|---|---|
| EAN | 4059245559701 |
