Epäkeskoinen puristinkiinnitin leukalevyllä M12
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
- Pieni tilantarve, siten vain vähän häiritseviä reunoja.
- Minkä tahansa muotoisten työkappaleiden kiinnitys.
Pintakarkaistusta teräksestä valmistettu puristuslevy, jossa teräksinen epäkeskoruuvi.
Toimitussisältö
1 kpl teräsruuvi, 1 kpl puristuslevy.
Huomautus
M 10 -puristimessa tarvitaan kuusiokoloavain, koko 7!

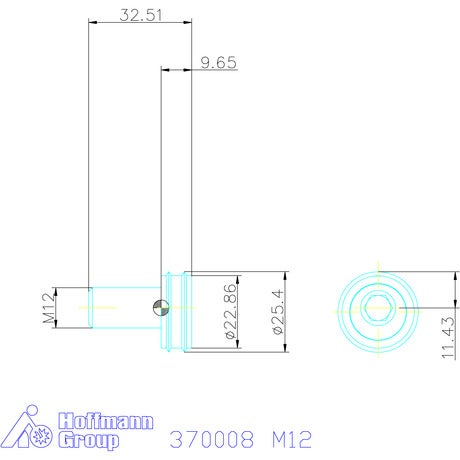

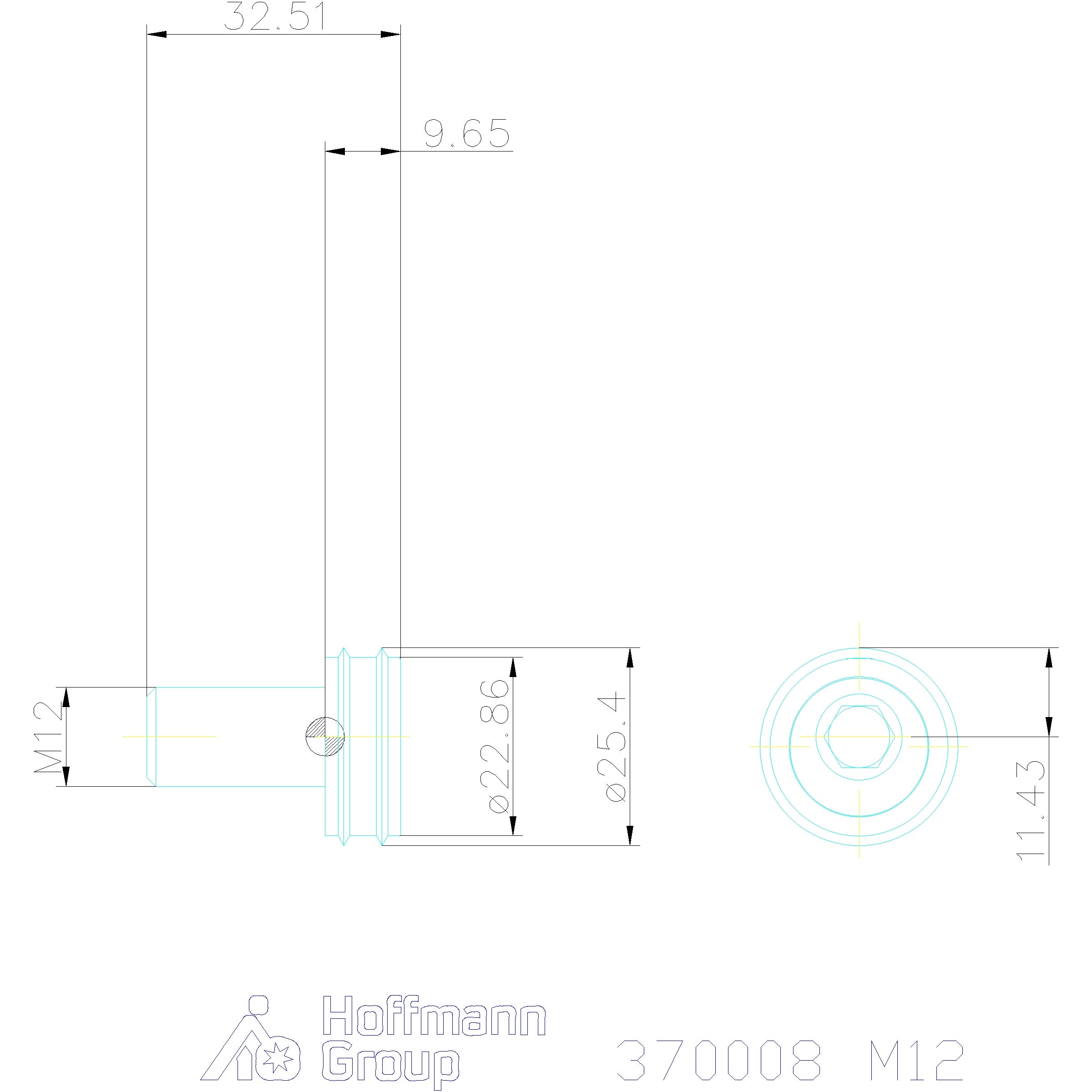

Tekniset tiedot
| Tuotetyyppi | Eksenterikiristysklamppi |
|---|---|
| Puristusvoima | 18 kN |
| Maks. kiristysmomentti | 88 Nm |
| Kierteen koko | M12 |
| Kierrepituus l | 25 mm |
| Mittakoko a | 12.7 mm |
| Levyn korkeus h | 9.6 mm |
| Eksentrisyys s1 | 2 mm |
| Kuusiokantainen aluslevy SW 1 | 8 mm |
| Kynsilaikka ⌀ d1 | 25,4 mm |
| Kierrekoko | M12 |
Tuotetiedot
| Tuotenumero | G370008M12 |
|---|---|
| EAN | 4046368875887 |
