Epäkeskoinen puristinkiinnitin leukalevyllä
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
- Pieni tilantarve, siten vain vähän häiritseviä reunoja.
- Minkä tahansa muotoisten työkappaleiden kiinnitys.

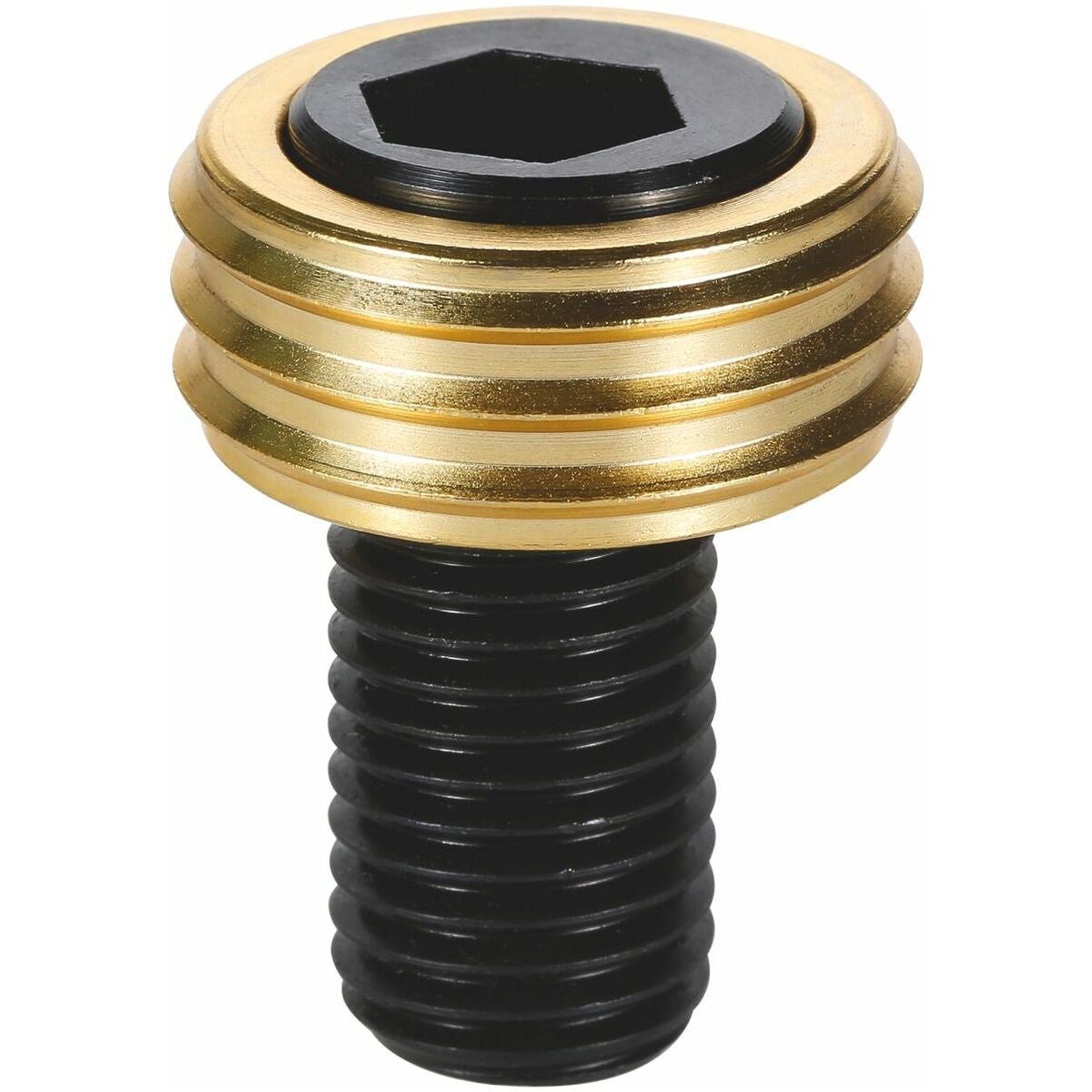

Pintakarkaistusta teräksestä valmistettu puristuslevy, jossa teräksinen epäkeskoruuvi.
Toimitussisältö
1 kpl teräsruuvi, 1 kpl puristuslevy.
Huomautus
M 10 -puristimessa tarvitaan kuusiokoloavain, koko 7!

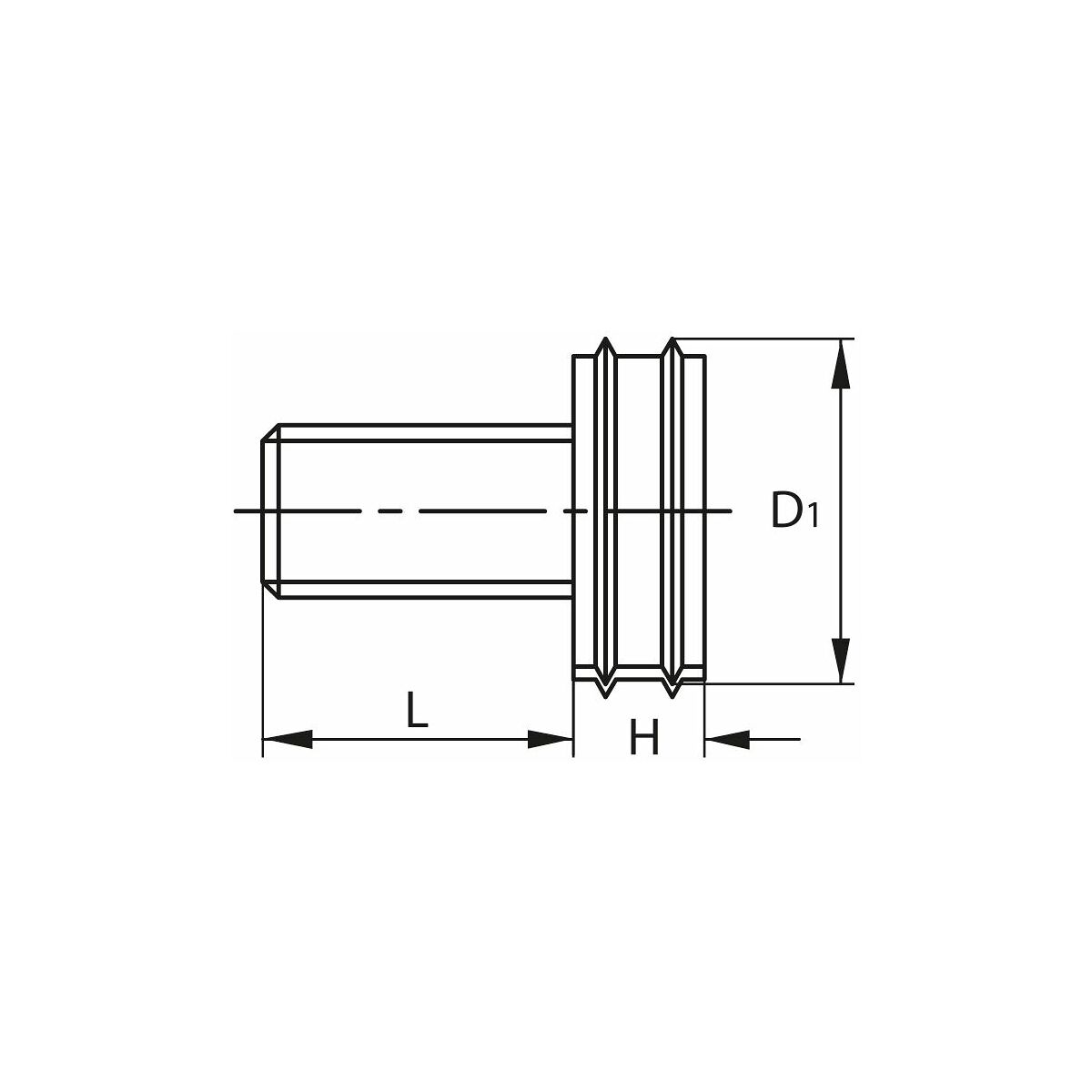

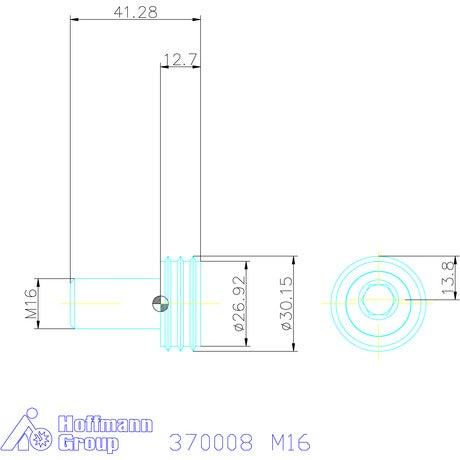

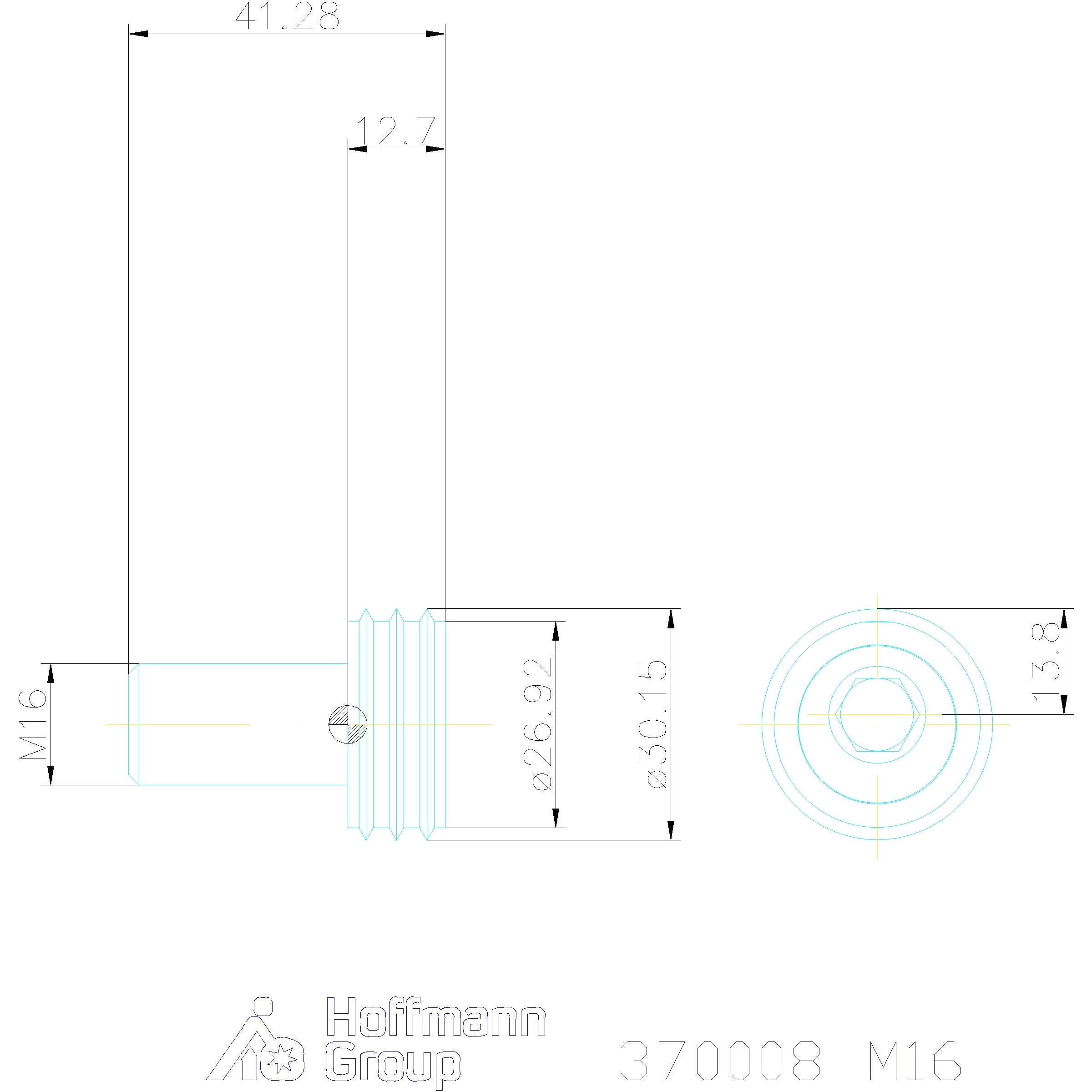

Tekniset tiedot
| Tuotetyyppi | Eksenterikiristysklamppi |
|---|---|
| Puristusvoima | 27 kN |
| Maks. kiristysmomentti | 88 Nm |
| Kierteen koko | M16 |
| Kierrepituus l | 27 mm |
| Mittakoko a | 15 mm |
| Levyn korkeus h | 12,7 mm |
| Eksentrisyys s1 | 2.5 mm |
| Kuusiokantainen aluslevy SW 1 | 12 mm |
| Kynsilaikka ⌀ d1 | 30.1 mm |
| Kierrekoko | M16 |
Tuotetiedot
| Tuotenumero | 370008 |
|---|---|
| EAN | 4046368875924 |
