Pyöreä kestomagneettinen magneetti-istukka, radiaalinapajaolla 150 mm
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
- Neodyymimagneettijärjestelmä suurella pitovoimalla
- Samankeskiset urat työkappaleiden kohdistamiseen.
- Keskikohta ei ole magneettisesti aktiivinen, joten siihen voidaan tehdä läpireikä.
Vipukäyttöinen kytkin.
Käyttötiedot
- Hiontaan ja sorvaukseen.
- Radiaalinapajako tekee siitä erityisen sopivan renkaiden kiinnitykseen.
- Pyöreille ja rengasmaisille työkappaleille

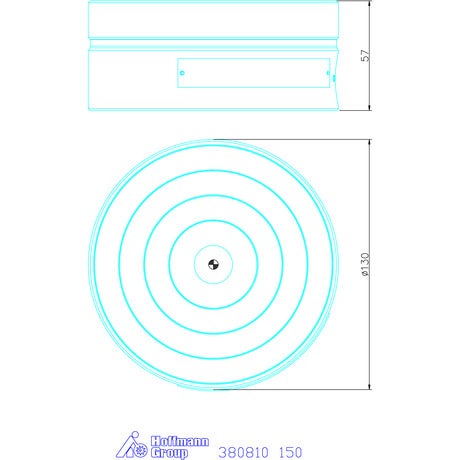

Tekniset tiedot
| Tuotetyyppi | Magneettikiristysistukka |
|---|---|
| Korkeustoleranssi | +0,5 / -2 mm |
| Nimellinen tartuntavoima | 100 N/cm2 |
| Paino | 6.5 kg |
| Korkeus | 57 mm |
| Keskiöintisyvyys | 5 mm |
| Keskitus-⌀ | 50 mm |
| Suurin avarrus-⌀ | 24 mm |
| ⌀ istukka | 150 mm |
| ⌀ ei-magneettinen ydin | 20 mm |
| Kierteen ⌀ | 8×M6 |
| Pulttijaon ⌀ | 80 / 120 mm |
Tuotetiedot
| Tuotenumero | G380810150 |
|---|---|
| EAN | 4045197310910 |
