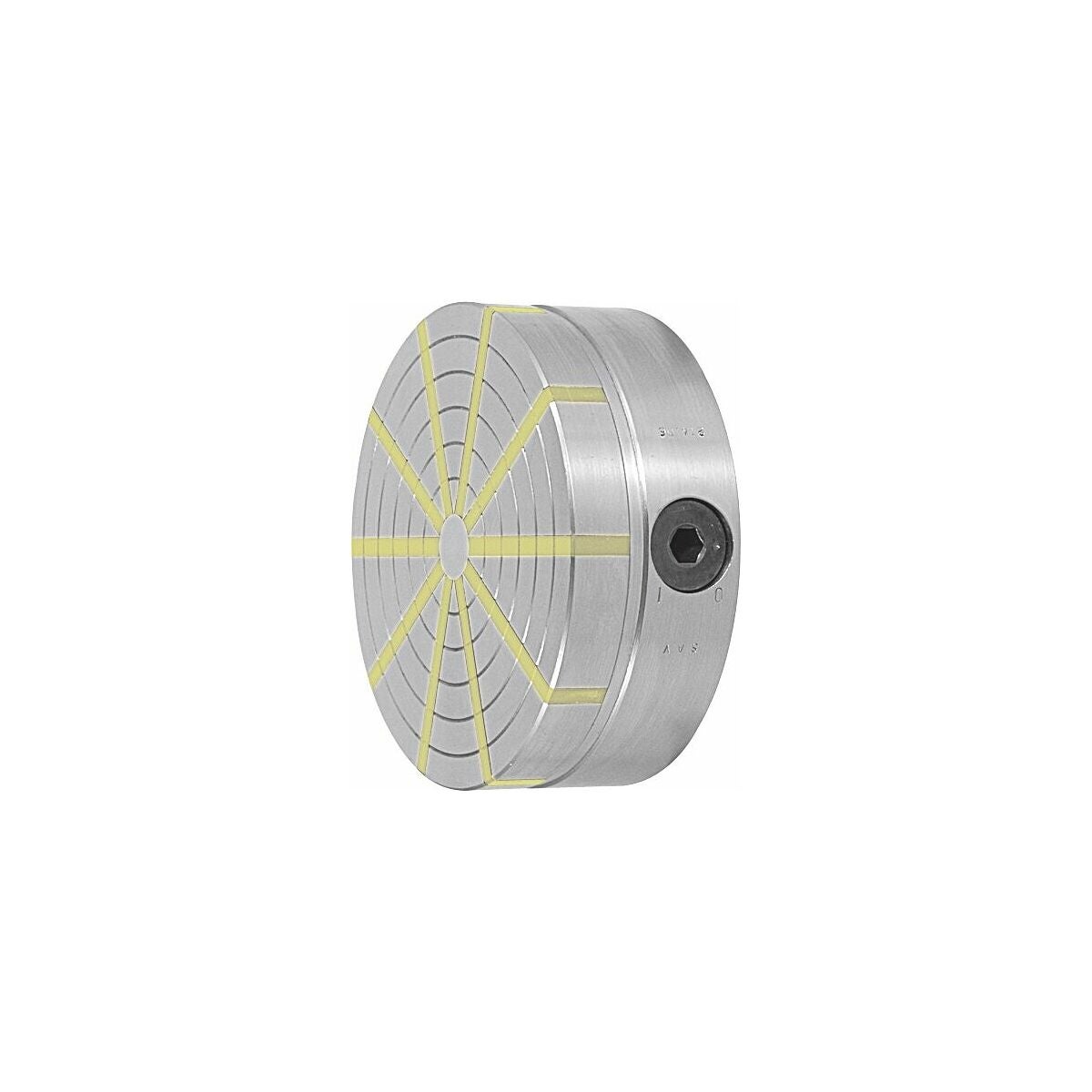

Pyöreä kestomagneettinen magneetti-istukka, radiaalinapajaolla
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
- Neodyymimagneettijärjestelmä suurella pitovoimalla
- Samankeskiset urat työkappaleiden kohdistamiseen.
- Keskikohta ei ole magneettisesti aktiivinen, joten siihen voidaan tehdä läpireikä.
Vipukäyttöinen kytkin.
Käyttötiedot
- Hiontaan ja sorvaukseen.
- Radiaalinapajako tekee siitä erityisen sopivan renkaiden kiinnitykseen.
- Pyöreille ja rengasmaisille työkappaleille

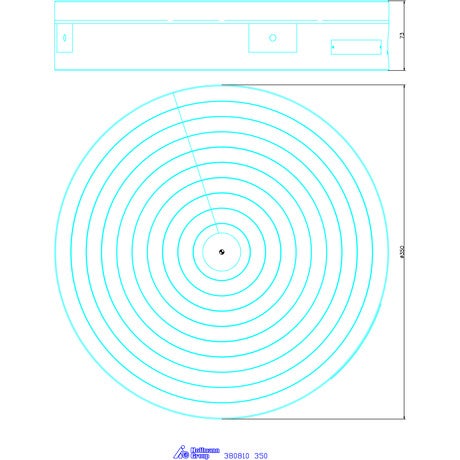

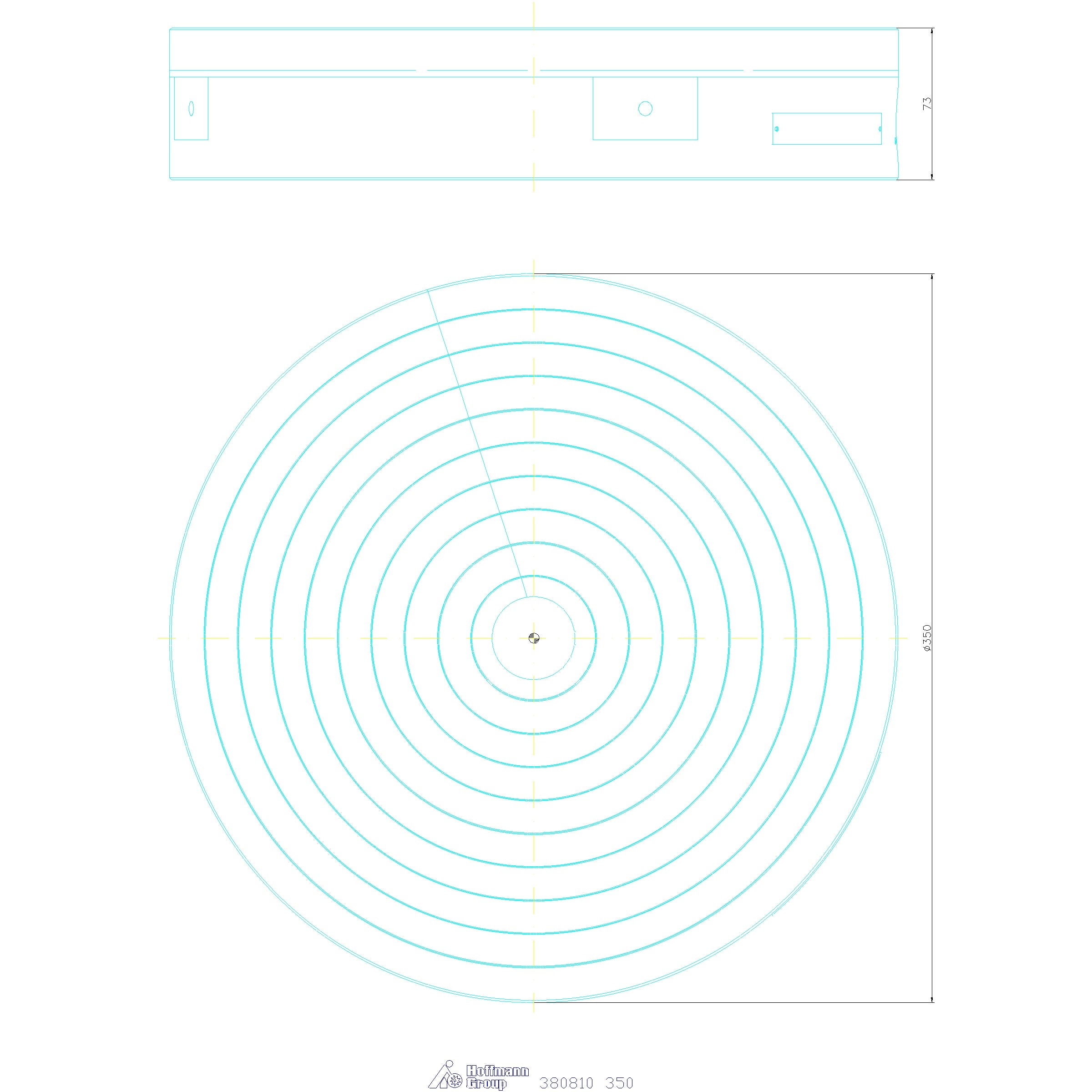

Tekniset tiedot
| Tuotetyyppi | Magneettikiristysistukka |
|---|---|
| Korkeustoleranssi | +0,5 / -2 mm |
| Nimellinen tartuntavoima | 150 N/cm2 |
| Paino | 49 kg |
| Korkeus | 73 mm |
| Keskiöintisyvyys | 6 mm |
| Keskitus-⌀ | 170 mm |
| Suurin avarrus-⌀ | 58 mm |
| ⌀ istukka | 350 mm |
| ⌀ ei-magneettinen ydin | 40 mm |
| Kierteen ⌀ | 8×M8 |
| Pulttijaon ⌀ | 220 / 300 mm |
Tuotetiedot
| Tuotenumero | 380810 |
|---|---|
| EAN | 4045197310958 |
