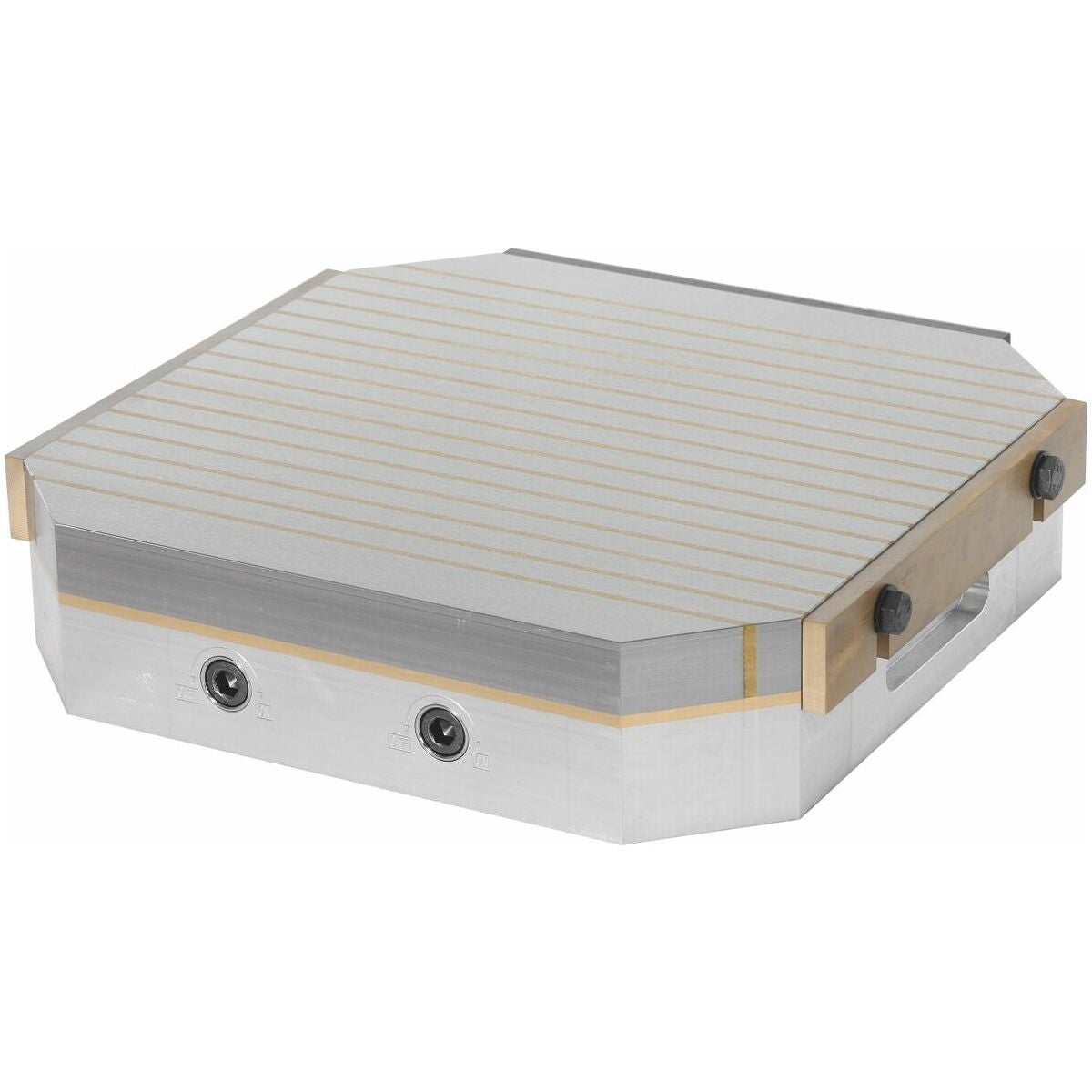

Kestomagneetti, poikittainen napajako

Tuotekuvaus

Rakenne

• Alumiinikotelo, lisärakennukseen tai asennukseen.
• Pysäytyslistat kolmella sivulla.
• 2 kytkentäpistettä.
• Upotettu tartuntalista.
• Sisältää 4 ZeroClamp-reikää, jaotus 200.
• Lamellit 3 mm messinkiä / 12 mm terästä.

2 kytkentäpistettä kahdelle magneettikentälle;
Suuria työkappaleita kiinnitettäessä koko magneettikentän yli molempien kiinnityspisteiden on oltava kytkettyinä.

Etu
Kahden työkappaleen kiinnitys yhdelle lavalle ja osittainen peittäminen on mahdollista (2 kytkentäpisteen ansiosta).

Käyttötiedot

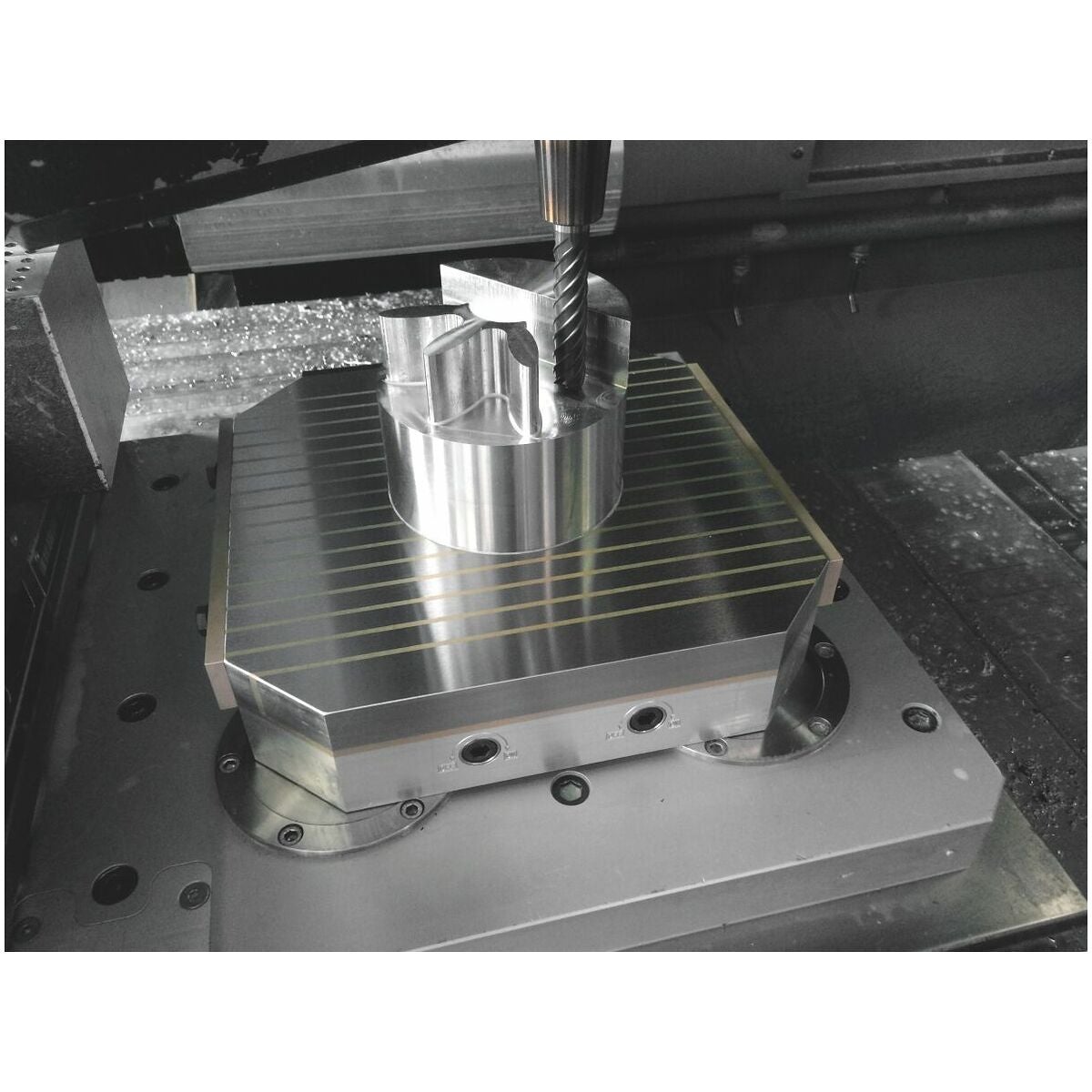

Keskikokoisten ja suurten työkappaleiden kiinnitykseen hionnassa, jyrsinnässä ja kipinätyöstössä.

Toimitussisältö
Kuusiokoloavain.

Huomautus
Sopiva GARANT ZeroClamp -kiristyspultti 360025 18M16 tai 18M16/138.
Lavan kiinnitys tapahtuu ZeroClamp-kiristyspulteilla tai kiristyskonsolien avulla upotettujen kiristysurien kautta suoraan konepöytään.
Käyttötarkoitus
Käyttötarkoitus

• Keskikokoisten ja suurten työkappaleiden kiinnitykseen hionnassa, jyrsinnässä ja erodoinnissa, kun ferromagneettisten seosaineiden pitoisuus on mahdollisimman suuri.
• Sopii 5-sivuiseen koneistukseen yhdessä lamellilohkon kanssa.
• Työkappaleille, joiden vähimmäispaksuus on 5 mm ja vähimmäismitta 25 x 25 mm.
• Kytke magneetti päälle vain, kun työkappale on asetettu sen päälle.
• Napaleyvyn on oltava puhdas ja tasainen.
• Älä poraa läpireikiä instikkitappien sijoittamista tai upotuksia varten.
• Teolliseen käyttöön.
• Käytä vain, jos asennus on tehty ohjeiden mukaisesti ja koneen turva- ja suojalaitteet ovat täysin toimintakuntoisia.
• Käytä vain teknisesti moitteettomassa ja käyttöturvallisessa kunnossa.

Sopimaton käyttö

• Älä kiinnitä työkappaleita, joissa on epätasaisuuksia, karkeita pintoja, likaa tai purseita.
• Älä kiinnitä työkappaletta, jossa on suuri uloke tai suuri korkeus (suurin korkeus vastaa työkappaleen leveyttä).
• Älä mielellään kiinnitä työkappaleita magneettisesti heikommille alueille.
• Älä käytä pienentyneellä tartuntavoimalla.
• Älä käytä räjähdysvaarallisilla alueilla.

Rakenne

• Alumiinikotelo, lisärakennetta tai asennusta varten.
• Pysäytinlistat kolmella sivulla.
• 2 kytkentäkohtaa.
• Upotettu tartuntalista.
• Sis. 4 ZeroClamp-reikää, jako 200.
• Lamellit: 3 mm messinki / 12 mm teräs.

2 kytkentäpistettä kahdelle magneettikentälle;
Suurissa työkappaleissa, jotka kiristetään koko magneettikentän alueelta, molempien kiristyspisteiden on oltava kytkettyinä.

Etu
Kahden työkappaleen kiinnitys yhdelle lavalle ja osittainen peitto on mahdollista (2 kytkentäpisteen ansiosta).

Käyttötiedot
Keskikokoisten ja suurten työkappaleiden kiinnitykseen hionnassa, jyrsinnässä ja kipinätyöstössä.

Toimitussisältö
Kuusiokoloavain.

Huomautus
Sopiva GARANT ZeroClamp -kiristyspultti 360025 18M16 tai 18M16/138.
Lavan kiinnitys tapahtuu ZeroClamp-kiristyspulteilla tai kiristyskannattimilla upotettujen kiristysurien kautta suoraan konepöytään.

Tekniset tiedot

Tuotetiedot
