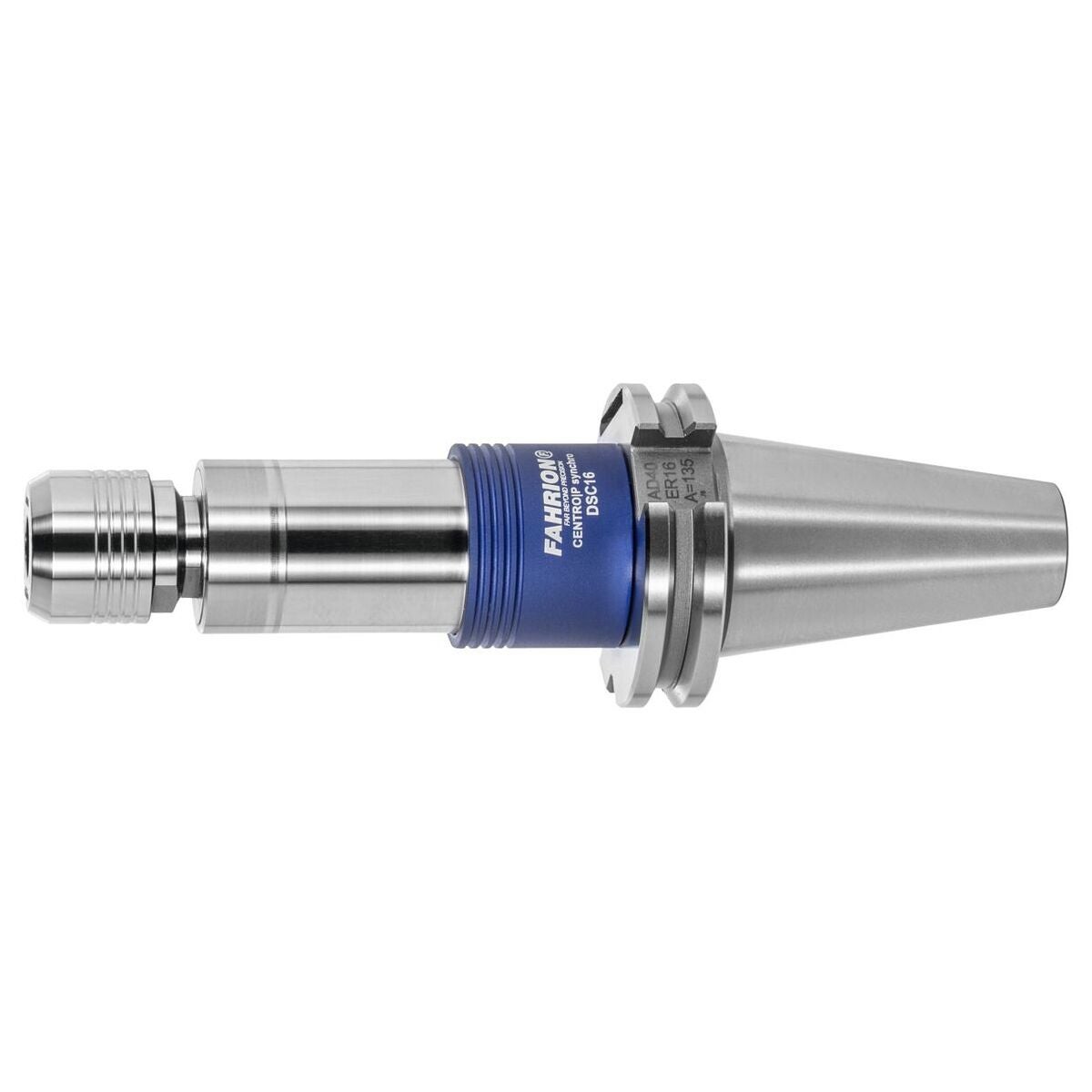

Kierretapinpidin ER-Synchro SK 40 lyhyt

Tuotekuvaus

Rakenne

• Erittäin pienet aksiaaliset voimat matalaan kylkipaineeseen ja täydelliseen pintalaatuun.
• Torsiovaimennin ja kompensointimekanismi ympyräsuuntaan.
• Syvyys jopa 150 mm saavutettavissa ⌀ 10 interferenssikontuurilla (kierrekoolle M0,5–M3).
• Soveltuu sisäiseen jäähdytysnesteen syöttöön jopa 80 bariin asti.
• Soveltuu kierretapeille ja rullakierretapeille.
• Soveltuu oikea- ja vasenkätisille kierteille.
• Soveltuu umpipohjareikiin ja läpireikiin.
• Vähimmäispituuskompensointi puristus- ja vetosuuntaan.
• Vähentää dramaattisesti kylkipainetta vanhoissa ja uusissa CNC-työstökeskuksissa.

Etu

• Turvalliset prosessit tasaisen käynnin ansiosta myös momenttikuormituksessa.
• Pidempi kierretapin ja rullakierretapin käyttöikä.
• Merkittävästi pienempi ulkohalkaisija kuin aiemmin saatavilla.
• Merkittävästi enemmän sisäistä jäähdytystä suoraan työkalulle kuin tavanomaisissa synkroni-istukoissa (ER8:lle).
• Kaksinkertaisen hyvä keskeisyys matalimpaan kylkipaineeseen.
• Vaimennettu pyörimissuunnan muutos vähentää työkalurikkoja.

Käyttötiedot

• Monitoimikoneissa, joissa on synkronikara.
• Kierretapin ja synkronikaran nousuerojen tasaamiseen.
• Kierretapin nousutoleranssien tasaamiseen.

Toimitussisältö
Haarukka-avain

Huomautus
Tuotteita nro 338131–338135 käytetään vain CENTRO/P-kiristyshylsyjen (nro 309365–309372) kanssa. Mitä pienempi aksiaalivoima, sitä parempi laatu, vähäisempi kuluminen, pidempi käyttöikä ja varmempi prosessi.
CP-rulla-avain nro 309754 tai CP-rulla-avain momentille nro 309756 on hankittava erikseen.
