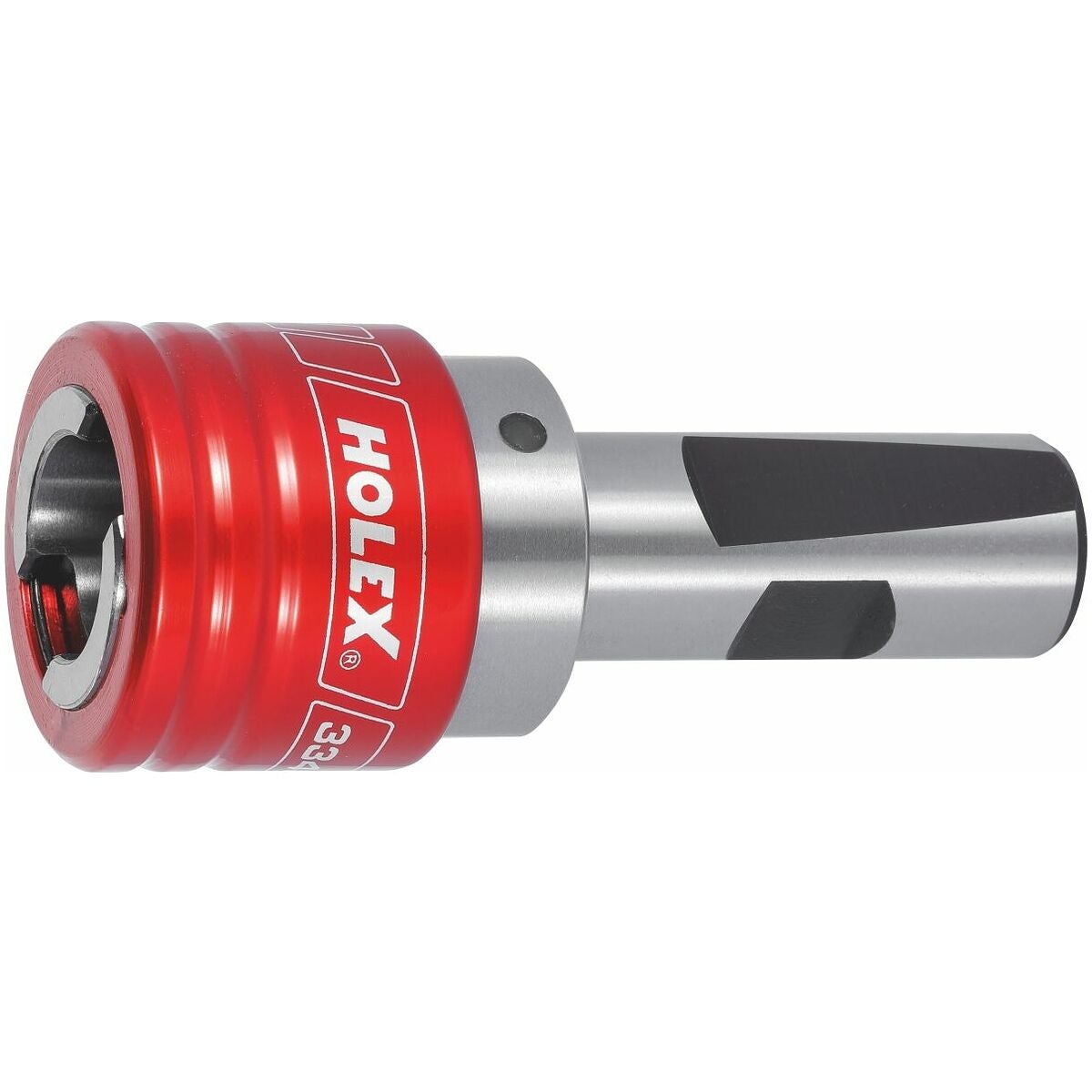

Kierretappi-istukka M14–33 M14-33
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
- Lyhyt rakenne pituuskompensoinnilla puristuksessa ja vedossa.
- Säädettävä kierteen aloituspaine eri materiaaleille ja kierretapeille.
- GARANT – kuulajohteinen holkki kevyesti liikkuvaan, välyksettömään pituuskompensointiin.
Sylinterivarsi DIN 1835:n mukaan – muoto B ja E.
Käyttötiedot
- Mitatarkkojen kierteiden valmistus.
- Sopii oikea- ja vasenkätisille kierteille.
- NC-koneille ja monitoimikoneille.
Erikoistarvikkeet
Kierretappiholkit, ks. nro 335420–335660.
Huomautus
- Pikavaihtoistukat kierretapeille, joissa on muut varsimallit, koko M14–M33, saatavana pyynnöstä.
- Kierretappien pikavaihtoistukat eivät ole tarkoitettu sisäiseen jäähdytykseen.

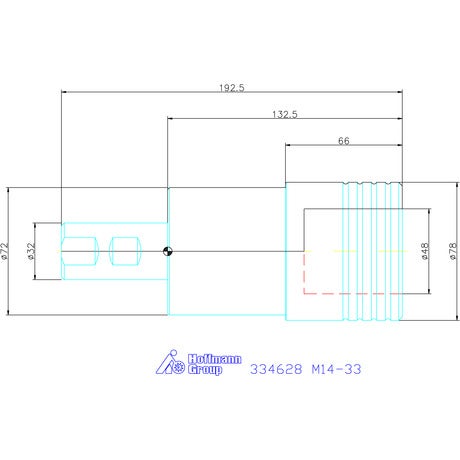

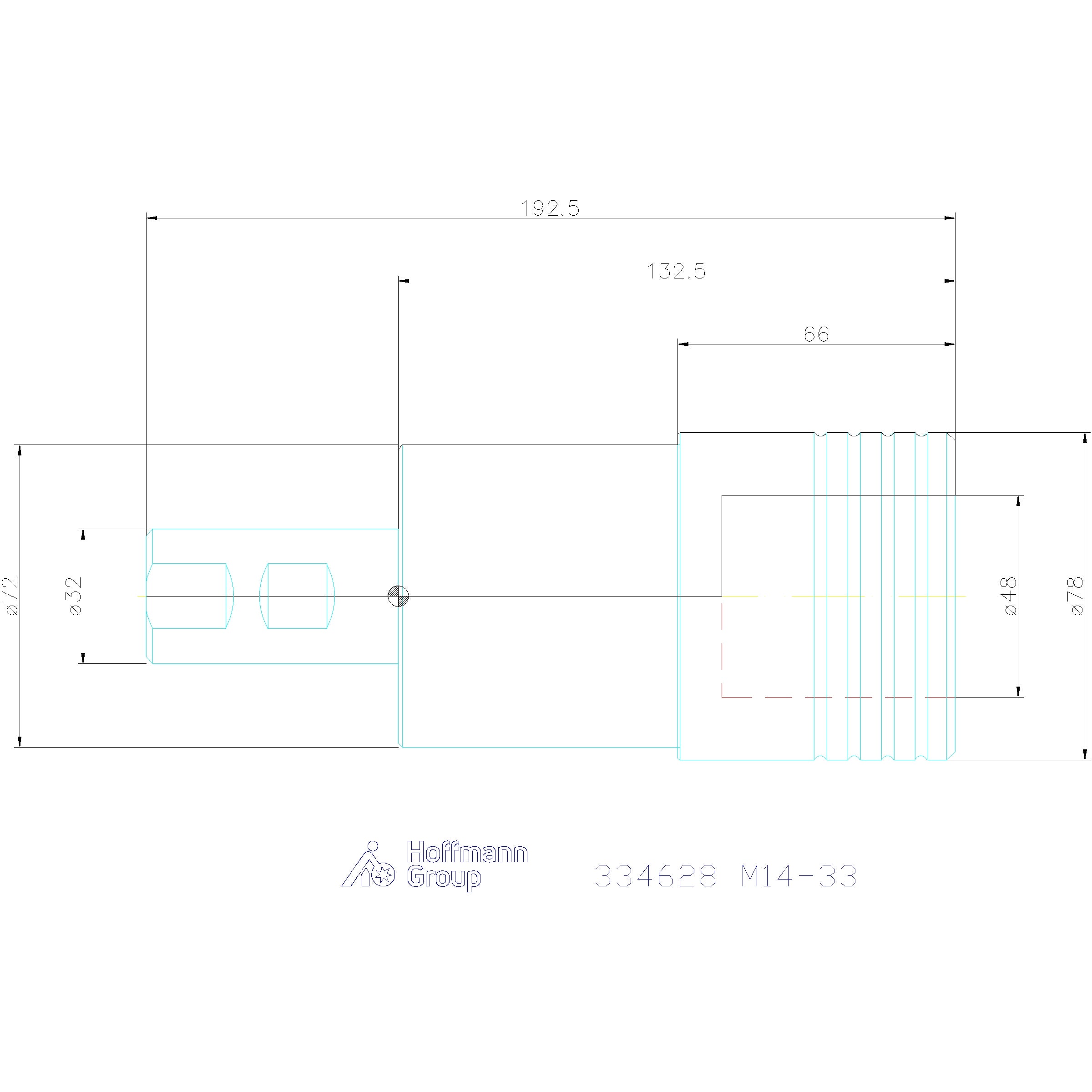

Tekniset tiedot
| Kartio | Varren ⌀ 32 mm |
|---|---|
| Tuotetyyppi | Kierretappipidinkin |
| Sisähalkaisija d1 | 48 mm |
| Pituuskompensoinnin paine | 20 mm |
| Pituuskompensointi, veto | 20 mm |
| A-mitta (pituus) | 132,5 mm |
| Ulkohalkaisija ⌀ d | 78 mm |
Tuotetiedot
| Tuotenumero | G334628M14-33 |
|---|---|
| EAN | 4045197954435 |
