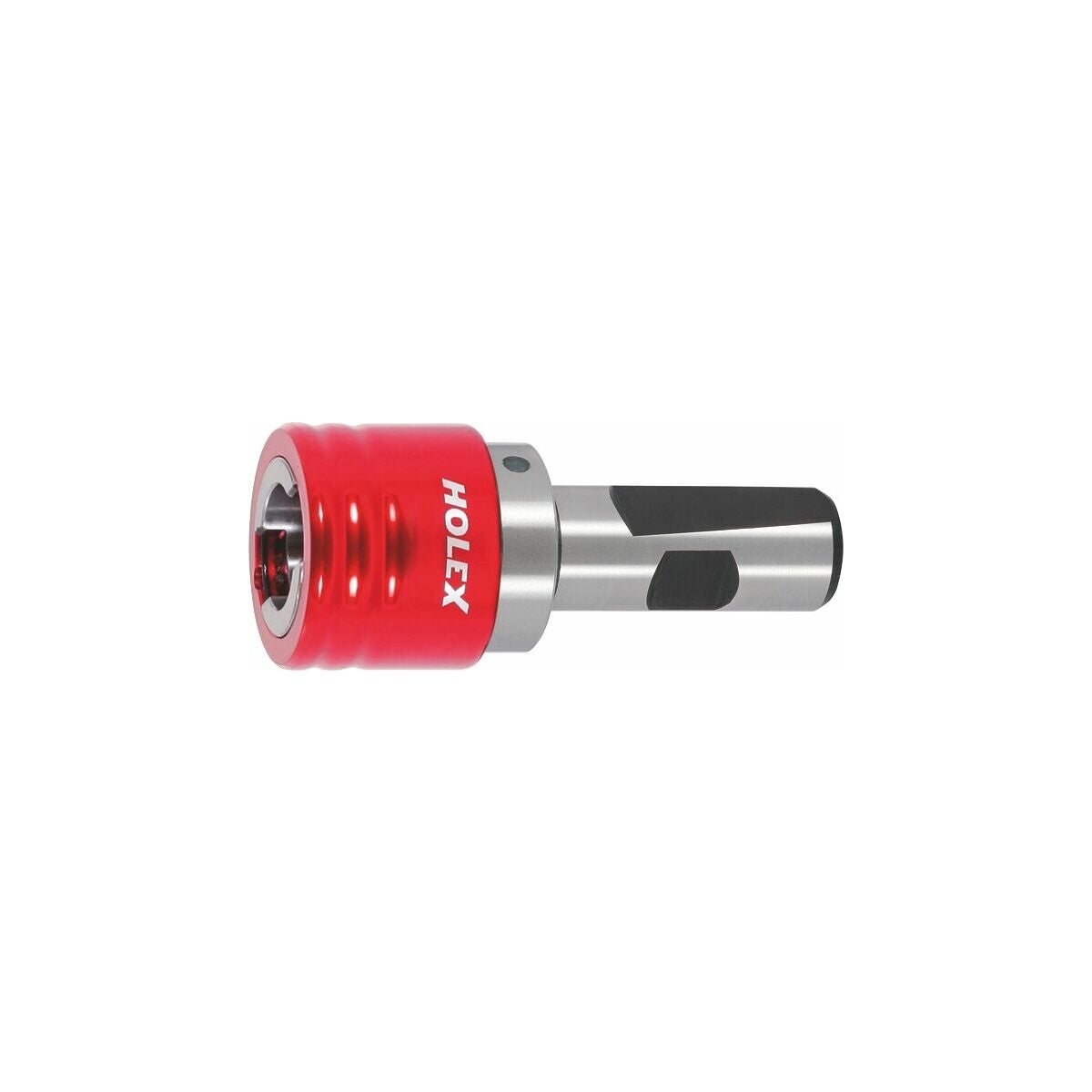

Kierreistukka, varren ⌀ 25 mm
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
- Lyhyt malli, pituuskompensointi paineella ja vedolla.
- Säädettävä kierteen aloituspaine eri materiaaleille ja kierretapeille.
- GARANT – kuulajohteinen holkki kevyelle, välyksettömälle pituuskompensoinnille.
Sylinterivarsi DIN 1835 -standardin mukaan – muoto B ja E.
Käyttötiedot
- Mittatarkkojen kierteiden valmistus.
- Sopii oikea- ja vasenkätisille kierteille.
- NC-koneille ja monitoimikoneille.
Erikoisvarusteet
Kierretappiholkit, ks. nro 335420–335660.
Huomautus
- Pikavaihtoistukat kierretapeille muilla varsimuodoilla, koko M14–M33, saatavilla pyynnöstä.
- Pikavaihtoistukat kierretapeille eivät ole tarkoitettu sisäiseen jäähdytykseen.

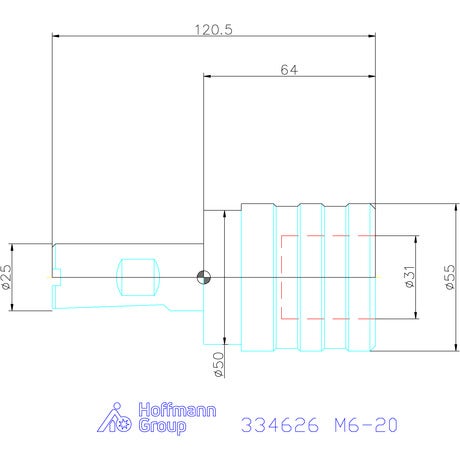

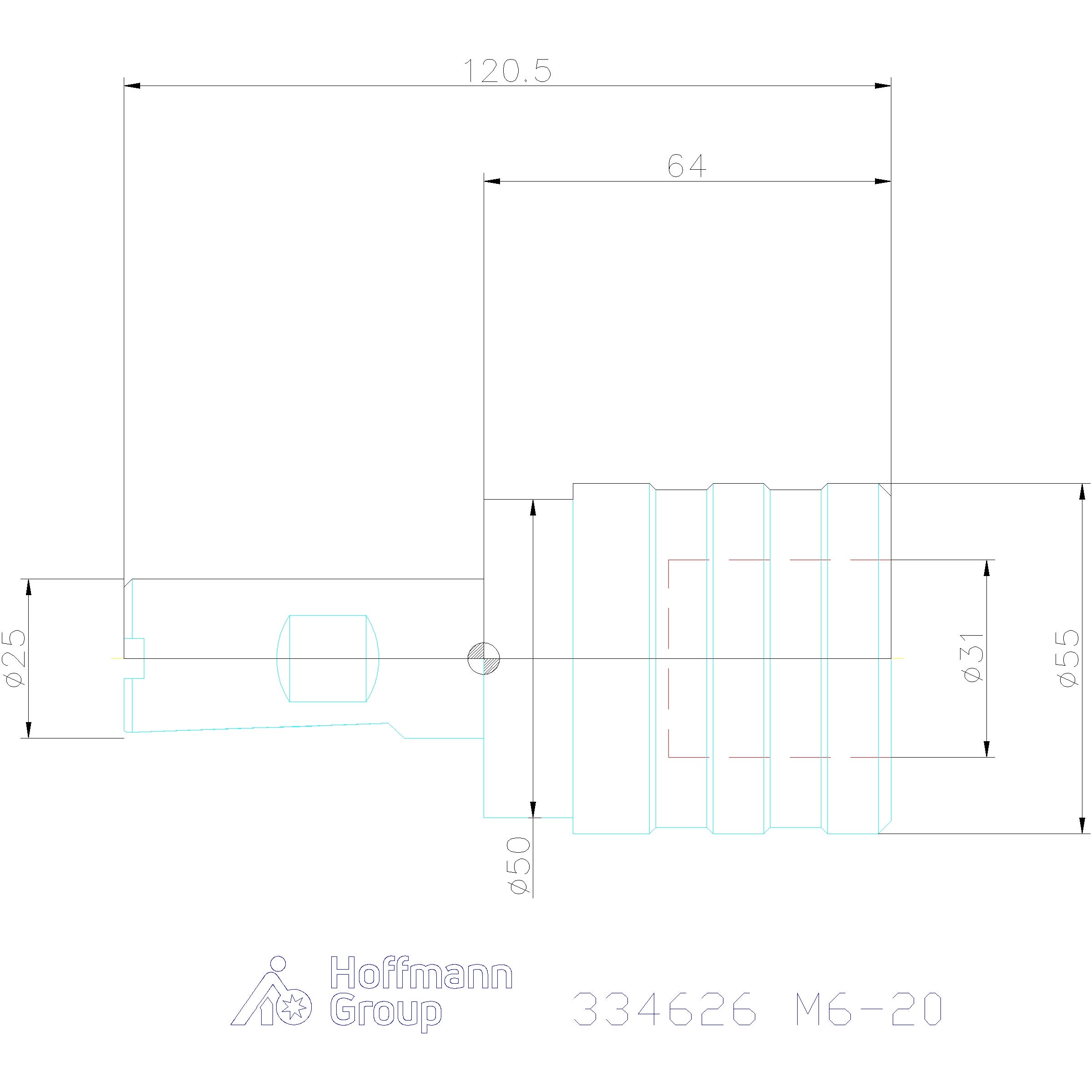

Tekniset tiedot
| Kartio | Varren ⌀ 25 mm |
|---|---|
| Tuotetyyppi | Kierteenleikkausistukka |
| Sisähalkaisija d1 | 31 mm |
| Kierre-kapasiteettialue | M6 – M20 |
| Pituuskompensoinnin paine | 12.5 mm |
| Pituuskompensointi, veto | 12.5 mm |
| A-mitta (pituus) | 64 mm |
| Ulkohalkaisija ⌀ d | 55 mm |
Tuotetiedot
| Tuotenumero | 334626 |
|---|---|
| EAN | 4045197488411 |
