Kierretappistukka
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
- Lyhyt malli, pituuskompensointi puristuksella ja vedolla.
- Säädettävä kierteityksen aloituspaine eri materiaaleille ja kierretapeille.
- GARANT – kuulaohjainholkilla kevyesti liikkuvaan, välyksettömään pituuskompensointiin.
Kuulaohjainholkilla kevyesti liikkuvaan, välyksettömään pituuskompensointiin.
Lieriövarsi DIN 1835 – muoto B ja E.
Käyttötiedot
- Mittatarkkojen kierteiden valmistukseen.
- Soveltuu oikea- ja vasenkätisille kierteille.
- NC-koneille ja monitoimikoneille.
Erikoisvarusteet
Tappiholkit, katso nro 335420–335660.
Huomautus
- Pikavaihtoistukat kierretapeille, joissa muut varsimallit, koko M14–M33 pyynnöstä.
- Pikavaihtoistukkaa kierretapeille ei ole tarkoitettu sisäiseen jäähdytykseen.

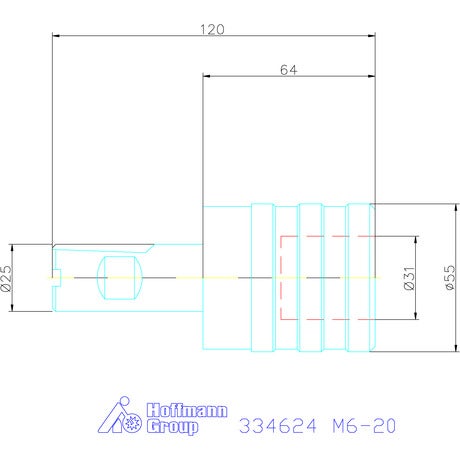

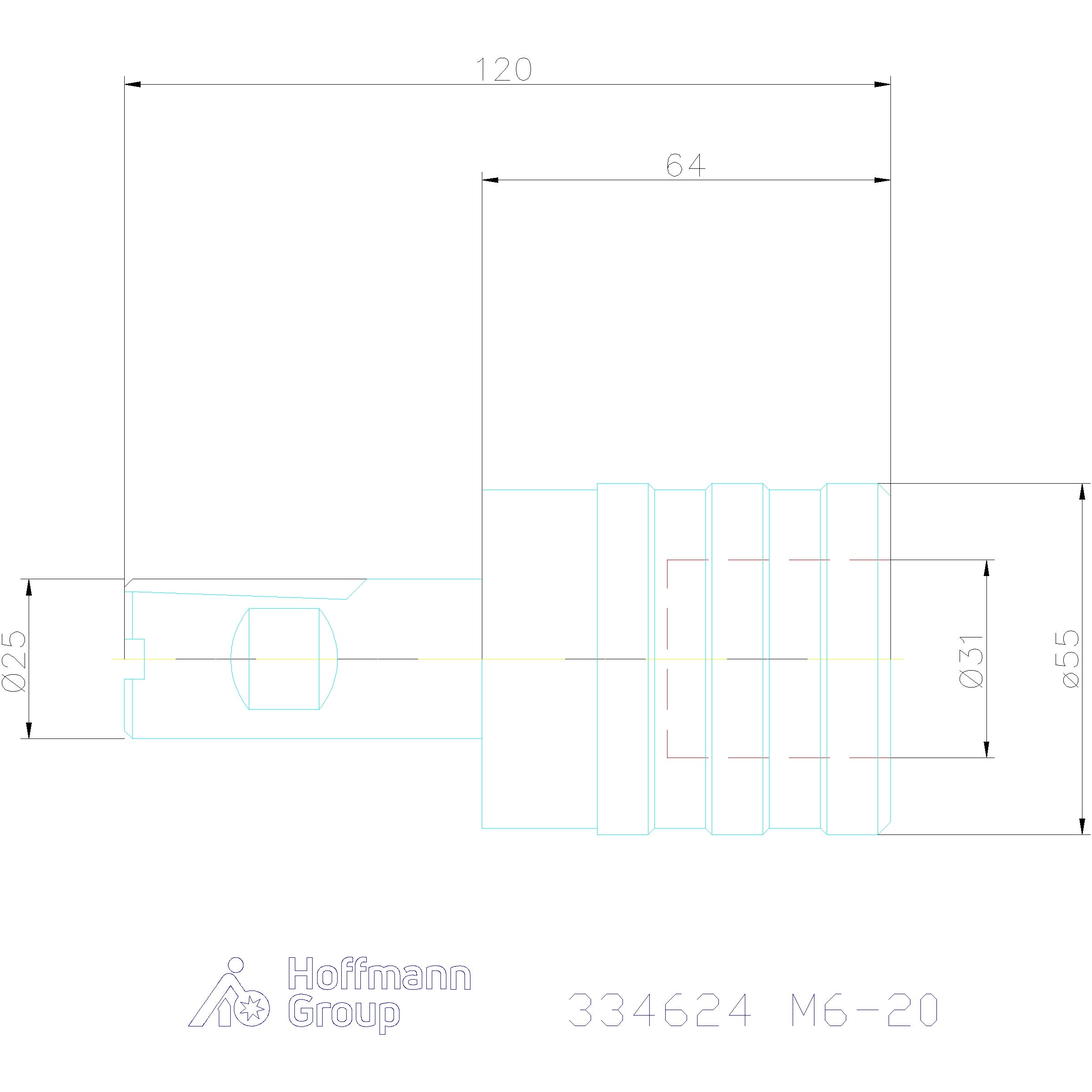

Tekniset tiedot
| Kartio | Varsi-⌀ 25 mm |
|---|---|
| Tuotetyyppi | Kierretappipidike |
| Sisähalkaisija d1 | 31 mm |
| Kierre-kapasiteettialue | M6 – M20 |
| Pituuskompensoinnin paine | 12.5 mm |
| Pituuskompensointi, veto | 12.5 mm |
| A-mitta (pituus) | 64 mm |
| Ulkohalkaisija ⌀ d | 55 mm |
Tuotetiedot
| Tuotenumero | 334624 |
|---|---|
| EAN | 4045197487896 |
