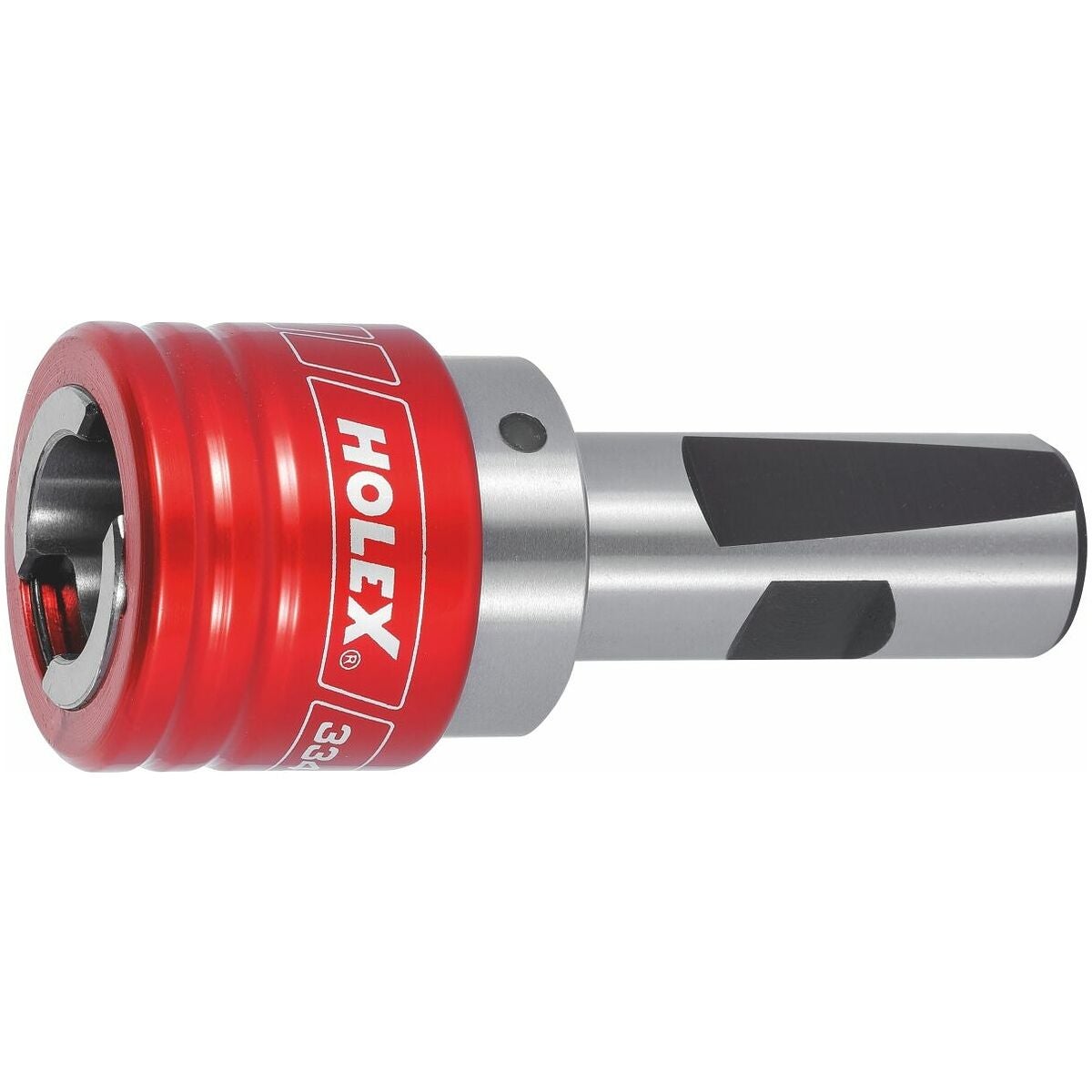

Kierretappi-istukka M3-12 M3-12
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
- Lyhyt malli, pituuskompensointi puristuksessa ja vedossa.
- Säädettävä kierteen aloituspaine eri materiaaleille ja kierretapeille.
- GARANT – kuulajohteinen holkki kevyesti liikkuvaan, välyksettömään pituuskompensointiin.
Sylinterivarsi DIN 1835 -standardin mukaan – muoto B ja E.
Käyttötiedot
- Mitoiltaan tarkkojen kierteiden valmistukseen.
- Soveltuu oikea- ja vasenkätisille kierteille.
- NC-koneisiin ja monitoimikoneisiin.
Erikoislisävarusteet
Tappiholkit, ks. nro 335420–335660.
Huomautus
- Pikavaihtoistukat kierretapeille muilla varsimuodoilla, koot M14–M33 pyynnöstä.
- Kierretappien pikavaihtoistukat eivät ole tarkoitettu sisäiseen jäähdytykseen.

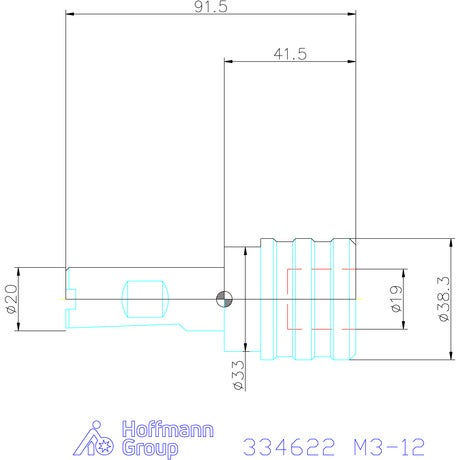

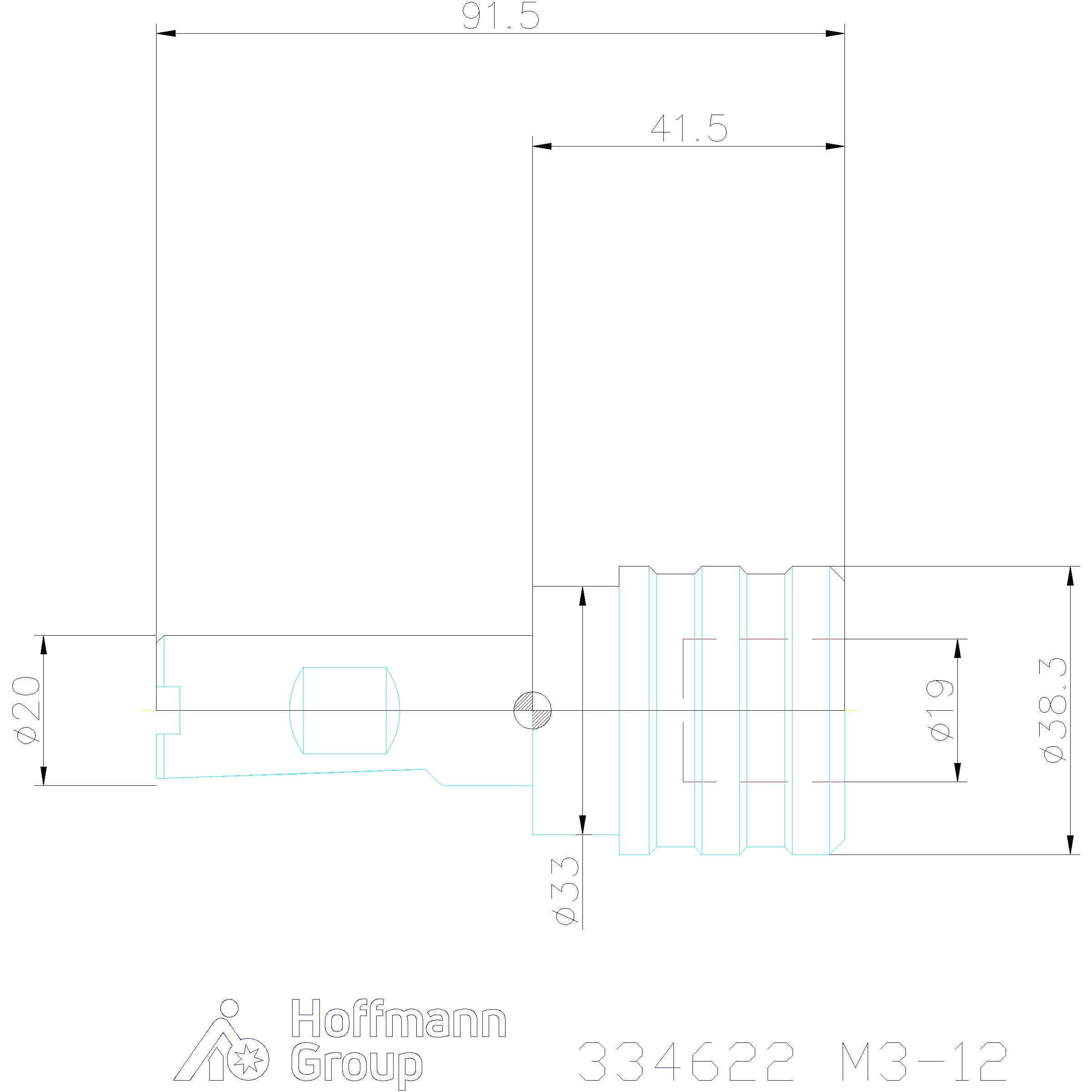

Tekniset tiedot
| Kartio | Varren ⌀ 20 mm |
|---|---|
| Tuotetyyppi | Kierteenleikkuupakka |
| Sisähalkaisija d1 | 19 mm |
| Kierre-kapasiteettialue | M3 – M12 |
| Pituuskompensoinnin paine | 7.5 mm |
| Pituuskompensointi, veto | 7.5 mm |
| A-mitta (pituus) | 41 mm |
| Ulkohalkaisija ⌀ d | 38 mm |
Tuotetiedot
| Tuotenumero | G334622M3-12 |
|---|---|
| EAN | 4045197487872 |
