Kierteitystappi-istukka
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
- Lyhyt rakenne pituuskompensoinnilla puristuksessa ja vedossa.
- Säädettävä kierteen aloituspaine eri materiaaleille ja kierretapeille.
- GARANT – kuulajohteinen holkki kevyesti liikkuvaan, välyksettömään pituuskompensointiin.
Kuulajohteisella holkilla kevyesti liikkuvaan, välyksettömään pituuskompensointiin.
Käyttötiedot
- Mitatarkkojen kierteiden valmistukseen.
- Voidaan käyttää oikea- ja vasenkätisille kierteille.
- NC-koneille ja monitoimikoneille.
Erikoisvarusteet
Tappiholkit, ks. nro 335420–335660.
Vetotapit (AB) nro 308600–308806, AB-istukka-avaimet nro 308820; 308835.
Huomautus
- Pikavaihtoistukat kierretapeille muilla varttirakenteilla koossa M14–M33 pyynnöstä.
- Pikavaihtoistukat kierretapeille eivät sovellu sisäiseen jäähdytykseen.

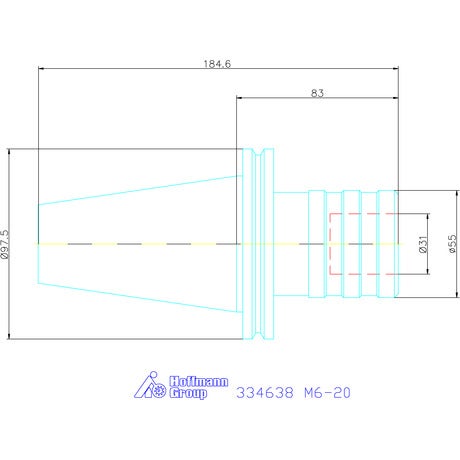

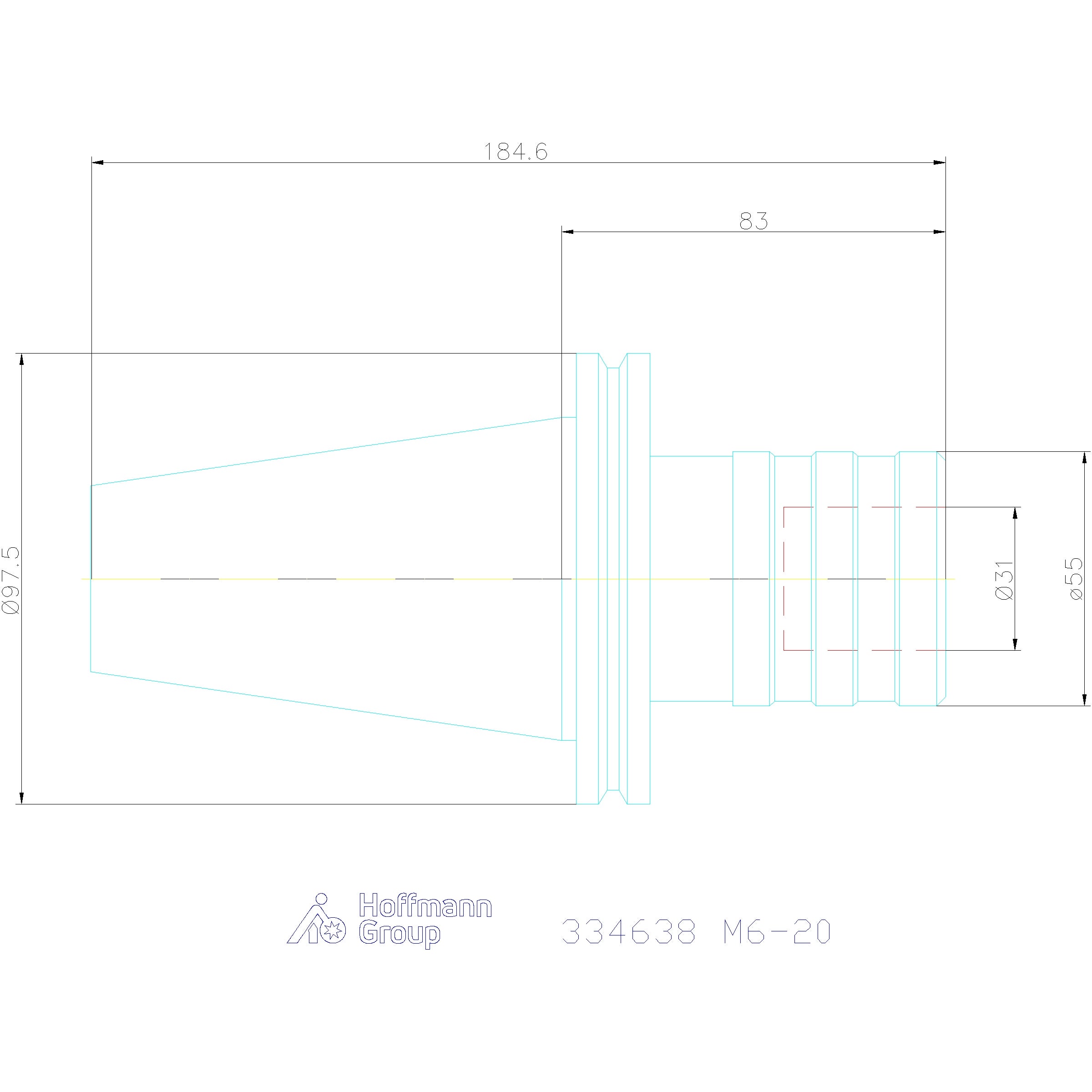

Tekniset tiedot
| Kartio | SK 50 |
|---|---|
| Pidinstandardi | DIN 69871; ISO 7388-1 |
| Tuotetyyppi | Kierretappi-istukka |
| Sisähalkaisija d1 | 31 mm |
| Kierre-kapasiteettialue | M6 – M20 |
| Pituuskompensoinnin paine | 12.5 mm |
| Pituuskompensointi, veto | 12.5 mm |
| A-mitta (pituus) | 83 mm |
| Ulkohalkaisija ⌀ d | 55 mm |
Tuotetiedot
| Tuotenumero | 334638 |
|---|---|
| EAN | 4045197488473 |
