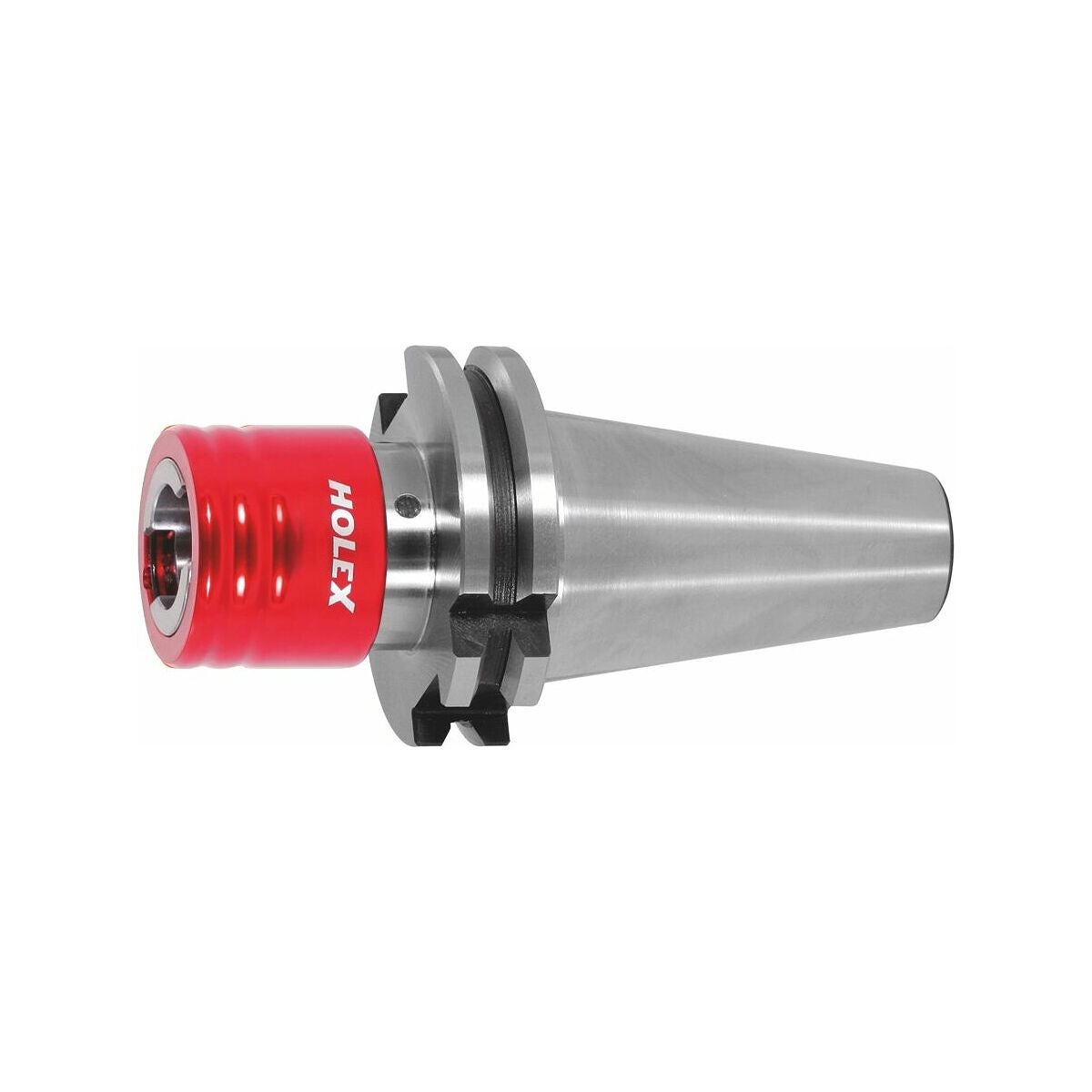

Kierretappistukka SK 50
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
- Lyhyt malli, jossa pituuskompensointi sekä painettaessa että vedettäessä.
- Säädettävä kierteen aloituspaine eri materiaaleille ja kierretapeille.
- GARANT – kuulaohjausholkilla kevytkäyntiseen, välyksettömään pituuskompensointiin.
Käyttötiedot
- Mittatarkkojen kierteiden valmistukseen.
- Voidaan käyttää oikea- ja vasenkätisille kierteille.
- NC-koneisiin ja monitoimikoneisiin.
Erikoistarvikkeet
Tappiholkit, ks. nro 335420–335660.
Vetotapit (AB) nro 308600–308806, AB-istukka-avaimet nro 308820; 308835.
Huomautus
- Pikavaihtoistukat kierretapeille, joissa muut varsimallit koko M14–M33 pyynnöstä.
- Kierretappien pikavaihtoistukoita ei ole tarkoitettu sisäiseen jäähdytykseen.

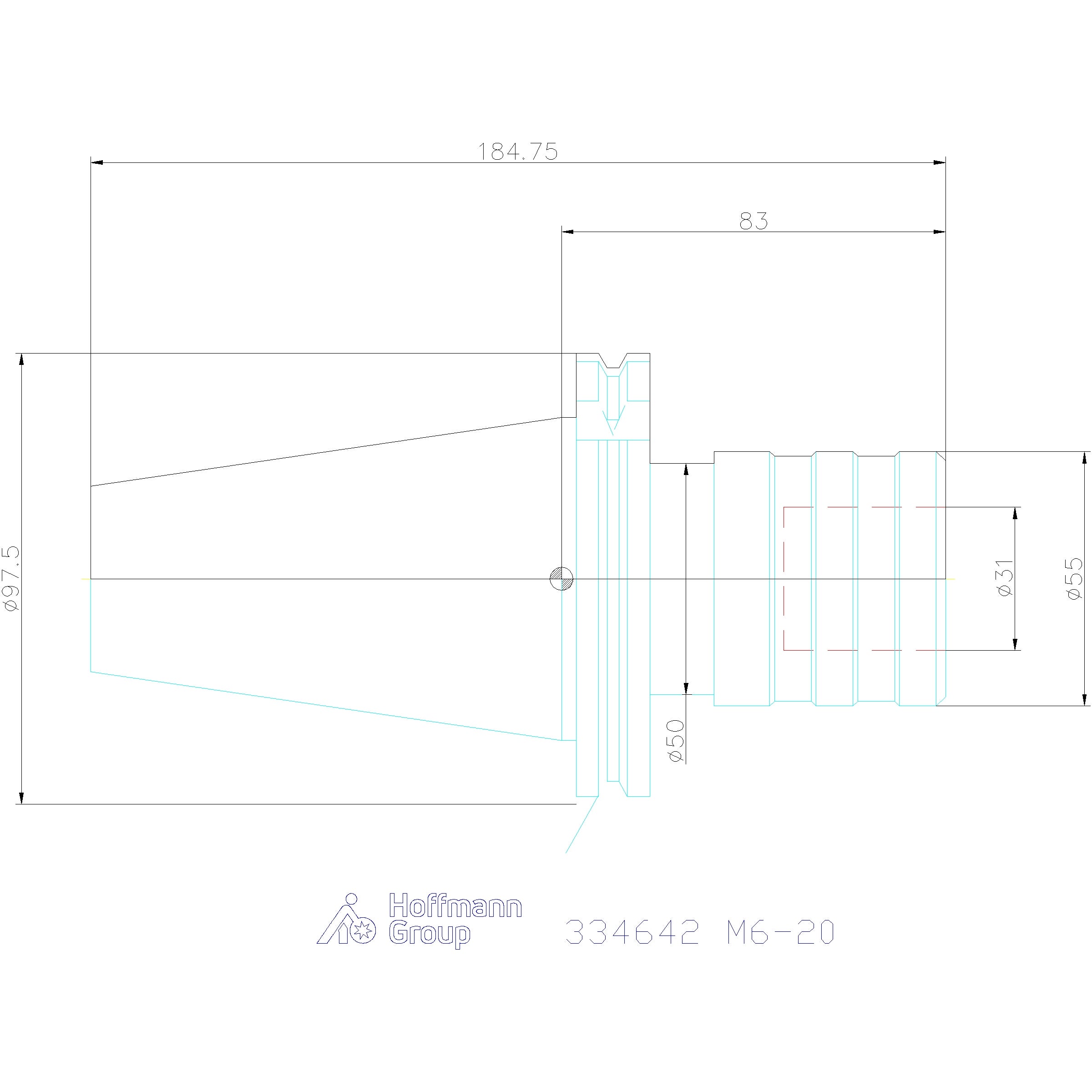

Tekniset tiedot
| Kartio | SK 50 |
|---|---|
| Pidinstandardi | DIN 69871; ISO 7388-1 |
| Tuotetyyppi | Kierretappistukka |
| Sisähalkaisija d1 | 31 mm |
| Kierre-kapasiteettialue | M6 – M20 |
| Pituuskompensoinnin paine | 12.5 mm |
| Pituuskompensointi, veto | 12.5 mm |
| A-mitta (pituus) | 83 mm |
| Ulkohalkaisija ⌀ d | 55 mm |
Tuotetiedot
| Tuotenumero | 334642 |
|---|---|
| EAN | 4045197488497 |
