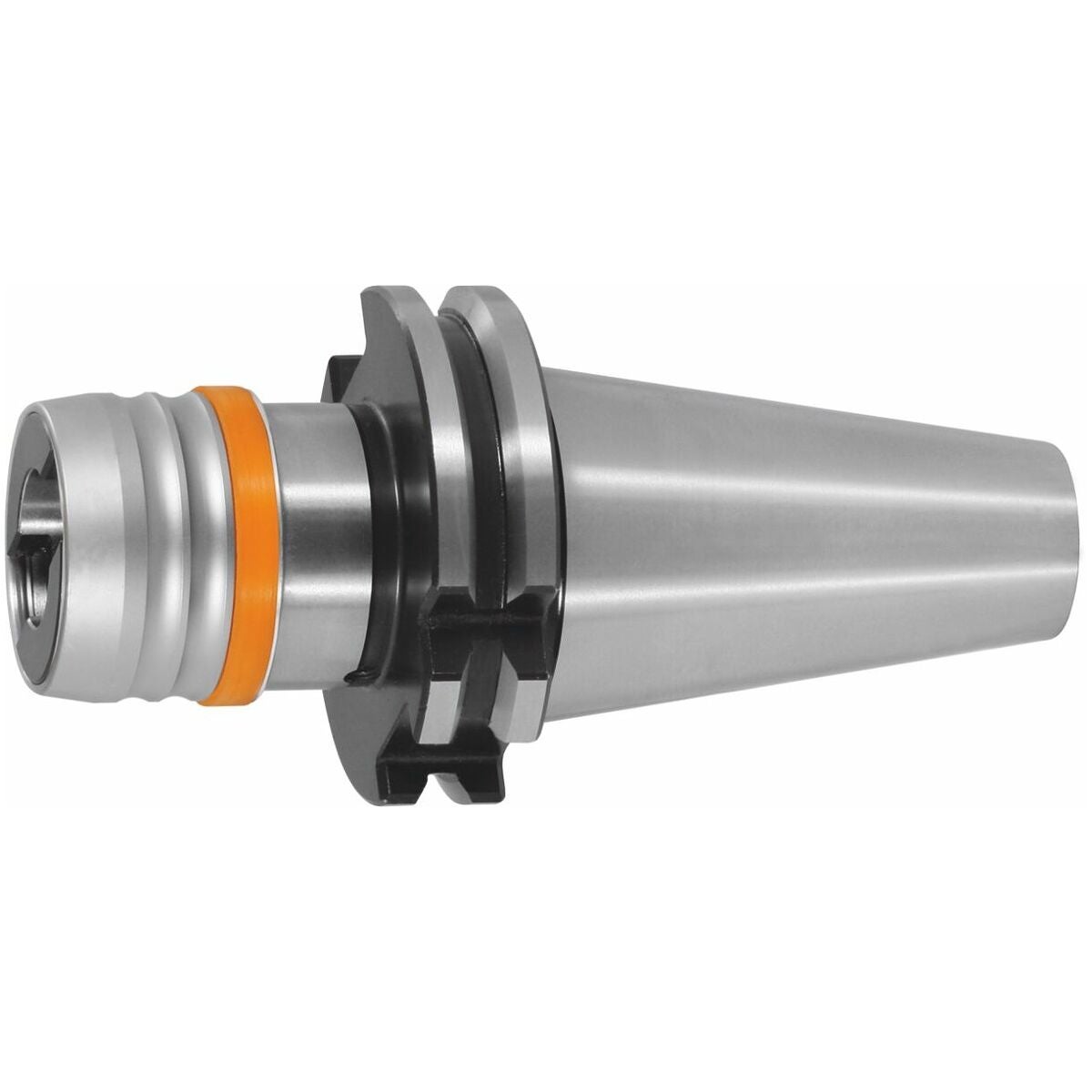

Kierretappistukka
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
- Lyhyt malli, pituuskompensointi sekä painolla että vedolla.
- Säädettävä kierteytyksen aloituspaine eri materiaaleille ja kierretapeille.
- GARANT – kuulajohdeholkilla kevytkäyntiseen, välyksettömään pituuskompensointiin.
Kuulajohdeholkilla kevytkäyntiseen, välyksettömään pituuskompensointiin.
Käyttö
- Mittatarkkojen kierteiden valmistukseen.
- Sopii oikea- ja vasenkätisille kierteille.
- NC-koneisiin ja monitoimikoneisiin.
Erikoistarvikkeet
Tappiholkit, ks. nro 335420–335660.
Vetotapit (AB) nro 308600–308806, AB-istukka-avaimet nro 308820; 308835.
Huomautus
- Pikavaihtoistukat kierretapeille, joissa muut varsimallit koossa M14–M33, saatavilla pyynnöstä.
- Pikavaihtoistukoita kierretapeille ei ole tarkoitettu sisäiseen jäähdytykseen.

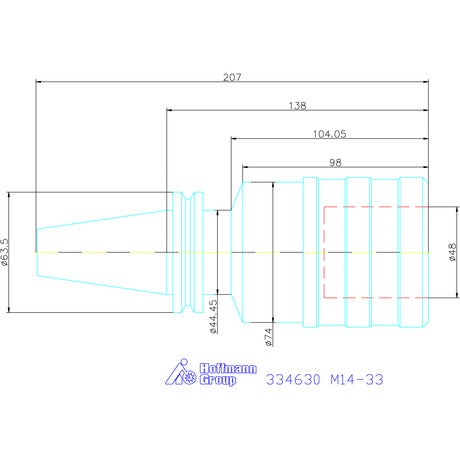

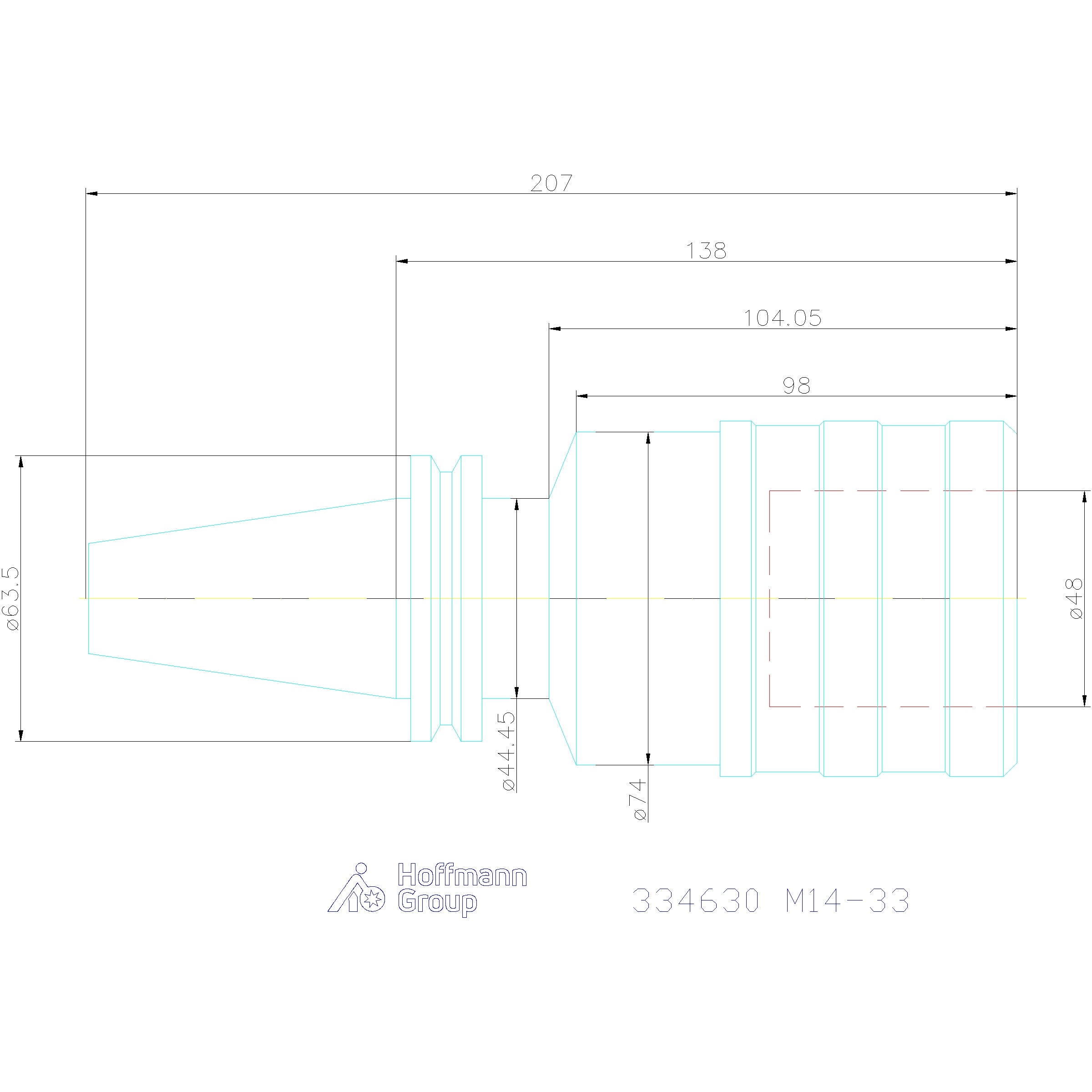

Tekniset tiedot
| Kartio | SK 40 |
|---|---|
| Pidinstandardi | DIN 69871; ISO 7388-1 |
| Tuotetyyppi | Kierretappistukka |
| Sisähalkaisija d1 | 48 mm |
| Kierre-kapasiteettialue | M14 – M33 |
| Pituuskompensoinnin paine | 24 mm |
| Pituuskompensointi, veto | 24 mm |
| A-mitta (pituus) | 138 mm |
| Ulkohalkaisija ⌀ d | 79 mm |
Tuotetiedot
| Tuotenumero | 334630 |
|---|---|
| EAN | 4045197708076 |
