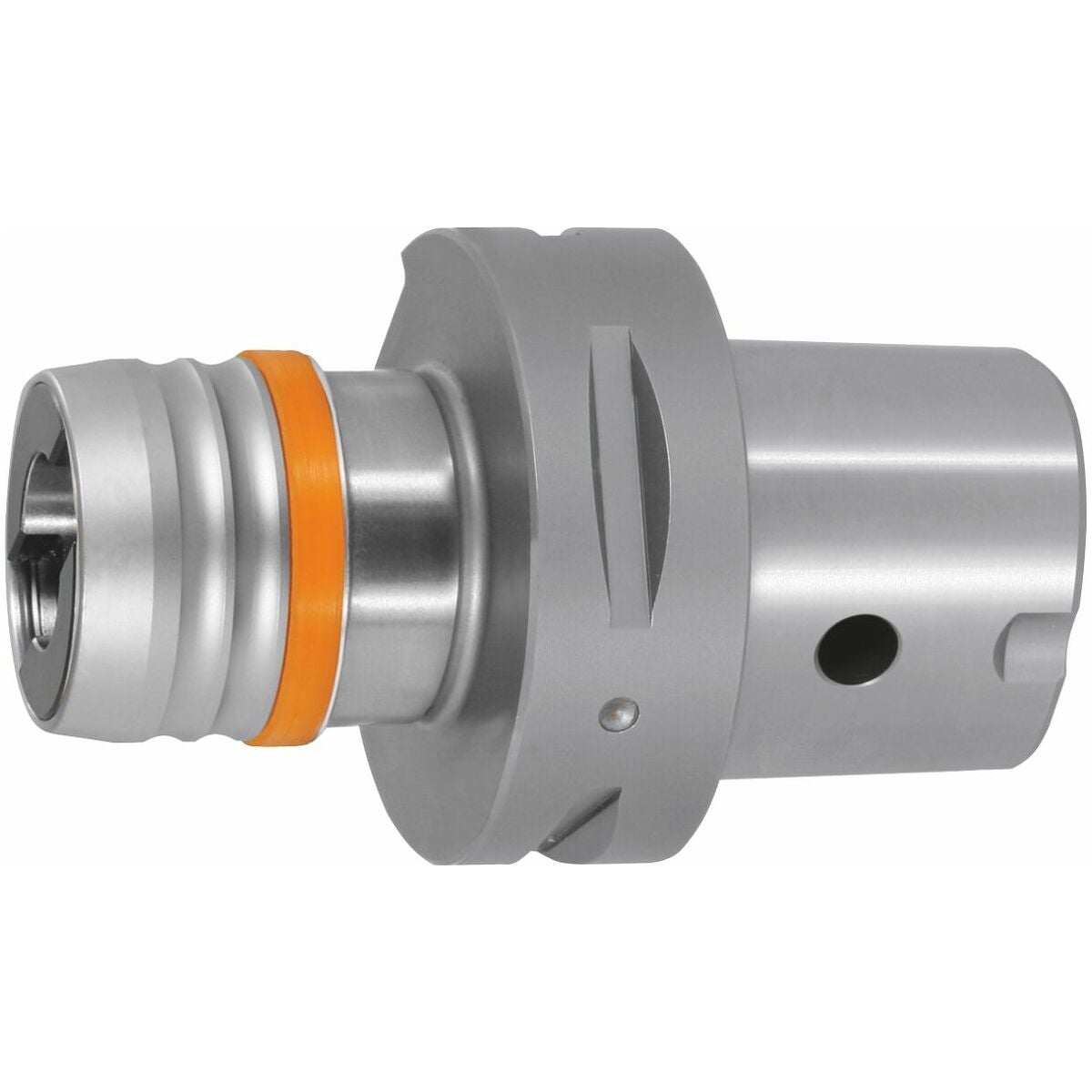

Kierretappistukka PSC 63
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
- Lyhyt rakenne pituuskompensoinnilla puristuksella ja vedolla.
- Säädettävä kierteen aloituspaine eri materiaaleille ja kierretapeille.
- GARANT − kuulajohdeholkilla kevytkäyntiseen, välyksettömään pituuskompensointiin.
Kuulajohdeholkilla kevytkäyntiseen, välyksettömään pituuskompensointiin.
Käyttötiedot
- Mitta- ja toleranssivaatimukset täyttävien kierteiden valmistukseen.
- Soveltuu oikea- ja vasenkätisille kierteille.
- NC-koneisiin ja monitoimikoneisiin.
Erikoistarvikkeet
Tapinholkit, ks. nro 335420−335660.
Hylsyavain nro 309890.
Huomautus
- Pikavaihtoistukat kierretapeille, joissa on muut varsimallit koossa M14−M33, saatavana pyynnöstä.
- Kierretappien pikavaihtoistukat eivät ole tarkoitettu sisäiseen jäähdytykseen.

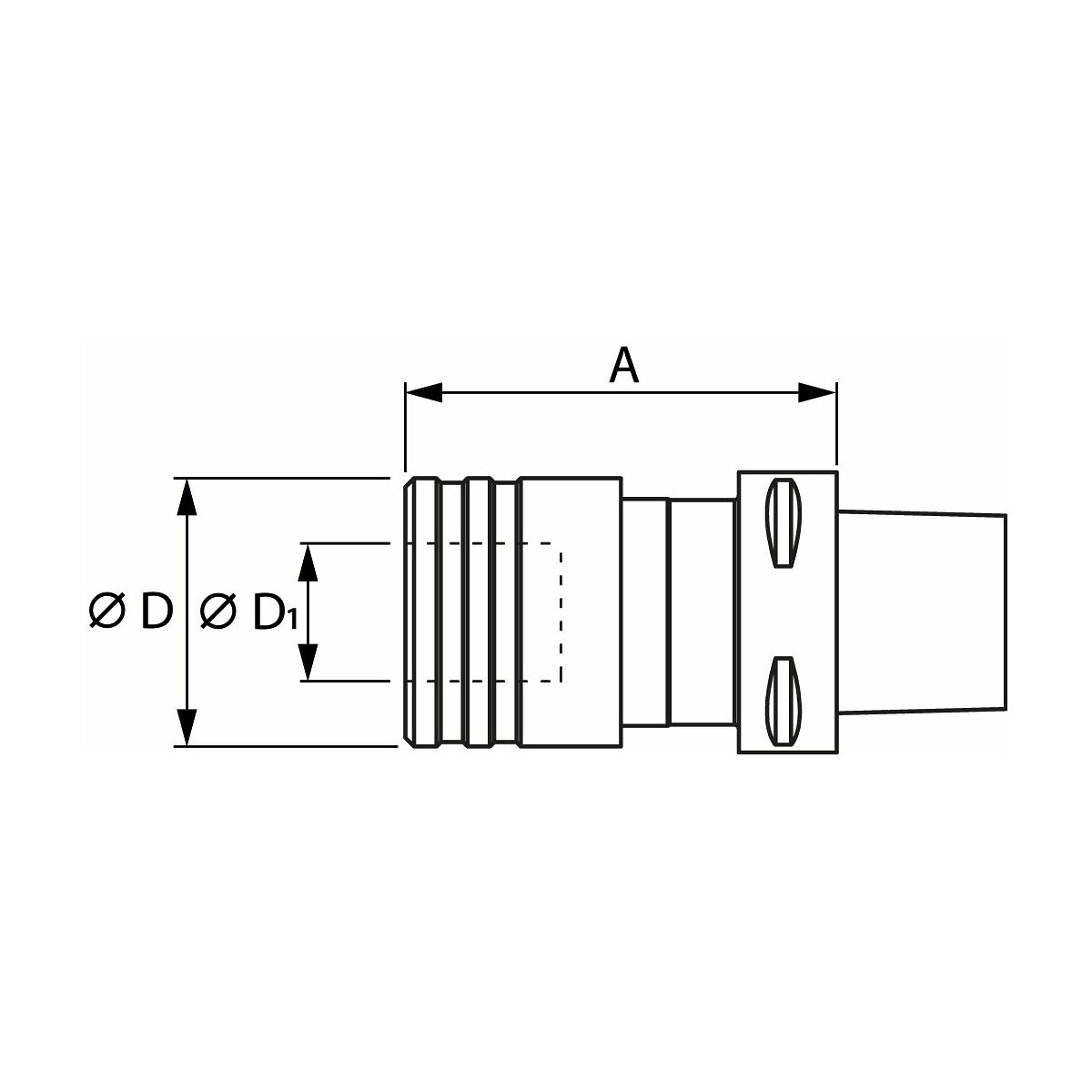

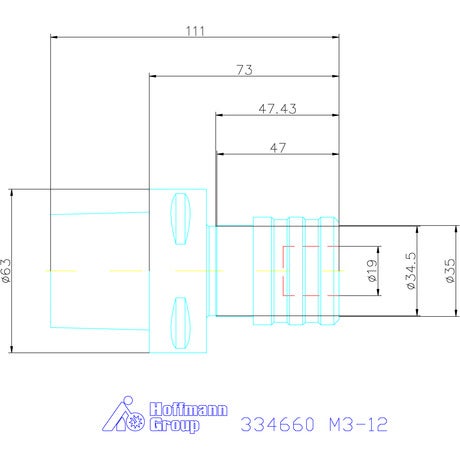

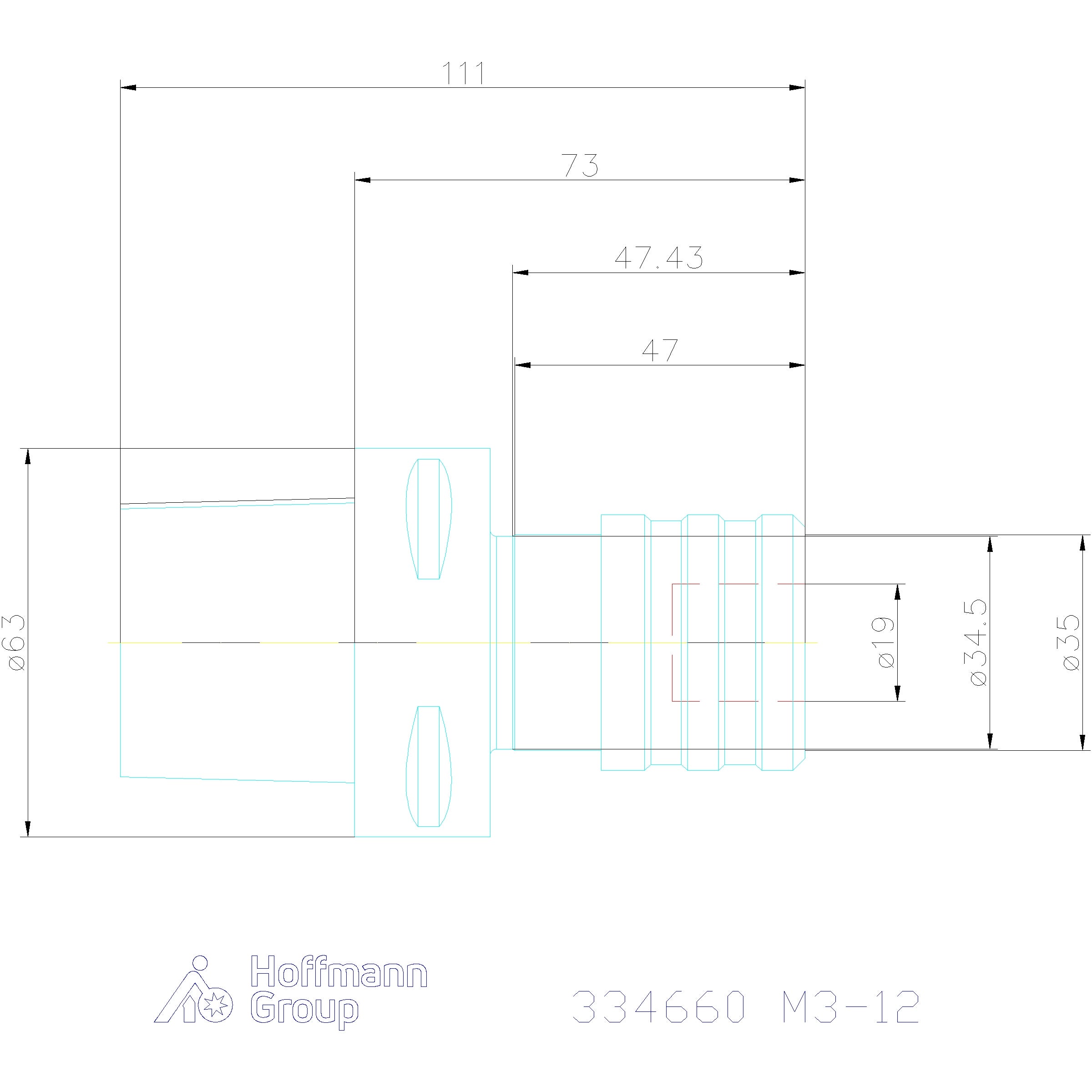

Tekniset tiedot
| Kartio | PSC 63 |
|---|---|
| Pidinstandardi | ISO 26623-2 |
| Tuotetyyppi | Kierteenleikkausistukka |
| Sisähalkaisija d1 | 19 mm |
| Kierre-kapasiteettialue | M3–M12 |
| Pituuskompensoinnin paine | 7,5 mm |
| Pituuskompensointi, veto | 7,5 mm |
| A-mitta (pituus) | 73 mm |
| Ulkohalkaisija ⌀ d | 41 mm |
Tuotetiedot
| Tuotenumero | 334660 |
|---|---|
| EAN | 4045197546821 |
