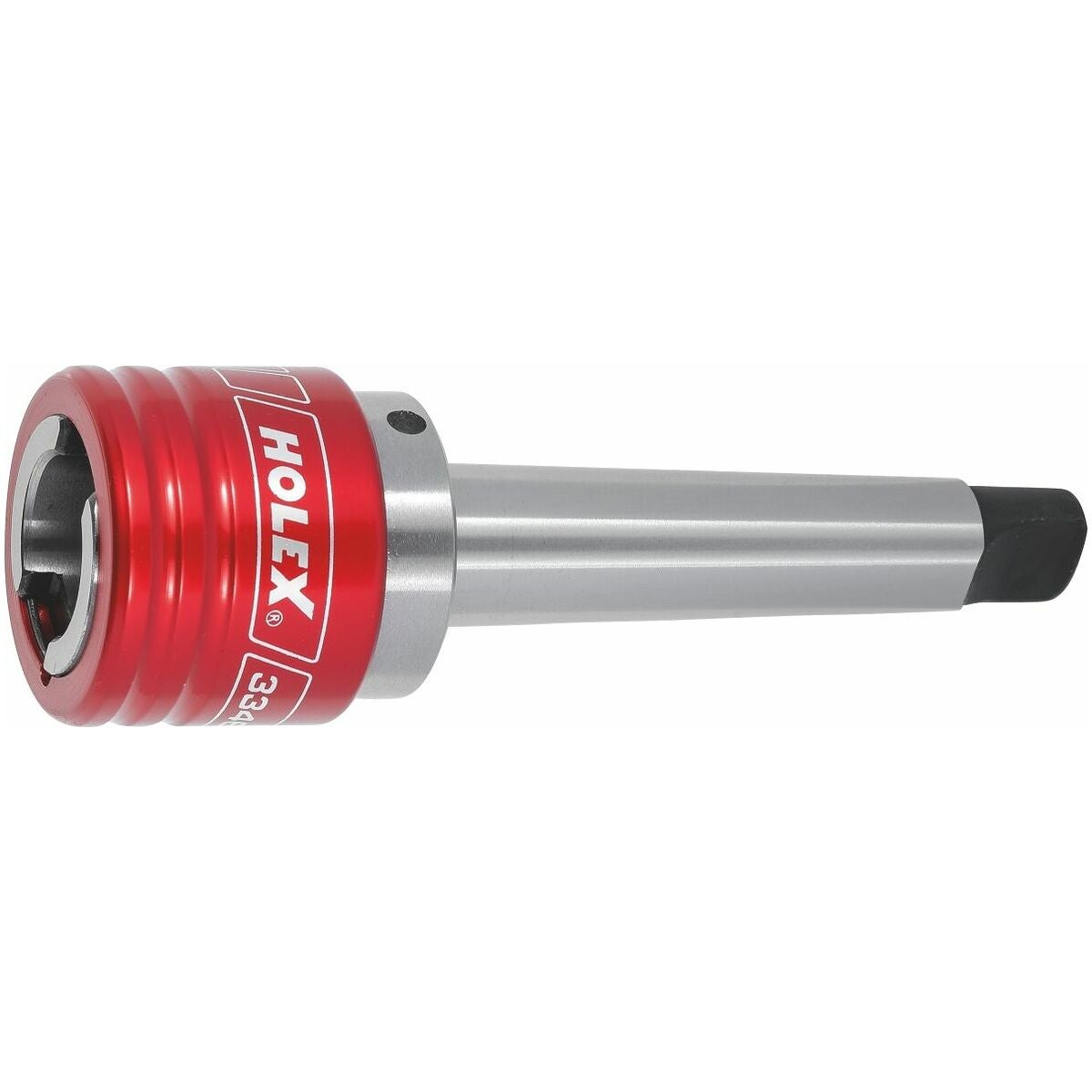

Kierretappipidin M3-12 M3-12
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Malli
- Lyhyt malli pituuskompensoinnilla sekä puristuksella että vedolla.
- Säädettävä kierteen aloituspaine eri materiaaleille ja kierretapeille.
- GARANT – kuulaohjausholkilla kevyesti käyväksi, välyksettömäksi pituuskompensoinniksi.
Morsekartio DIN 228 B.
Käyttötiedot
- Mittatarkkojen kierteiden valmistukseen.
- Voidaan käyttää oikea- ja vasenkätisille kierteille.
- NC-koneisiin ja monitoimikoneisiin.
Erikoisvarusteet
Tappiholkit, katso nro 335420–335660.
Huomautus
- Pikavaihtopakat kierretapeille muilla varsimuodoilla, koot M14–M33, pyynnöstä.
- Pikavaihtopakat kierretapeille eivät sovellu sisäiseen jäähdytykseen.
Tekniset tiedot
| Kartio | MK2 |
|---|---|
| Tuotetyyppi | Kierretystukka |
| Sisähalkaisija d1 | 19 mm |
| Kierre-kapasiteettialue | M3–M12 |
| Pituuskompensoinnin paine | 7,5 mm |
| Pituuskompensointi, veto | 7,5 mm |
| A-mitta (pituus) | 46 mm |
| Ulkohalkaisija ⌀ d | 38 mm |
Tuotetiedot
| Tuotenumero | G334644M3-12 |
|---|---|
| EAN | 4045197606693 |
