Kierretappistukka HSK-A 63
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
- Lyhyt malli, pituuskompensointi sekä painossa että vedossa.
- Säädettävä kierteen aloituspaine eri materiaaleille ja kierretapeille.
- GARANT – kuulajohdinholkilla kevyesti käyvä, välyksetön pituuskompensointi.
Kuulajohdinholkilla kevyesti käyvä, välyksetön pituuskompensointi.
Käyttötiedot
- Mitta tarkkojen kierteiden valmistukseen.
- Soveltuu oikea- ja vasenkierteille.
- NC-koneille ja monitoimikoneille.
Erikoistarvikkeet
Tapinholkit, ks. nro 335420–335660.
Hylsyavain nro 309890.
Huomautus
- Pikavaihtoistukoita kierretapeille muilla varsimalleilla koossa M14–M33 saatavana pyynnöstä.
- Kierretappien pikavaihtoistukat eivät ole tarkoitettu sisäiseen jäähdytykseen.

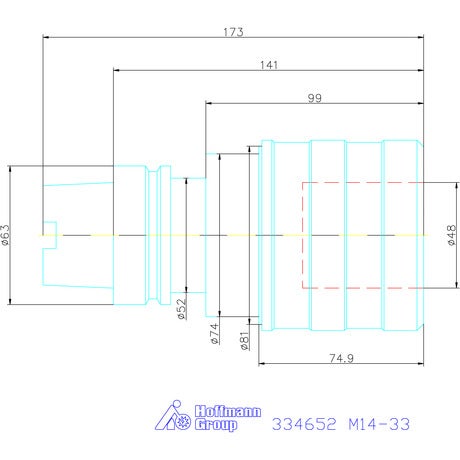

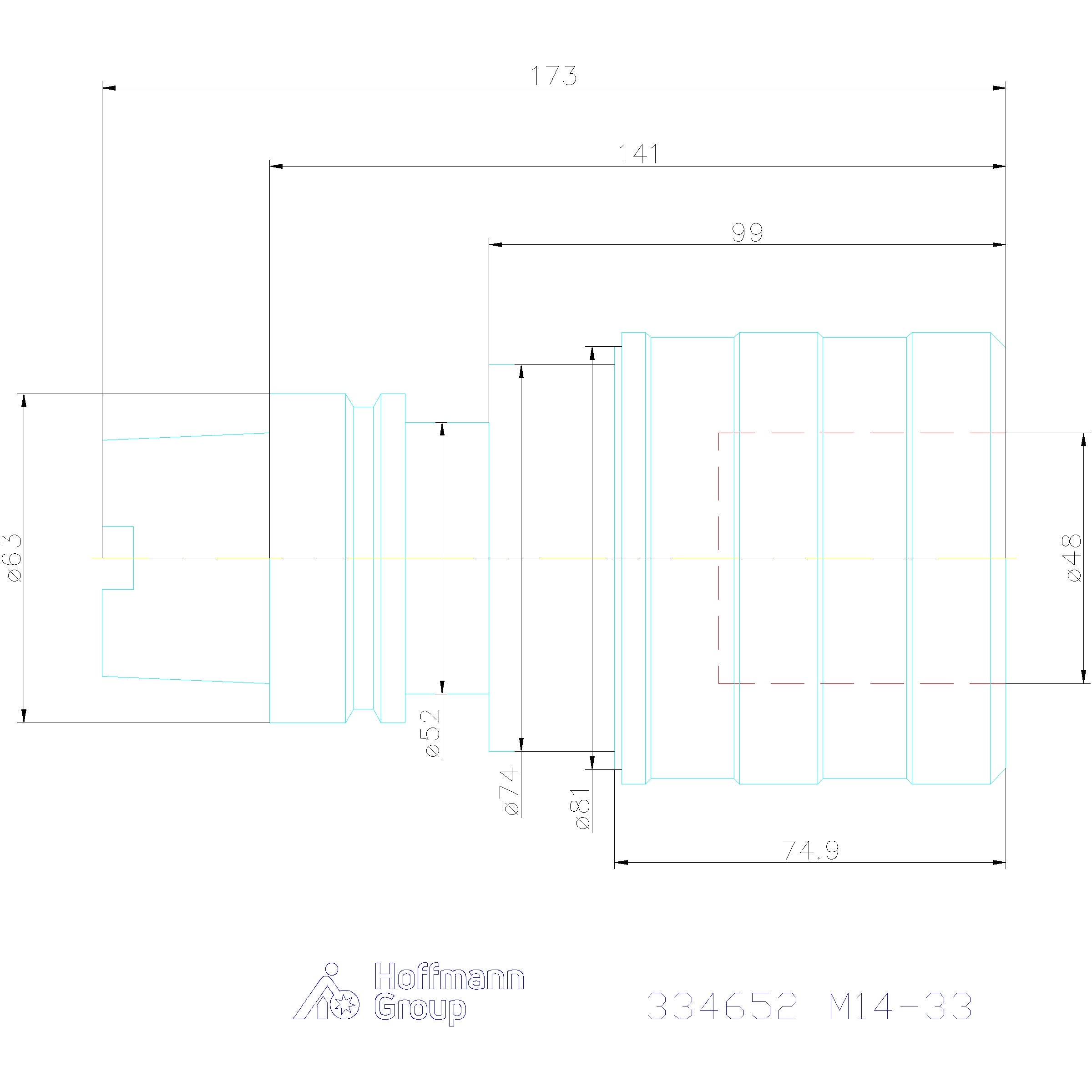

Tekniset tiedot
| Kartio | HSK-A 63 |
|---|---|
| Pidinstandardi | DIN 69893; ISO 12164-1 |
| Tuotetyyppi | Kierretappistukka |
| Sisähalkaisija d1 | 48 mm |
| Kierre-kapasiteettialue | M14 – M33 |
| Pituuskompensoinnin paine | 17.5 mm |
| Pituuskompensointi, veto | 17.5 mm |
| A-mitta (pituus) | 141 mm |
| Ulkohalkaisija ⌀ d | 86 mm |
Tuotetiedot
| Tuotenumero | 334652 |
|---|---|
| EAN | 4045197708090 |
