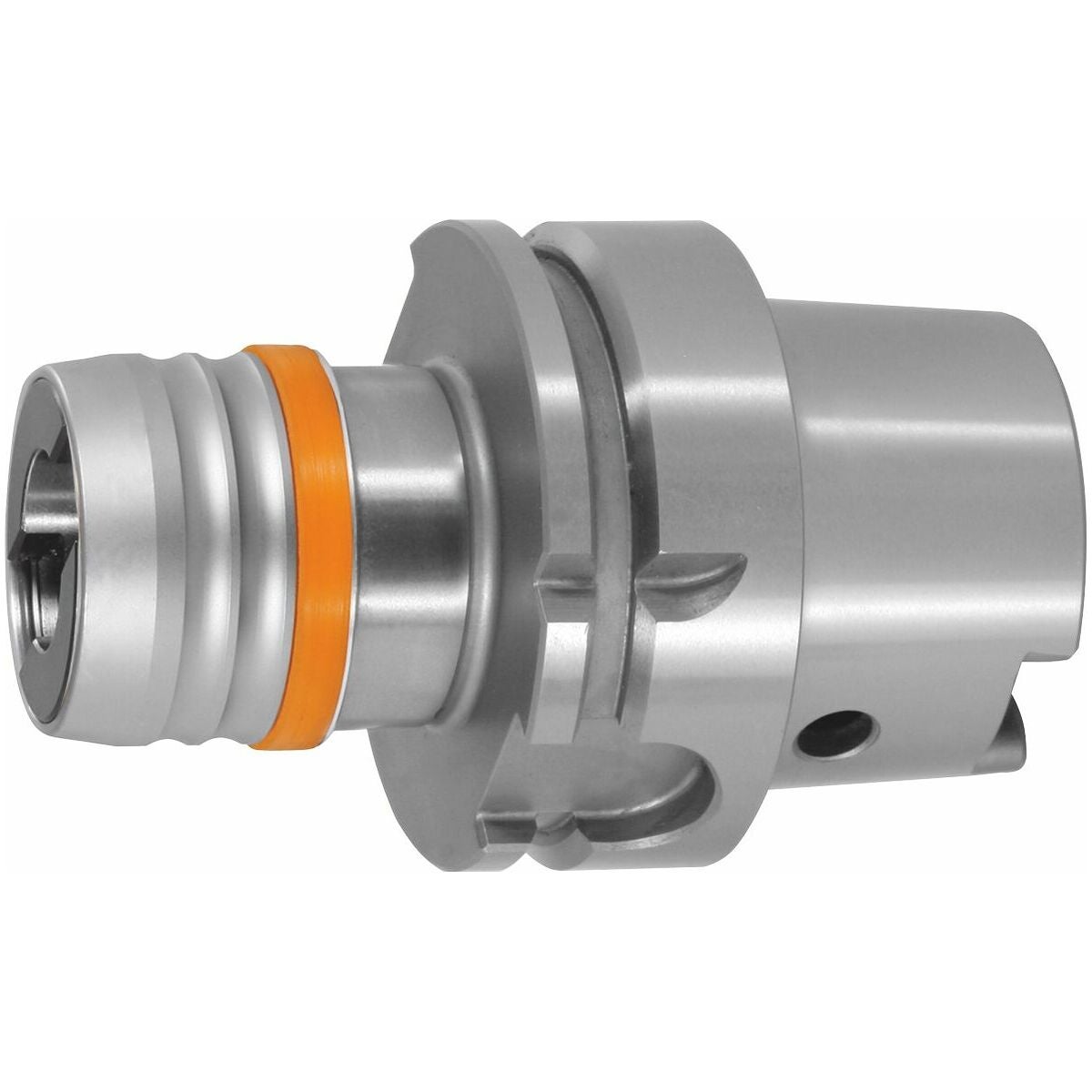

Kierretappipidin HSK-A 100
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
- Lyhyt malli pituuskompensoinnilla puristus- ja vetosuunnassa.
- Säädettävä kierteen aloituspaine eri materiaaleille ja kierretapeille.
- GARANT – kuulaohjainholkilla kevytliikkeiseen, välyksettömään pituuskompensointiin.
Kuulaohjainholkilla kevytliikkeiseen, välyksettömään pituuskompensointiin.
Käyttötiedot
- Mitatarkkojen kierteiden valmistukseen.
- Voidaan käyttää oikea- ja vasenkätisille kierteille.
- NC-koneisiin ja monitoimikoneisiin.
Erikoistarvikkeet

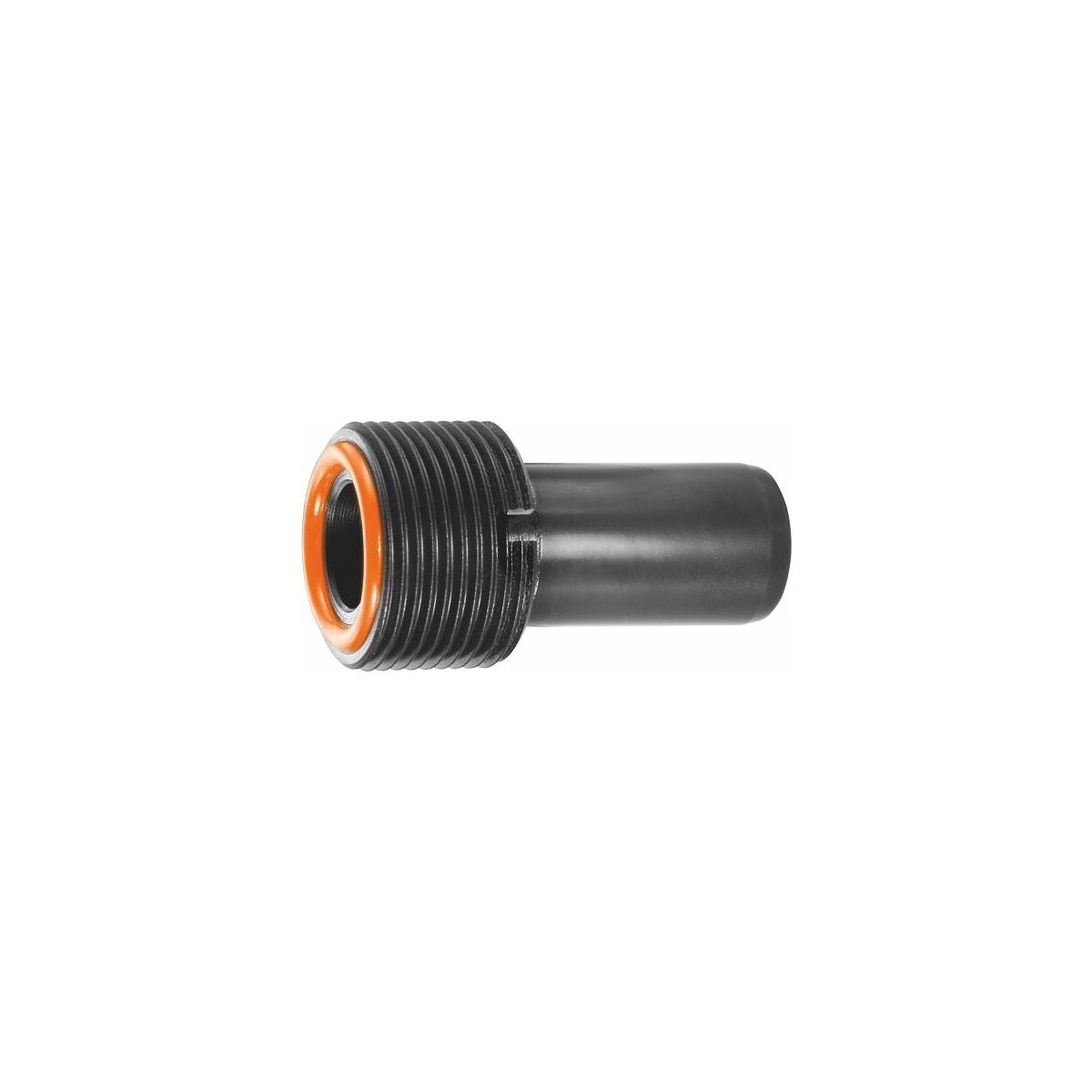

Tappiholkit, ks. nro 335420–335660.

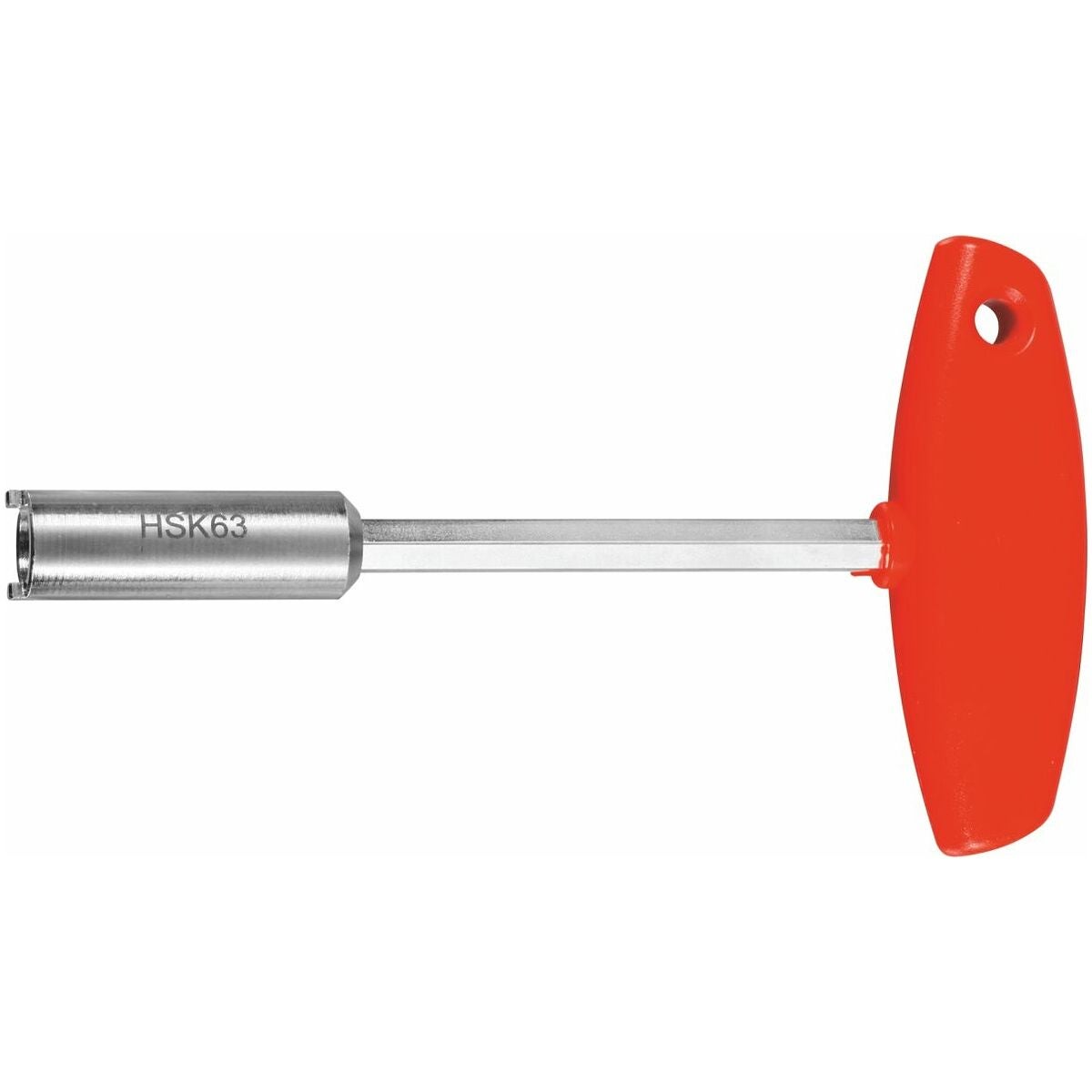

Hylsyavain nro 309890.
Huomautus
- Pikavaihtopidikkeet kierretapeille, joissa muut varsimallit koko M14–M33, saatavissa pyynnöstä.
- Kierretappien pikavaihtopidikkeitä ei ole tarkoitettu sisäiseen jäähdytykseen.

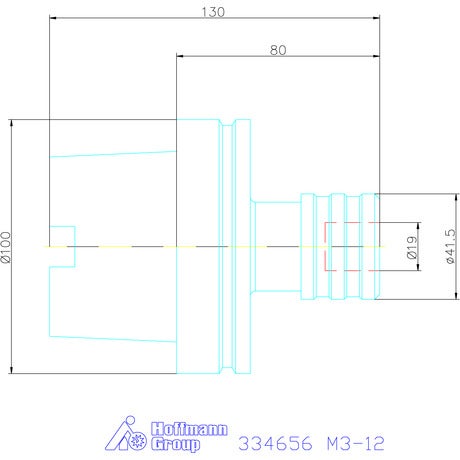

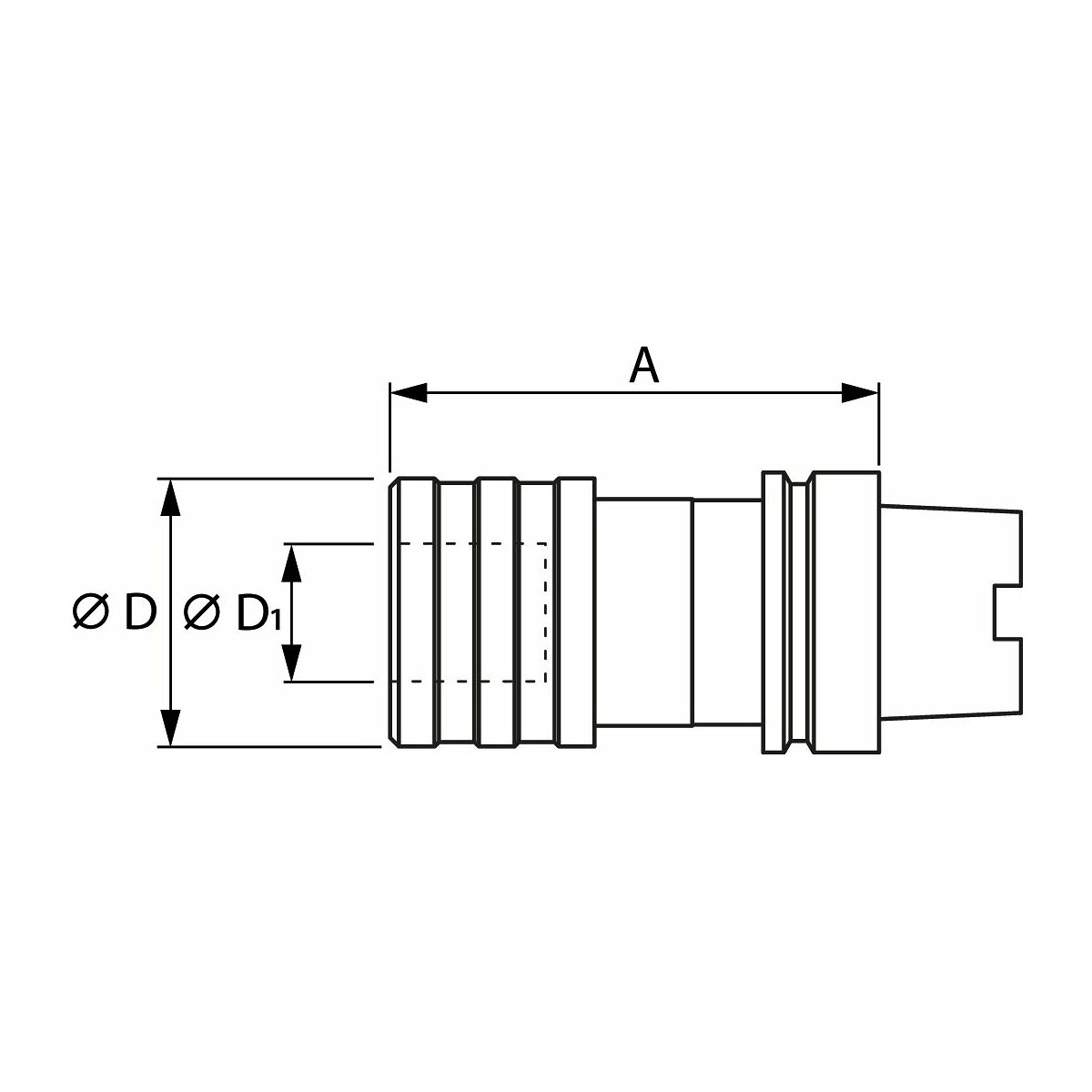

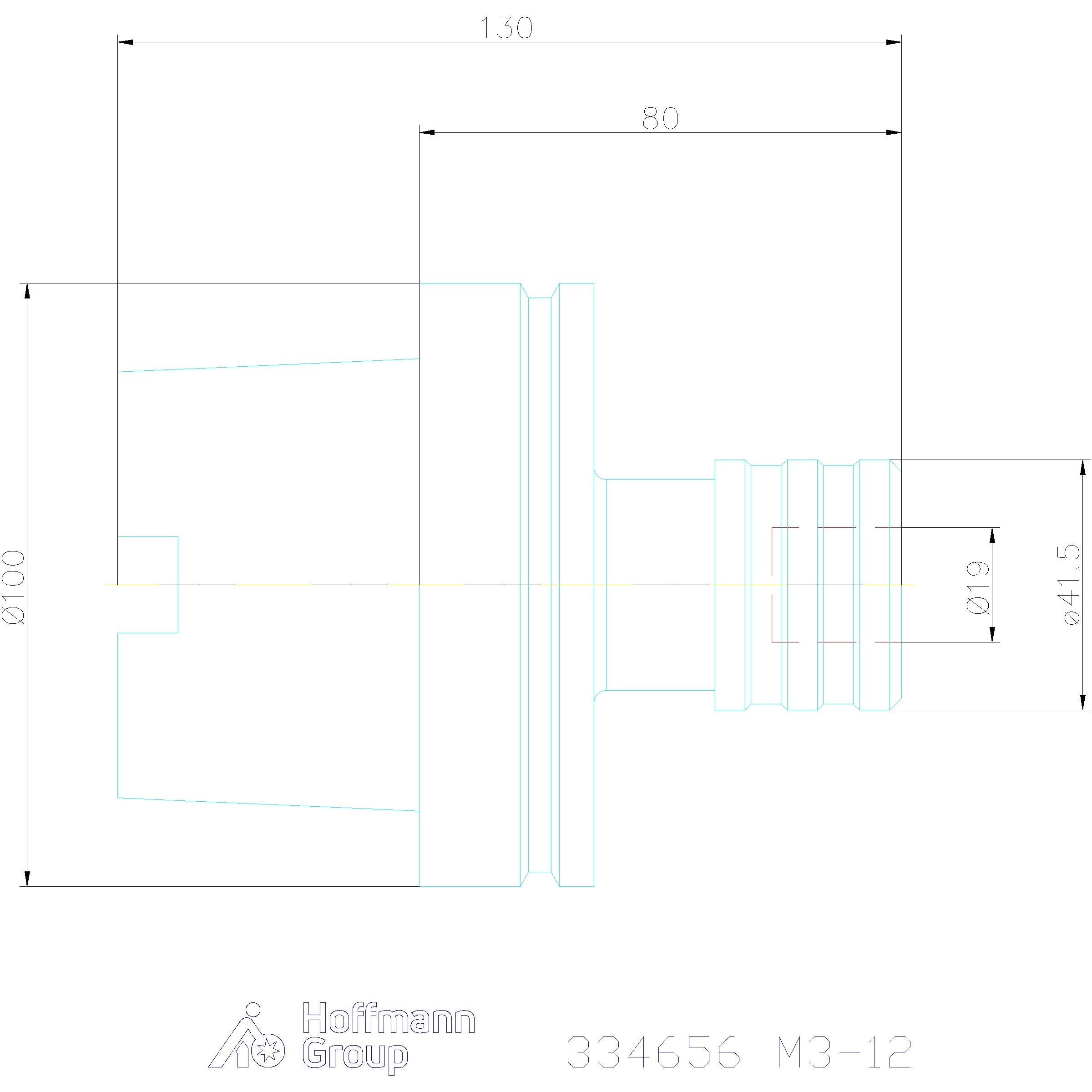

Tekniset tiedot
| Kartio | HSK-A 100 |
|---|---|
| Pidinstandardi | DIN 69893; ISO 12164-1 |
| Tuotetyyppi | Kierteenleikkausistukka |
| Sisähalkaisija d1 | 19 mm |
| Kierre-kapasiteettialue | M3 − M12 |
| Pituuskompensoinnin paine | 7,5 mm |
| Pituuskompensointi, veto | 7,5 mm |
| A-mitta (pituus) | 80 mm |
| Ulkohalkaisija ⌀ d | 41 mm |
Tuotetiedot
| Tuotenumero | 334656 |
|---|---|
| EAN | 4045197488565 |
