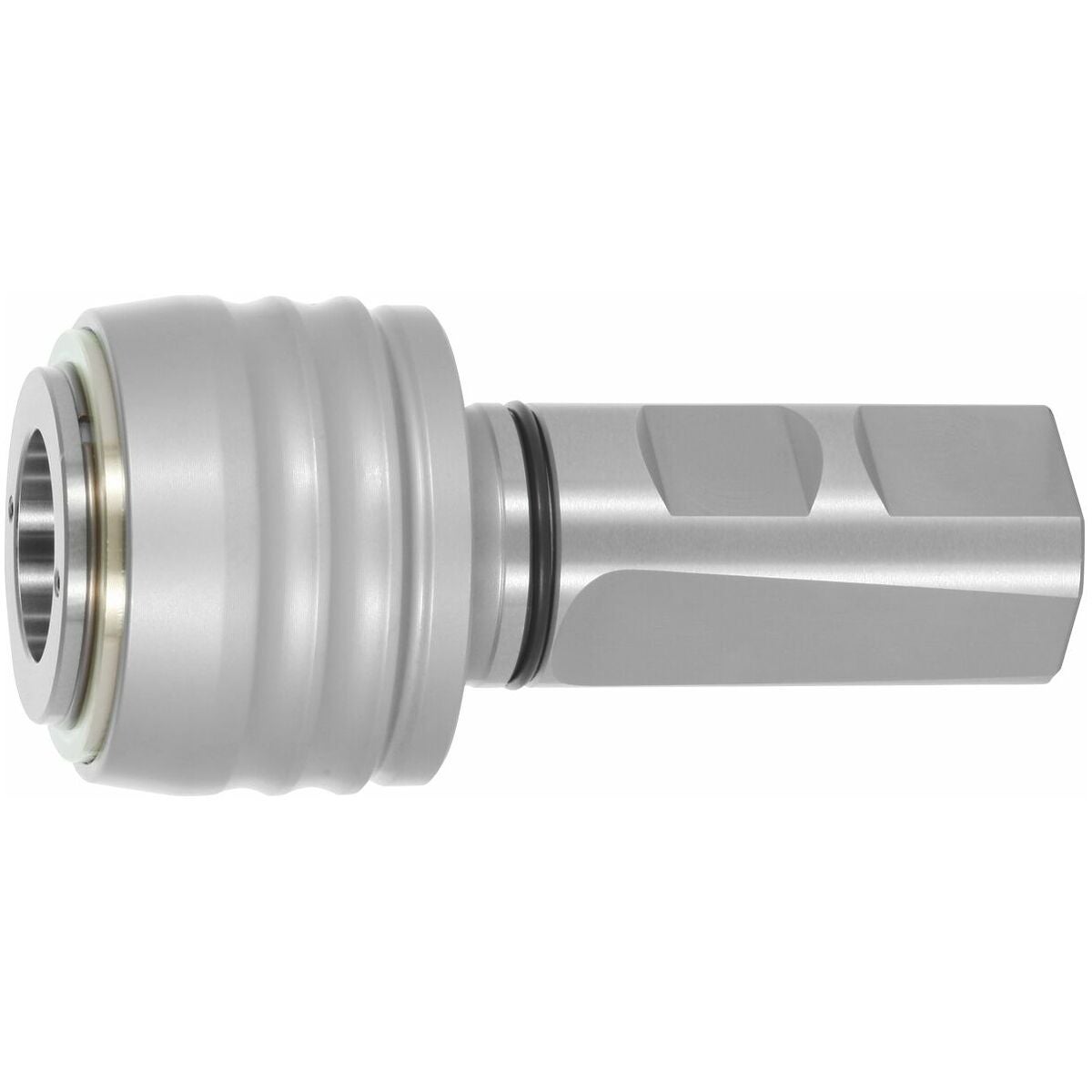

Kierretappistukka MLA IK 50 bar Varren ⌀ 25 mm
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
- Minimaalinen pituuskompensointi (MLA) vaimennuselementtien ansiosta.
- Pidentää kierretappien/rullakierretappien käyttöikää jopa 300 %.
- Sisäinen jäähdytysnesteen syöttö jopa 50 bar.
- Varma kiinnitys ER-kiristysholkkien tappihylsyihin.
- Kartion heitto varressa kartioon käytössä < 3 µm.
Käyttötiedot
Monitoimikoneissa synkronikaralla.
- Kierretapin ja synkronikaran nousuerojen tasaukseen.
- Kierretapin nousupoikkeamien tasaukseen.
Erikoistarvikkeet
ER-kiristysholkit, ks. nro 308881–309240 (koko ER11 / 16 / 25). ER-kierretappikiristysholkit neliöllä, ks. nro 309399–309413 (koko ER 11 / 16 / 25).
Vetotapit, ks. nro 308600–308806.
HSK:n jäähdytysvesiputki, ks. nro 309880.
HSK:n hylsyavain, ks. nro 309890.
Pikavaihtoinsertit ja jatkeet, ks. nro 338120–338142.
Huomautus
Suurin kierrosluku 4000 1/min.

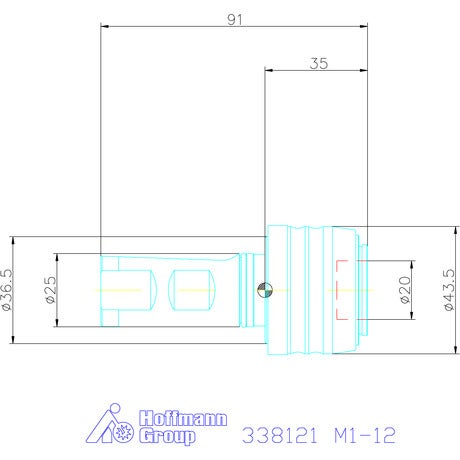

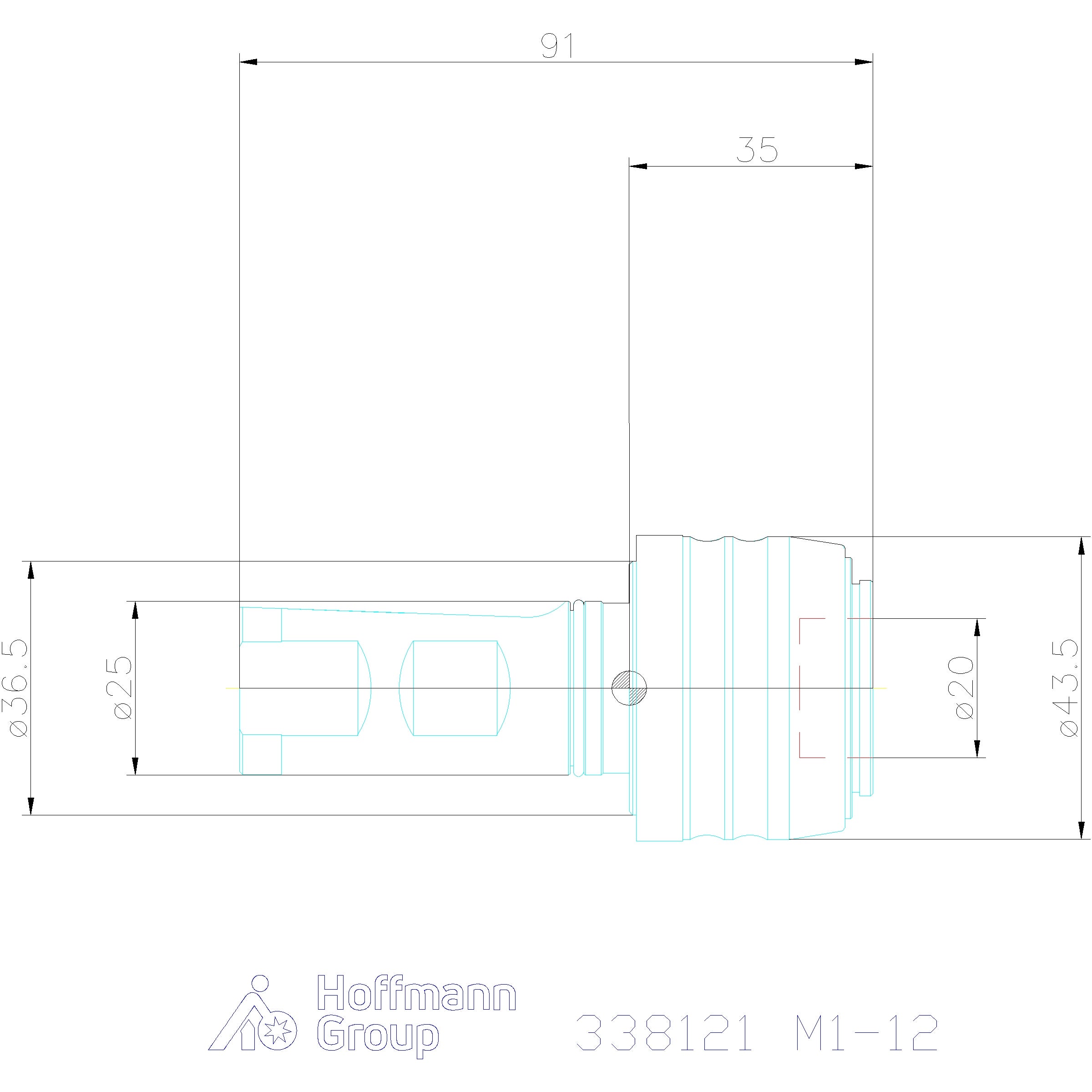

Tekniset tiedot
| Kartio | Varren ⌀ 25 mm |
|---|---|
| Tuotetyyppi | Kierretappipidike |
| Sisäinen jäähdytys | kyllä, enint. 50 bar |

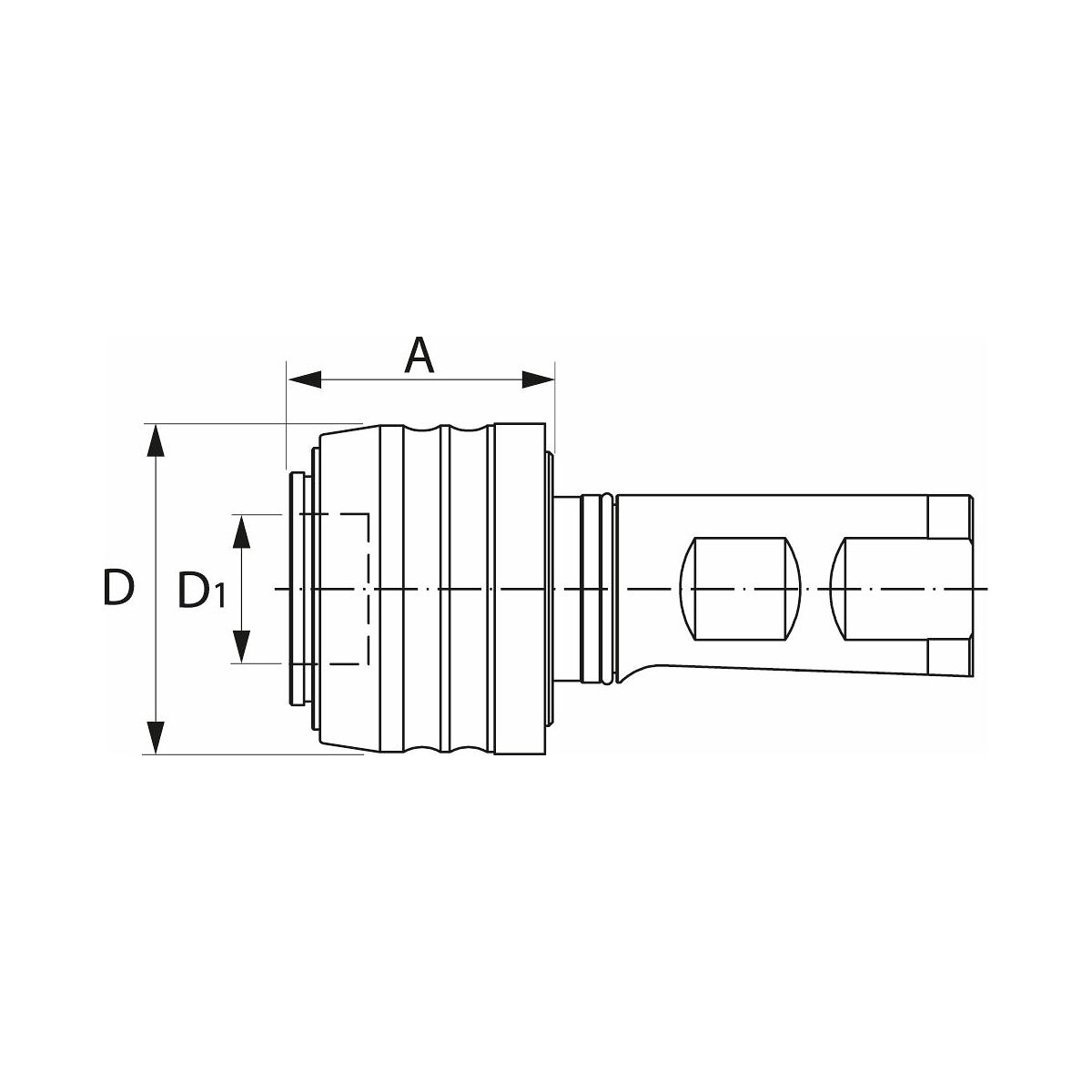

| Sisähalkaisija d1 | 20 mm |
| Kierre-kapasiteettialue | M1 - M12 |
| Pituuskompensoinnin paine | 0.2 mm |
| Pituuskompensointi, veto | 1 mm |
| A-mitta (pituus) | 34 mm |
| Ulkohalkaisija ⌀ d | 43 mm |
| Sopii ER-koolle | 11 / 16 |
Tuotetiedot
| Tuotenumero | 338121 |
|---|---|
| EAN | 4062406112219 |
