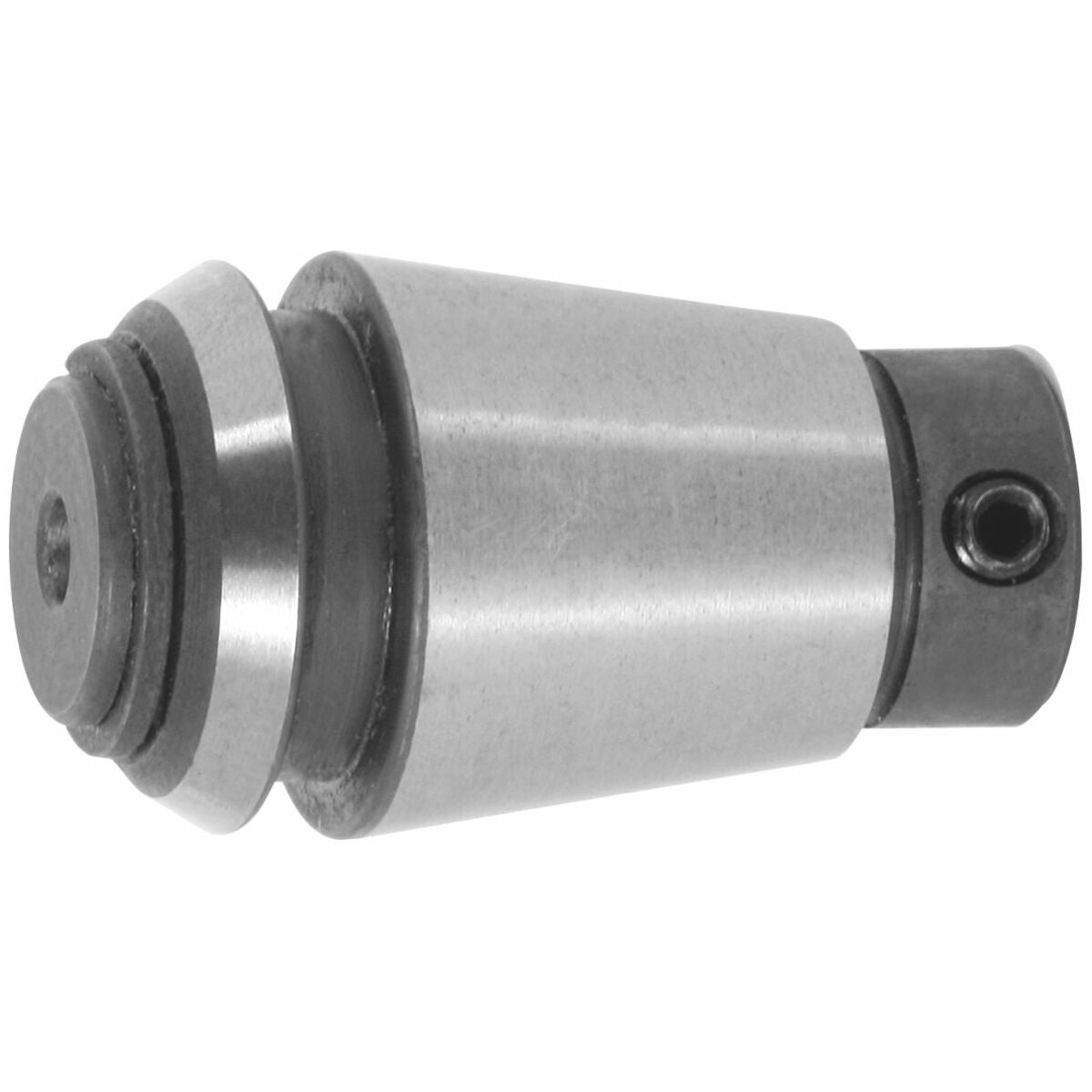

ET-holkki radiaalikompensaatiolla kierteitykseen ja kalvaukseen ET 16
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Sopii
Kaikkiin standardeihin ER-holkki-istukoihin.
Rakenne
Karkaistu ja hiottu.
Etu
Radiaalikompensaatio tasaa pienet keskitysvirheet (tarvittavan keskeisyyden sekä kierre- tai sovitelaadun saavuttamiseksi). Aksiaalikompensaatio 0,1 mm.
Käyttöarvot
Kierteitykseen tai kalvaukseen jyrsintä- ja sorvausmonitoimikoneissa.
Huomautus
Vain nimellis-⌀:lle.
Ei sovi tarkkuus-ER-holkki-istukkaan CENTRO P.
Tekniset tiedot
| Kokonaispituus l | 29 mm |
|---|---|
| Ulkohalkaisija ⌀ d | 17 mm |
| Kartio | ET 16 |
| Aksiaalikompensaatio | 0,1 mm |
| Säteittäiskompensointi r kierteityksessä | 0,3 mm |
| Radiaalikompensaatio r kalvamisessa | 0,05 mm |
| Tuotetyyppi | Kiristysholkki |
| Normi | Konepajan standardi |
| Nimellinen kiinnitys-⌀ d | 3.5 mm |
Tuotetiedot
| Tuotenumero | 309445 |
|---|---|
| EAN | 4045197782847 |
