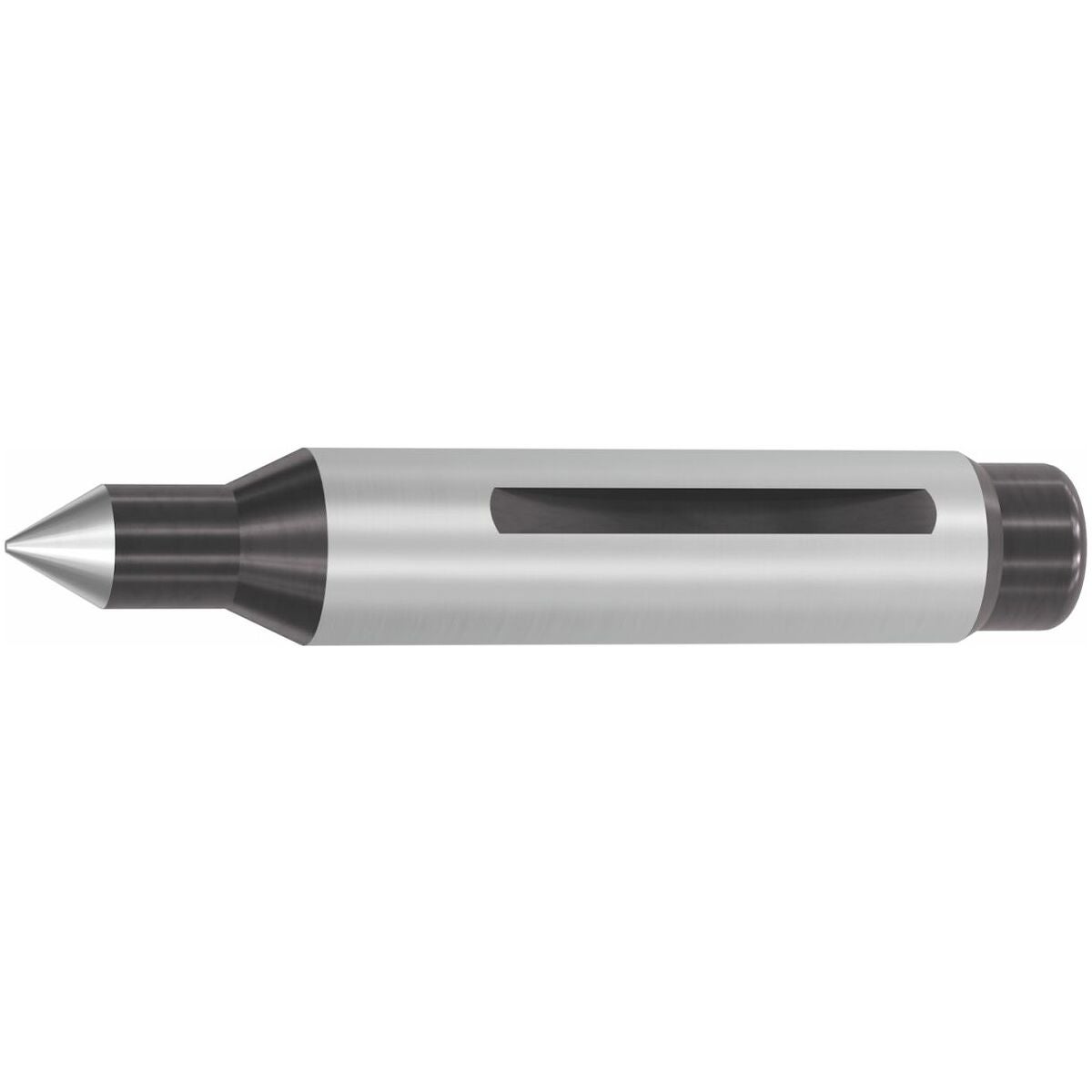

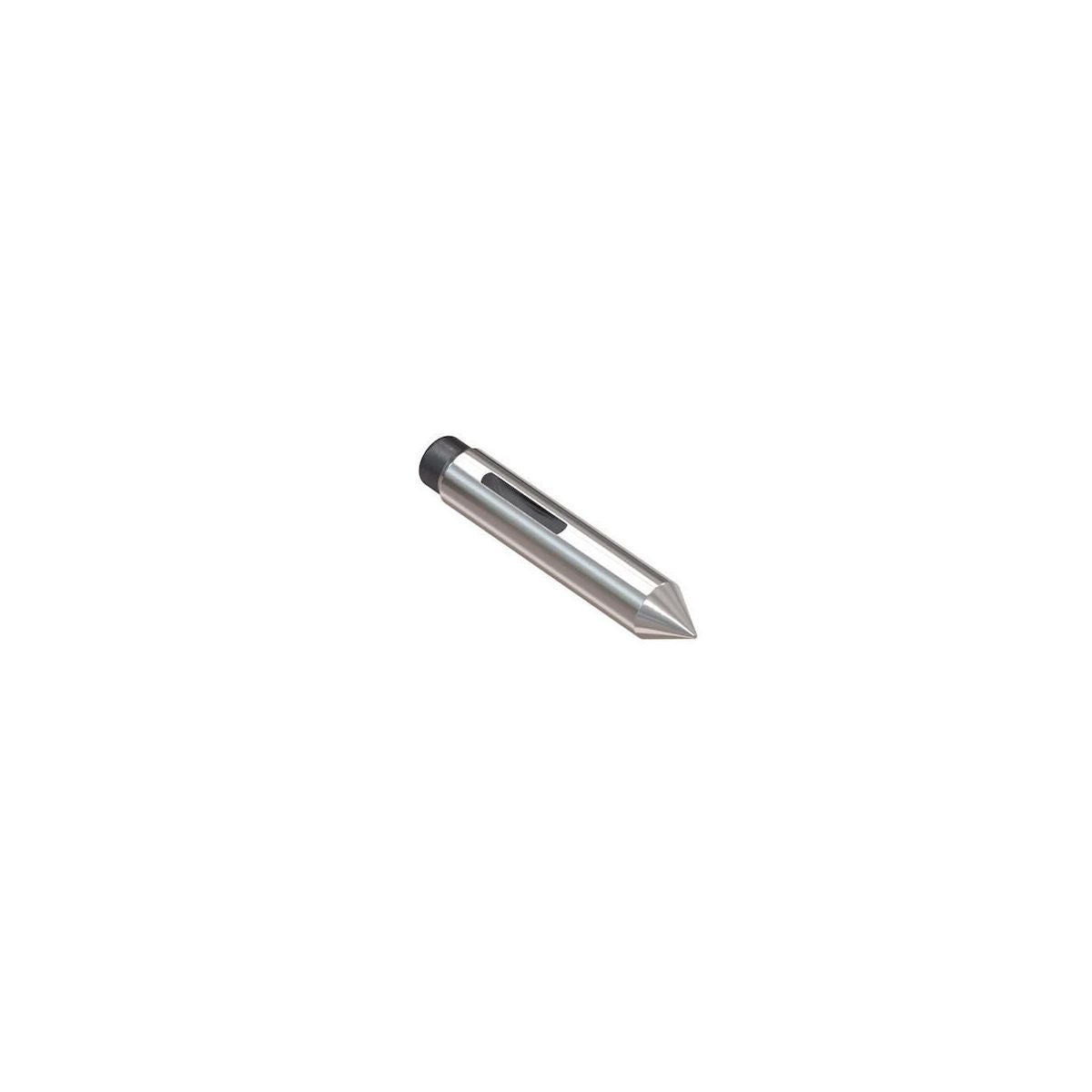

Keskityskärki CoAE vetotappia varten

Tuotekuvaus

Sopii
Perusyksikkö nro 327521, 327541.

Rakenne
Vetotapit ovat kiinnitystyökaluja mekaanisessa valmistuksessa. Ne on tarkoitettu vääntömomentin siirtoon koneen karalta työkappaleeseen. Vetotappien avulla akselit kiinnitetään kärkien väliin työstökoneissa. Työkappaleen koko ulkokontuuri voidaan viimeistellä yhdellä kiinnityksellä. Kiinnityksen ansiosta työkappaleen keskelle voidaan täyttää korkeat säteisheiton vaatimukset.
CoAE on vetotappi, joka kiinnitetään käsin sorviin. Sitä käytetään pääasiassa sorvaukseen koko pituudelta. Komponentit kiinnitetään päistään. Samassa kiinnityksessä voidaan lisäksi tehdä jyrsintää. Se erottuu tasaisella kiinnitysvoimalla myös epätasaisilla päätypinnoilla tai suuremmilla kohtisuoruuspoikkeamilla. Kiinnitys on säteittäisesti välyksetön. Modulaarisen rakenteen ansiosta yhdellä vetotapilla voidaan käyttää erilaisia kärkiä ja erilaisia vetolevyjä, jolloin voidaan työstää monia eri geometrioita. CoAE korvaa Röhm CoA -vetotapin. Soveltuu työstökoneisiin, joissa on manuaalinen kiinnitys.

Huomautus
Ei sovi vanhaan CoA-järjestelmään.

Tekniset tiedot

Tuotetiedot
