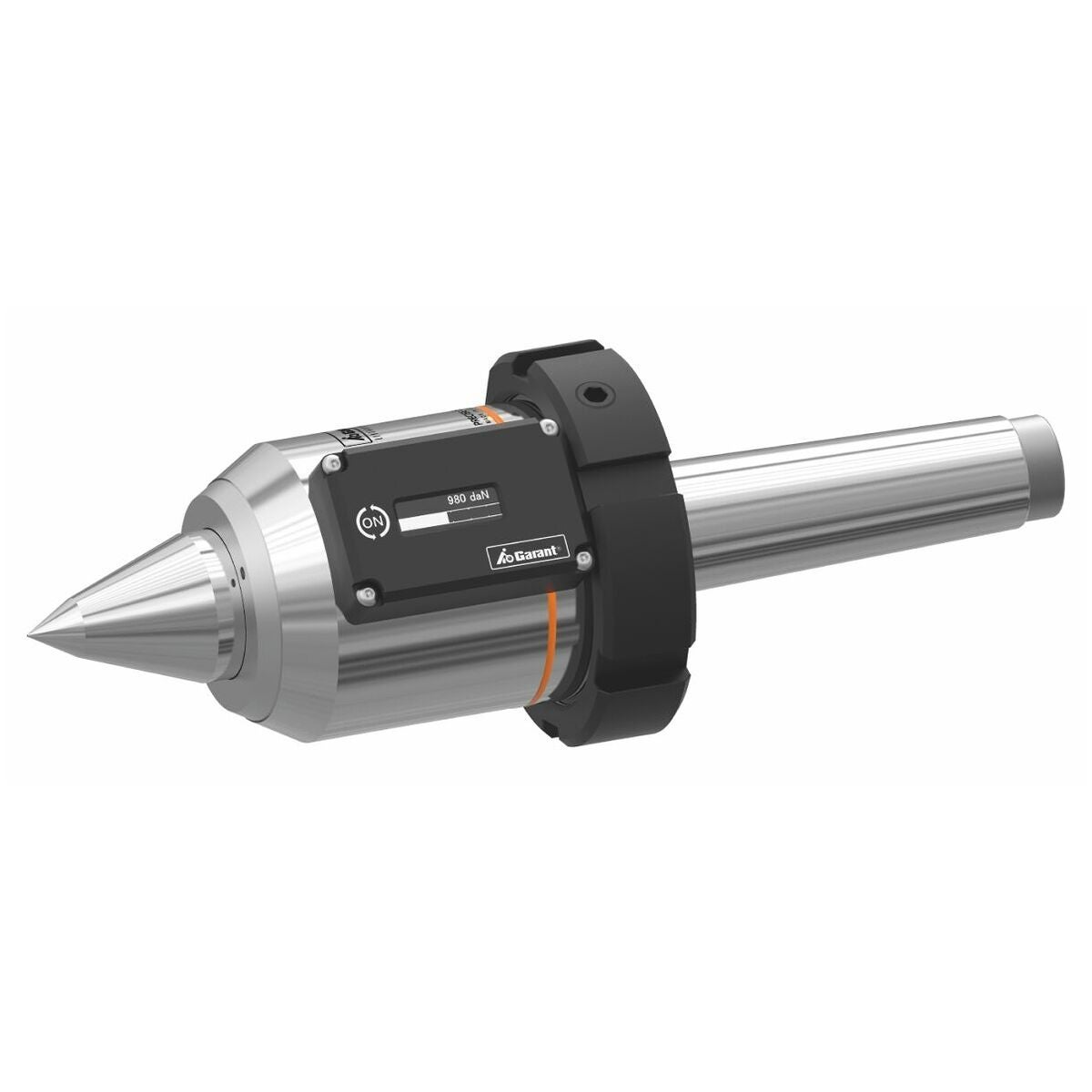

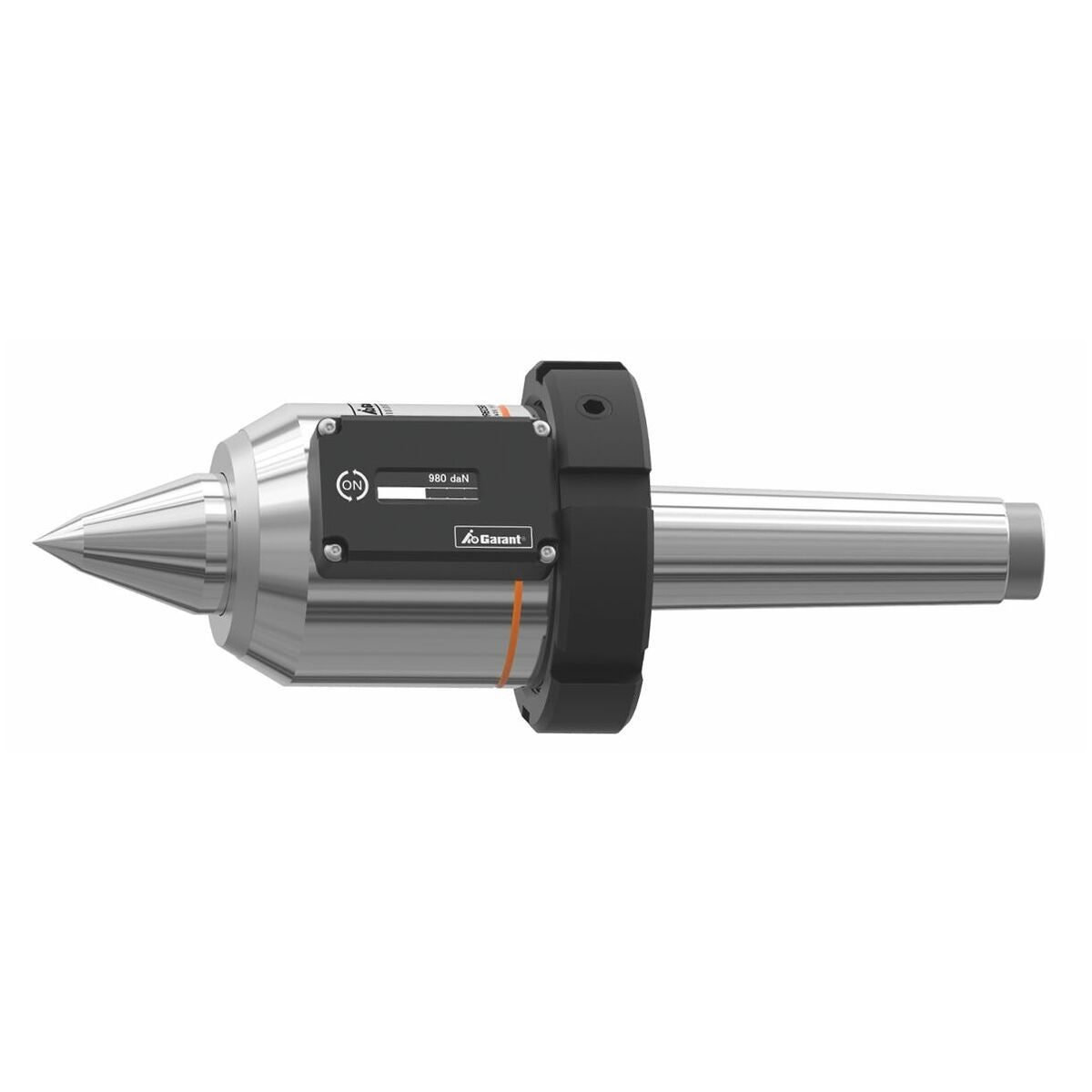

Pyörivä keskiökärki digitaalisella paineilmaisimella ja pidennetyllä kärjellä
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Kuvaus
Keskityskärkiä käytetään pääasiassa sorveissa pitkien ja hoikkien työkappaleiden tukena, koska tällaisissa työkappaleissa on muuten vaara, että ne taipuvat tai alkavat vispata vallitsevien voimien vaikutuksesta.
Keskityskärki kiinnitetään morsekartiolla. Työkappale kiinnitetään istukkaan ja keskitysporan avulla tehdään upotus. Uudelleenkiinnityksen jälkeen keskityskärki viedään paikalleen.
Rakenne

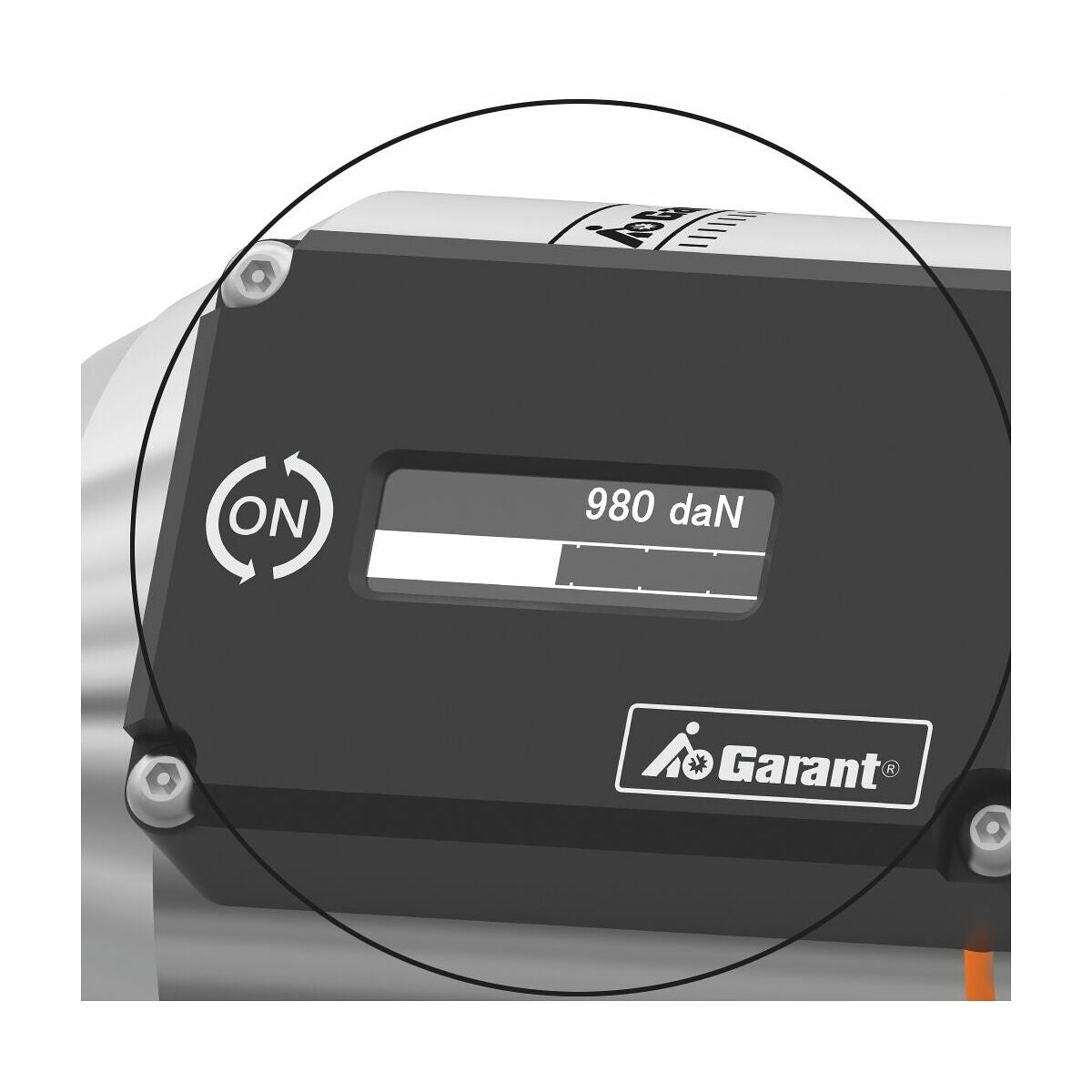

- Syötetty puristuspaine voidaan lukea suoraan runko-osasta analogiselta tai digitaaliselta näytöltä.
- Pyörivää kärkeä tukee lautasjousipaketti, jonka joustomatka on noin 3,7 mm analogisena ja 2,6 mm tai 2,8 mm digitaalisena.
- Lyhyt, tukeva rakenne pituusakselilla; pyörivä kärki on läpikarkaistu ja hienohiottu.
- Suurin mahdollinen tarkkuus tarkan vierintälaakeroinnin ansiosta.
- Irrotuskierre ja irrotusmutteri.
- Erikoistiiviste likaa ja jäähdytysnestettä vastaan; huoltovapaa pitkäaikaisvoitelun ansiosta.
Pidennetyllä kärjellä, kärkikulma 60°/ 40°
Käyttötiedot
Aina kun puristuspaine on pidettävä määrätyissä rajoissa, joko jotta työkappale ei muuttuisi muodoltaan tai jotta varmistetaan turvallinen kiinnitys riittävällä paineella.
- Kärkenä yhdessä hydromekaanisten vetokärkien nro 327451–327541 kanssa, koska vetimien on painuttava työkappaleeseen.
- Työkappaleille, jotka laajenevat merkittävästi työstön aikana syntyvän suuren lämmön vuoksi.
- Pitkien, hoikkien työkappaleiden kiinnitykseen taipumisen estämiseksi.
- Raskaiden työkappaleiden kiinnitykseen, kun tarvitaan hallittua puristusvoimaa. <Toiminta
- Asetettu puristuspaine voidaan lukea suoraan rungosta analogisesta tai digitaalisesta näytöstä.
- Pyörivää kärkeä tukee lautasjousipaketti, jousiliike noin 3,7 mm analogisena ja 2,6 mm tai 2,8 mm digitaalisena.
- Lyhyt, tukeva rakenne pitkällä akselilla; pyörivä keskiökärki läpikarkaistu ja hienohiottu.
- Suurin mahdollinen tarkkuus tarkan vierintälaakeroinnin ansiosta.
- Irrotuskierre ja irrotusmutteri.
- Erikoistiiviste suojaa lialta ja jäähdytysnesteeltä; huoltovapaa pitkäaikaisvoitelun ansiosta.
- Keskiökärkenä yhdessä hydromekaanisten vetokeskiöiden kanssa nro 327451 − 327541, koska vetäjät on painettava kappaleeseen.
- Kappaleille, jotka laajenevat merkittävästi työstön suuren lämmöntuoton vuoksi.
- Pitkien, hoikkien kappaleiden kiinnitykseen taivutuksen estämiseksi.
- Raskaiden kappaleiden kiinnitykseen, kun vaaditaan hallittua puristusvoimaa.
IP55: suoja suihkuvedeltä kaikista suunnista ja suoja sisäisiltä pölykertymiltä (pölysuojattu) sekä täydellinen kosketussuoja.
Kuvaus
Keskiökärkiä käytetään pääasiassa sorveissa pitkien ja hoikkien kappaleiden tukena, koska tällaisissa kappaleissa on muuten vaara, että ne taipuvat tai heittävät vallitsevien voimien vuoksi.
Keskiökärki kiinnitetään morsekartiolla. Kappale kiinnitetään istukkaan ja siihen tehdään upotus keskiöporalla. Uudelleenkiinnityksen jälkeen keskiökärki viedään paikalleen.
Rakenne
Pidennetyllä kärjellä, kärkikulma 60°/ 40°
Käyttötiedot
Aina kun puristuspaine on pidettävä tietyissä rajoissa, joko jotta kappale ei muotuisi tai jotta varma kiinnitys voidaan taata riittävällä paineella.

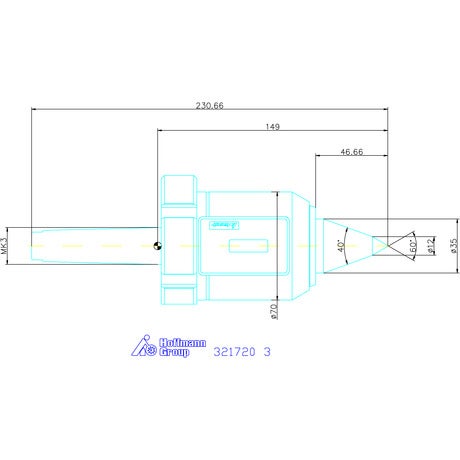

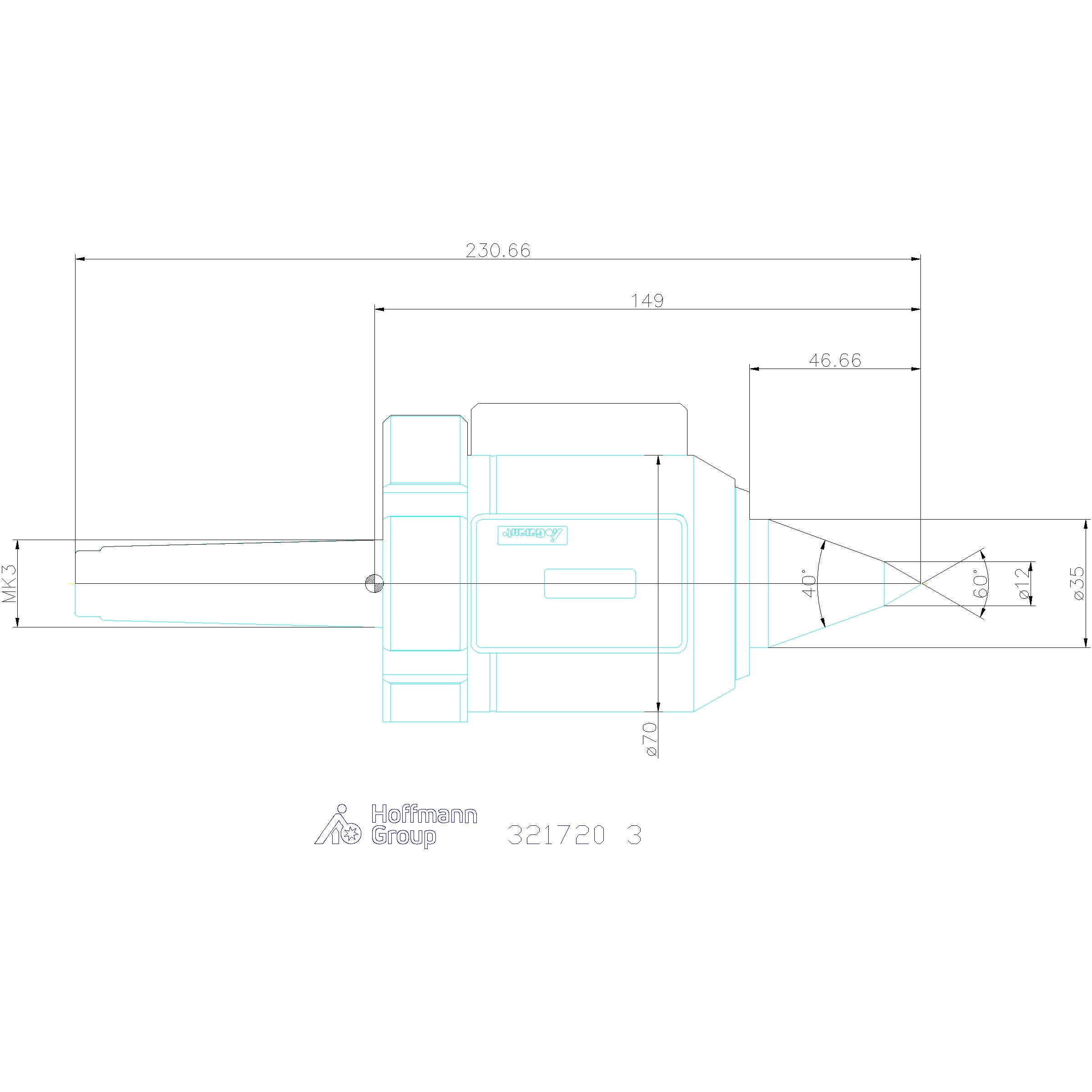

Tekniset tiedot
| Tuotetyyppi | keskityskärki |
|---|---|
| Työkappaleen painolle | 300 kg |
| Suurin radiaalinen heitto | 0.005 mm |

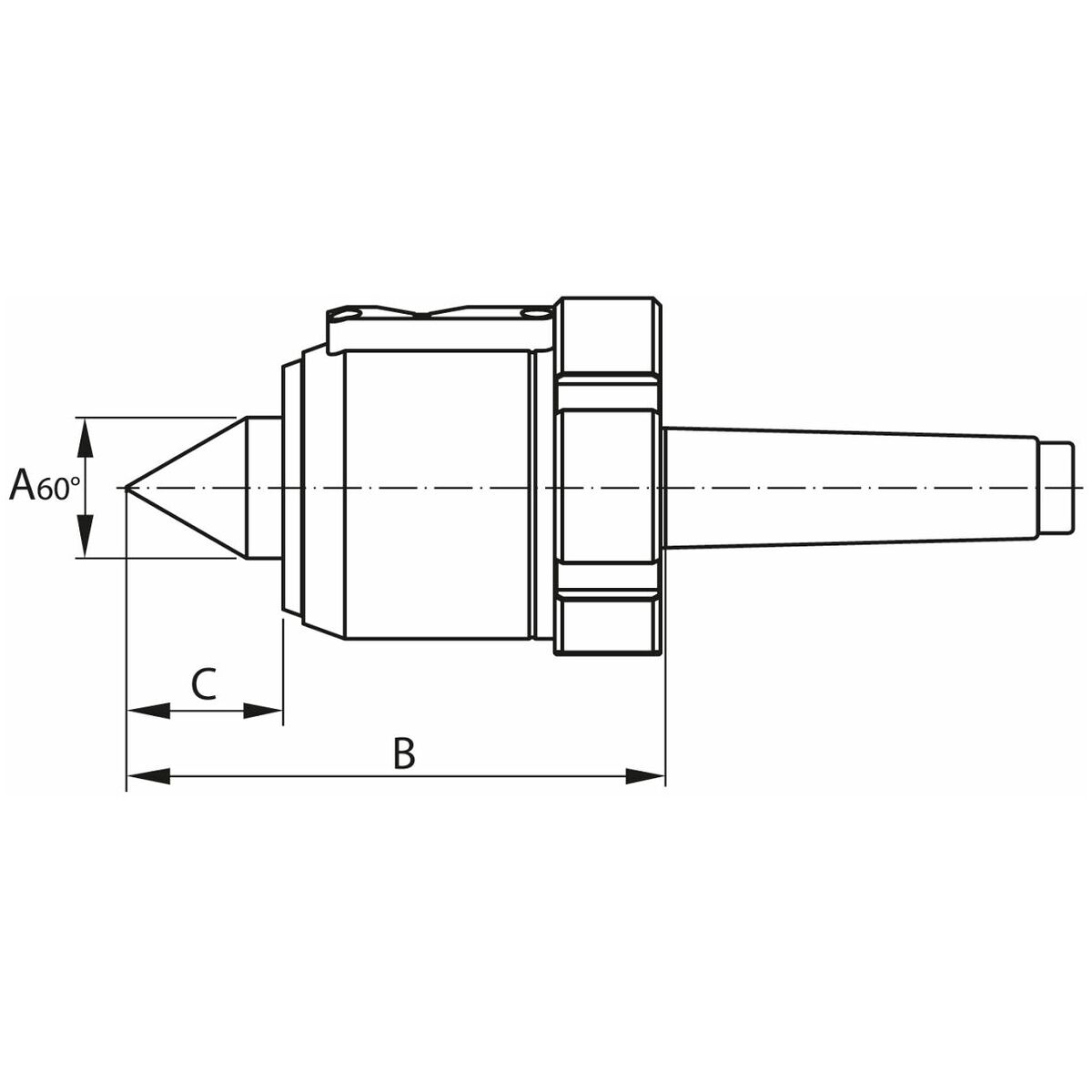

| Tehokas pituus b | 150 mm |
| Suurin kärjen ⌀ 60° a | 35 mm |
| Morse-kartio | MK3 |
| Kärjen pituus c | 46 mm |
| Suurin aksiaalinen kiristysvoima | 1080 daN |
| Suurin kärkihalkaisija 40° a | 12 mm |
| IP-suojausluokka | IP 55 |
| Energiansyöttö | energy-harvesting |
| Kotelon ⌀ | 70 mm |
Tuotetiedot
| Tuotenumero | 321720 |
|---|---|
| EAN | 4062406127305 |
