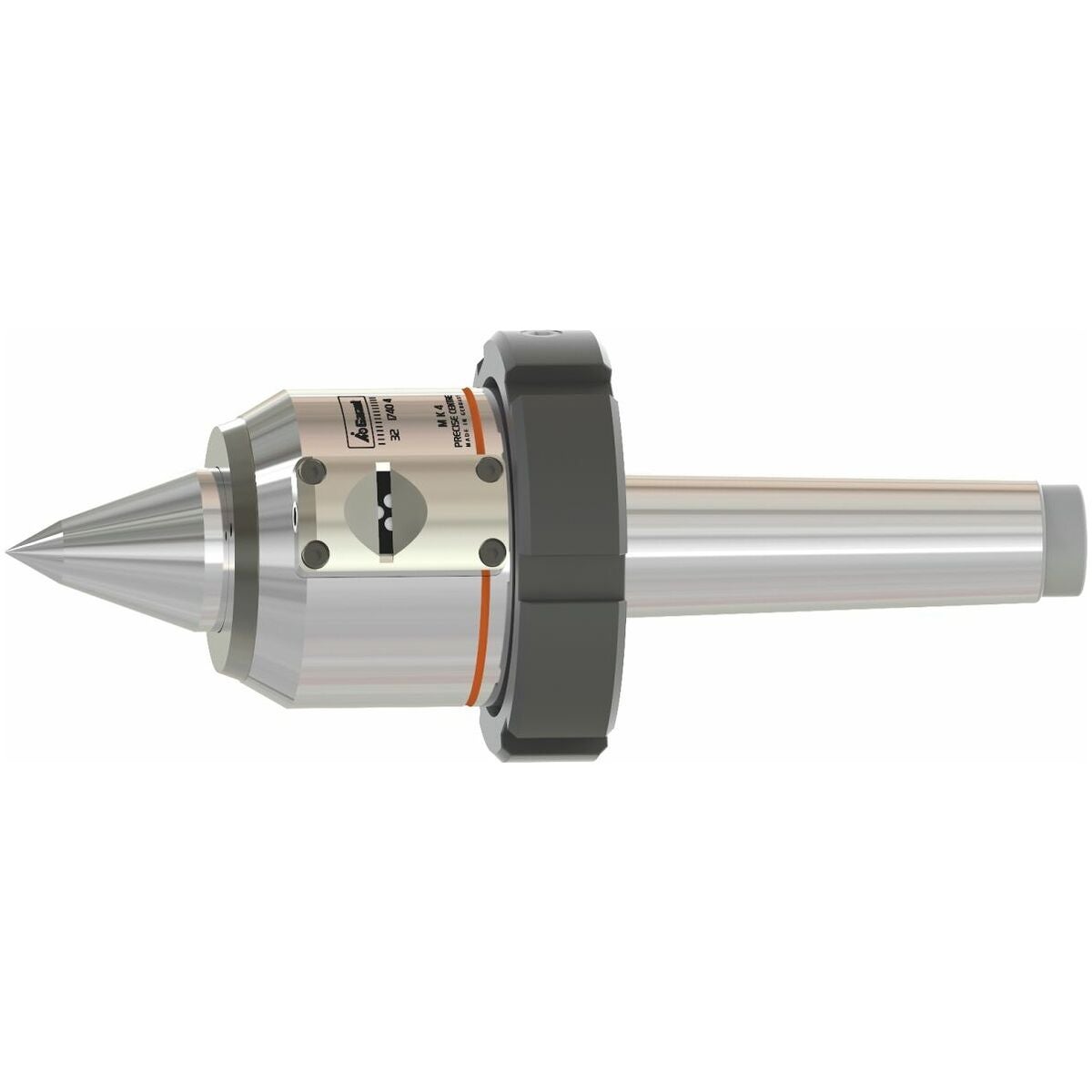

Pyörivä pyörökärki analogisella puristusvoiman ilmaisimella ja pidennetyllä kärjellä

Tuotekuvaus

Kuvaus
Keskityskärkiä käytetään pääasiassa sorveissa pitkien ja kapeiden työkappaleiden tukena, koska tällaisille työkappaleille on muuten vaarana, että ne taipuvat alaspäin tai alkavat vispata vallitsevien voimien vuoksi.
Keskityskärki kiinnitetään Morse-kartiolla. Työkappale kiinnitetään istukkaan ja upotus tehdään keskiöporalla. Uudelleenkiinnityksen jälkeen keskityskärki viedään sisään.

Rakenne

• Asetettu puristuspaine voidaan lukea suoraan runko-osasta analogisesta tai digitaalisesta näytöstä.
• Pyörivää kärkeä tukee lautasjousipaketti, jonka joustomatka on noin 3,7 mm analogisena ja 2,6 mm tai 2,8 mm digitaalisena.
• Lyhyt, tukeva rakenne pituusakselilla; pyörivä kärki kauttaaltaan karkaistu ja hienohiottu.
• Maksimaalinen tarkkuus tarkkuusvierintälaakeroinnin ansiosta.
• Irrotuskierteellä ja irrotusmutterilla.
• Erikoistiiviste likaa ja leikkuunestettä vastaan; huoltovapaa jatkuvan voitelun ansiosta.

Pidennetyllä kärjellä, kärkikulma 60°/ 40°

Käyttötiedot
Aina kun puristuspaine on pidettävä tietyissä rajoissa, joko jotta työkappale ei muutu muodoltaan tai jotta varmistetaan turvallinen kiinnitys riittävällä paineella.

• Kärkenä yhdessä hydromekaanisten ajokärkien nro 327451 − 327541 kanssa, koska ajajat täytyy painaa työkappaleeseen.
• Työkappaleille, jotka laajenevat merkittävästi työstössä syntyvän suuren lämmöntuoton vuoksi.
• Pitkien, kapeiden työkappaleiden kiinnitykseen taivuttamisen estämiseksi.
• Raskaiden työkappaleiden kiinnitykseen, kun tarvitaan hallittua puristusvoimaa.
<Toiminta
IP55: Suojaus huuhteluvedeltä kaikista suunnista ja suojaus sisäisiltä pölykerrostumilta (pölysuojattu) sekä täydellinen kosketussuoja.




Kuvaus
Keskityskärkiä käytetään pääasiassa sorveissa pitkien ja ohuiden työkappaleiden tukena, koska muuten tällaisissa työkappaleissa on vaara, että ne taipuvat tai alkavat vatkata vallitsevien voimien vuoksi.
Keskityskärki kiinnitetään morsekartiolla. Työkappale kiinnitetään istukkaan ja keskiöporaimen avulla tehdään kartioupotus. Uudelleenkiinnityksen jälkeen keskityskärki tuodaan paikalleen.

Rakenne

• Asetettu puristuspaine voidaan lukea suoraan rungosta analogisen tai digitaalisen näytön ansiosta.
• Pyörivää kärkeä kannattelee lautasjousipaketti, jonka joustomatka on noin 3,7 mm analogisessa ja 2,6 mm tai 2,8 mm digitaalisessa versiossa.
• Lyhyt, tukeva rakenne pitkittäisakselilla; pyörökärki läpikarkaistu ja hienohiottu.
• Maksimaalinen tarkkuus tarkkuusrullalaakeroinnin ansiosta.
• Irrotuskierteellä ja irrotusmutterilla.
• Erikoistiiviste likaa ja jäähdytysnestettä vastaan; huoltovapaa jatkuvan voitelun ansiosta.


Pidennetyllä kärjellä, kärjen kulma 60°/ 40°

Käyttötiedot
Aina kun puristuspaine on pidettävä tietyissä rajoissa, joko jotta työkappale ei deformoidu tai jotta varmistetaan turvallinen kiinnitys riittävällä paineella.

• Pyörökärkenä yhdessä hydromekaanisten veto-/mukanaottavien pyörökärkien nro 327451 − 327541 kanssa, koska mukanaottajien on painuttava työkappaleeseen.
• Työkappaleille, jotka laajenevat merkittävästi koneistuksessa syntyvän suuren lämmön vuoksi.
• Pitkien, ohuiden työkappaleiden kiinnitykseen taipumisen estämiseksi.
• Raskaiden työkappaleiden kiinnitykseen, kun vaaditaan hallittua puristusvoimaa.

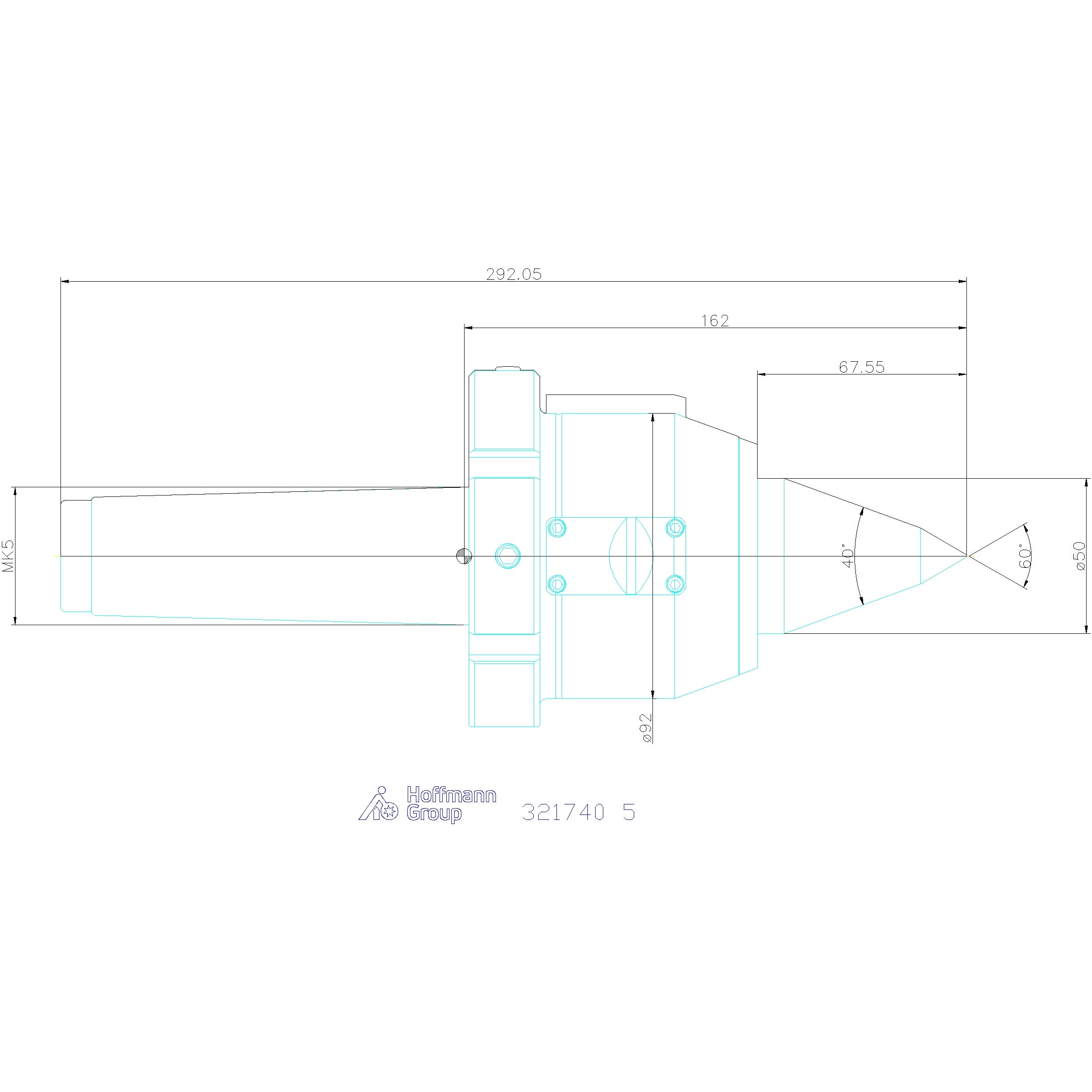

Tekniset tiedot

Tuotetyyppi	keskityskärki
Työkappaleen painolle	800 kg
Suurin radiaalinen heitto	0.005 mm
Tehokas pituus b	162 mm
Suurin kärjen ⌀ 60° a	18 mm
Morse-kartio	MK5
Kärjen pituus c	67 mm
Suurin aksiaalinen kiristysvoima	1430 daN
Suurin kärkihalkaisija 40° a	50 mm
IP-suojausluokka	IP 55
Energiansyöttö	energy-harvesting
Kotelon ⌀	92 mm

Tuotetiedot

Tuotenumero	321740
EAN	4045197947918
