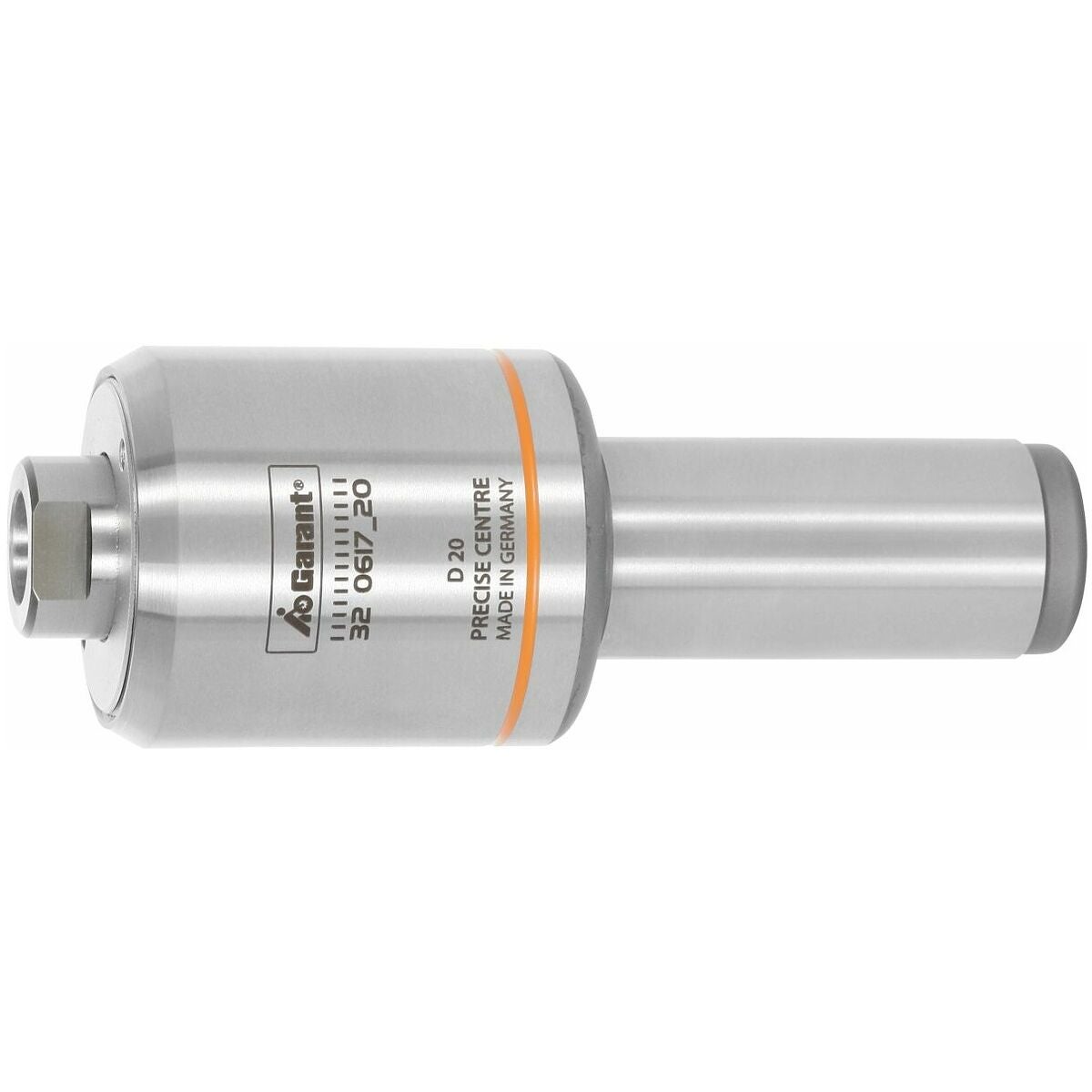

Pyörivät sorvauskärjet vaihto-osalle
Tuotekuvaus
Kuvaus
Keskityskärkiä käytetään pääasiassa sorveissa pitkien ja hoikkien työkappaleiden tukena, koska tällaisissa työkappaleissa on muuten vaara, että ne taipuvat alaspäin tai alkavat vispata vaikuttavien voimien vuoksi.
Keskityskärki kiinnitetään Morse-kartiolla. Työkappale kiinnitetään istukkaan ja keskitysporalla tehdään kartioupotus. Uudelleenkiinnityksen jälkeen keskityskärki viedään sisään.
Rakenne
- Jousitettu rakenne aksiaaliseen pituuskompensointiin työstön aikana.
- Täysin karkaistu ja hiottu. Huoltovapaa jatkuvan voitelun ansiosta.
- Erikoistiiviste estää lian ja jäähdytysnesteen tunkeutumisen sisään.
Käyttötiedot
Joustava käyttö vaihdettavien inserttien ansiosta. Yleiskäyttö revolverissa ja vastakarassa CNC-koneissa.
Erikoislisävarusteet
Vaihdettavat insertit nro 320625.
Huomautus
Inserttien vaihto avainotteista vastapäivään kiertämällä.
Rakenne
Sylinterivarsi kiinnitystä varten avarrinteränpitimeen, holkkipitimeen tai Hydrodehn-kiristysistukoihin; lisärevolverin kiinnitystä varten.
Kuvaus
Keskityskärkiä käytetään pääasiassa sorveissa pitkien ja hoikkien työkappaleiden tukena, koska tällaiset kappaleet voivat muuten vallitsevien voimien vuoksi taipua tai heittää.
Keskityskärki kiinnitetään Morse-kartiolla. Työkappale kiinnitetään istukkaan ja tehdään upotus keskitysporalla. Uudelleenkiinnityksen jälkeen keskityskärki viedään paikalleen.
Rakenne
- Jousitettu rakenne aksiaaliseen pituuskompensointiin työstön aikana.
- Läpikarkaistu ja hiottu. Huoltovapaa jatkuvan voitelun ansiosta.
- Erikoistiiviste estää lian ja lastuamisnesteen tunkeutumisen sisään.
Käyttötiedot
Joustava käyttö vaihdettavien insertien ansiosta. Yleiskäyttö revolverissa ja vastakarassa CNC-koneissa.
Erikoistarvikkeet
Vaihdettavat insertit nro 320625.
Huomautus
Insertit vaihdetaan avainkahvoissa kiertämällä vastapäivään.

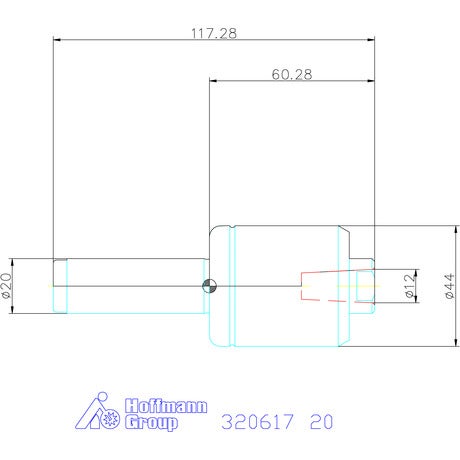

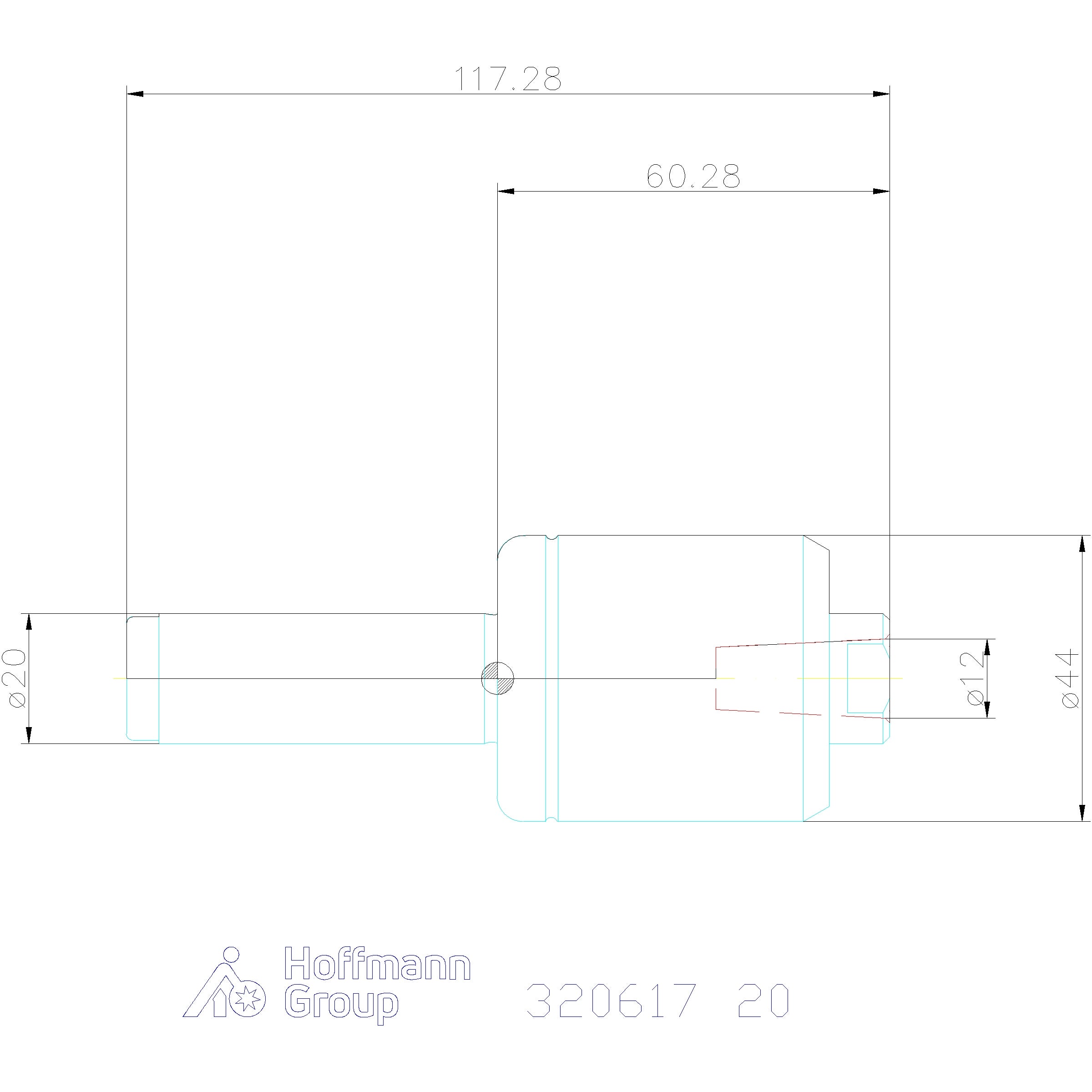

Tekniset tiedot
| Tuotetyyppi | keskityskärki |
|---|---|
| Työkappaleen painolle | 300 kg |
| Rungon ⌀ d | 44 mm |
| Enimmäiskierrosluku: | 3000 min-1 |
| Radiaalinen heitto | 0.01 mm |
| Jousiliike | 3 mm |
| Kartio | Varren ⌀ 20 mm |
| ⌀ d | 20 mm |
| Varren halkaisija d1 | 12 mm |
| Tehollinen pituus l1 | 51 mm |
| Sopiva värikoodi | k12 |
| Kokonaispituus l | 118 mm |
Tuotetiedot
| Tuotenumero | 320617 |
|---|---|
| EAN | 4045197773630 |
