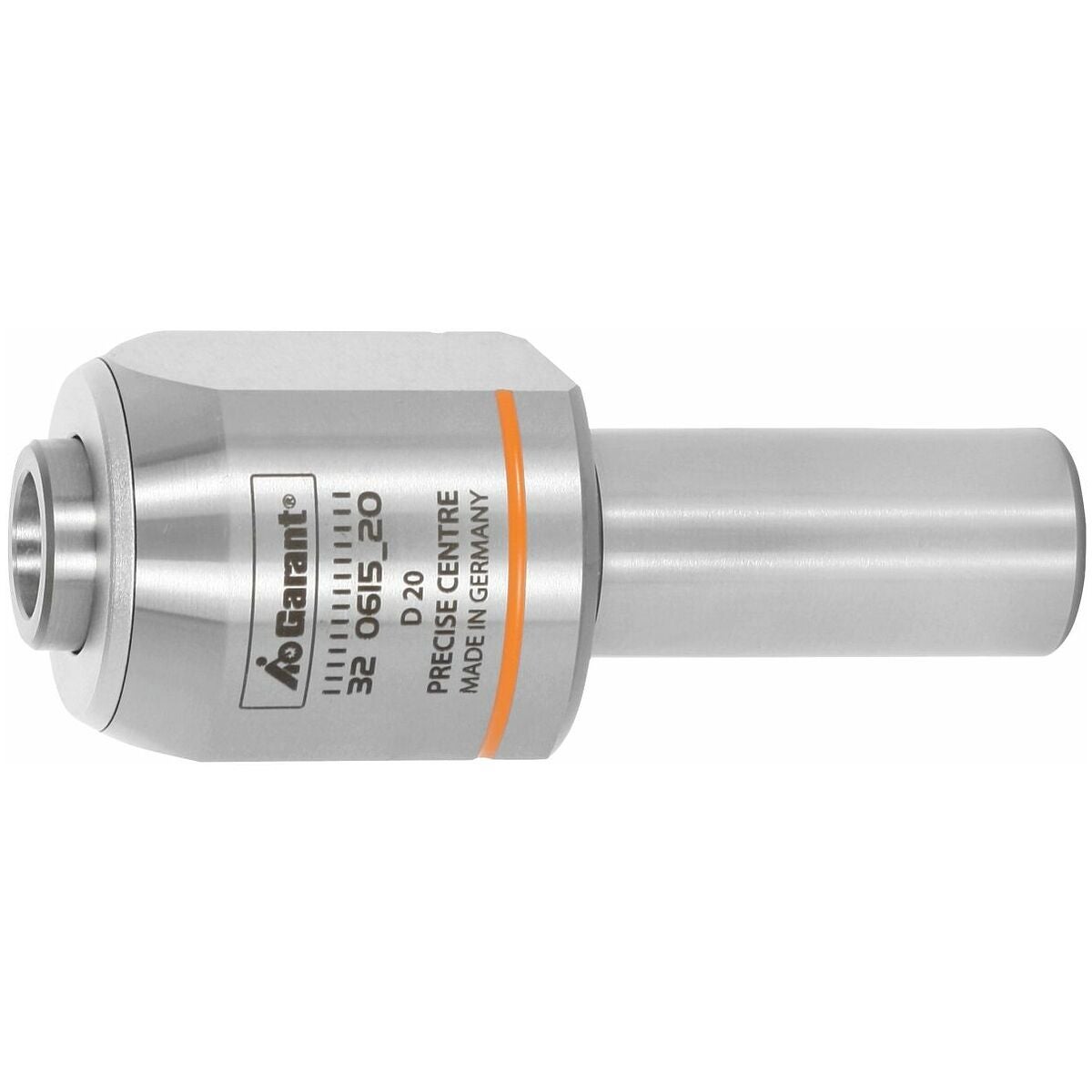

Pyörivät sorvauskärjet vaihto-osalle 20 20

Tuotekuvaus

Kuvaus
Keskiöitä käytetään pääasiassa sorveissa pitkien ja hoikkien työkappaleiden tukena, koska tällaisissa työkappaleissa on muuten vaara, että ne taipuvat alaspäin tai alkavat heittää vallitsevien voimien vaikutuksesta.
Keskiö kiinnitetään morsekartiolla. Työkappale kiinnitetään istukkaan ja siihen tehdään upotus keskiöporalla. Uudelleenkiinnityksen jälkeen keskiö viedään paikalleen.

Rakenne

• Jousitettu rakenne aksiaaliseen pituuskompensointiin työstön aikana.
• Kokonaan karkaistu ja hiottu. Huoltovapaa jatkuvan voitelun ansiosta.
• Erikoistiiviste estää lian ja jäähdytysnesteen tunkeutumisen sisään.

Käyttötiedot

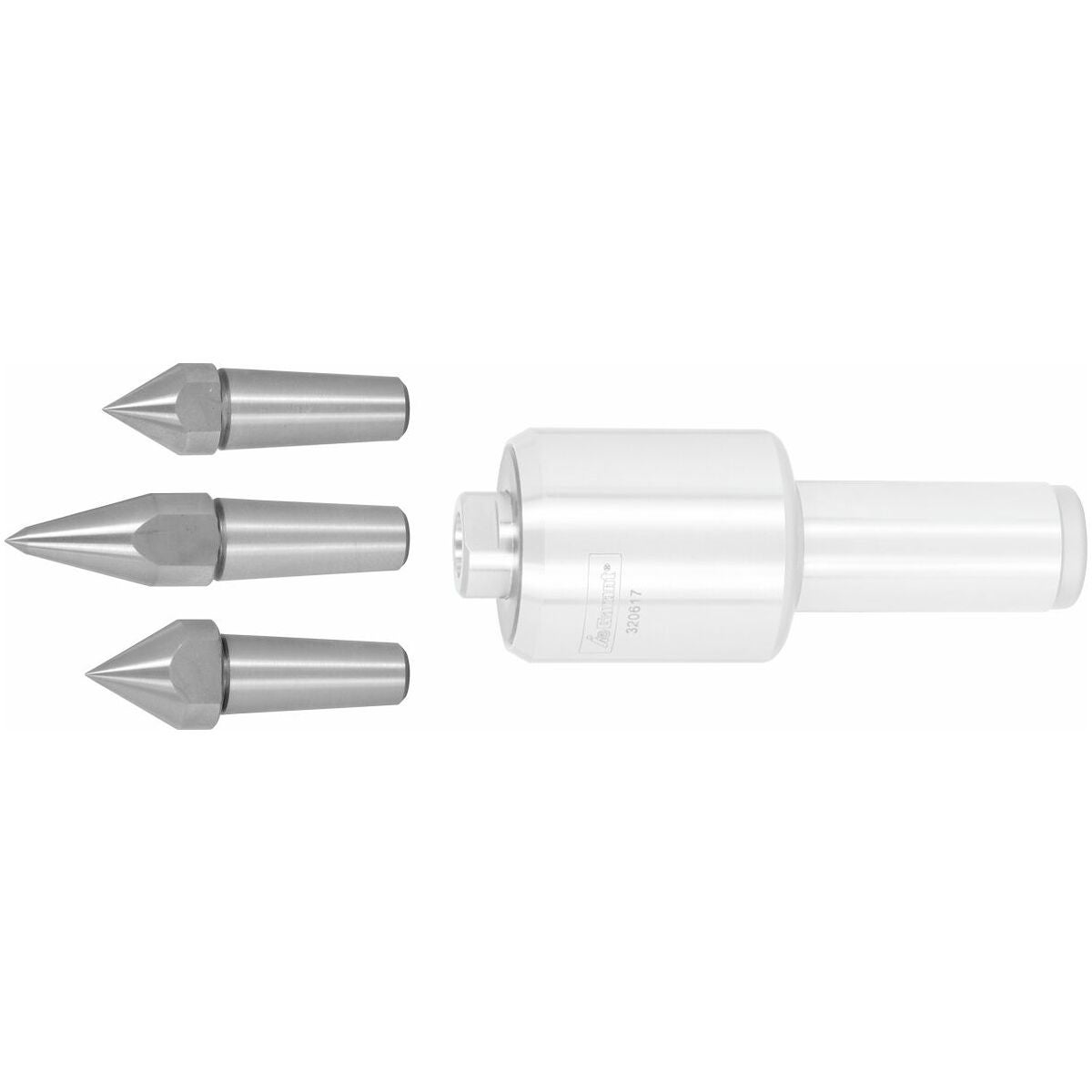

Joustava käyttö vaihdettavien insertien ansiosta. Yleiskäyttö revolveriin ja vastakaraan CNC-koneissa.

Toimitussisältö
Sisältää irrotushaarukan insertien irrottamiseen.

Erikoislisävarusteet

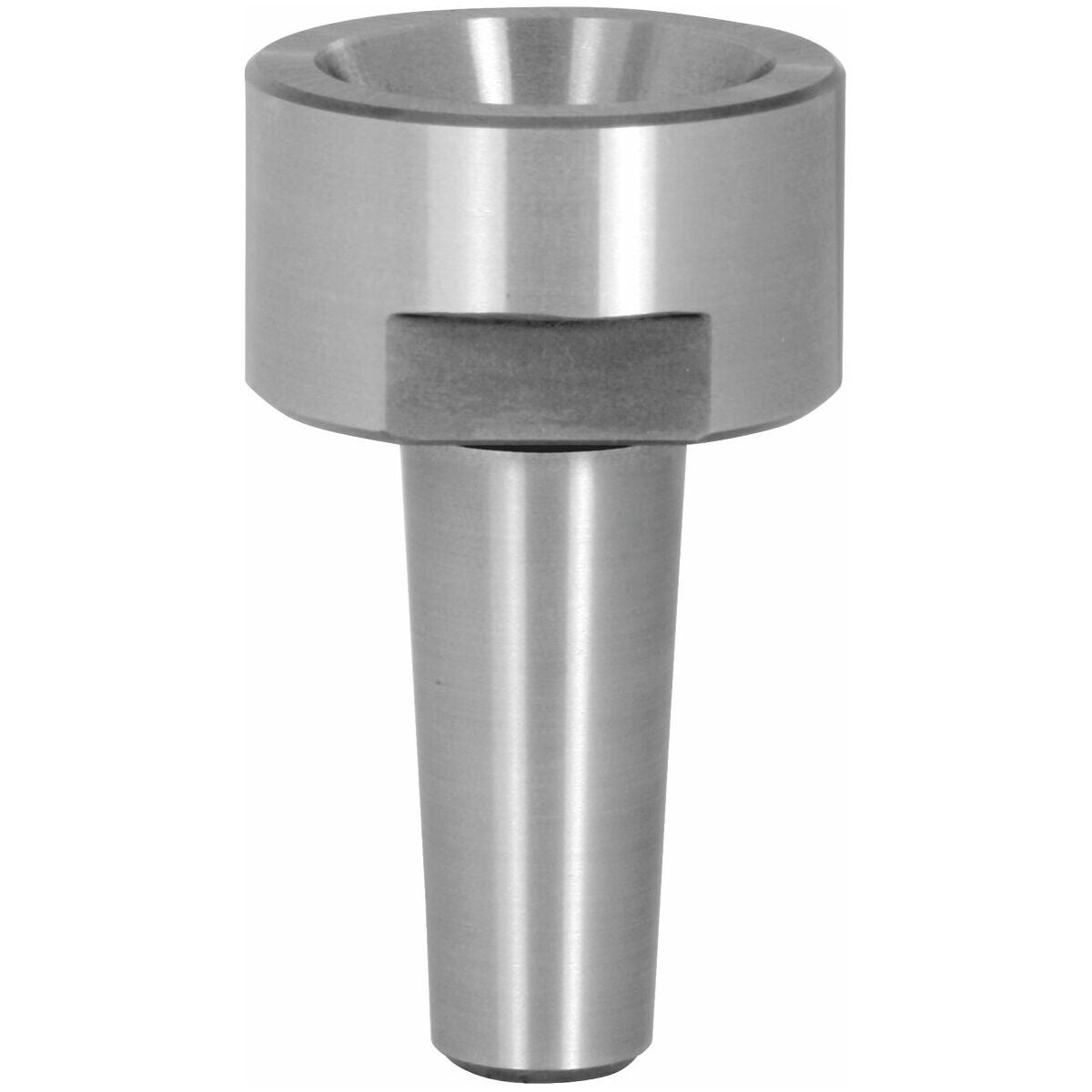

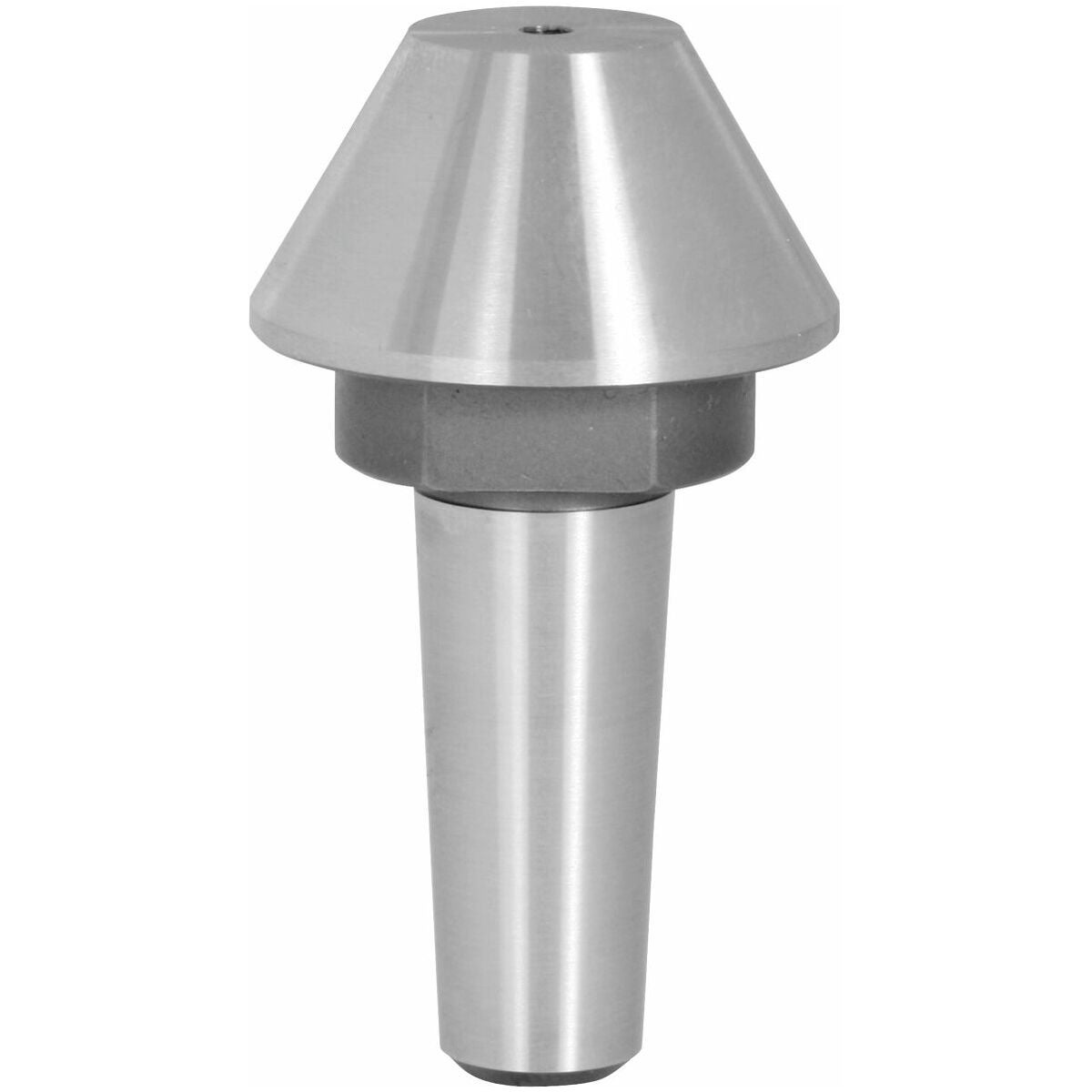

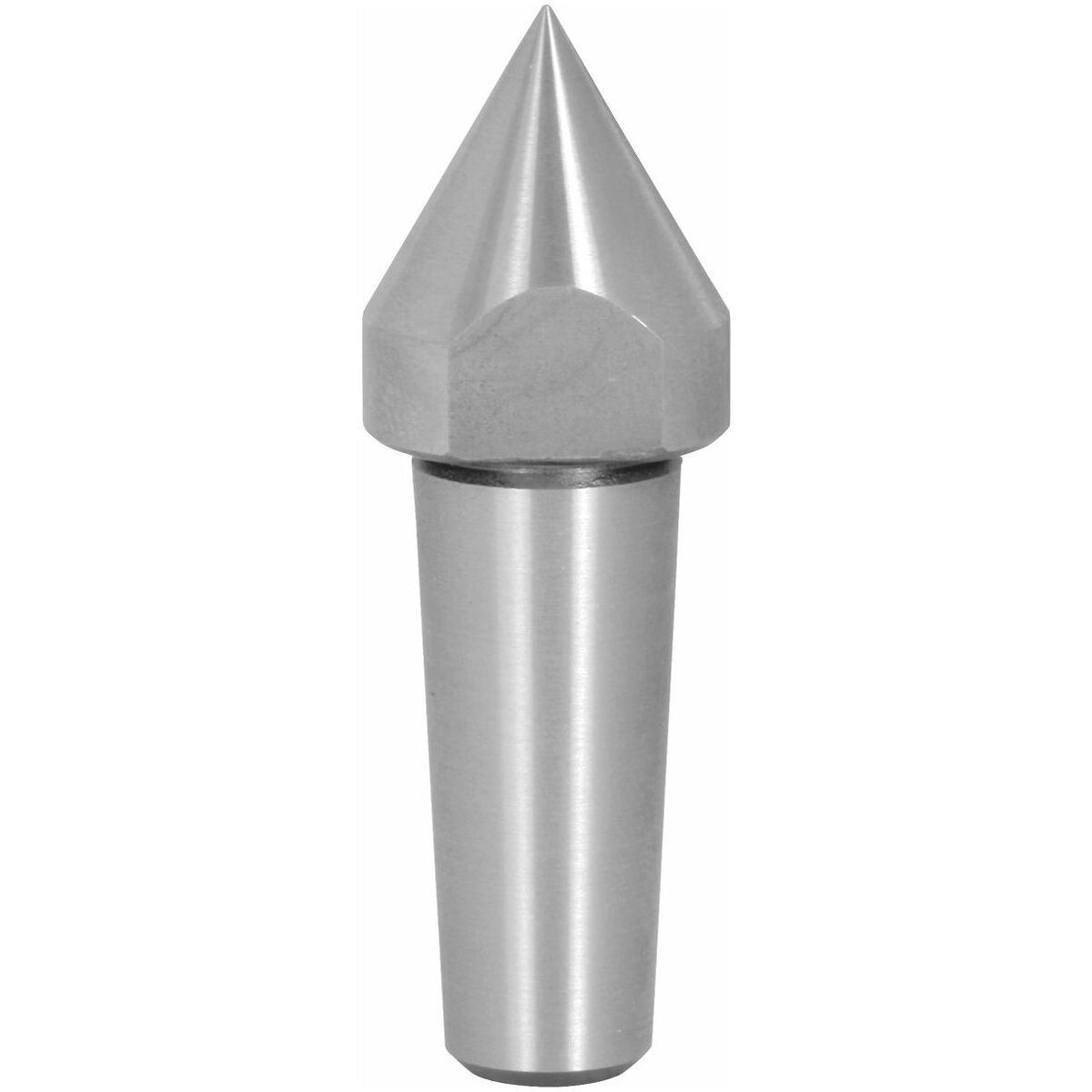

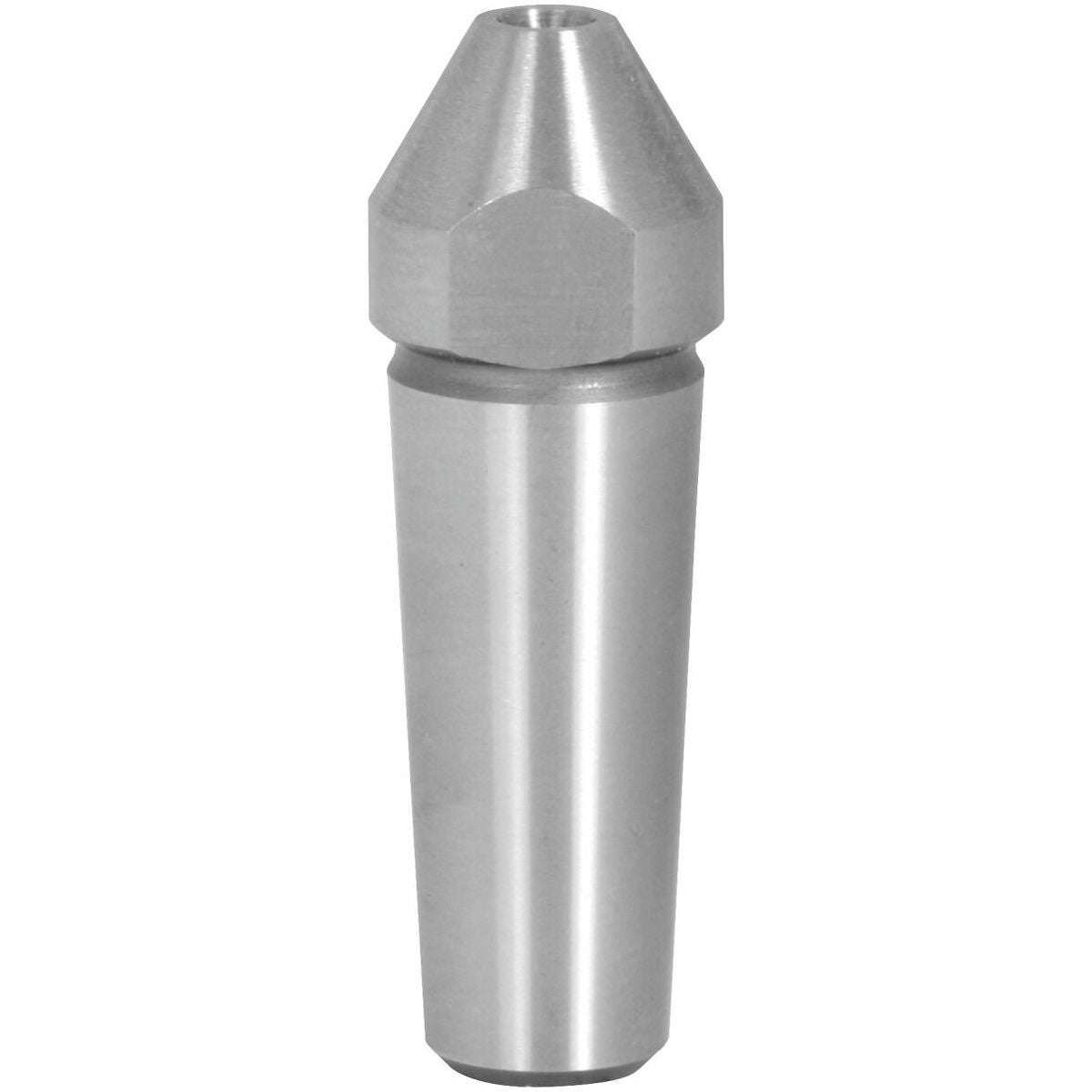

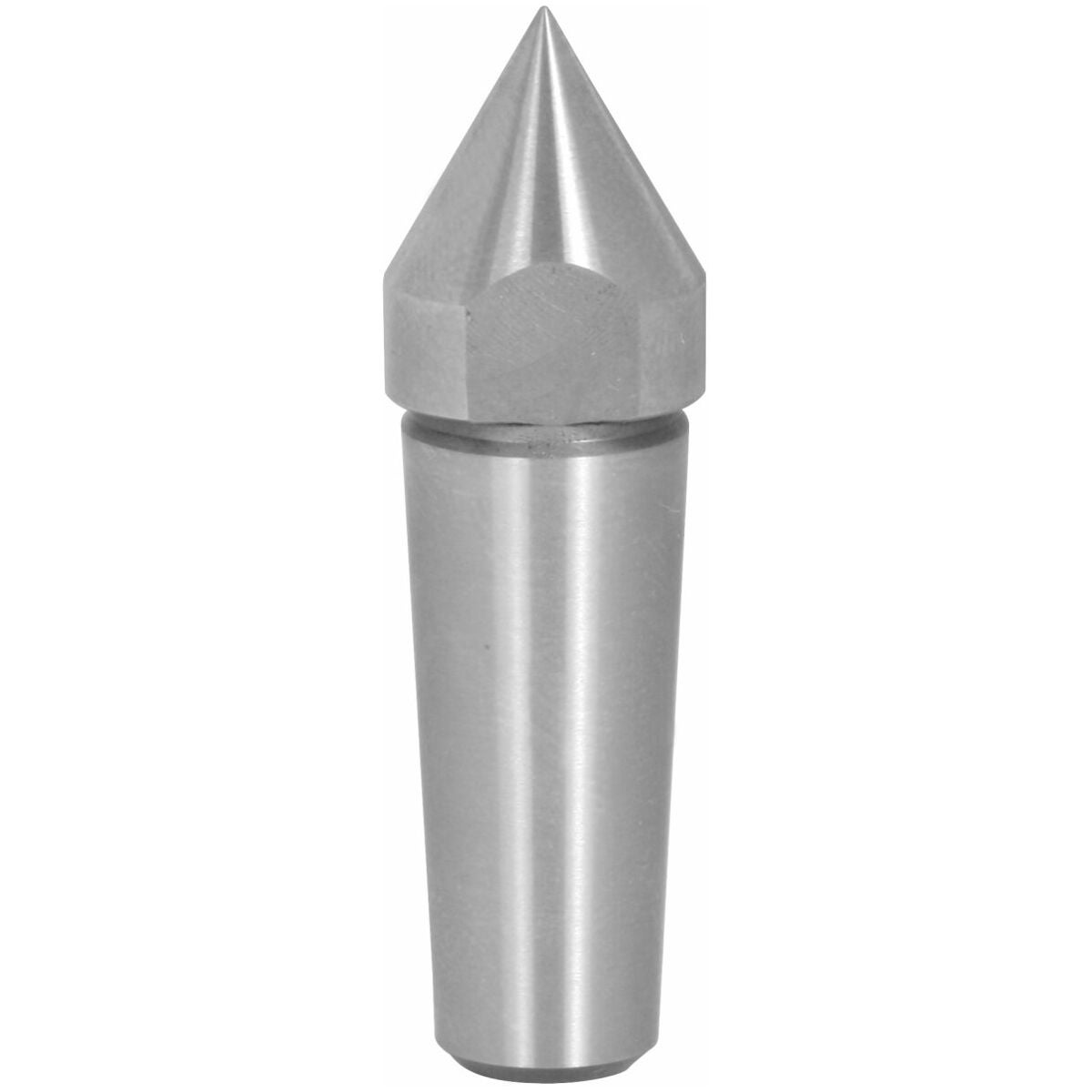

Vaihdettavat insertit nro 320625.
Rakenne

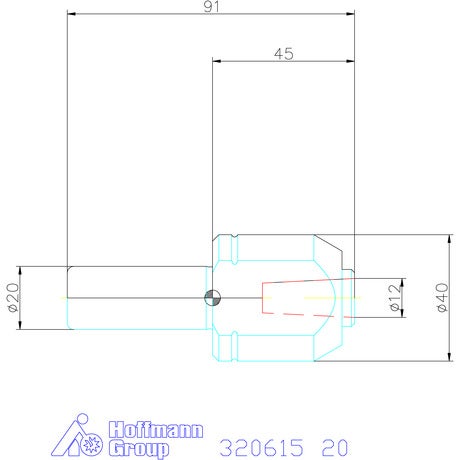

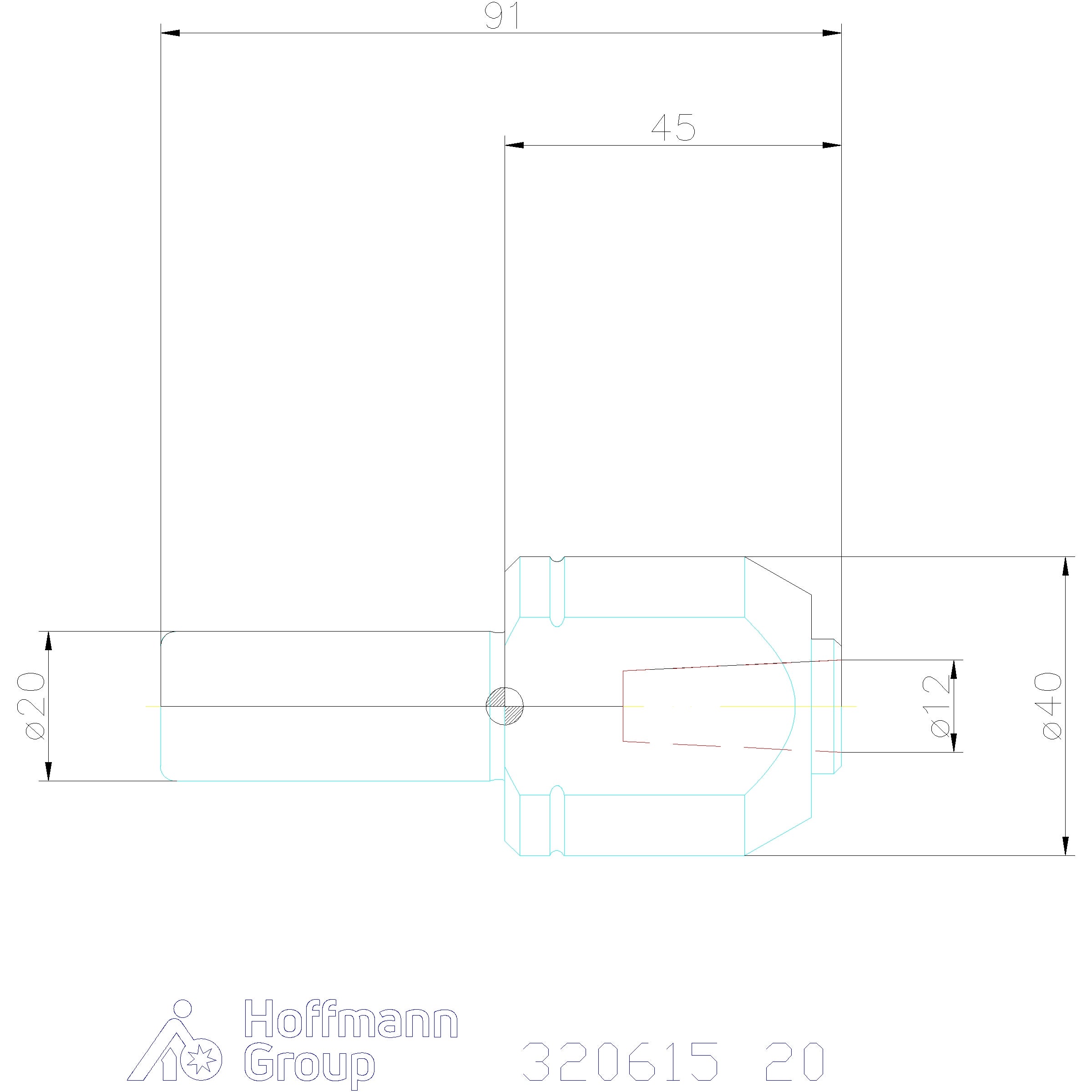

Sylinterimäinen varsi kiinnitystä varten poratankopitimeen, holkkipitimeen tai Hydrodehn-kiristysistukoihin; lisärevolverin kiinnittämistä varten.

Kuvaus
Keskityskärkiä käytetään pääasiassa sorveissa tukemaan pitkiä ja ohuita työkappaleita, koska muuten on vaarana, että ne taipuvat tai heittävät vallitsevien voimien vuoksi.
Keskityskärki kiinnitetään Morse-kartiolla. Työkappale kiinnitetään istukkaan ja keskitysporalla tehdään kartioupotus. Uudelleenkiinnityksen jälkeen keskityskärki työnnetään sisään.

Rakenne

• Jousitettu rakenne aksiaaliseen pituuskompensointiin työstön aikana.
• Kokonaan karkaistu ja hiottu. Huoltovapaa jatkuvan voitelun ansiosta.
• Erikoistiiviste estää lian ja jäähdytysnesteen tunkeutumisen sisään.

Käyttötiedot
Joustava käyttö vaihdettavien vaihtopalojen ansiosta. Yleiskäyttö revolverissa ja vastakarassa CNC-koneissa.

Toimitussisältö
Sis. ulosvetäjähaarukka vaihtopalojen irrotusta varten.

Erikoistarvikkeet
Vaihdettavat vaihtopalat nro 320625.

Tekniset tiedot

Tuotetiedot
