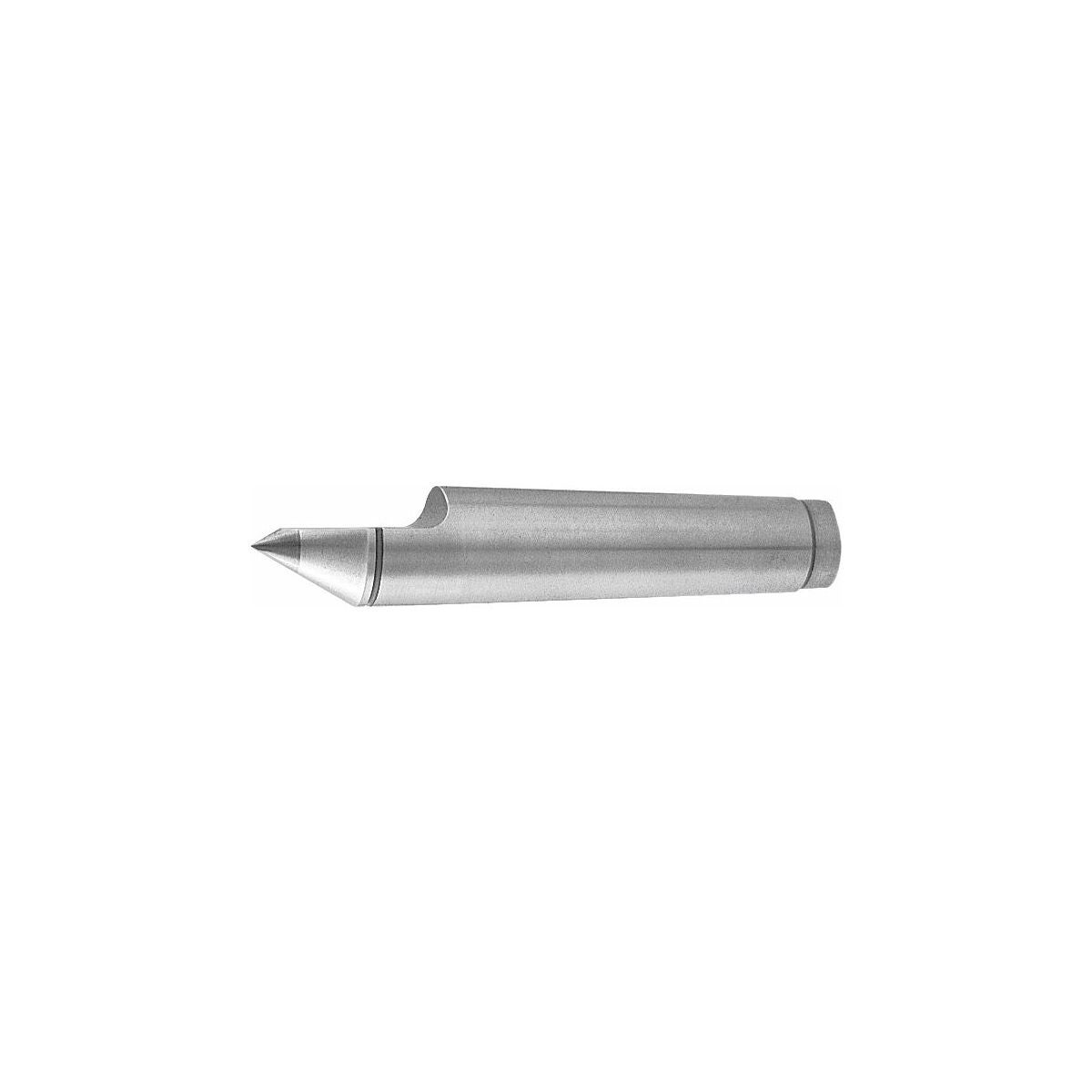

Kiinteä puolikeskus kovametallikärjellä
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Standardi
DIN 806
Kuvaus
Keskityskärkiä käytetään pääasiassa sorveissa pitkien ja hoikkien työkappaleiden tukena, koska tällaiset työkappaleet voivat muuten vallitsevien voimien vuoksi taipua alaspäin tai heittää.
Keskityskärki kiinnitetään Morsekartiolla. Työkappale kiinnitetään istukkaan ja tehdään keskiöinti keskitysporalla. Uudelleenkiinnityksen jälkeen keskityskärki viedään paikalleen.
Rakenne
Kärkikulma 60°, hiotut pinnat.
Puolikeskus, jossa on upotettu kovametallikärki. Tämä mahdollistaa erityisen hyvän pääsyn sorvityökalulle työkappaleen päätypinnalla.
Kovametallikärkisissä sorvikeskuksissa on merkintäura, joka osoittaa kärjen enimmäishiontatoleranssin.

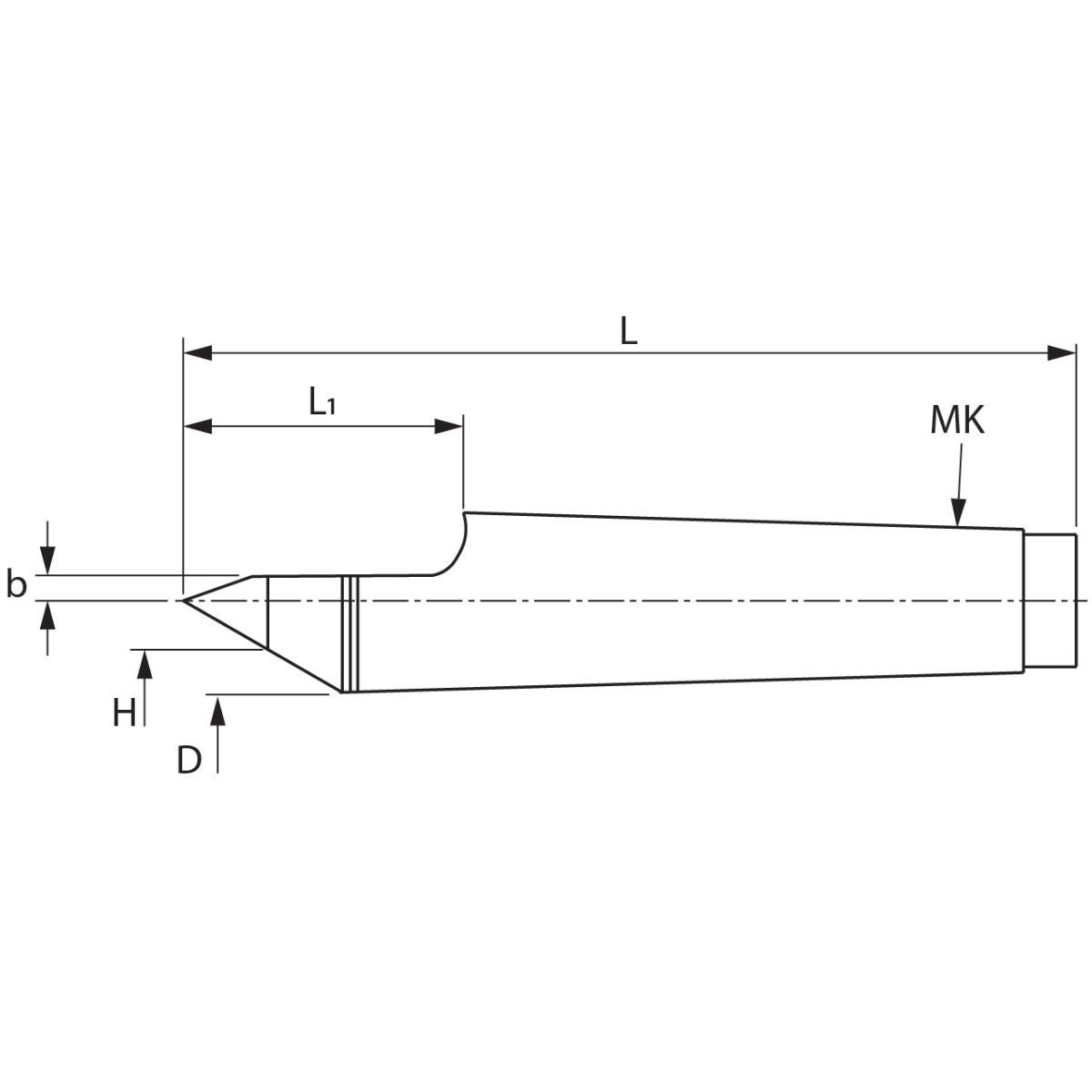

Tekniset tiedot
| Tuotetyyppi | keskityskärki |
|---|---|
| Ulkohalkaisija ⌀ d | 31.6 mm |
| Kokonaispituus l | 160 mm |
| Morse-kartio | 4 |
| Ulkokärkiväli b | 5 mm |
| Kovametalli-⌀ h | 14 mm |
Tuotetiedot
| Tuotenumero | 323800 |
|---|---|
| EAN | 4045197296740 |
