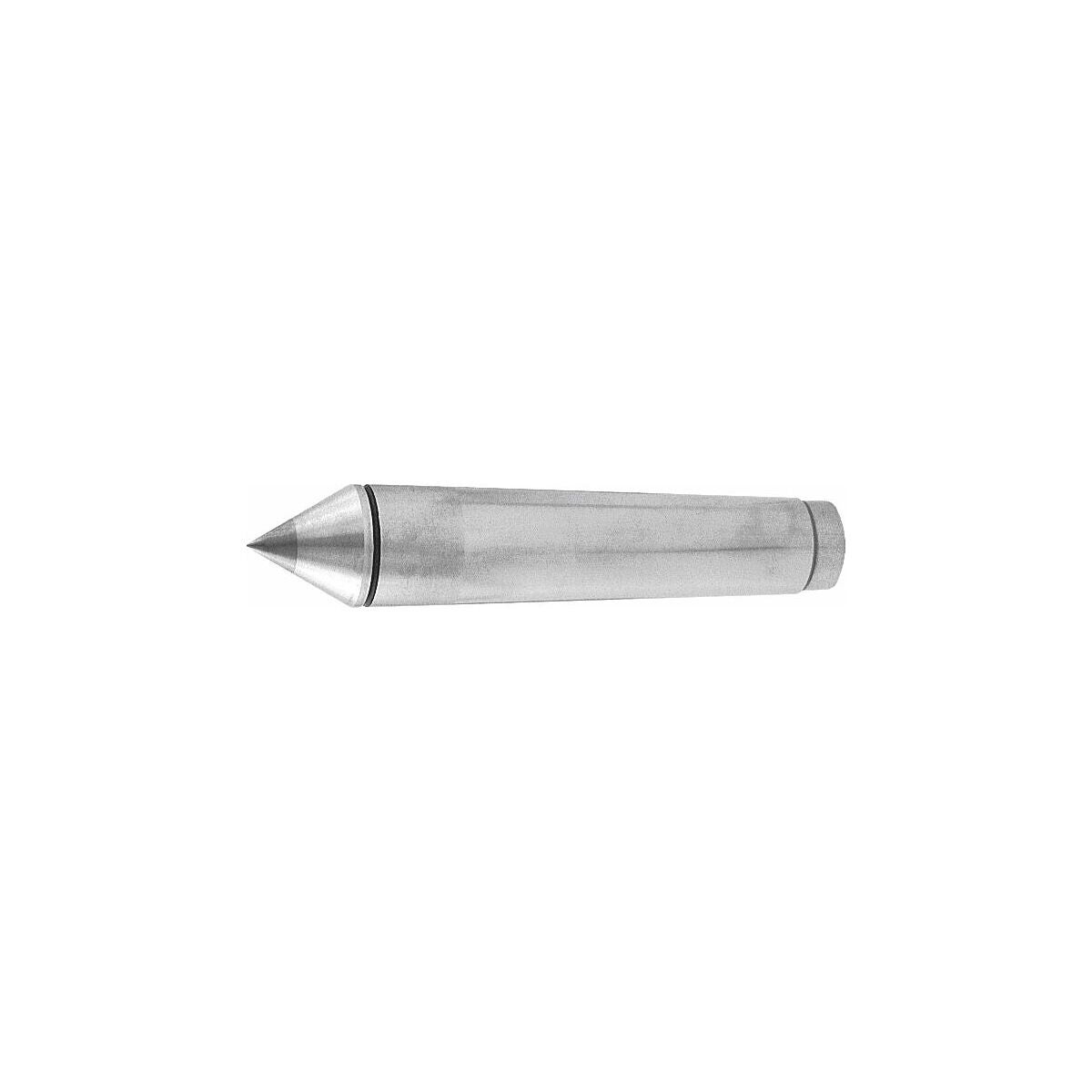

Kiinteä sorvauskärki kovametallikärjellä
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Normi
DIN 806
Kuvaus
Keskityskärkiä käytetään pääasiassa sorveissa pitkien ja hoikkien työkappaleiden tukemiseen, koska tällaisissa työkappaleissa on muuten vaara taipua tai alkaa heittää vallitsevien voimien vaikutuksesta.
Keskityskärki kiinnitetään morsekartiolla. Työkappale kiinnitetään istukkaan ja keskiöporaimella tehdään upotus. Uudelleenkiinnityksen jälkeen keskityskärki viedään paikalleen.
Rakenne
Kärkikulma 60°, hiotut pinnat.
Täyskärki, jossa on upotettu kovametallikärki.
Kovametallikärkiset sorvauskärjet on varustettu merkintäuralla, joka osoittaa kärjen uudelleenhionnan suurimman sallitun toleranssin.
Tekniset tiedot

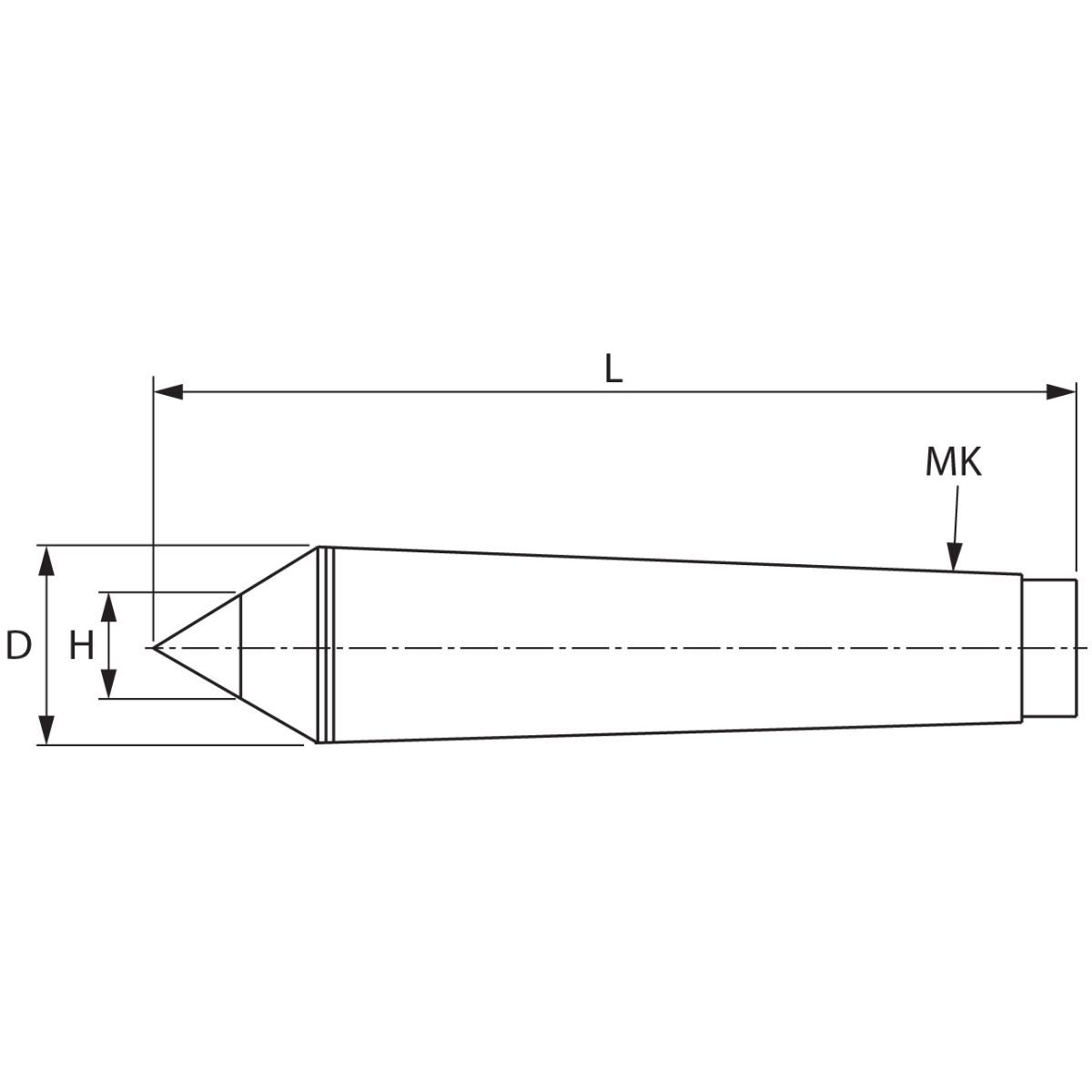

| Tuotetyyppi | keskityskärki |
|---|---|
| Ulkohalkaisija ⌀ d | 12.2 mm |
| Kokonaispituus l | 80 mm |
| Morse-kartio | 1 |
| Kovametalli-⌀ h | 7 mm |
Tuotetiedot
| Tuotenumero | 323600 |
|---|---|
| EAN | 4045197296665 |
