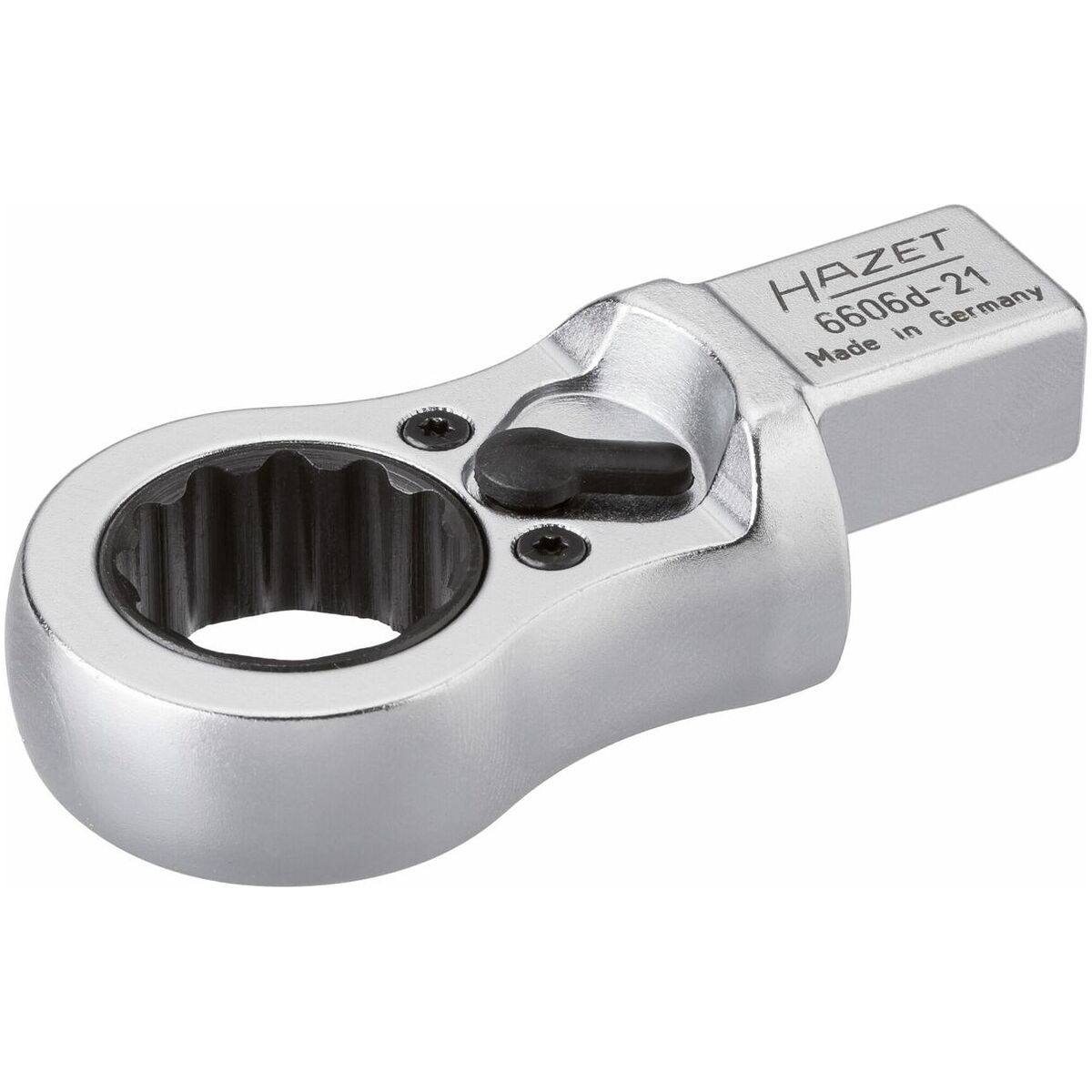

Pistotyökalu, avoin lenkki räikkätoiminnolla 2–21 mm

Tuotekuvaus

Sopii
Momenttiavain, jossa nelikantakiinnitys.

Rakenne
Pudotustaottu; kaikissa pistokytkennällisissä työkaluissa = suorakaiteen muotoinen varsi jousikuormitteisella lukitustapilla. Näin varmistetaan pistotyökalujen turvallinen ja tukeva kiinnitys momenttiavaimeen.
Syvätaivutettu lenkki-räikkäavain, vaihdettava. Uudelleenasetus-/palautuskulma 9°.

Laskentatiedot
Selitys piirustukseen ja kaavaan:

L₁ = vipuvarren pituus ilman pistotyökalua
l₂ = momenttiavaimen säädetty pistomitta
l₃ = vipuvarren pituus sisältäen tehtaalla asetetun kalibrointipistomitan
L₄ = pistotyökalun pistomitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Materiaali
Kromivanadiiniteräs, kromattu.

Etu
Räikkätoiminto erittäin vaikeapääsyisiin paikkoihin.

Huomautus
Noudata pistotyökalujen pistomittaa ja vertaa sitä säätötyökalun vastaavaan mittaan (katso testauspöytäkirja/käyttöohje käytetylle momenttiavaimelle). Tee pistomittakorjaus poikkeamien yhteydessä!
