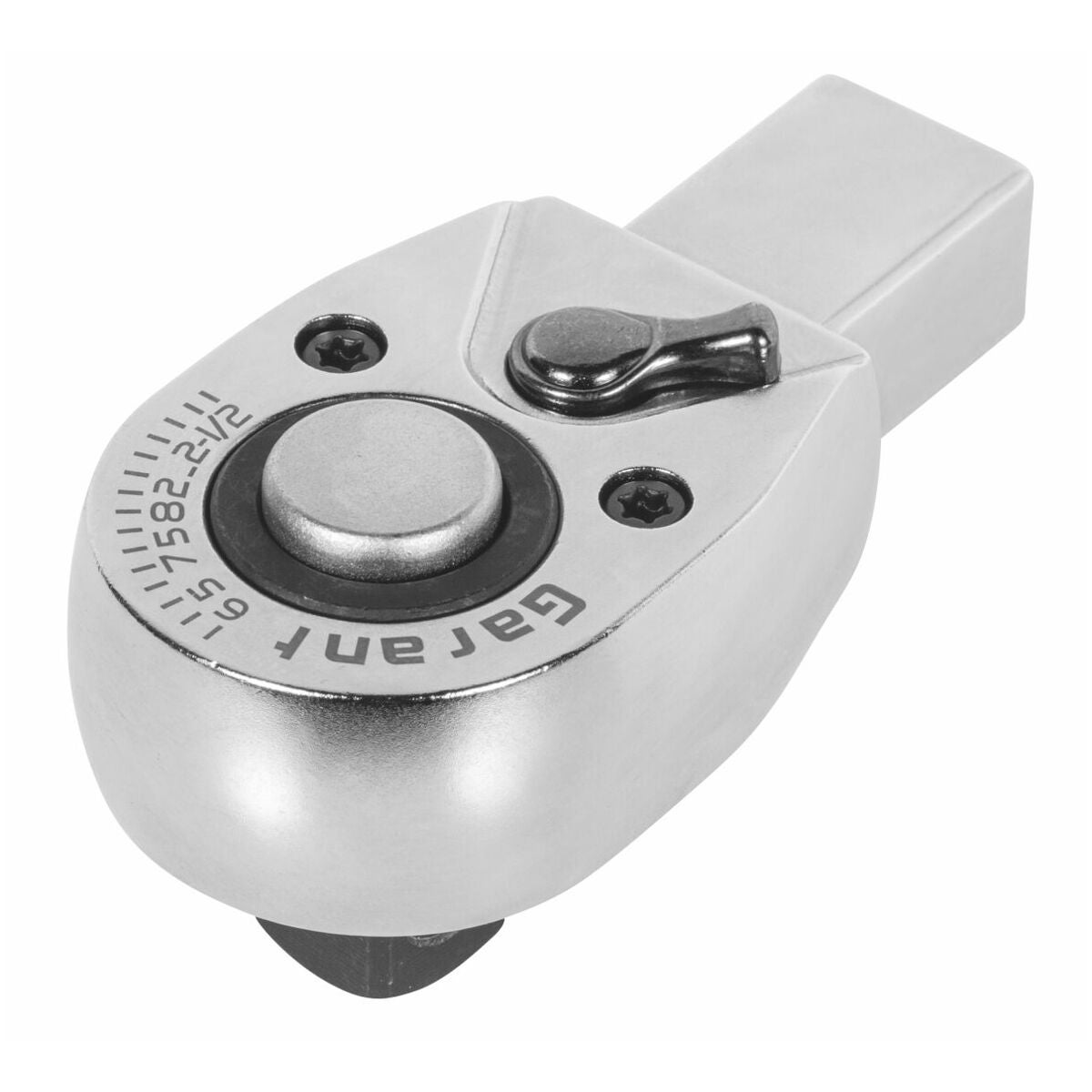

Käännettävä räikkäpää. 2-1/2

Tuotekuvaus

Sopii
Momenttiavaimeen, jossa on 4-kulmainen kiinnitys.

Malli
Pudotustaottu; kaikki pistokytkimellä varustetut työkalut = suorakaiteen muotoinen varsi jousikuormitteisella lukitustapilla. Näin varmistetaan pistotyökalujen turvallinen ja tukeva kiinnitys momenttiavaimeen.

Leikkuuarvot
Piirustuksen ja kaavan selitys:

L₁ = vipuvarren pituus ilman pistotyökalua
l₂ = momenttiavaimen säädetty pistomitta
l₃ = vipuvarren pituus mukaan lukien tehtaalla asetettu kalibrointipistomitta
L₄ = pistotyökalun pistomitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Materiaali
Kromivanadiiniteräs, kromattu.

Huomautus
Noudata pistotyökalujen pistomittoja ja vertaa vastaaviin säätötyökalun mittoihin (katso käytetyn momenttiavaimen testauspöytäkirja/käyttöohje). Tee pistomittakorjaus poikkeamien yhteydessä!
Lisää pistotyökaluja, joissa on neliömäinen pistovarsi 22×28 mm, voidaan toimittaa pyynnöstä.
Malli
Erittäin kompakti vaihdettava räikkäpää, ejektorilla.

Sopii
Momenttiavaimeen, jossa on nelikiinnitys.

Rakenne
Pudotustaottu; kaikissa työkaluissa pistoliitäntä = suorakaidevarsi jousitetulla lukitustapilla. Näin taataan pistotyökalujen turvallinen ja tukeva kiinnitys momenttiavaimeen.

Lastuamisarvot
Piirustuksen ja kaavan selitys:

L₁ = vipuvarren pituus ilman pistotyökalua
l₂ = momenttiavaimeen säädetty pistomitta
l₃ = vipuvarren pituus sis. tehtaalla asetettu kalibrointipistomitta
L₄ = pistotyökalun pistomitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Materiaali
Kromivanadiiniteräs, kromattu.

Huomautus
Noudata pistotyökalujen pistomittaa ja varmista se vastaavalla mitalla säätötyökalussa (katso käytetyn momenttiavaimen testauspöytäkirja/käyttöohje). Tee pistomittakorjaus poikkeamien yhteydessä!
Lisää pistotyökaluja nelikulmaisella pistovarrella 22×28 mm voidaan toimittaa pyynnöstä.
