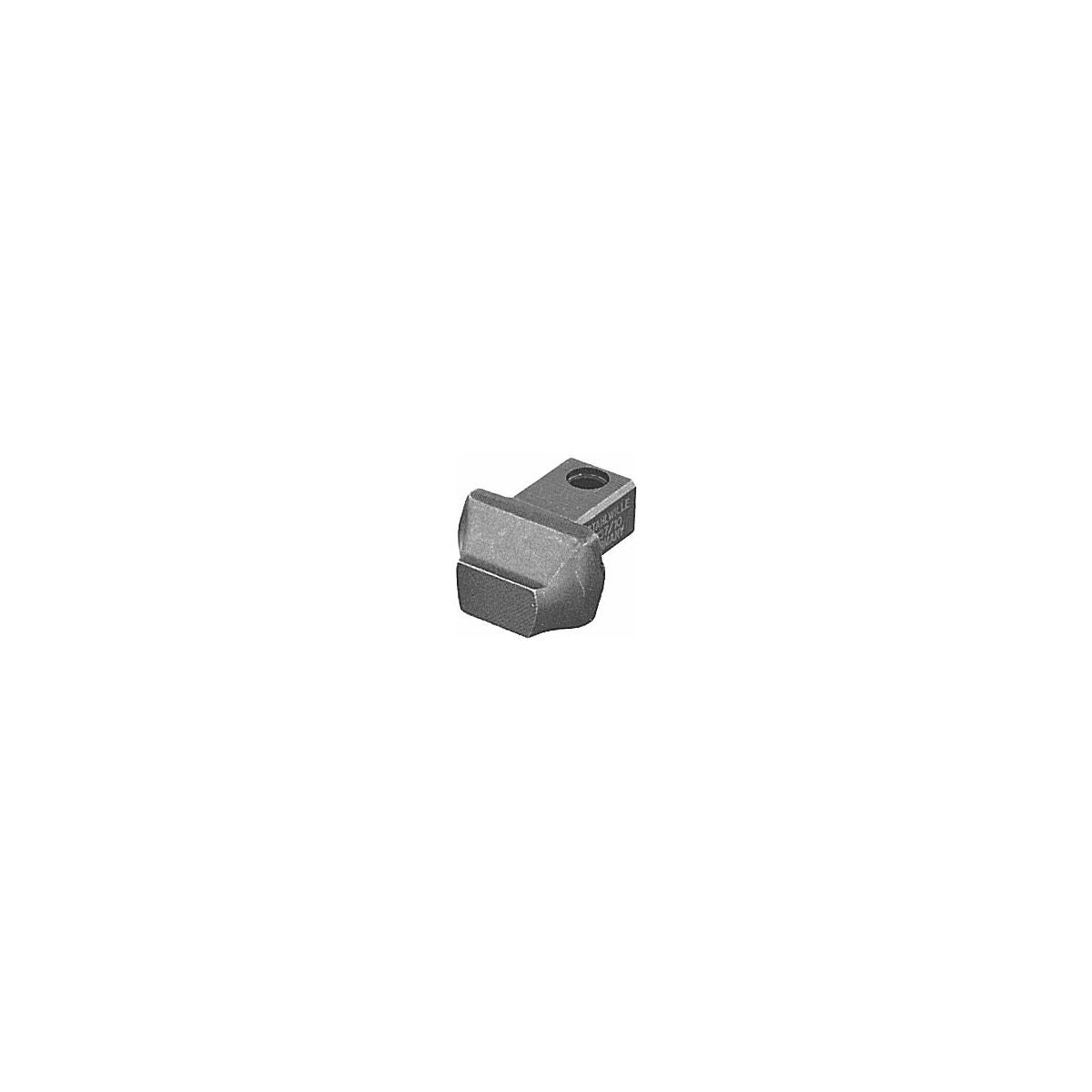

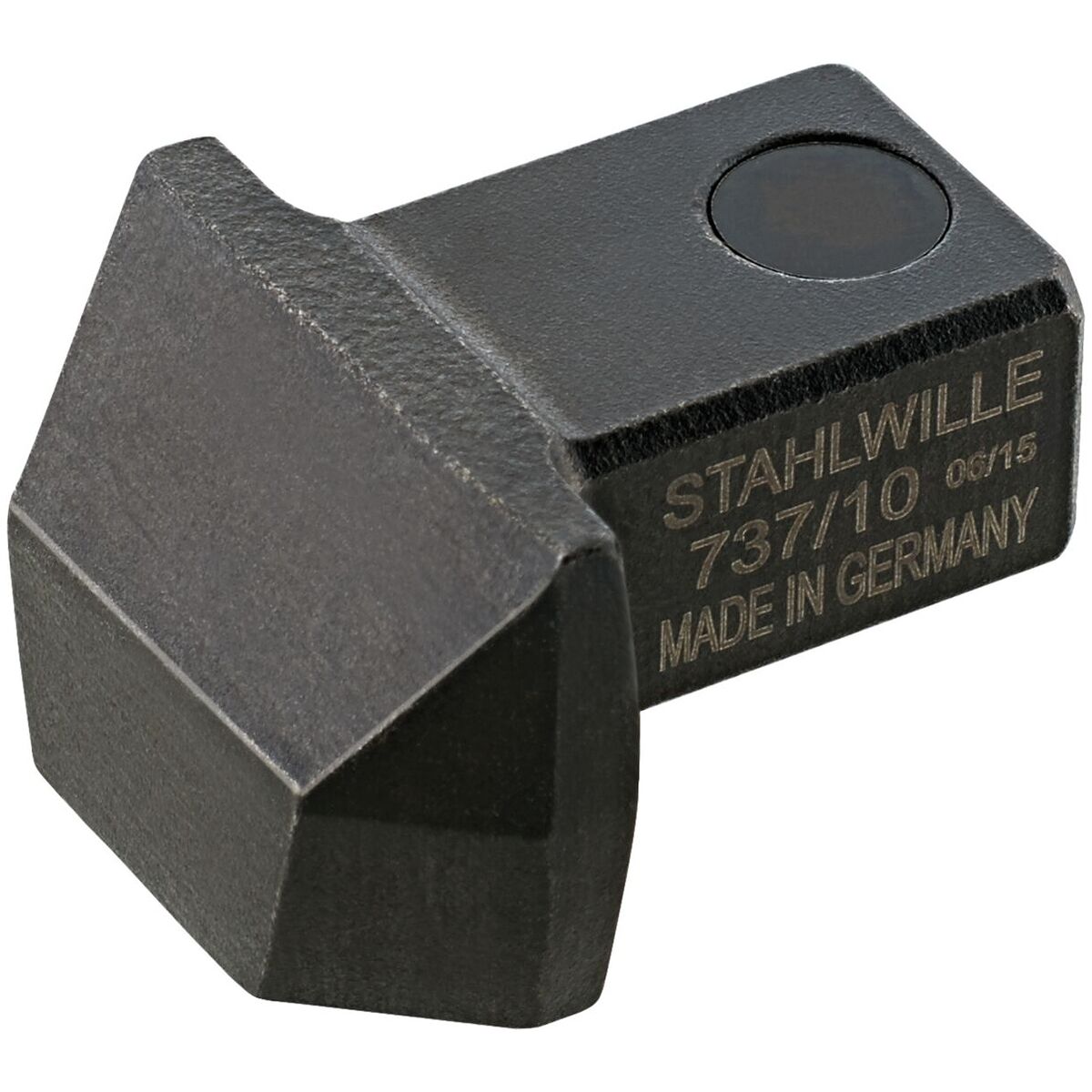

Pistotyökalu, jossa hitsauskiinnike

Tuotekuvaus

Sopii
Momenttiavaimeen, jossa on nelikulmakiinnitys.

Rakenne
Pudotustaottu; kaikissa pistoliitännällä varustetuissa työkaluissa = suorakaiteen muotoinen varsi jousikuormitteisella lukitustapilla. Näin taataan pistotyökalujen varma ja tukeva kiinnitys momenttiavaimeen.

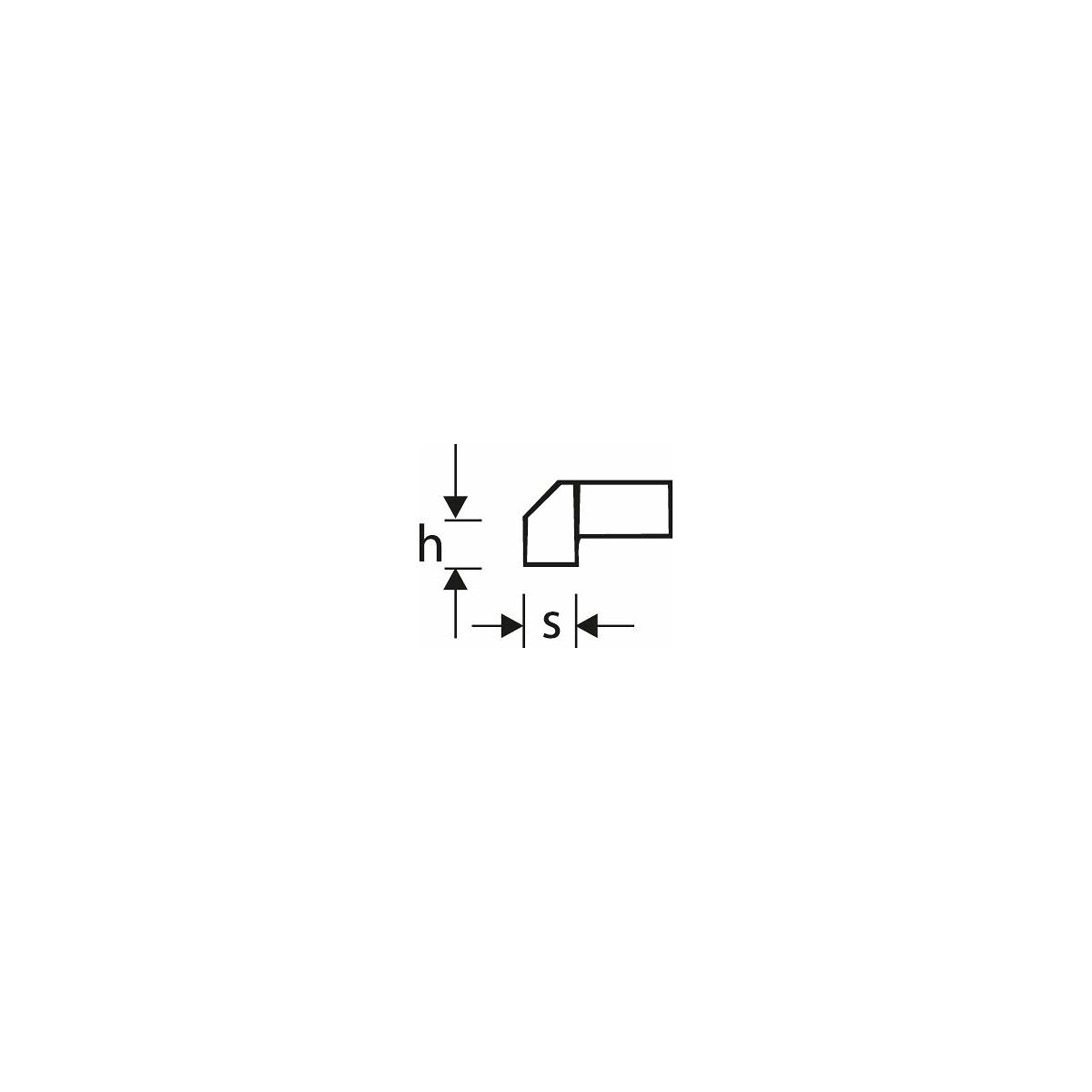

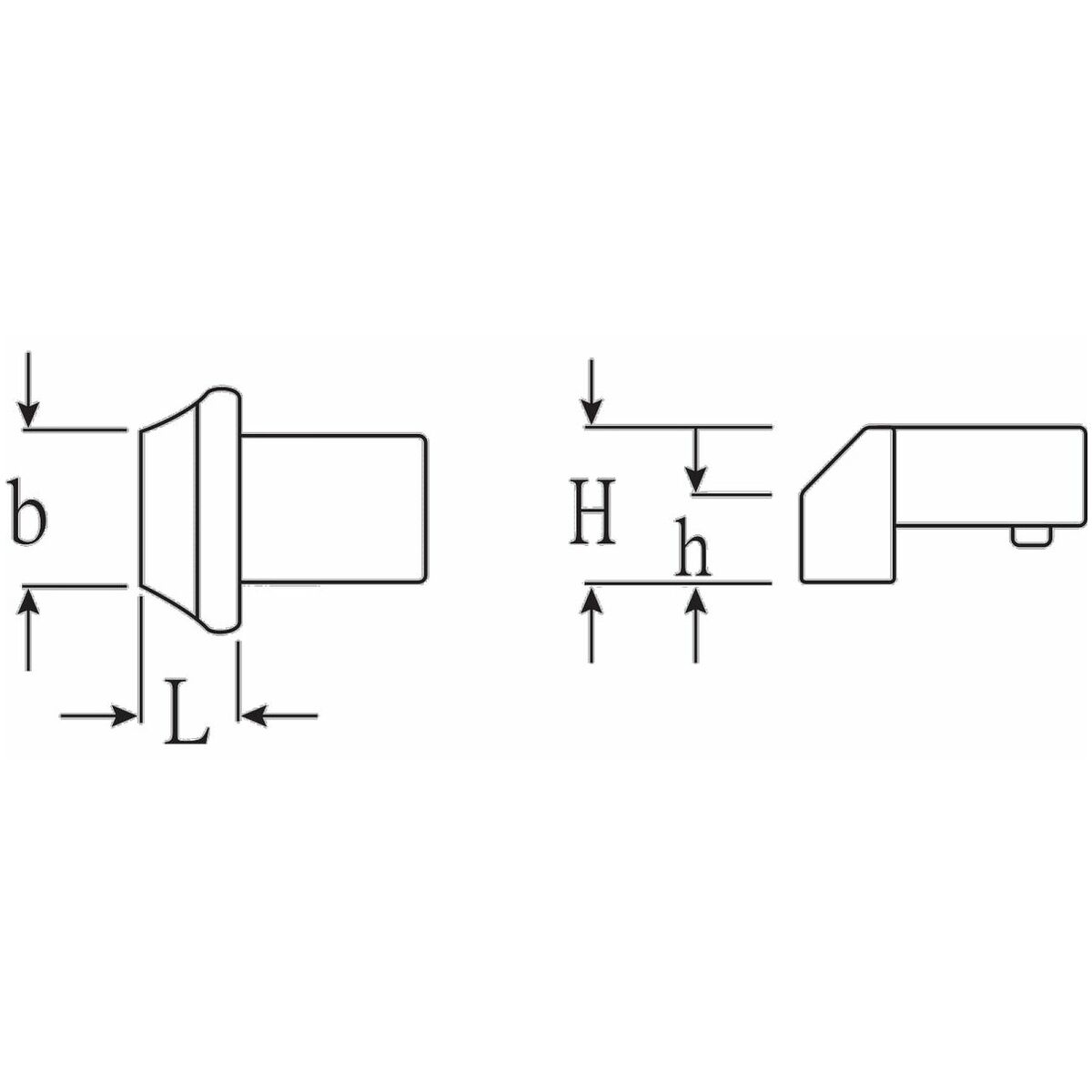

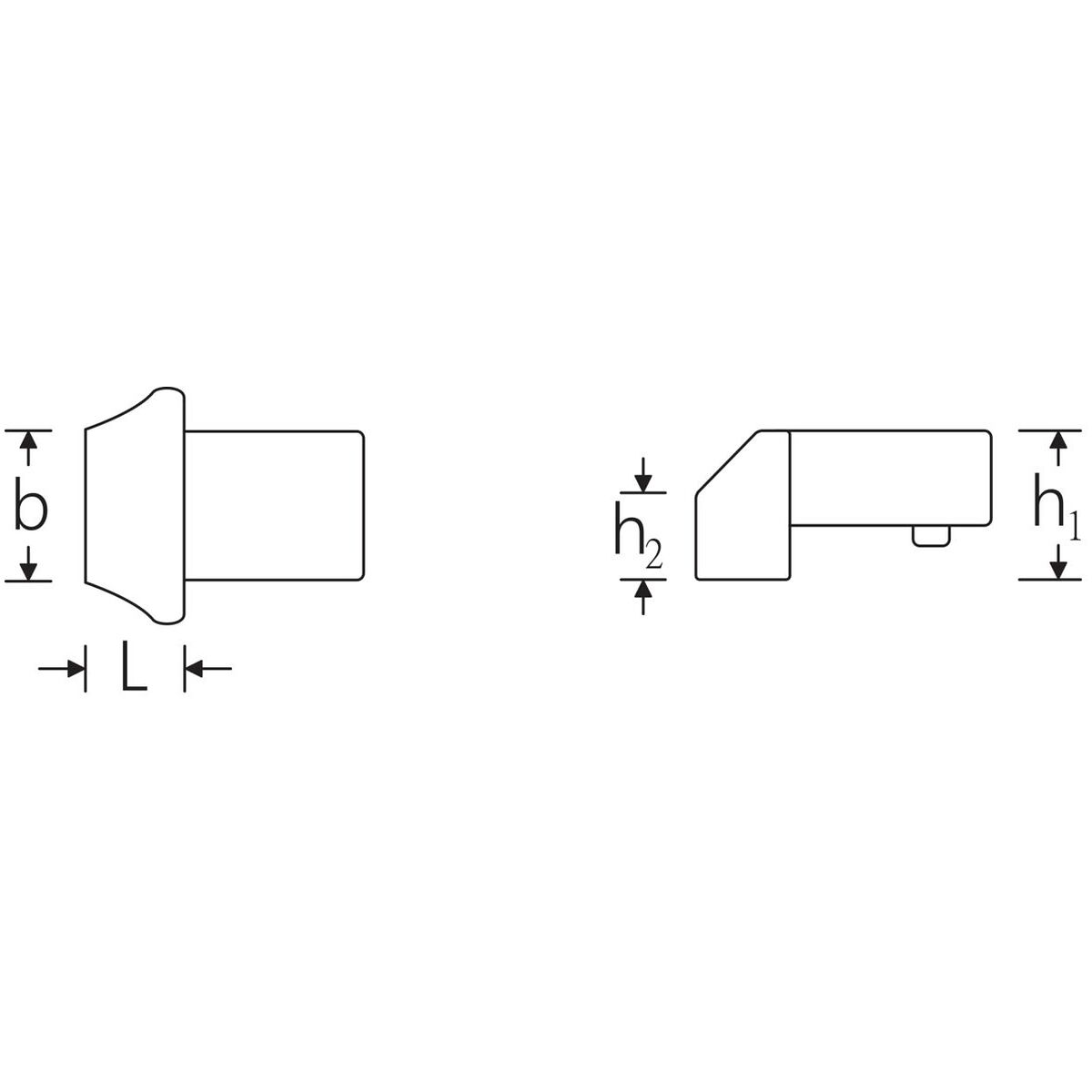

Piirustustiedot
Selitys piirustukseen ja kaavaan:

L₁ = vipuvarren pituus ilman pistotyökalua
l₂ = momenttiavaimen säädetty pistomitta
l₃ = vipuvarren pituus sisältäen tehtaalla asetetun kalibrointipistomitan
L₄ = pistotyökalun pistomitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Käyttötiedot
Omavalmisteisten työkalujen, esim. taivutettujen erikoisavainten, päällehitsaukseen. Riippuen hitsatun osan pituudesta asteikolle on asetettava korjattu arvo.

Tekniset tiedot

Tuotetiedot
