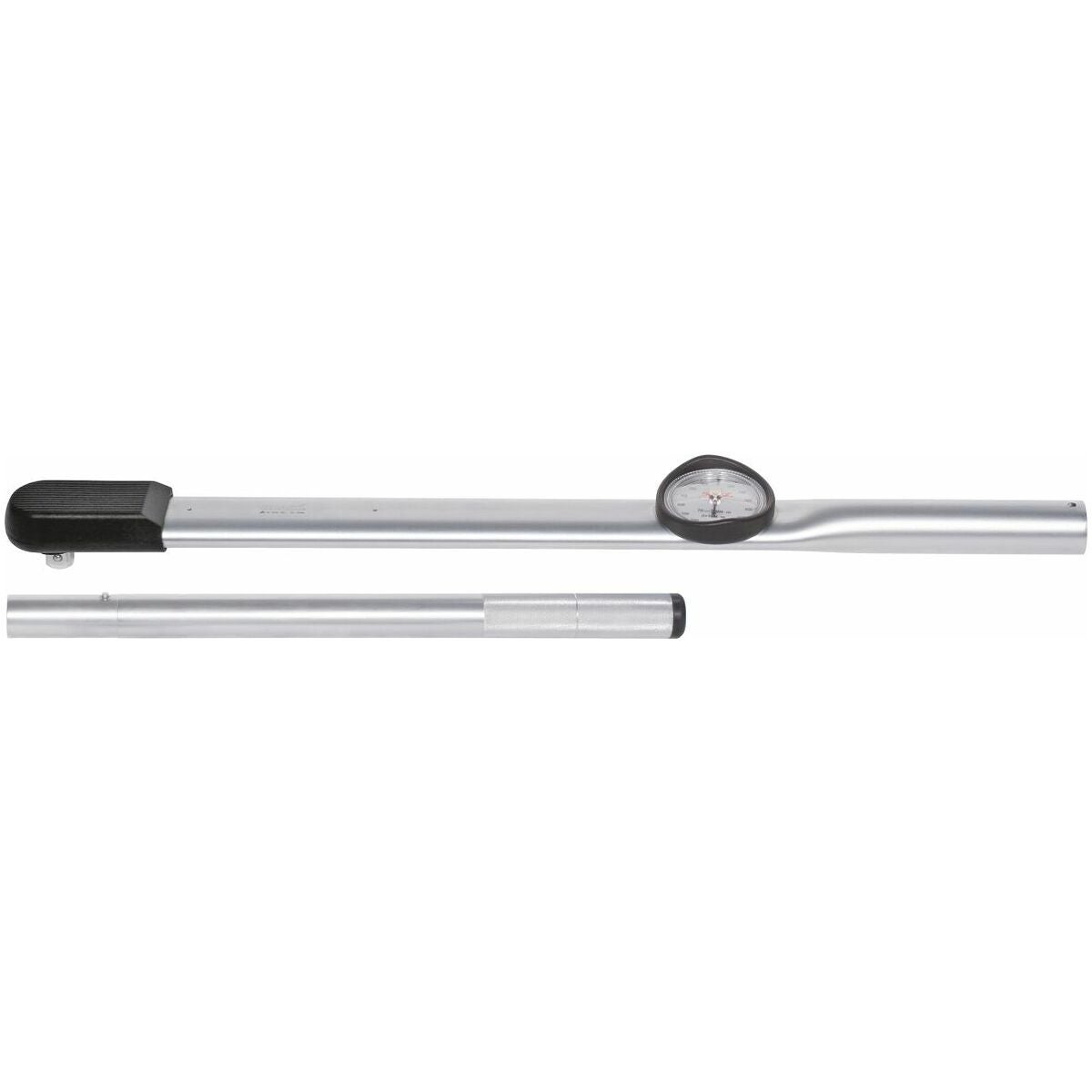

Momenttiavain mittakellolla, Nm

Tuotekuvaus

Standardi
Tarkastettu DIN EN ISO 6789:n mukaisesti.

Malli
Yksivartinen; siro rakenne, jossa helposti luettava mittakello. Kokonaan kromattua terästä, kiinteällä liitäntäosalla hylsyille.
Mittayksiköt: Nm

Tekniset tiedot
Selitys piirustukseen ja kaavaan:

L₁ = vipuvarren pituus ilman lisätyökalua
l₂ = momenttiavaimen säädetty lisämitta
l₃ = vipuvarren pituus sisältäen tehtaalla asetetun kalibrointilisämitan
L₄ = lisätyökalun lisämitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Toiminto
Saavutettu arvo luetaan työn aikana mittakellosta. Loppuarvo voidaan lukita laahausosoittimella myöhempää lukemista varten.

Käyttötiedot
Yksittäisten ruuvien hallittuun kiristykseen ja tarkistusmittauksiin.

Huomautus
Taattu momentin mittaustarkkuus pätee vasta kalibroidulta momenttialueelta DIN EN ISO 6789:n mukaisesti.
Malli
Karhennettu metallikahva.

Tarkoitettu käyttö
Tarkoitettu käyttö

• Ruuvien tai muttereiden hallittuun kiristämiseen.
• Teolliseen ja yksityiskäyttöön.
• Käytä vain teknisesti moitteettomassa ja käyttöturvallisessa kunnossa.
• Anna kalibroida ja säätää säännöllisesti.

Väärinkäyttö

• Vältä tärinää, nykiviä liikkeitä, heiluntaa ja iskuja.
• Älä käytä työkalua lyömätyökaluna äläkä heitä sitä.
• Älä käytä sitä ruuviliitosten avaamiseen.
• Älä altista lamppua voimakkaalle kuumuudelle, suoralle auringonvalolle, avotulelle tai nesteille.
• Älä tee omatoimisia muutoksia.

Tarkoitettu käyttö

• Ruuvien tai muttereiden hallittuun kiristämiseen.
• Teolliseen ja yksityiskäyttöön.
• Käytä vain teknisesti moitteettomassa ja käyttöturvallisessa kunnossa.
• Anna kalibroida ja säätää säännöllisesti.

Väärinkäyttö

• Vältä tärinää, nykiviä liikkeitä, heiluntaa ja iskuja.
• Älä käytä työkalua lyömätyökaluna äläkä heitä sitä.
• Älä käytä sitä ruuviliitosten avaamiseen.
• Älä altista lamppua voimakkaalle kuumuudelle, suoralle auringonvalolle, avotulelle tai nesteille.
• Älä tee omatoimisia muutoksia.

Normi
Tarkastettu standardin DIN EN ISO 6789 mukaan.

Malli
Yksivartinen; siro rakenne helposti luettavalla mittakellolla. Kokonaan kromattua terästä, kiinteällä hylsykiinnityksellä.
Mittayksiköt: Nm

Kaavat
Piirroksen ja kaavan selitys:

L₁ = vipupituus ilman liitäntätyökalua
l₂ = momenttiavaimeen säädetty liitäntämitta
l₃ = vipupituus sis. tehtaalla asetetun kalibrointiliitäntämitan
L₄ = liitäntätyökalun liitäntämitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Toiminta
Saavutettu arvo luetaan työn aikana mittakellosta. Lopullinen arvo voidaan lukita vetoneulalla myöhempää lukemista varten.

Käyttötiedot
Yksittäisten ruuvien hallittuun kiristykseen ja tarkistusmittauksiin.

Huomautus
Taattu mittaustarkkuus vääntömomentille on voimassa vasta kalibroidulta momenttialueelta standardin DIN EN ISO 6789 mukaisesti.
