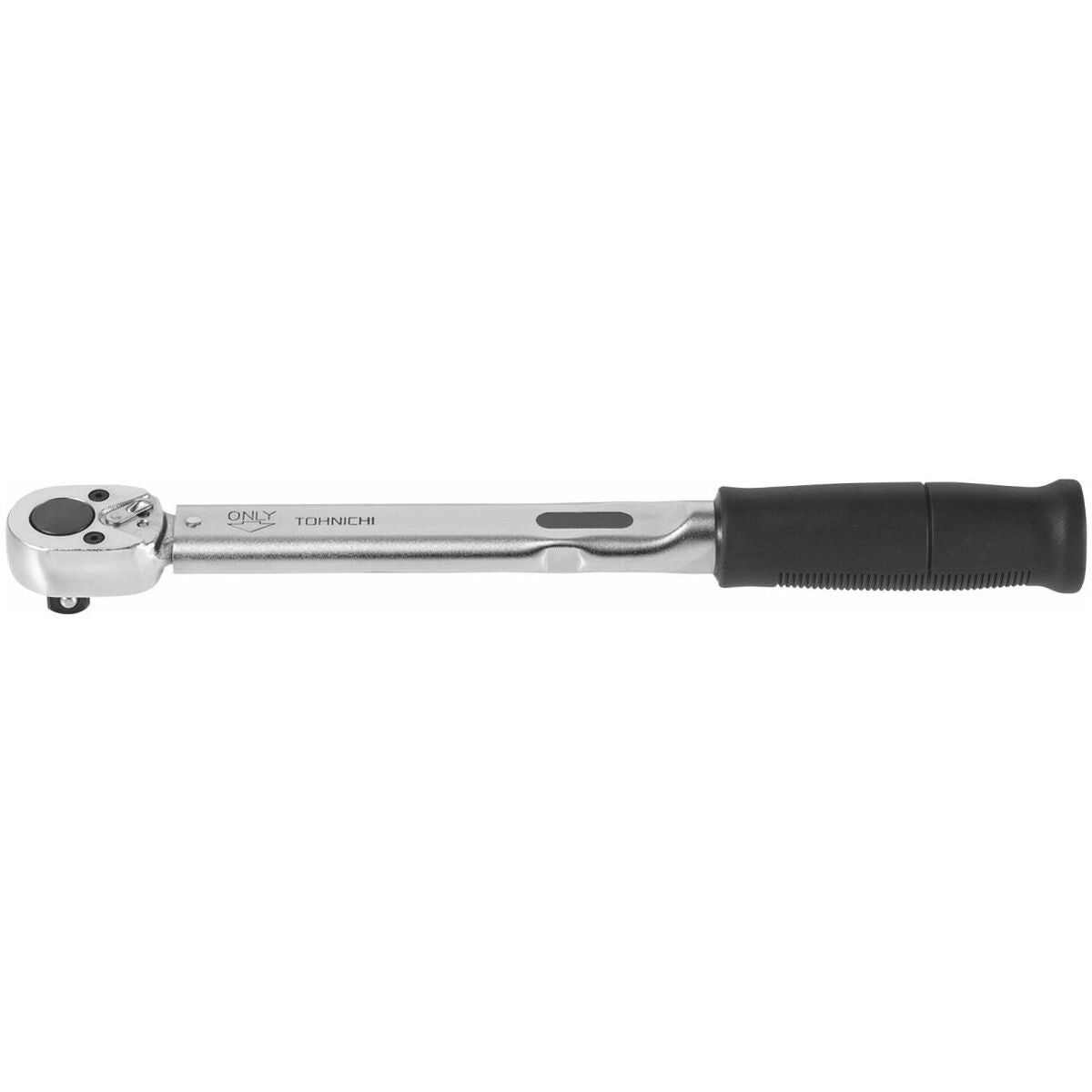

Momenttiavain ilman asteikkoa, Nm 100

Tuotekuvaus

Normi
Tarkastettu standardin DIN EN ISO 6789 mukaisesti.

Rakenne
Yksivartinen momenttiavain ilman säätöasteikkoa. Avain säädetään momenttiavaintesterillä.

Leikkaustiedot
Piirroksen ja kaavan selitys:

L₁ = vipuvarren pituus ilman liitintyökalua
l₂ = momenttiavaimeen säädetty mitta
l₃ = vipuvarren pituus sis. tehtaalla asetetun kalibrointimitan
L₄ = liitintyökalun mitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Toiminto
Kun asetettu arvo saavutetaan, momenttiavaimen “signaalilaite” (tuntoääni) laukeaa, ja avain on heti valmis jatkotyöhön.

Käyttötiedot
Ruuvien hallittuun kiristykseen ennalta asetettuun vääntömomenttiin sarjatyössä.

Huomautus
Taattu vääntömomentin mittatarkkuus on voimassa vasta kalibroidulta momenttialueelta standardin DIN EN ISO 6789 mukaisesti.
Sopiva säätötyökalu nro 657325.
Rakenne
Muovihartsikahvalla.
Kiinteästi asennettu vaihtosalpalaite.

Standardi
Tarkastettu standardin DIN EN ISO 6789 mukaisesti.

Rakenne
Yksivartinen momenttiavain ilman säätöasteikkoa. Avain säädetään momenttiavaintesterillä.

Leikkuuarvot
Selitys piirustukseen ja kaavaan:

L₁ = vipuvarren pituus ilman liitettävää työkalua
l₂ = momenttiavaimen säädetty liitosmitta
l₃ = vipuvarren pituus sisältäen tehtaalla asetetun kalibrointiliitosmitan
L₄ = liitettävän työkalun liitosmitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Toiminto
Kun asetettu arvo saavutetaan, momenttiavaimen ”merkinantolaite” (tunto-/äänimerkki) laukeaa ja avain on heti valmis jatkamaan työtä.

Käyttötiedot
Ruuvien hallittuun kiristämiseen ennalta asetettuun vääntömomenttiin sarjatyössä.

Huomautus
Taattu vääntömomentin mittaustarkkuus on voimassa vasta kalibroidulta momenttialueelta standardin DIN EN ISO 6789 mukaisesti.
Sopiva säätötyökalu nro 657325.
