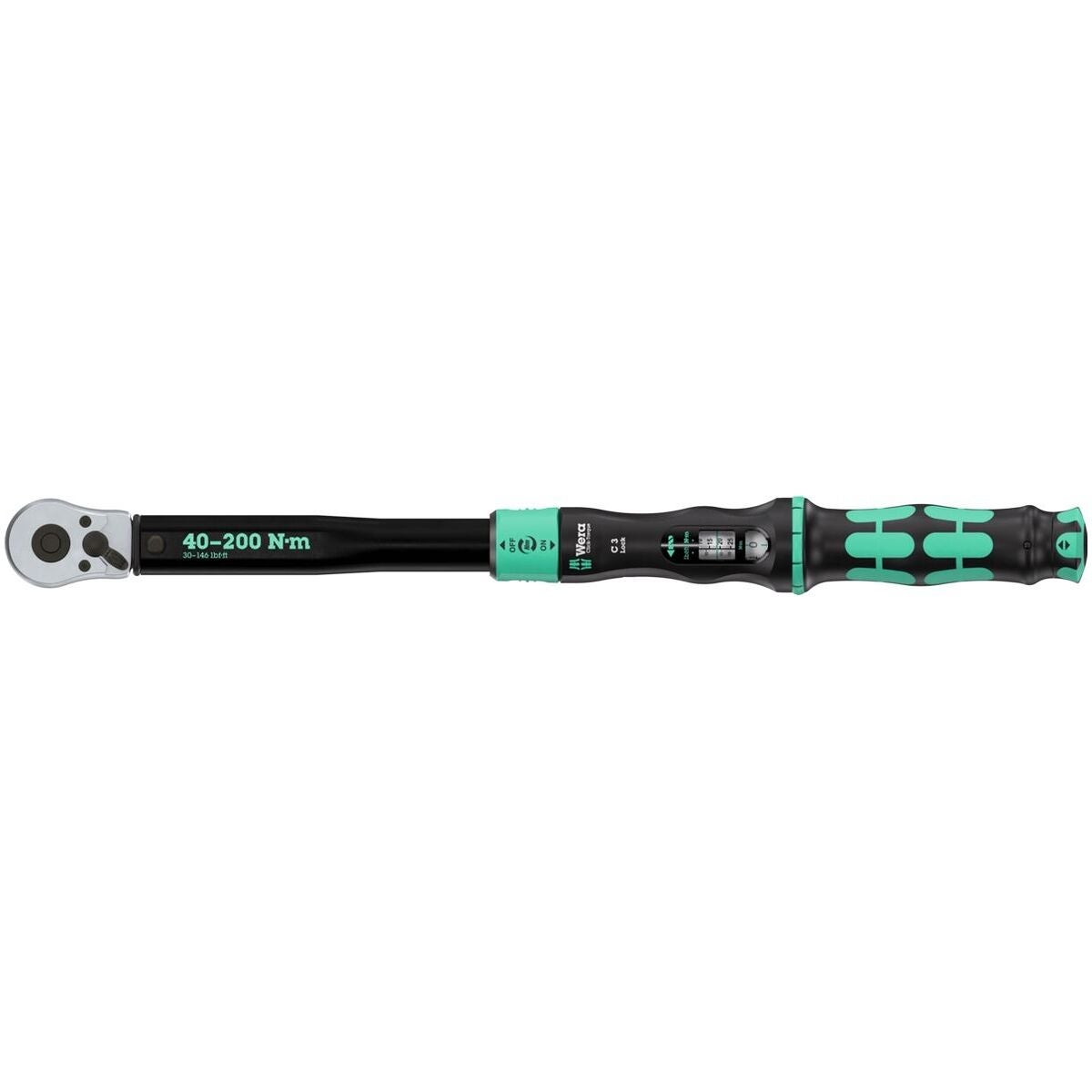

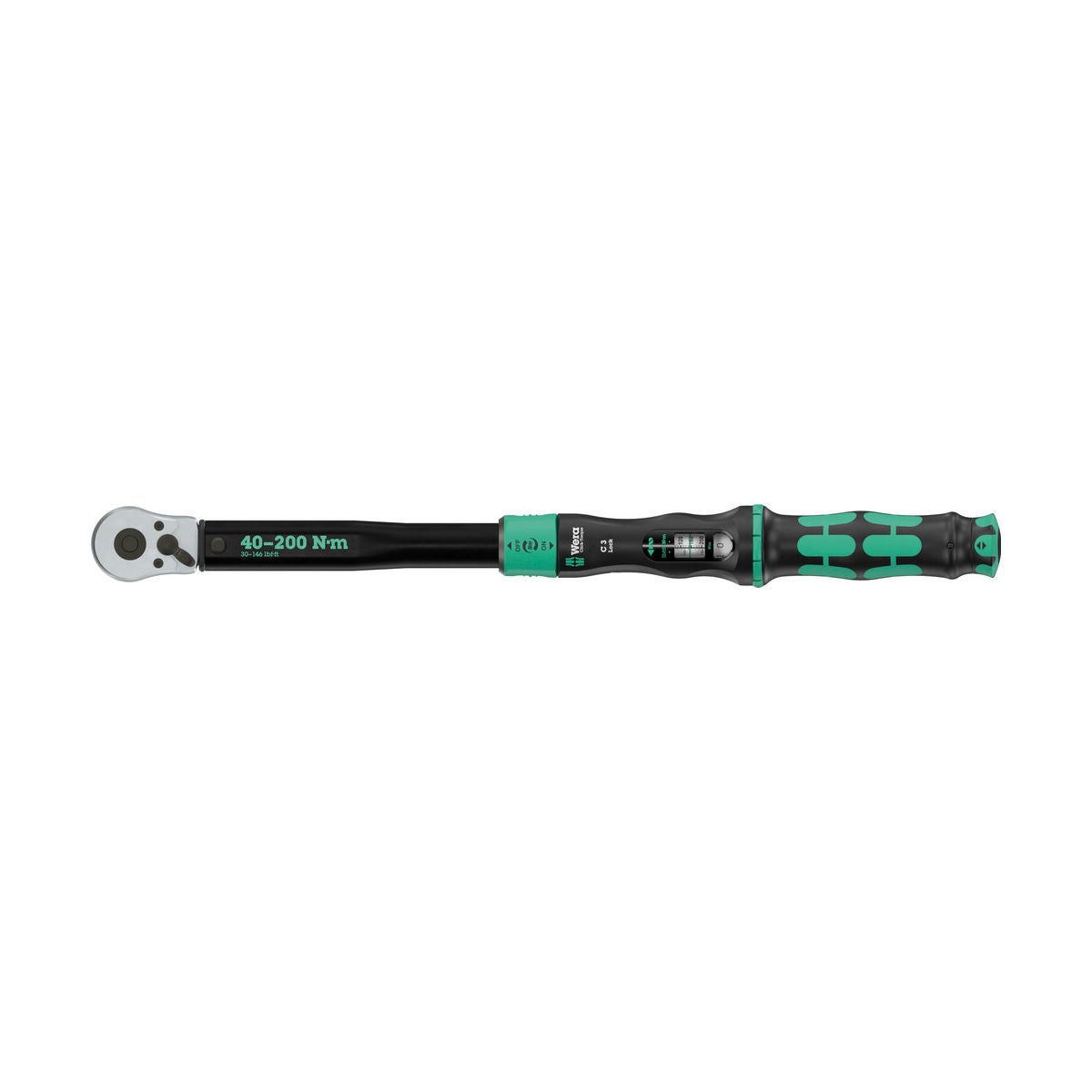

Momenttiavain räikkäpäällä, Torque Lock -toiminto

Tuotekuvaus

Normi
Tarkastettu standardin DIN EN ISO 6789 mukaisesti.

Rakenne

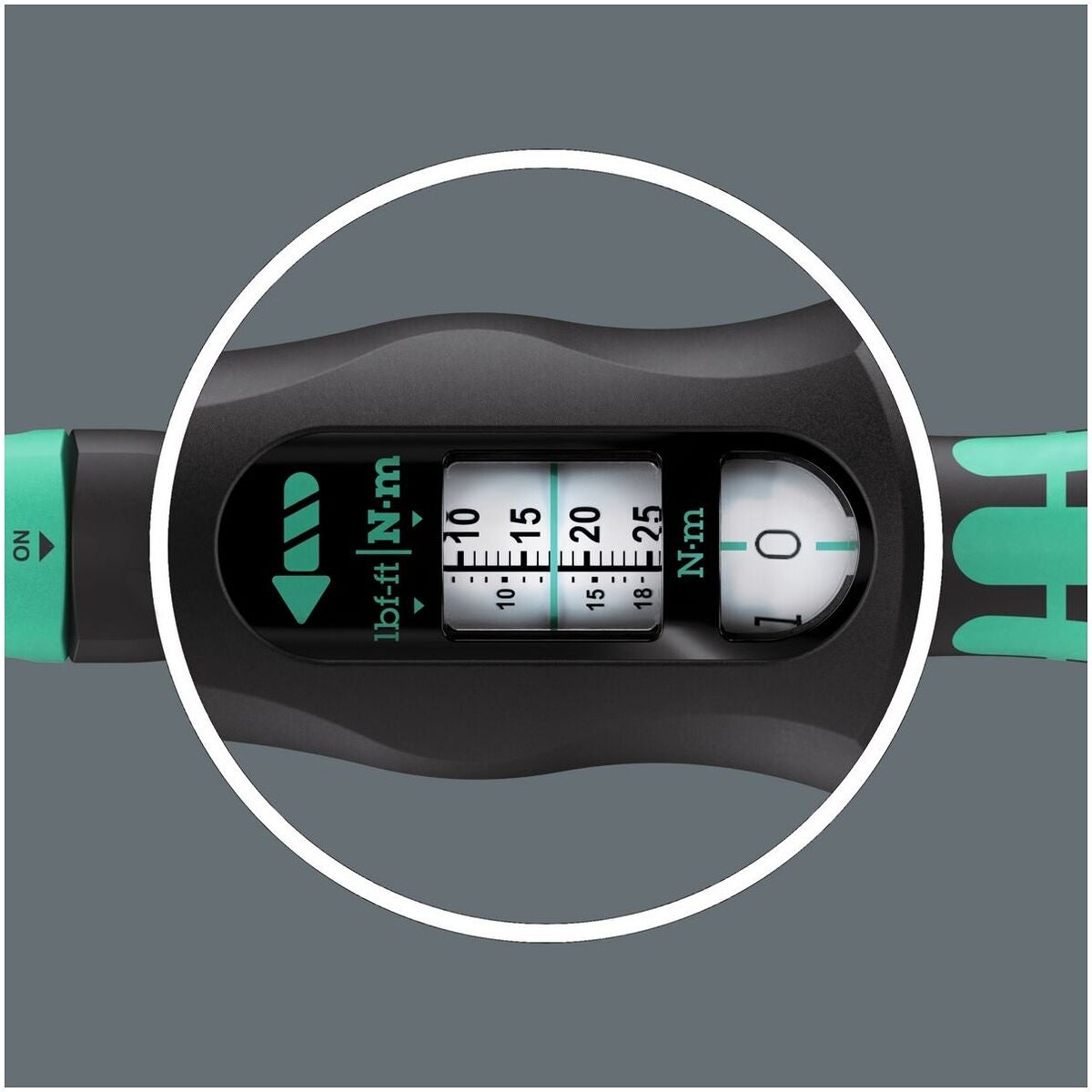

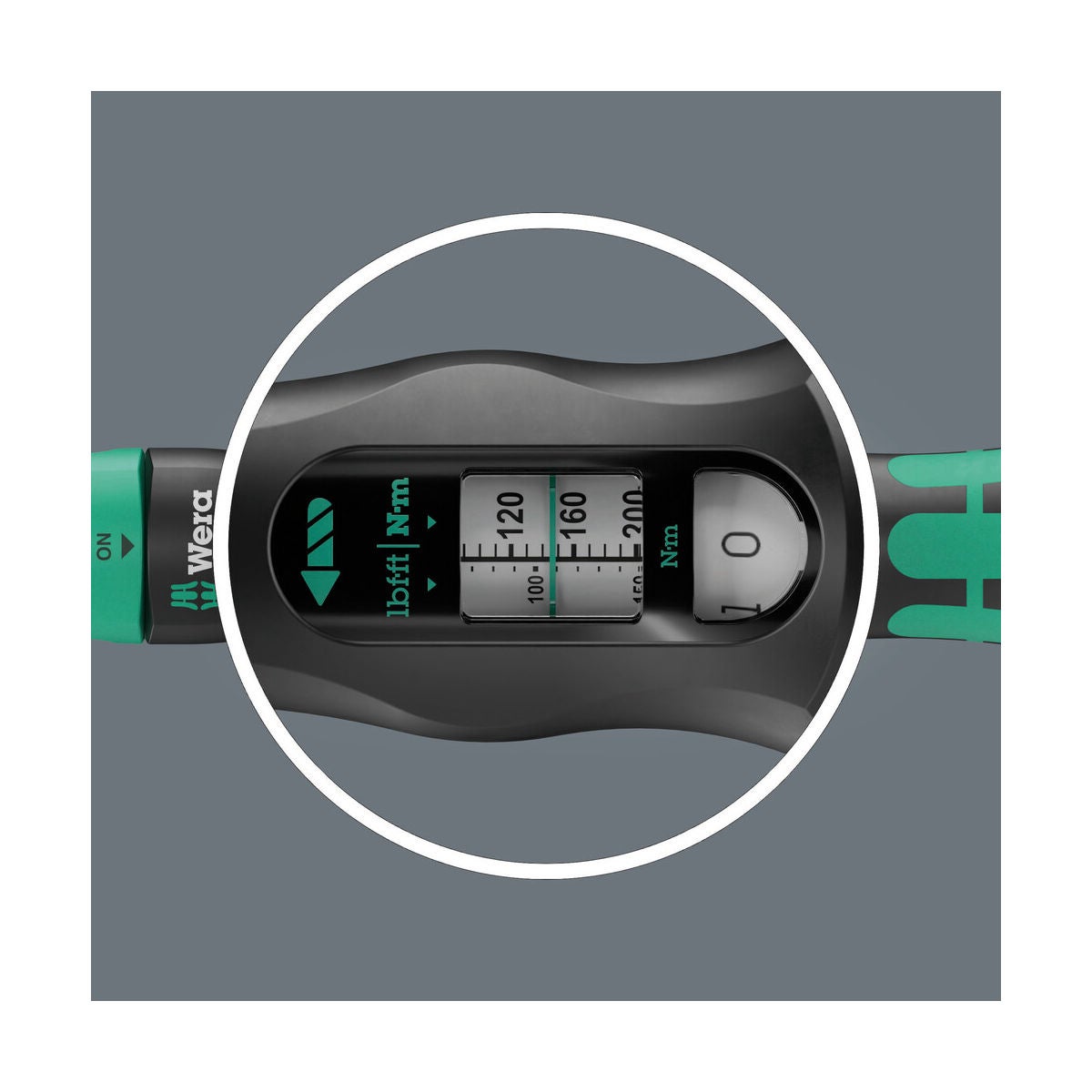

Erittäin tukeva yksivartinen momenttiavain (1/2 tuuman neliöveto) ergonomisella 2-komponenttikahvalla ja räikkäpäällä, jossa on 45 hammasta. Helppo säätö ja oletusarvon tallennus kuuluvan ja tuntuvan lukittumisen ansiosta, kun asteikkoarvo saavutetaan, sekä pää- ja hienoasteikon hyvän luettavuuden ansiosta. Selkeästi kuuluva ja tuntuva laukaisumekanismi, kun asetettu kiristysmomentti saavutetaan. Oikeakätiseen kiristykseen.
Mittayksikkö: Nm, lbfft.

Leikkuuarvot
Piirroksen ja kaavan selitys:

L₁ = vipupituus ilman pistotyökalua
l₂ = momenttiavaimen säädetty pistomitta
l₃ = vipupituus sisältäen tehtaalla asetetun kalibrointipistomitan
L₄ = pistotyökalun pistomitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Toiminto

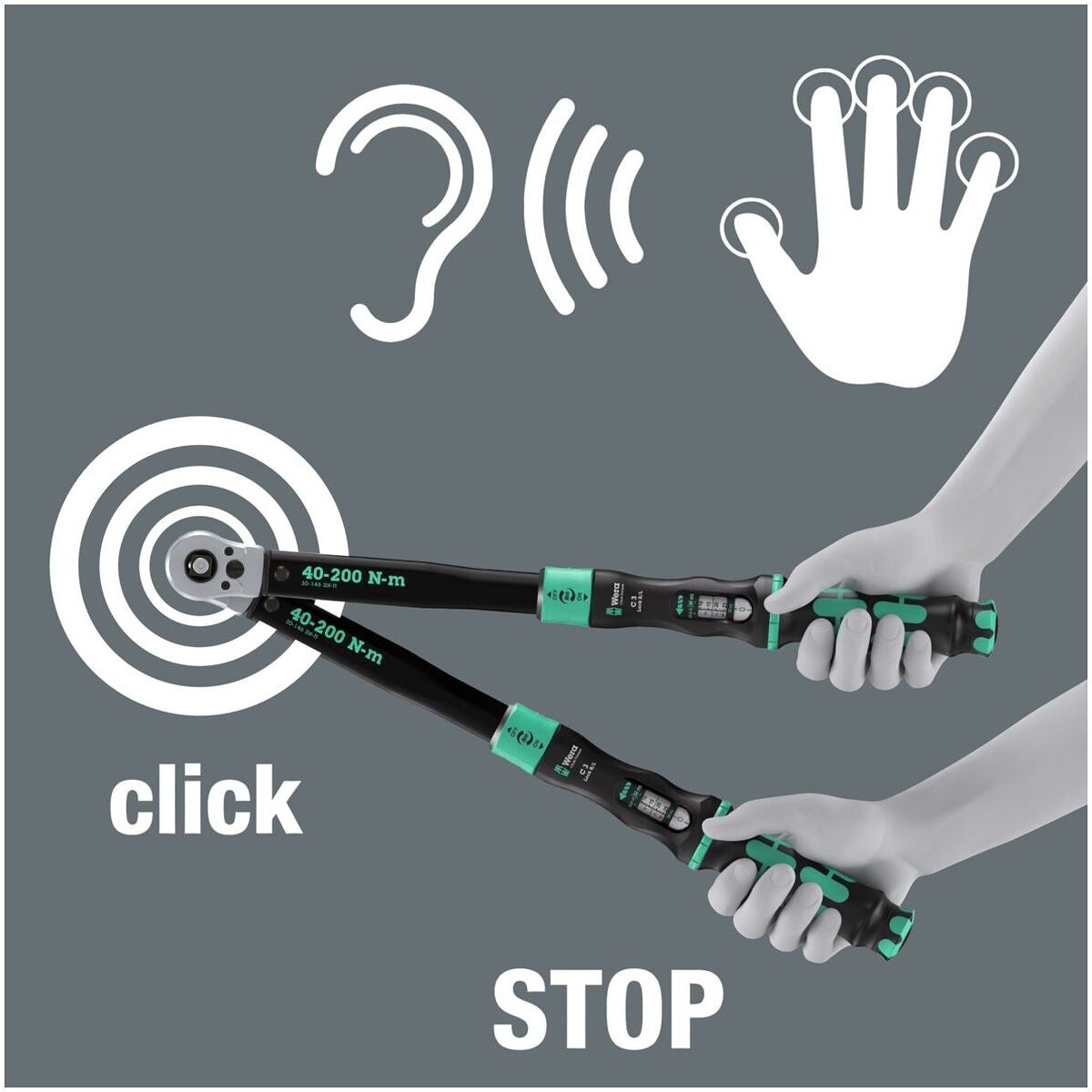

Momenttiruuvitaltta laukeaa ”signaalilla” (selvästi kuuluva ja tuntuva) ja on sen jälkeen heti valmis jatkotyöhön.

Etu

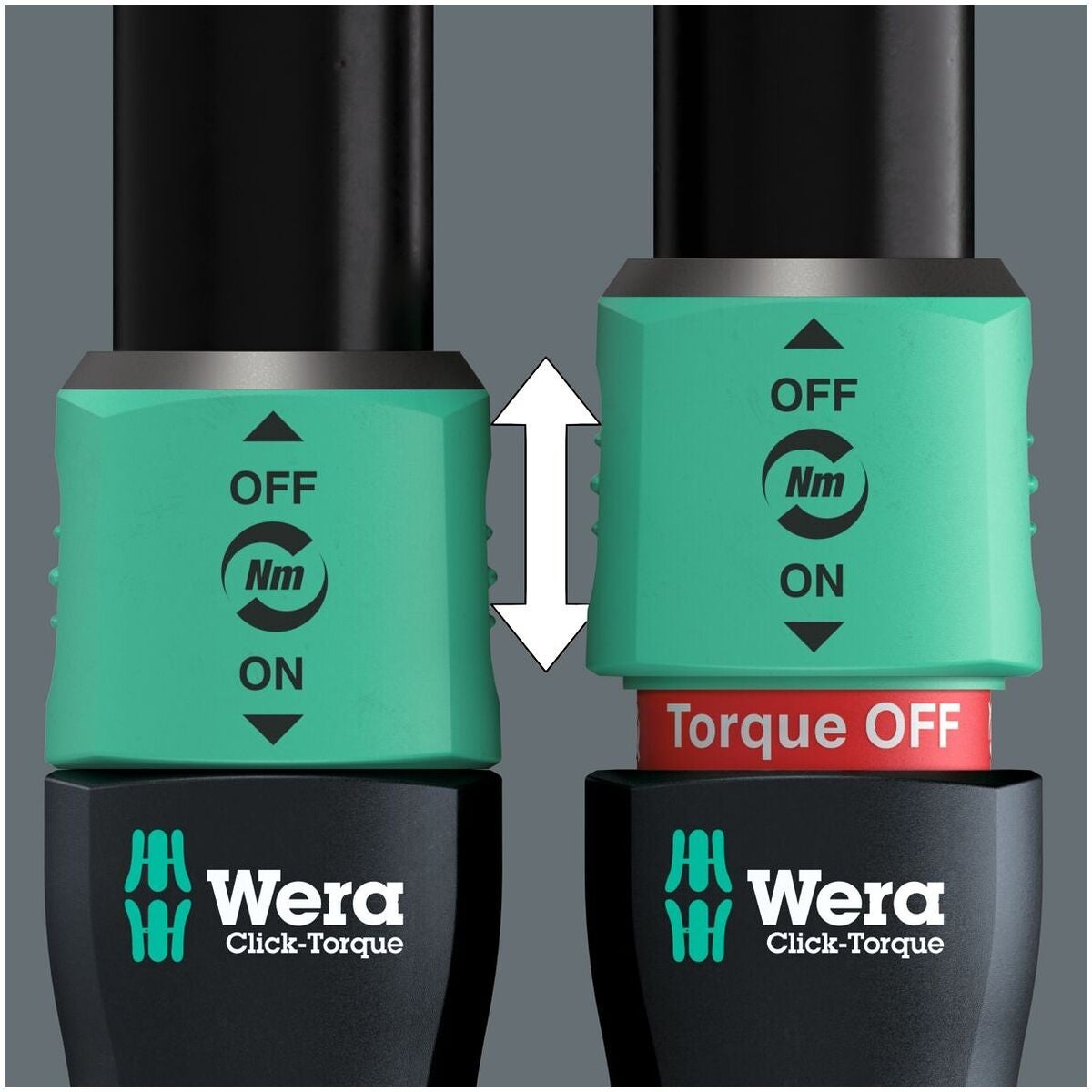

Torque Lock -toiminto: Momenttitoiminto voidaan kytkeä pois päältä – työkalua voidaan siten käyttää myös tavallisena räikkäavaimena ruuvien kiristämiseen ja avaamiseen sekä määriteltyihin kiertokulmiin.
Tarkkuus
Ilmoitetusta arvosta vain oikeakätisessä kiristyksessä: ±3 %.

Standardi
Tarkastettu DIN EN ISO 6789:n mukaan.

Rakenne

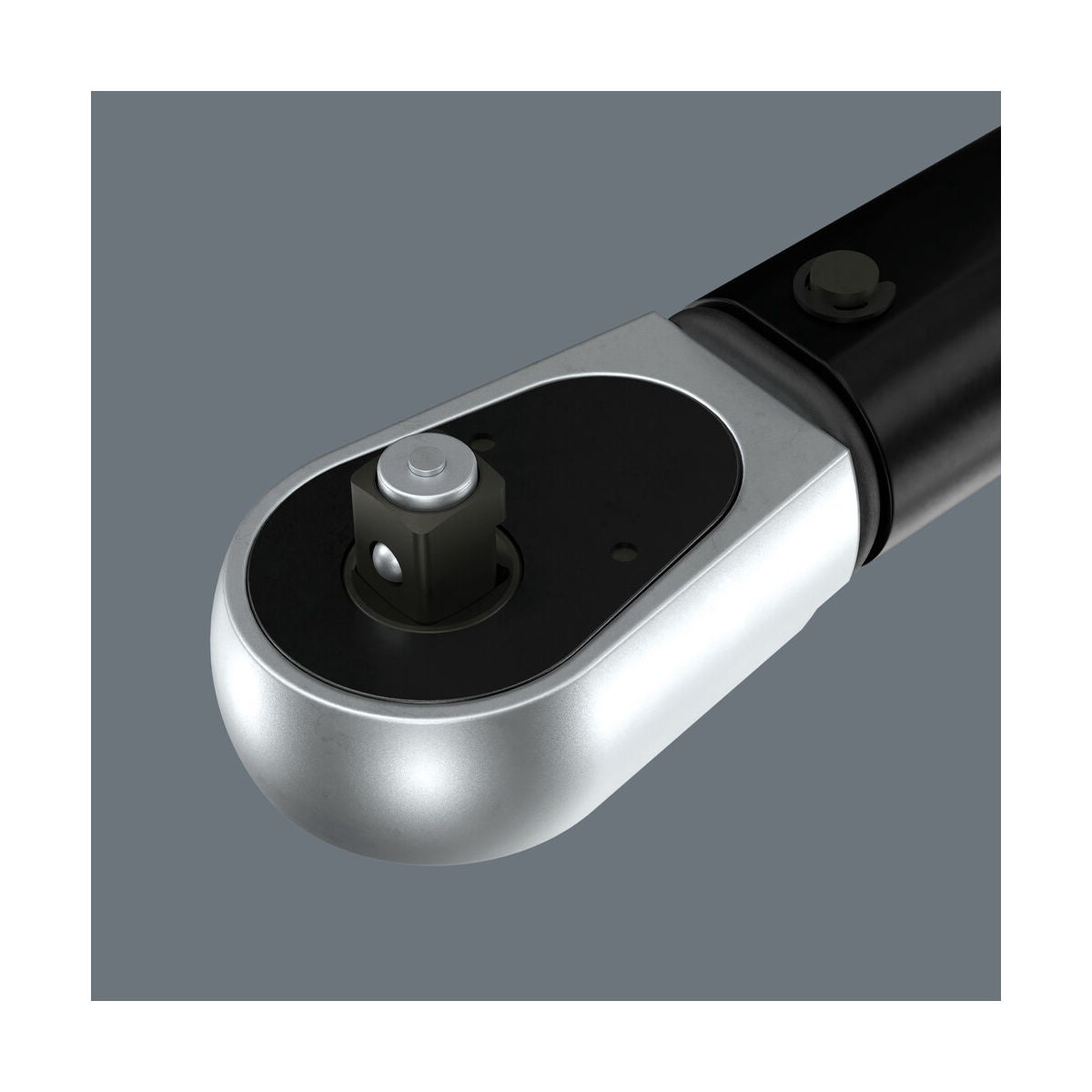

Erittäin tukeva yksipuolinen momenttiavain (vetoneliö 1/2") ergonomisella 2-komponenttikahvalla ja 45-hampaisella räikkäpäällä. Helppo asetus ja perusarvon tallennus kuuluvan ja tuntuvan lukituksen ansiosta, kun asteikkoarvo saavutetaan, sekä pää- ja hienoasteikon hyvän luettavuuden ansiosta. Selvästi kuuluva ja tuntuva laukaisumekanismi, kun asetettu kiristysmomentti saavutetaan. Oikeakätiseen kiristykseen.
Mittayksikkö: Nm, lbfft.

Leikkaustiedot
Piirustuksen ja kaavan selitys:

L₁ = vipuvarren pituus ilman lisätyökalua
l₂ = momenttiavaimeen säädetty lisämitta
l₃ = vipuvarren pituus mukaan lukien tehtaalla asetettu kalibrointilisämitta
L₄ = lisätyökalun lisämitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Toiminta

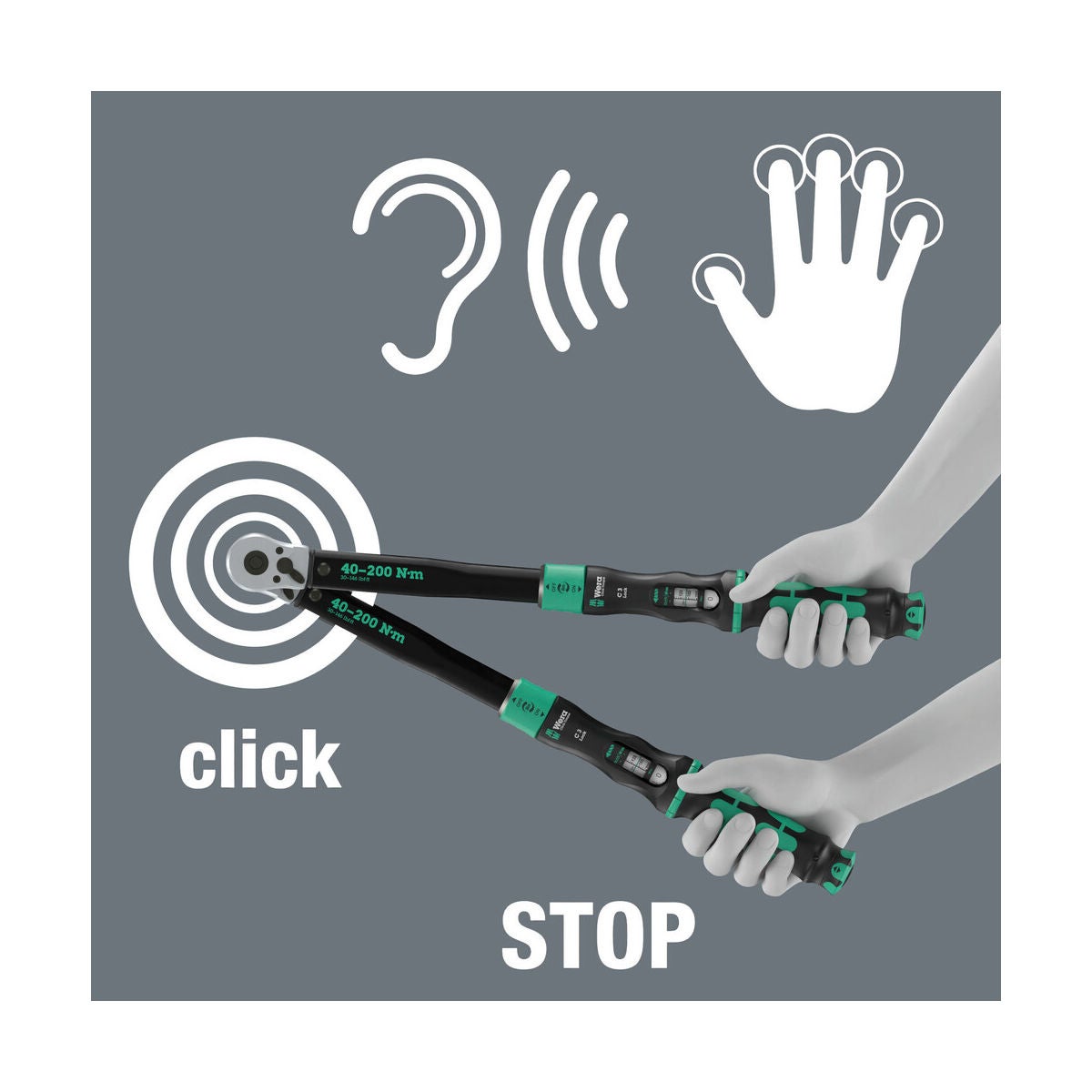

Momenttiavain laukeaa "signaalilla" (selvästi kuultava ja tuntuva) ja on sen jälkeen heti valmis jatkotyöhön.

Etu

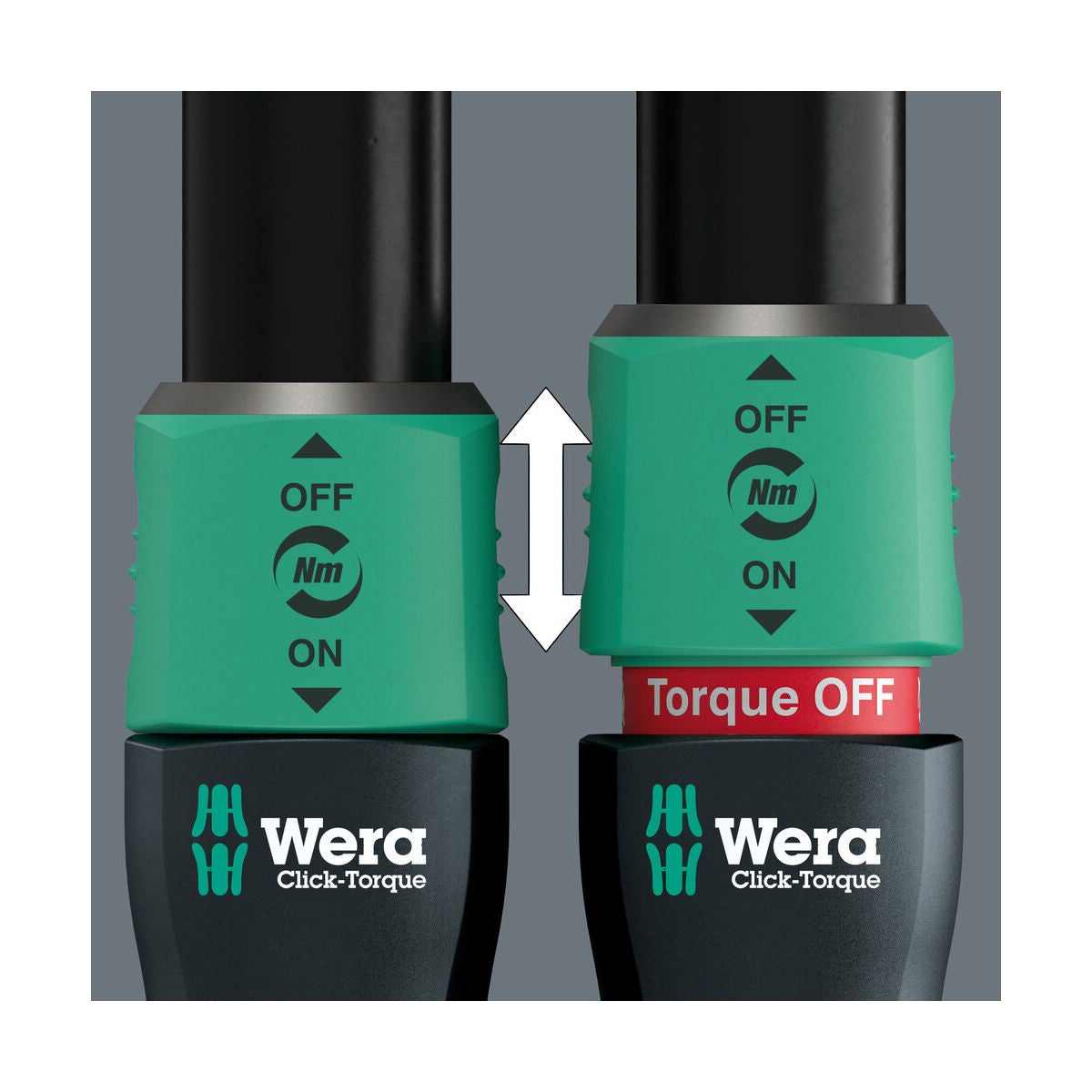

Torque Lock -toiminto: Momenttitoiminto voidaan kytkeä pois päältä – työkalua voidaan tällöin käyttää myös tavallisena räikkäavaimena ruuvien kiristämiseen ja irrottamiseen sekä määriteltyihin kääntökulmiin.

Tekniset tiedot

Tuotetiedot
