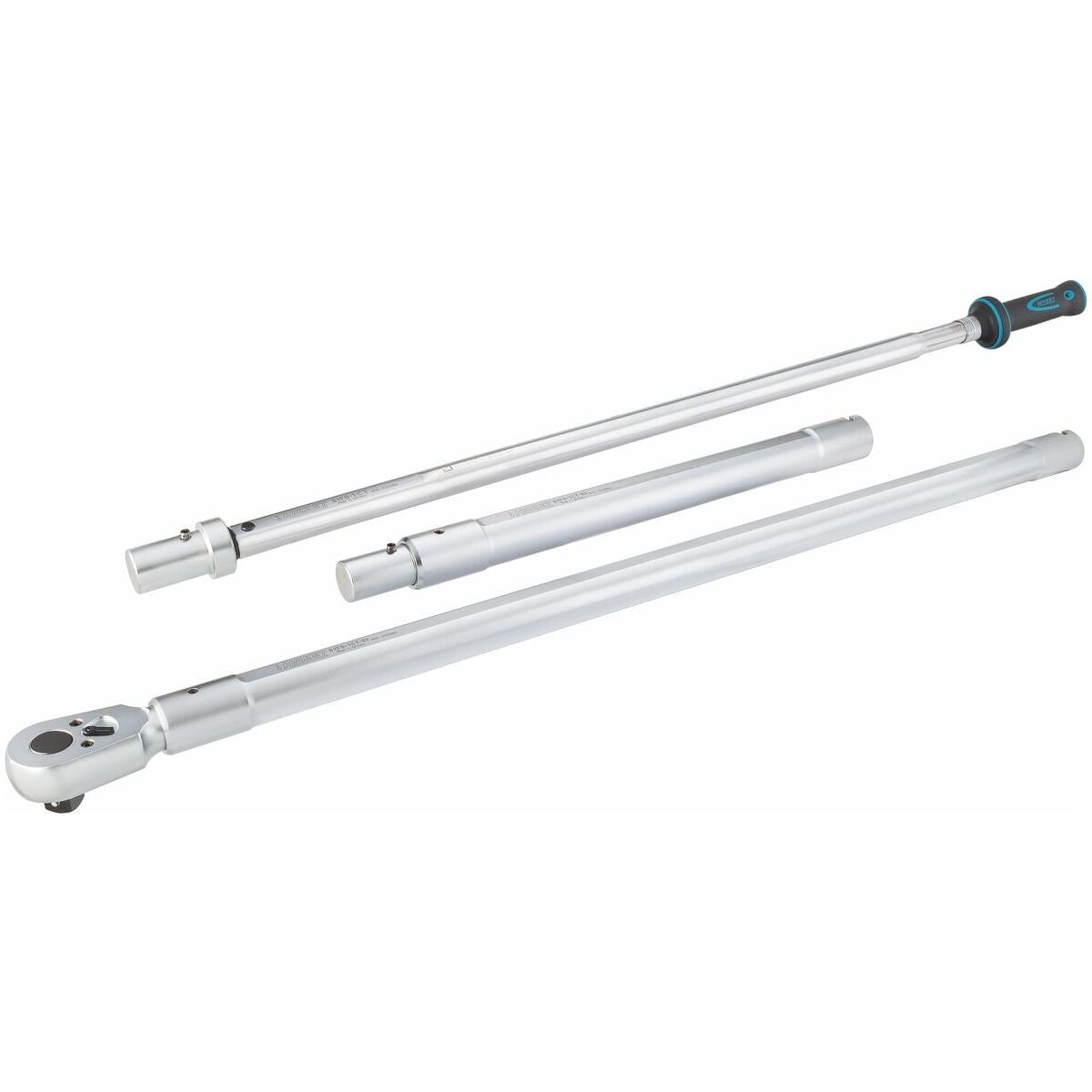

Momenttiavain vaihtosuuntakärkisellä räikkäpäällä 2000

Tuotekuvaus

Normi
Tarkastettu standardin DIN EN ISO 6789 mukaisesti.

Rakenne
Käytännöllinen ja erittäin kompakti, yksivartinen momenttiavain, säädettävissä asteikon avulla ja automaattisella laukaisulla. Erittäin korkea toistotarkkuus, koska käytetään yksinomaan ensiluokkaisia materiaaleja; samalla puristusjouset ja muut kuluvat osat valitaan ja esikäsitellään erittäin huolellisesti. Räikkäpää on vaihdettavissa oikea- ja vasenkätiseen kiristykseen.
Kiinteästi asennetulla suunnanvaihdettavalla räikkäpäällä – oikea- ja vasenkätiseen kiristykseen.
Mittayksiköt: Nm

Leikkausarvot
Selitys piirustukseen ja kaavaan:

L₁ = vipupituus ilman lisätyökalua
l₂ = momenttiavaimen säädetty pituusmitta
l₃ = vipupituus mukaan lukien tehtaalla asetettu kalibrointipituusmitta
L₄ = lisätyökalun pituusmitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Toiminto
Momenttiruuvitaltta laukeaa ”signaalilla” (selvästi kuultava ja tuntuva) ja on sen jälkeen heti valmis jatkotyöhön.

Käyttötiedot
Keskikokoisille ja suurille malleille.

Huomautus
Kalibrointi on mahdollista vain oikeakätiseen kiristykseen.
Taattu vääntömomentin mittaustarkkuus pätee vasta kalibroidulta momenttialueelta standardin DIN EN ISO 6789 mukaisesti.
Tarkkuus
Ilmoitetusta arvosta vain oikeakätisessä kiristyksessä: ±4 %.

Rakenne

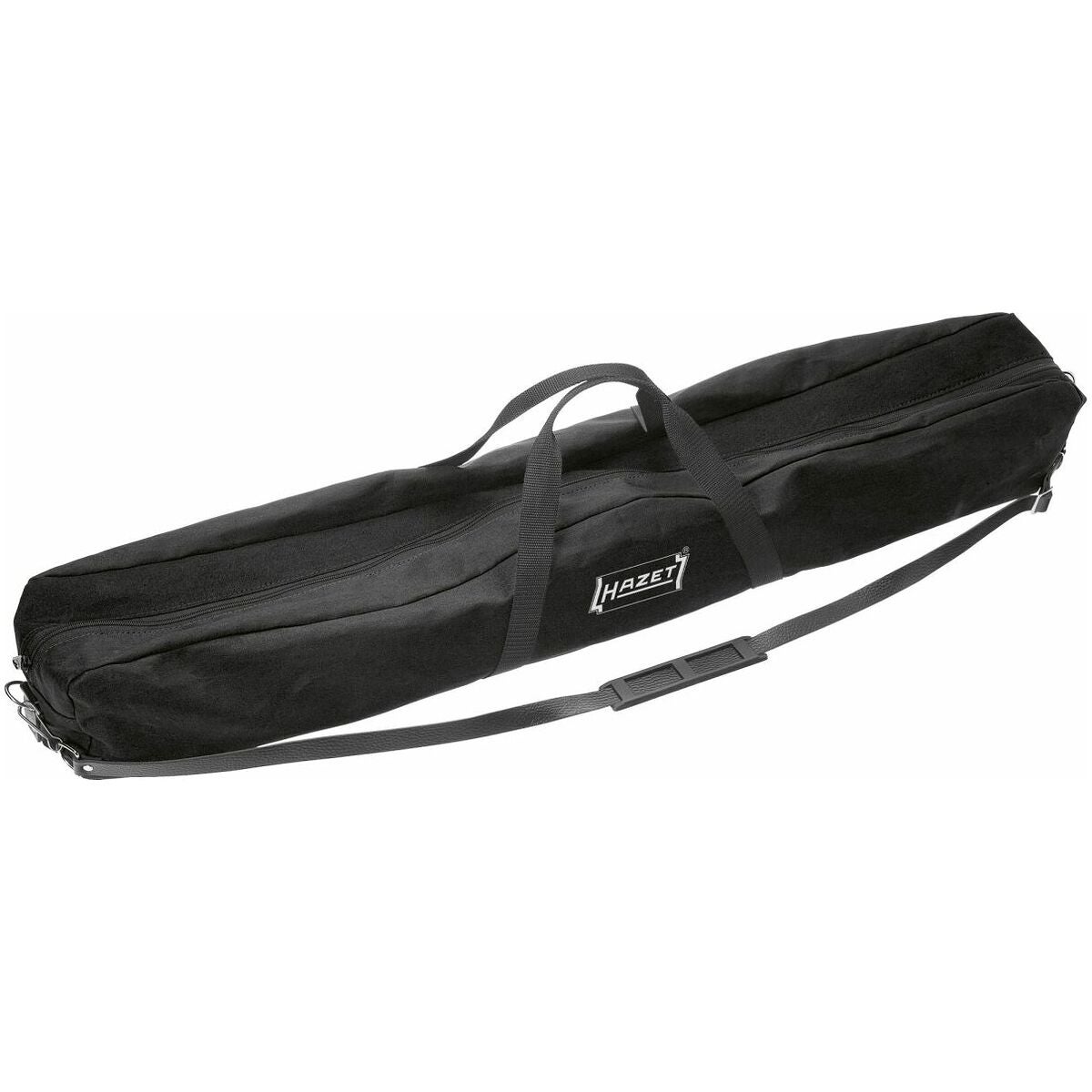

3 osaa vapautustyökalun kanssa; nylonisessa säilytyskotelossa.

Standardi
Tarkastettu DIN EN ISO 6789:n mukaisesti.

Rakenne
Käytännöllinen ja erittäin kompakti, yksivartinen momenttiavain, säädettävissä asteikon avulla ja automaattisella laukaisulla. Erittäin korkea toistotarkkuus, koska käytetään yksinomaan ensiluokkaisia materiaaleja ja koska painejouset ja muut kuluvat osat valitaan ja esikäsitellään erittäin huolellisesti. Räikkäpää on vaihdettavissa oikea- ja vasenkiristykseen.
Kiinteästi asennetulla, vaihtosuuntakärkisellä räikkäpäällä – oikea- ja vasenkiristykseen.
Mittayksiköt: Nm

Leikkuuarvot
Piirustuksen ja kaavan selitys:

L₁ = vipuvarren pituus ilman lisätyökalua
l₂ = momenttiavaimen säädetty ulottuma
l₃ = vipuvarren pituus mukaan lukien tehdasasenteinen kalibrointimitta
L₄ = lisätyökalun ulottuma
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Toiminta
Momenttiavain laukeaa ”signaalilla” (selvästi kuultava ja tuntuva) ja on sen jälkeen heti valmis jatkotyöhön.

Käyttötiedot
Keskikokoisille ja suurille malleille.

Huomautus
Kalibrointi on mahdollista vain oikeakätiseen kiristykseen.
Taattu vääntömomentin mittaustarkkuus pätee vasta kalibroidulta momenttialueelta DIN EN ISO 6789:n mukaisesti.

Tekniset tiedot

Tuotetiedot
