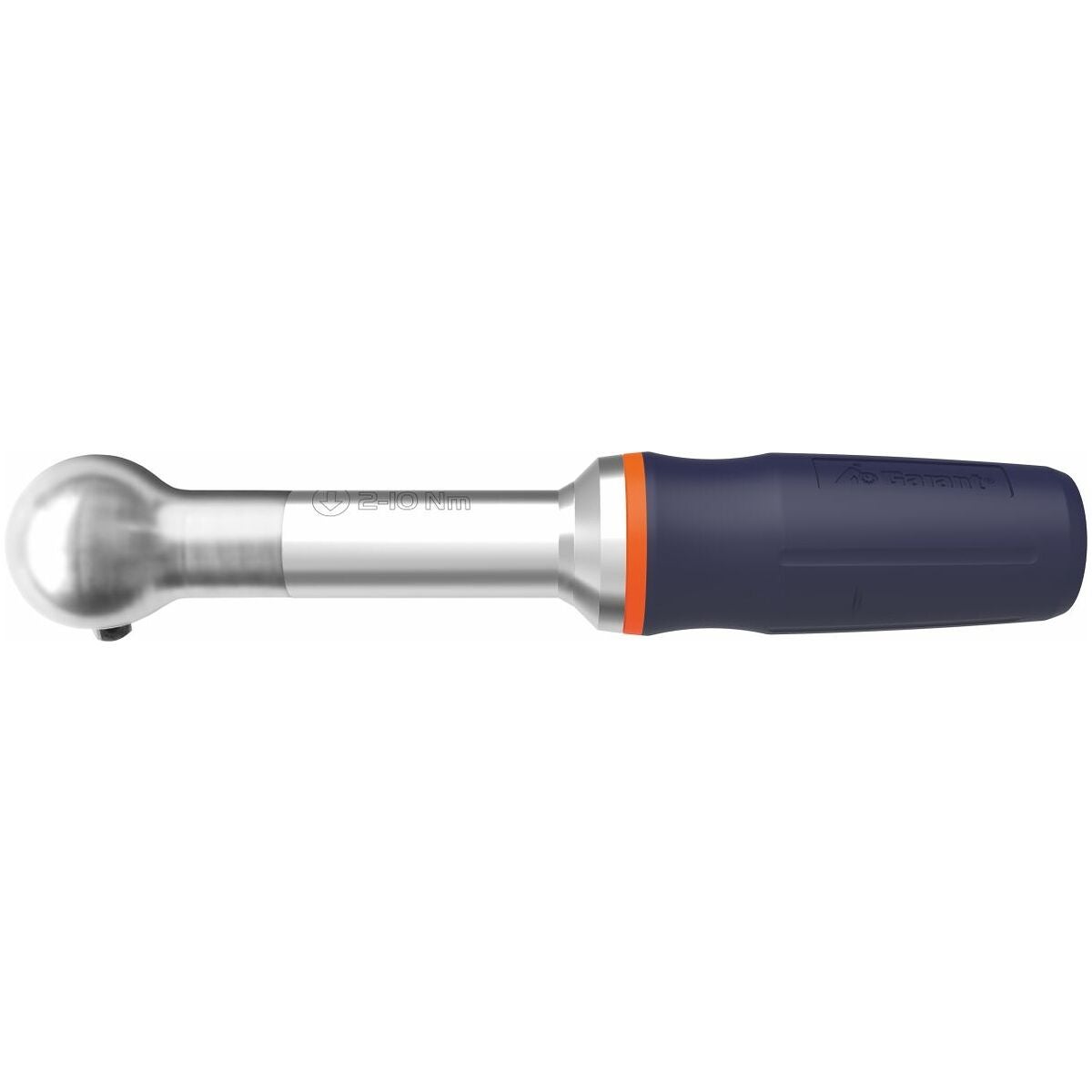

Momenttiavain ”Slipper” ilman asteikkoa

Tuotekuvaus

Normi
Tarkastettu standardin DIN EN ISO 6789 mukaisesti.

Tarkkuus
± 6 % asetetusta arvosta.

Rakenne
Patentoitu laukaisumekanismi estää tehokkaasti tahattoman ylikiristyksen.
Yksivartinen momenttiavain ilman asteikkoa. Avain asetetaan momenttiavaintestaajalla.
Sisäänrakennetulla räikällä.

Piirustus- ja kaavatiedot
Selitys piirustukseen ja kaavaan:

L₁ = vipupituus ilman pistotyökalua
l₂ = momenttiavaimeen säädetty pistomitta
l₃ = vipupituus sisältäen tehtaalla asetetun kalibrointipistomitan
L₄ = pistotyökalun pistomitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Toiminta
Kun asetettu kiristysmomentti saavutetaan, avain laukeaa tuntuvasti ja on sen jälkeen heti valmis jatkotyöhön. Erityinen laukaisumekanismi varmistaa, että asetettu momenttiarvo saavutetaan luotettavasti, mutta ei ylitetä.

Etuna
Kompakti laukaisumekanismi mahdollistaa työskentelyn vaikeapääsyisissä kohdissa.

Käyttötiedot
Keskikokoisille ja suurille malleille.
