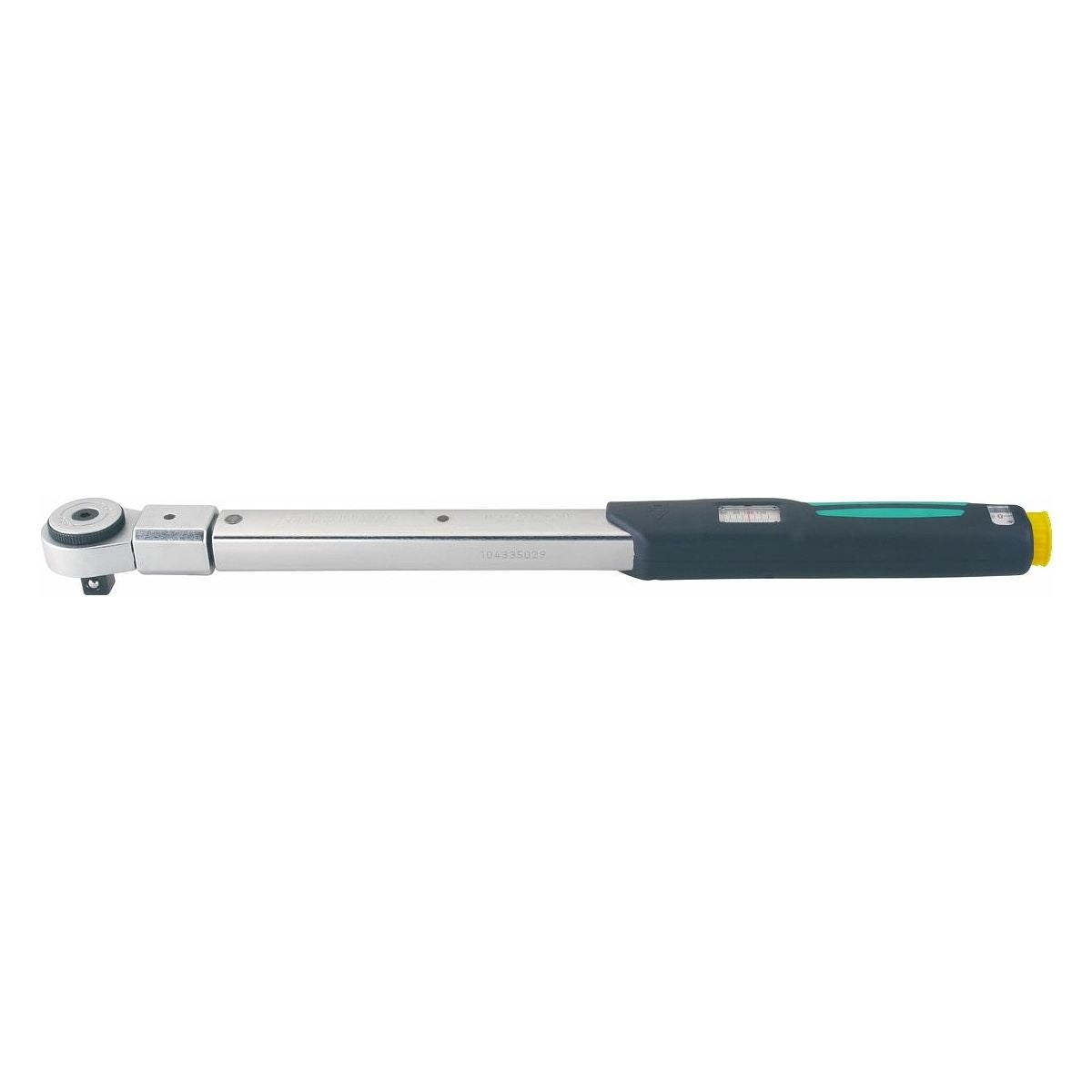

QuickSelect-momenttiavain säädön lukituksella ja räikkäpäällä

Normi
Tarkastettu DIN EN ISO 6789:n mukaan.

Rakenne
Tukeva ja kompakti, yksivartinen momenttiavain, jossa esiasetus asteikon mukaan ja automaattinen laukaisu. Korkea tarkkuus säilyy muuttumattomana myös tuhansien kiristysten jälkeen, koska kaikki kuluvat osat on valmistettu ensiluokkaisista materiaaleista ja joustavaa vartta kuormitetaan vain hyvin lyhytaikaisesti. Runko ja kädensija tukevasta neliöputkesta. Asteikko jälkisäädettävissä.
Vasemmalle kiristys tapahtuu kääntämällä vaihtopää.
Varustettu vaihdettavalla räikkäpäällä.
Mittayksiköt: Nm, lb-ft.

Mittatiedot
Selitys piirustukseen ja kaavaan:

L₁ = vipuvarren pituus ilman vaihtopäätä
l₂ = momenttiavaimeen säädetty mitta
l₃ = vipuvarren pituus sis. tehtaalla asetetun kalibrointimitan
L₄ = vaihtopään mitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Toiminta
Kun asetettu arvo saavutetaan, momenttiavaimen ”signaalilaite” (tunto-ääni) laukeaa ja se on sen jälkeen heti valmis jatkotyöhön.

Etu

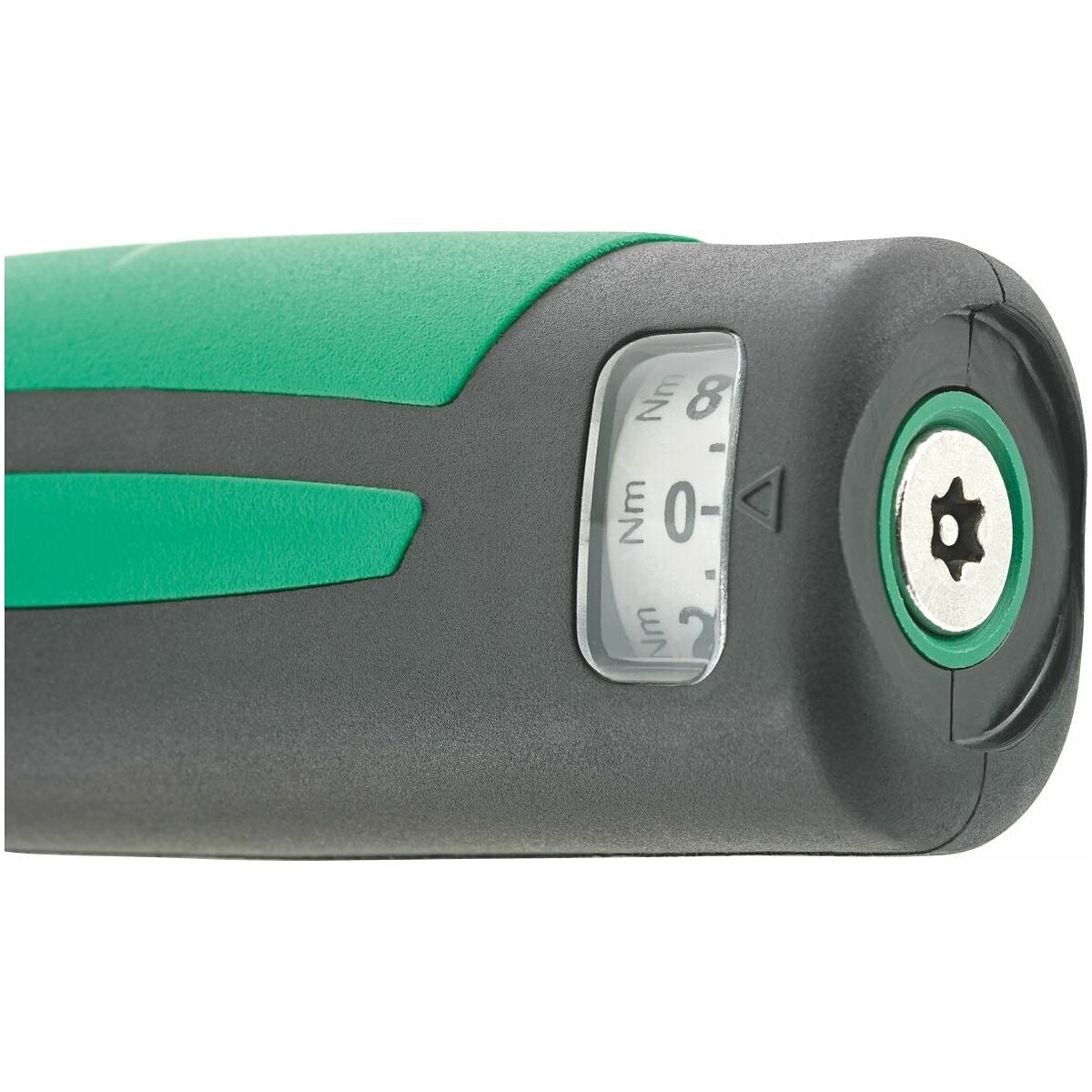

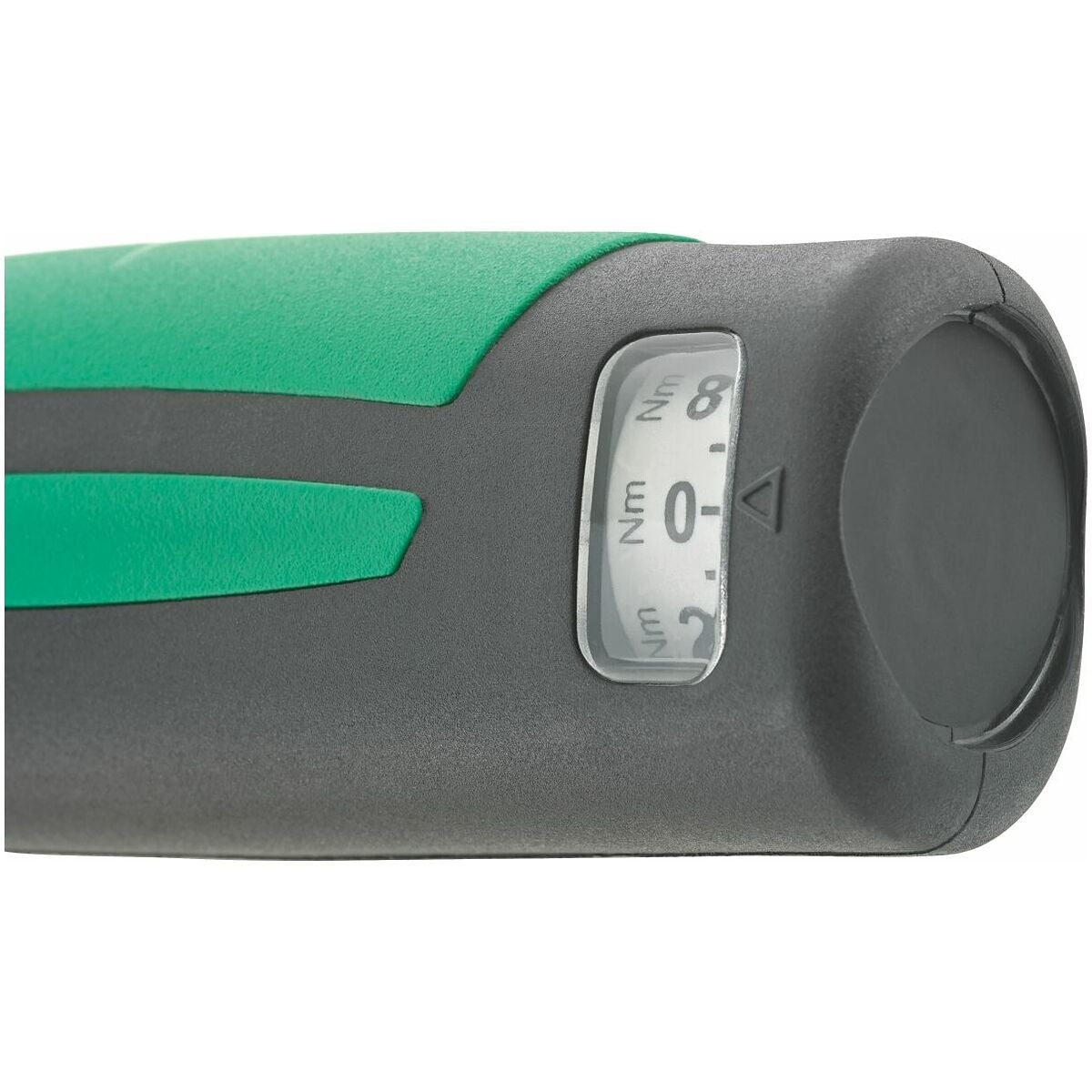

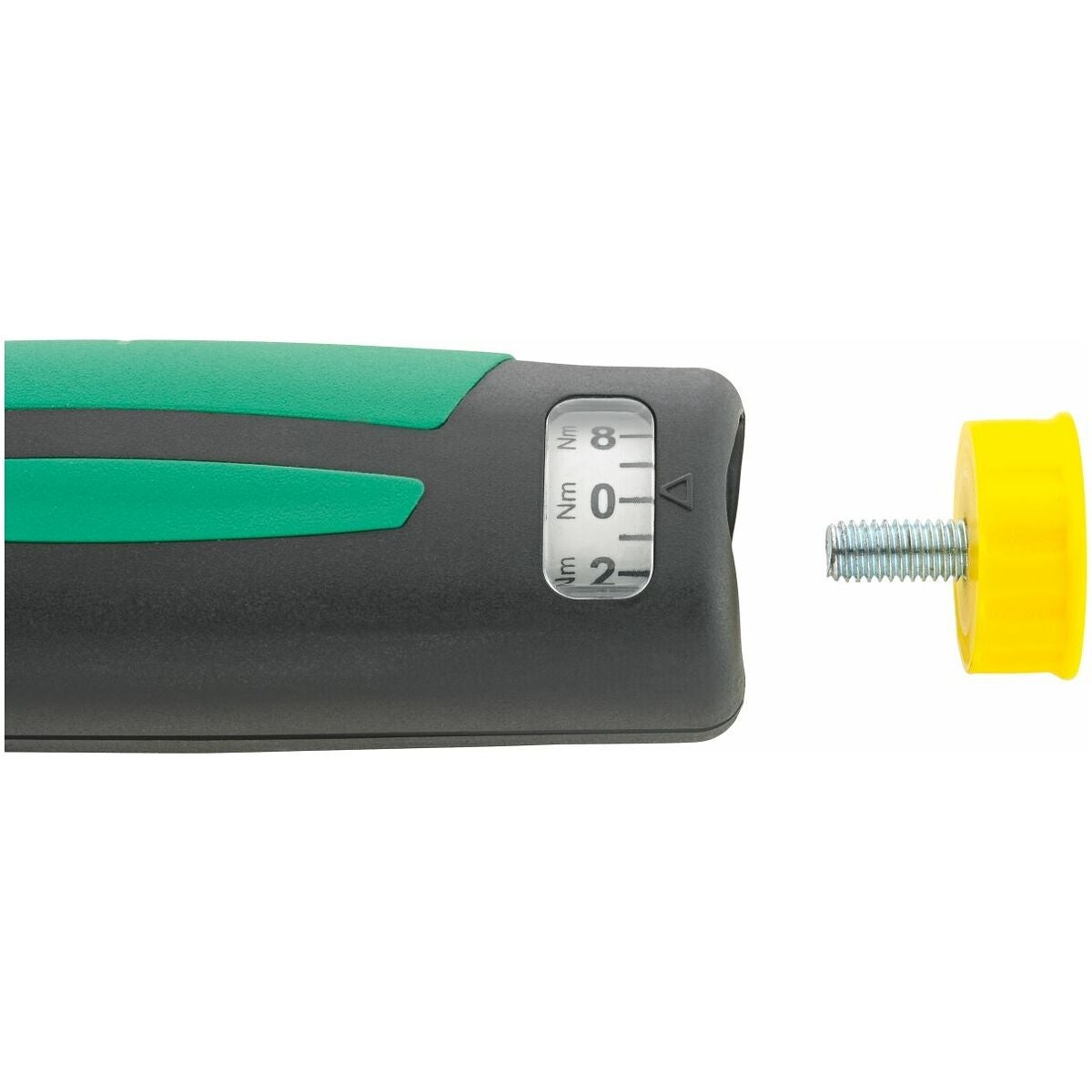

Esiasetettavissa asteikon mukaan ja voidaan varmistaa lisäsäätöä vastaan irrotettavalla nupilla. Vaihtoehtoisesti avain voidaan suojata manipuloinnilta mukana toimitettavalla lukitusruuvilla ja tarralla.

Käyttötiedot
Koska vääntömomentti voidaan asettaa uudelleen erittäin nopeasti, avain on ihanteellinen korjauksiin ja pieniin sarjoihin.

Huomautus
Vääntömomentin taattu mittaustarkkuus on voimassa vasta kalibroidulta momenttialueelta DIN EN ISO 6789:n mukaan.
