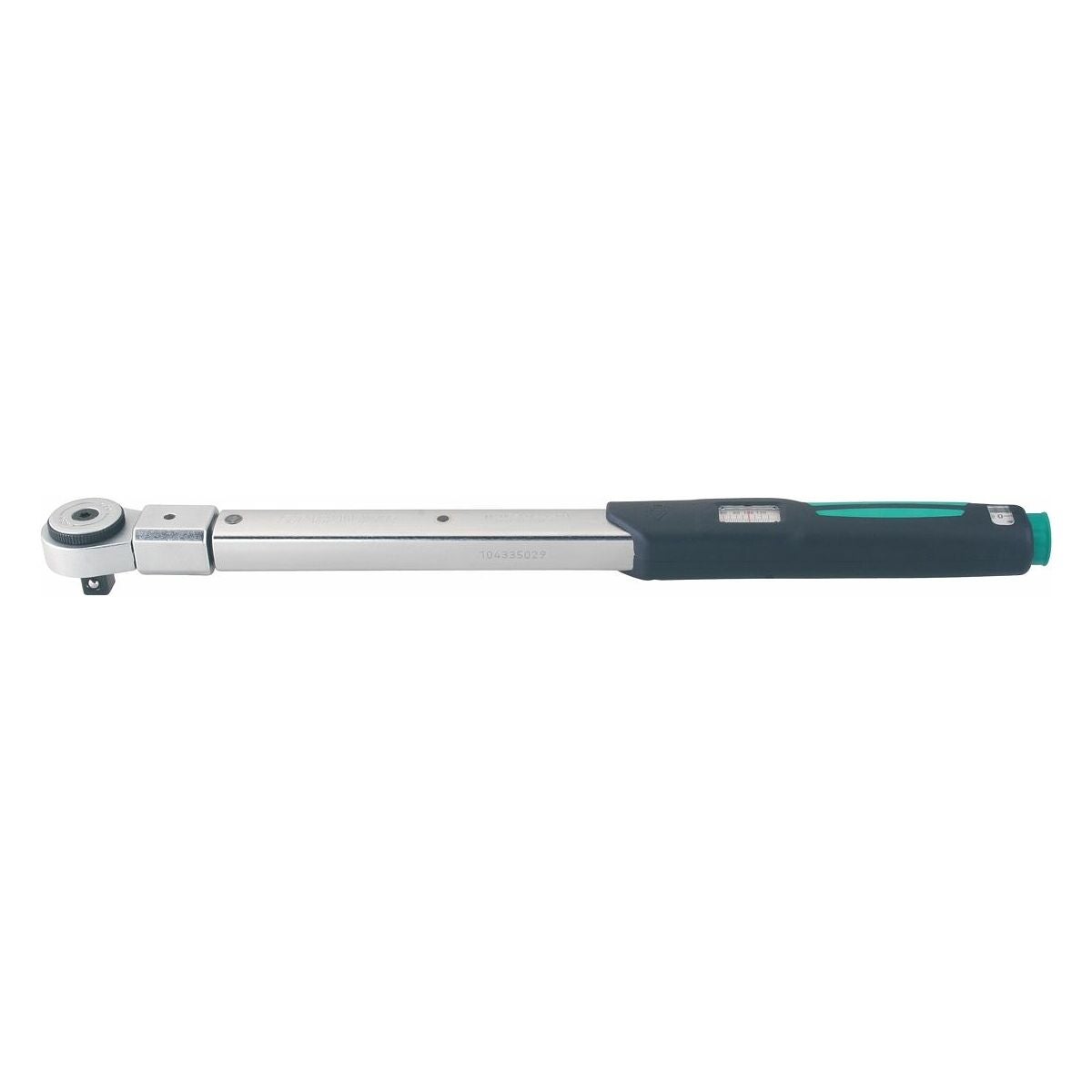

QuickSelect-momenttiavain räikkäpäällä, Nm

Tuotekuvaus

Normi
Tarkastettu standardin DIN EN ISO 6789 mukaisesti.

Rakenne
Tukeva ja kompakti, yksivartinen momenttiavain, jossa esiasetus asteikon mukaan ja automaattinen laukaisu. Korkea tarkkuus säilyy muuttumattomana myös tuhansien kiristysten jälkeen, koska kaikki kuluvat osat on valmistettu ensiluokkaisista materiaaleista ja joustavaa vartta kuormitetaan vain hyvin lyhytaikaisesti. Runko ja kädensija tukevasta neliöputkesta. Asteikko on jälkisäädettävissä.
Vasemmanpuoleinen kiristys tehdään kääntämällä pistotyökalu.

Kaaviotiedot
Selitys piirustukseen ja kaavaan:

L₁ = vipupituus ilman pistotyökalua
l₂ = momenttiavaimeen säädetty ulottumamitta
l₃ = vipupituus mukaan lukien tehtaalla asetettu kalibrointiulottumamitta
L₄ = pistotyökalun ulottumamitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Toiminta
Kun asetettu arvo saavutetaan, momenttiavaimen 'merkinantolaite' (tuntoääni) laukeaa ja se on sen jälkeen heti valmis jatkamaan työskentelyä.

Etu

• Ergonomisesti muotoiltu 2K-kahva, kestää aggressiivisia nesteitä kuten polttoainetta, hydrauliöljyä jne.

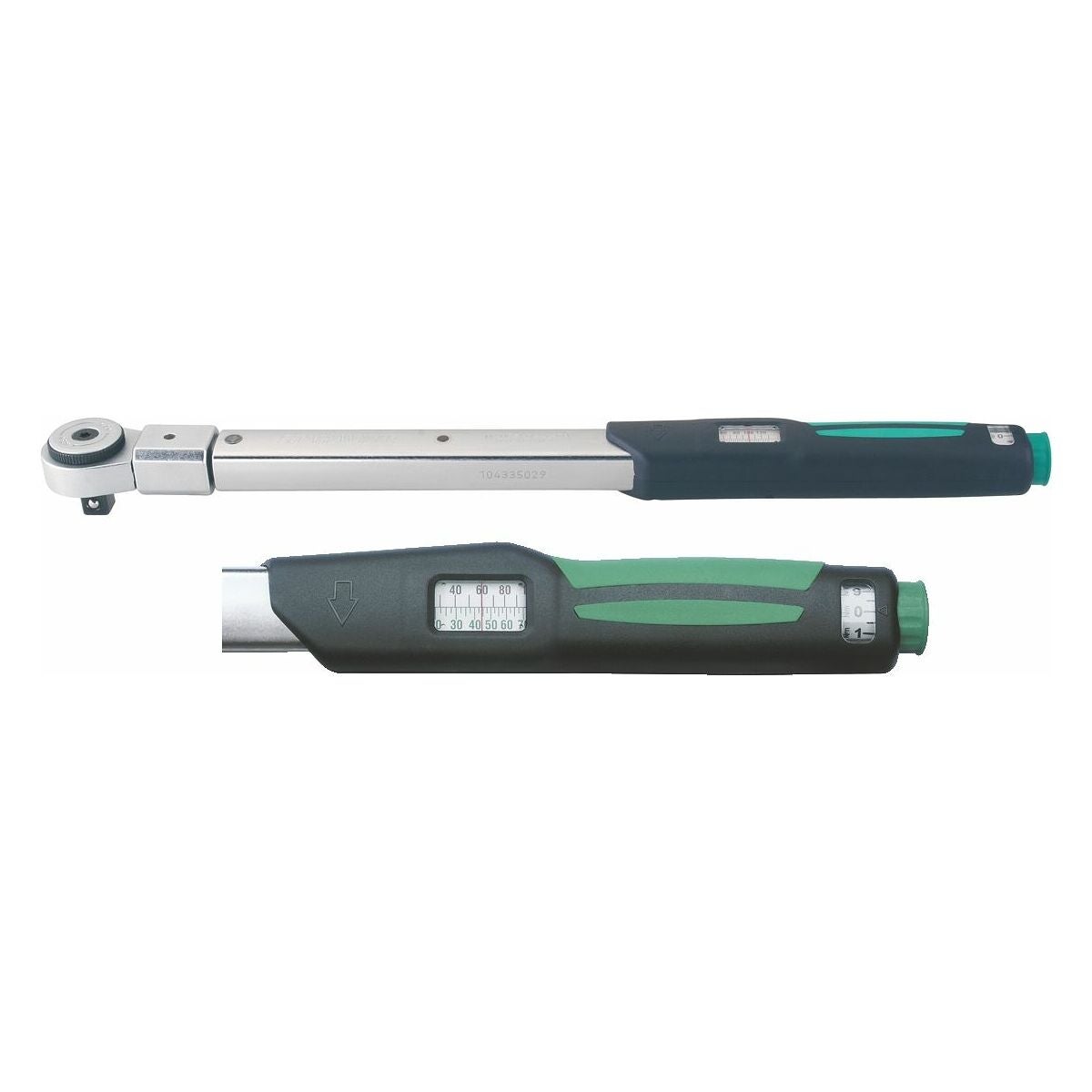

• Ikkuna suojaa säätöasteikkoa lialta ja vaurioilta.
• Nopea, tarkka ja turvallinen säätö: Vedä nuppi ulos, 'kierrä' haluttuun arvoon ja lukitse 'painamalla' nuppia. Säätönuppia on helppo käyttää, koska siinä ei ole jousivoimaa

Käyttötiedot
Koska vääntömomentti voidaan säätää uudelleen erittäin nopeasti, avain on ihanteellinen korjauksiin ja pieniin sarjoihin.

Huomautus
Taattu vääntömomentin mittaustarkkuus on voimassa vasta kalibroidulta momenttialueelta standardin DIN EN ISO 6789 mukaisesti.
Rakenne
Varustettu käännettävällä räikkäpäällä.
Mittayksiköt: Nm, lbfft.

Normi
Tarkastettu DIN EN ISO 6789:n mukaan.

Rakenne
Tukeva ja kompakti, yksivartinen momenttiavain, jossa esiasetus asteikon mukaan ja automaattinen laukaisu. Korkea tarkkuus säilyy muuttumattomana myös tuhansien kiristysten jälkeen, koska kaikki kuluvat osat on valmistettu ensiluokkaisista materiaaleista ja taipuva tanko kuormittuu vain hyvin lyhytaikaisesti. Runko ja kädensija vakaasta neliöputkesta. Asteikko jälkisäädettävissä.
Vasenkiristys tehdään kääntämällä pistotyökalu.

Leikkaustiedot
Piirroksen ja kaavan selitys:

L₁ = vipupituus ilman pistotyökalua
l₂ = momenttiavaimen säädetty pistomitta
l₃ = vipupituus mukaan lukien tehtaalla asetettu kalibrointipistomitta
L₄ = pistotyökalun pistomitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Toiminto
Kun asetettu arvo saavutetaan, momenttiavaimen merkinantolaite laukeaa (tuntoääni) ja on sen jälkeen heti valmis jatkotyöhön.

Etu

• Ergonomisesti muotoiltu 2K-kahva, kestää aggressiivisia nesteitä kuten polttoainetta, hydrauliöljyä jne.
• Ikkuna suojaa säätöasteikkoa lialta ja vaurioilta.
• Nopea, tarkka ja turvallinen säätö: vedä nuppi ulos, ”kierrä” haluttuun arvoon ja lukitse ”painamalla” nuppia. Säätönuppia on helppo käyttää, koska siinä ei ole jousivoimaa

Käyttötiedot
Koska vääntömomentti voidaan asettaa uudelleen erittäin nopeasti, avain on ihanteellinen korjauksiin ja pieniin sarjoihin.

Huomautus
Taattu vääntömomentin mittaustarkkuus pätee vasta kalibroidulta momenttialueelta DIN EN ISO 6789:n mukaan.
