elektroninen momenttiavain digitaalisella mittakellolla

Tuotekuvaus

Standardi
Tarkastettu standardin DIN EN ISO 6789 mukaisesti.

Tarkkuus
Myötäpäivään ± 22%, vastapäivään ± 32%.

Rakenne

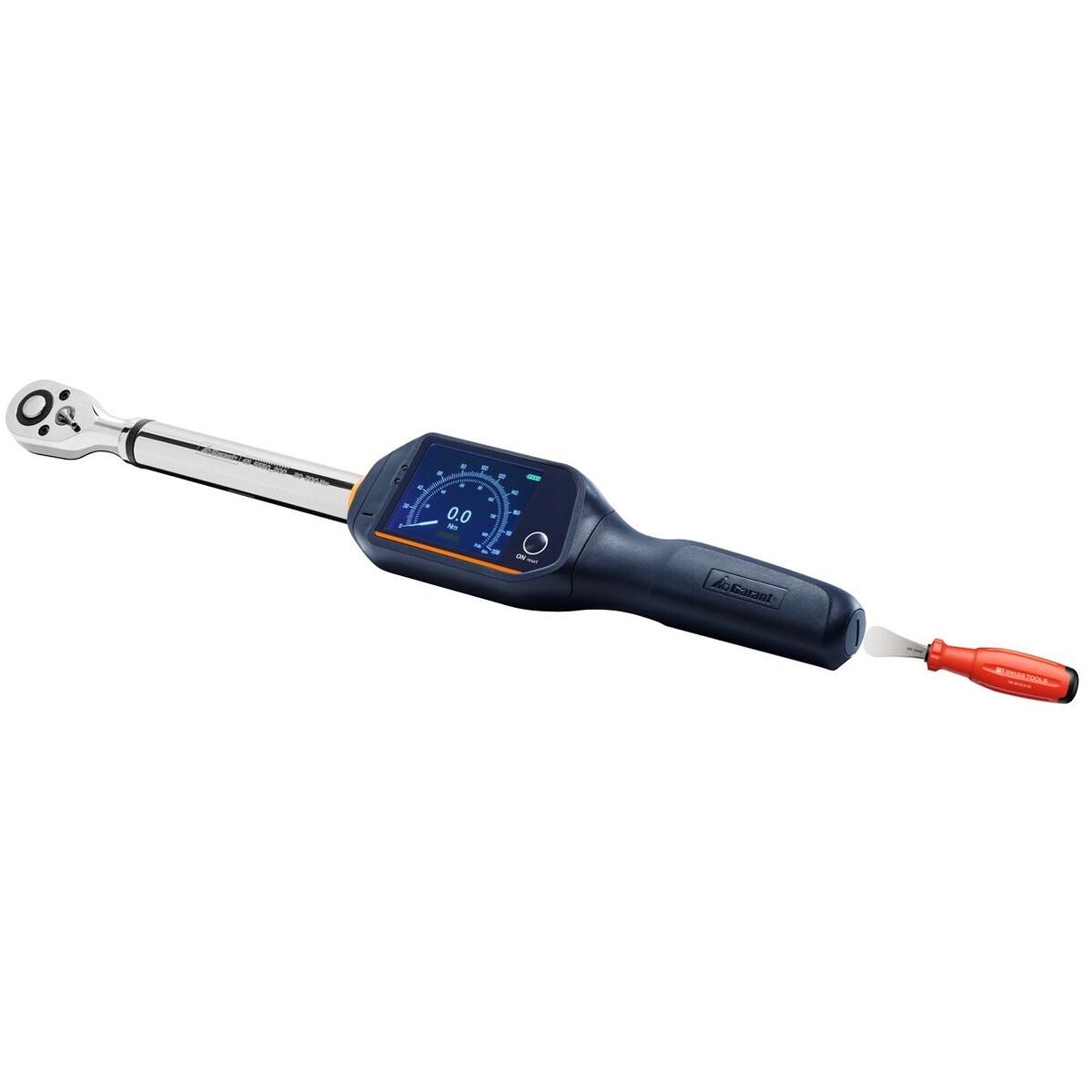

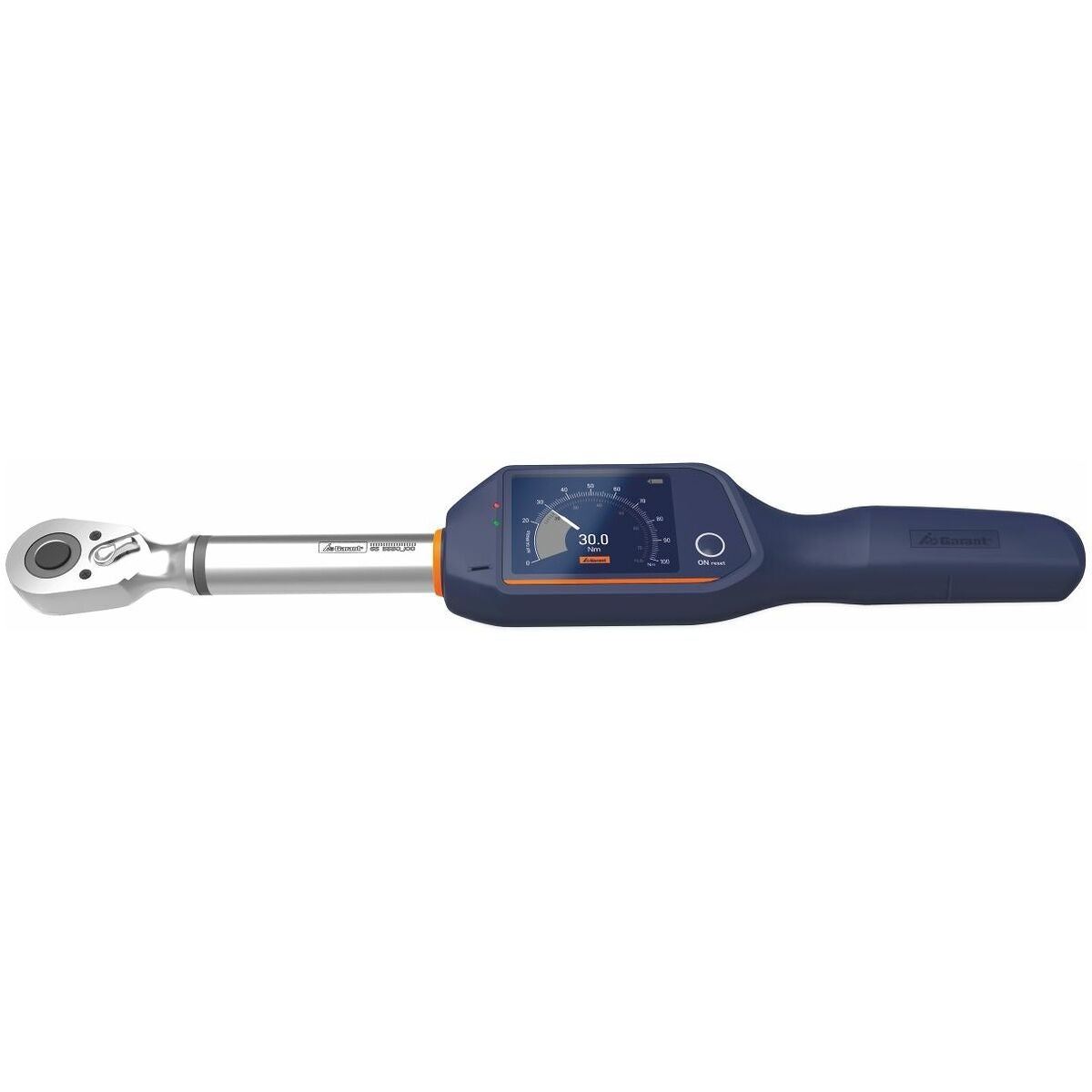

elektroninen, erittäin tarkka momenttiavain digitaalisella mittarilla. Kokonaan terästä, mattakromattu, kiinteä räikkäpää ejektorilla. Digitaalinen Nm-arvon näyttö ja pariston tilan näyttö. Yksi painike käynnistykseen ja nollaukseen, automaattinen virrankatkaisu 2 minuutin kuluttua.

• Vaihtokytkentäräikkä ejektorilla.
• Näyttö, jossa paristosymboli.
• Yksi painike On/reset-toiminnolle.
• Mini-USB-liitäntä latausta varten.
• Ergonomisesti kuvioitu kahva.

Mittayksikkö: Nm, lbfft.

Leikkaustiedot

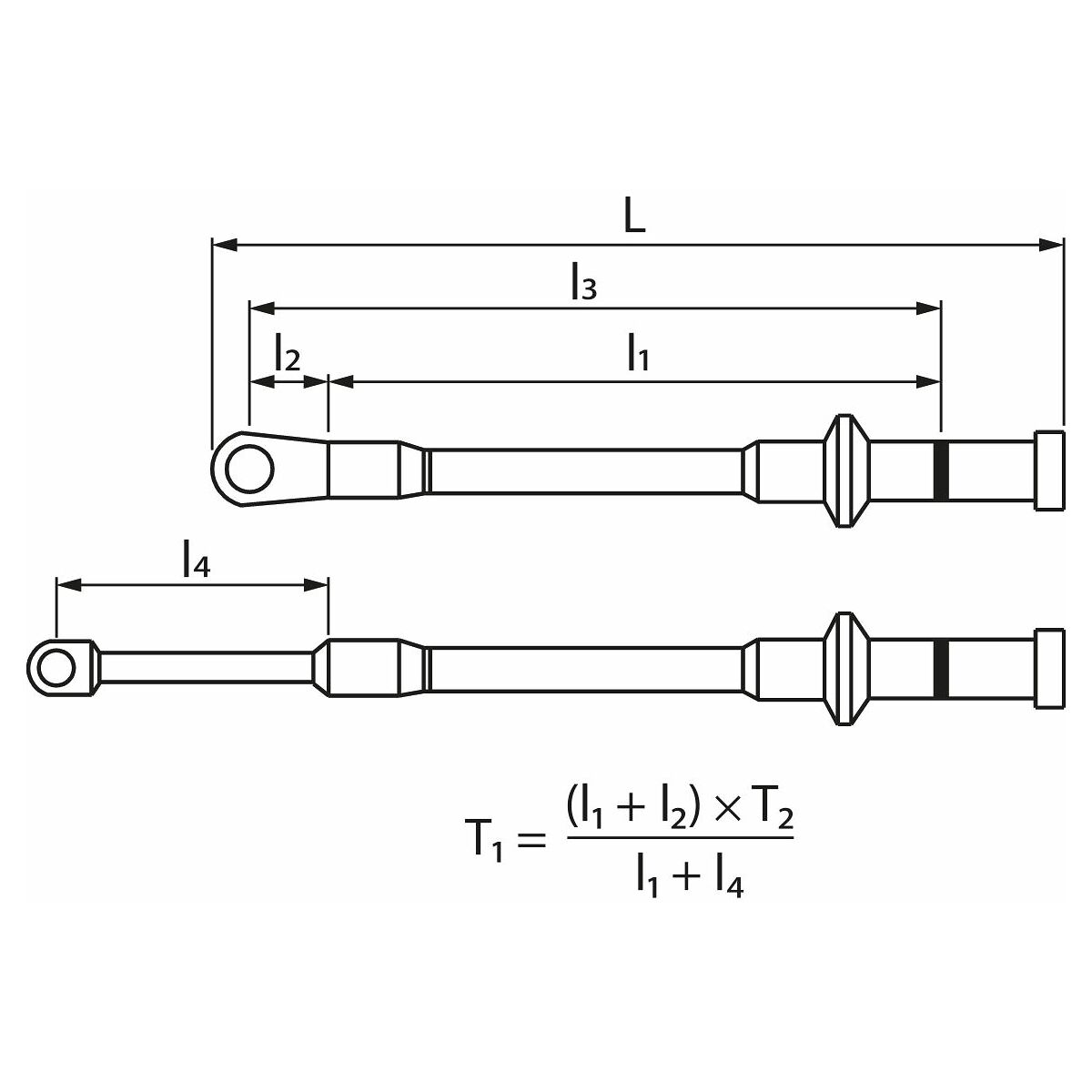

Selitys piirustukseen ja kaavaan:

L₁ = vipuvarren pituus ilman lisätyökalua
l₂ = momenttiavaimeen säädetty liitosmitta
l₃ = vipuvarren pituus mukaan lukien tehtaalla asetettu kalibrointiliitosmitta
L₄ = lisätyökalun liitosmitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Toiminto
Saavutettu arvo luetaan mittarista työn aikana. Lopullinen arvo voidaan lukita huippuarvon osoittimella myöhempää lukemista varten.
Näyttö: Peak (huippuarvo) ja Track (seuranta).

Käyttötiedot
Yksittäisten ruuvien hallittuun kiristämiseen ja tarkastusmittauksiin.

Toimitussisältö
Mini-USB-latauskaapeli TFT-näytölle. Sisältää tukevan muovilaukun

Huomautus
Taattu momentin mittaustarkkuus on voimassa vasta kalibroidulta momenttialueelta alkaen standardin DIN EN ISO 6789 mukaisesti.
Rakenne

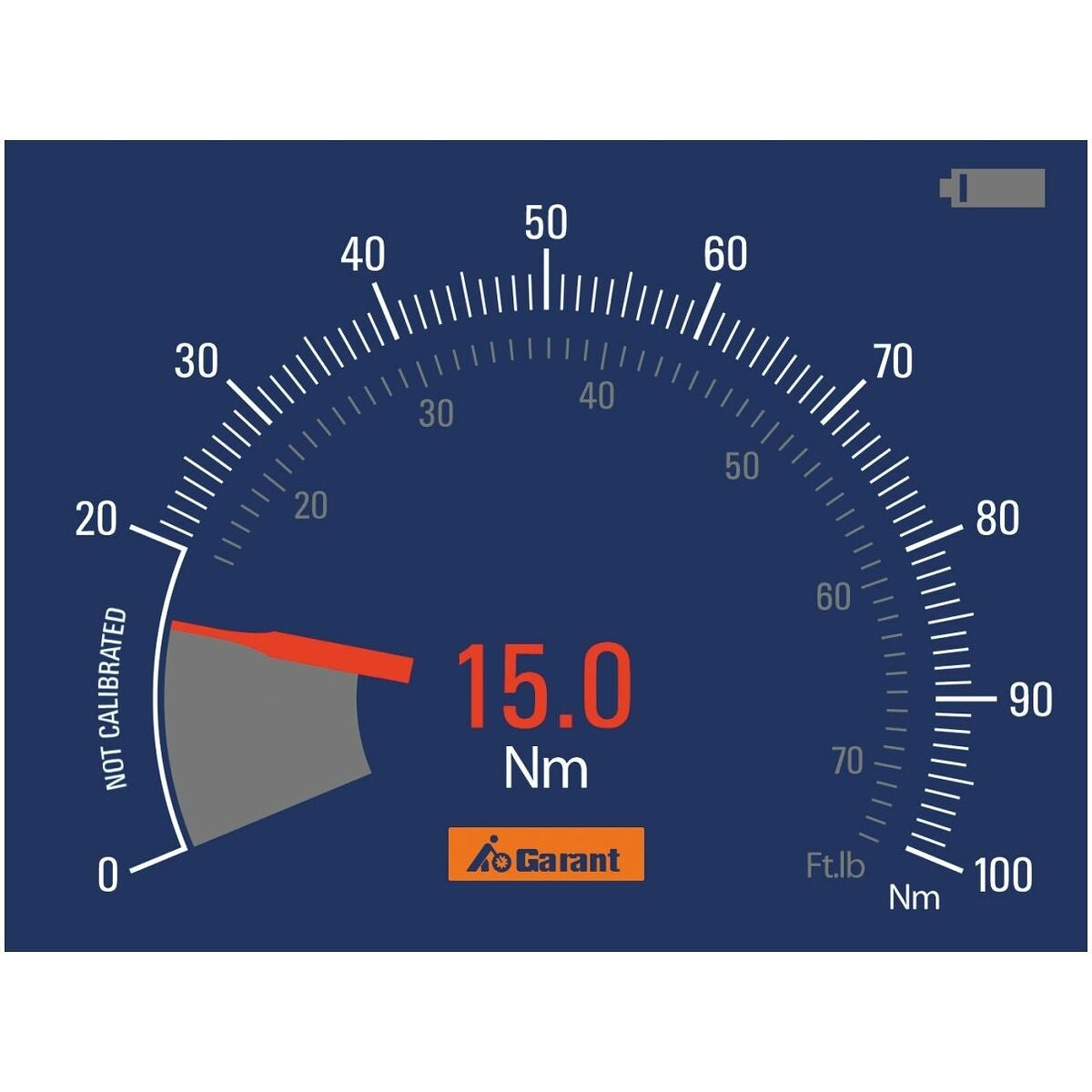

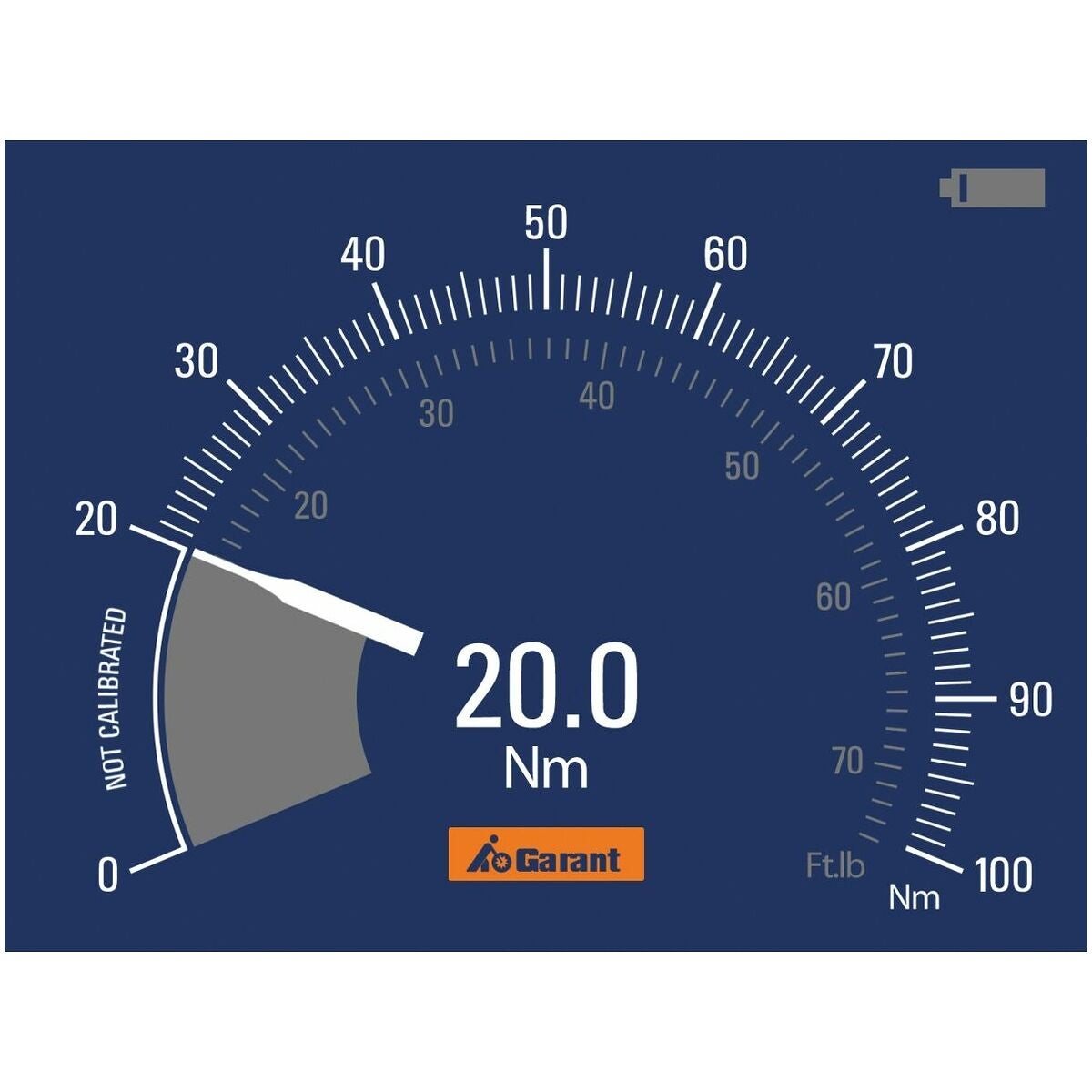

3,5 tuuman TFT-näyttö kaksiasteisella asteikolla (Nm–lbfft).

Normi
Tarkastettu standardin DIN EN ISO 6789 mukaisesti.

Tarkkuus
Myötäpäivään ± 2%, vastapäivään ± 3%.

Malli
Elektroninen, erittäin tarkka momenttiavain digitaalisella mittakellolla. Kokonaan terästä, mattakromattu, kiinteä räikkäpää ulosheittimellä. Nm-arvon digitaalinen näyttö ja paristomerkkivalo. Yksi painike päälle kytkentään ja nollaukseen, automaattinen poiskytkentä 2 minuutin kuluttua.

• Vaihtoräikkä ulosheittimellä.
• Näyttö paristosymbolilla.
• Yksi painike On/reset-toiminnolle.
• Mini-USB-liitäntä latausta varten.
• Ergonomisesti kuvioitu kahva.

Mittayksikkö: Nm, lbfft.

Leikkaustiedot
Selitys piirustukseen ja kaavaan:

L₁ = vipupituus ilman lisätyökalua
l₂ = momenttiavaimen säädetty lisäpituus
l₃ = vipupituus sis. tehtaalla asetetun kalibrointilisäpituuden
L₄ = lisätyökalun lisäpituus
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Toiminto
Saavutettu arvo luetaan työskentelyn aikana mittakellosta. Lopullinen arvo voidaan lukita jälkikäden avulla myöhempää lukemista varten.
Näyttö: Peak (huippuarvo) ja Track (seuranta).

Käyttötiedot
Yksittäisten ruuvien kontrolloituun kiristykseen ja tarkastusmittauksiin.

Toimitussisältö
Mini-USB-latauskaapeli TFT-näytölle. Mukana tukeva muovisalkku

Huomautus
Taattu mittaustarkkuus vääntömomentille on voimassa vasta kalibroidulta momenttialueelta DIN EN ISO 6789:n mukaisesti.
