Elektroninen momentintarkastusavain

Tuotekuvaus

Normi
Tarkastettu standardin DIN EN ISO 6789 mukaisesti.

Rakenne

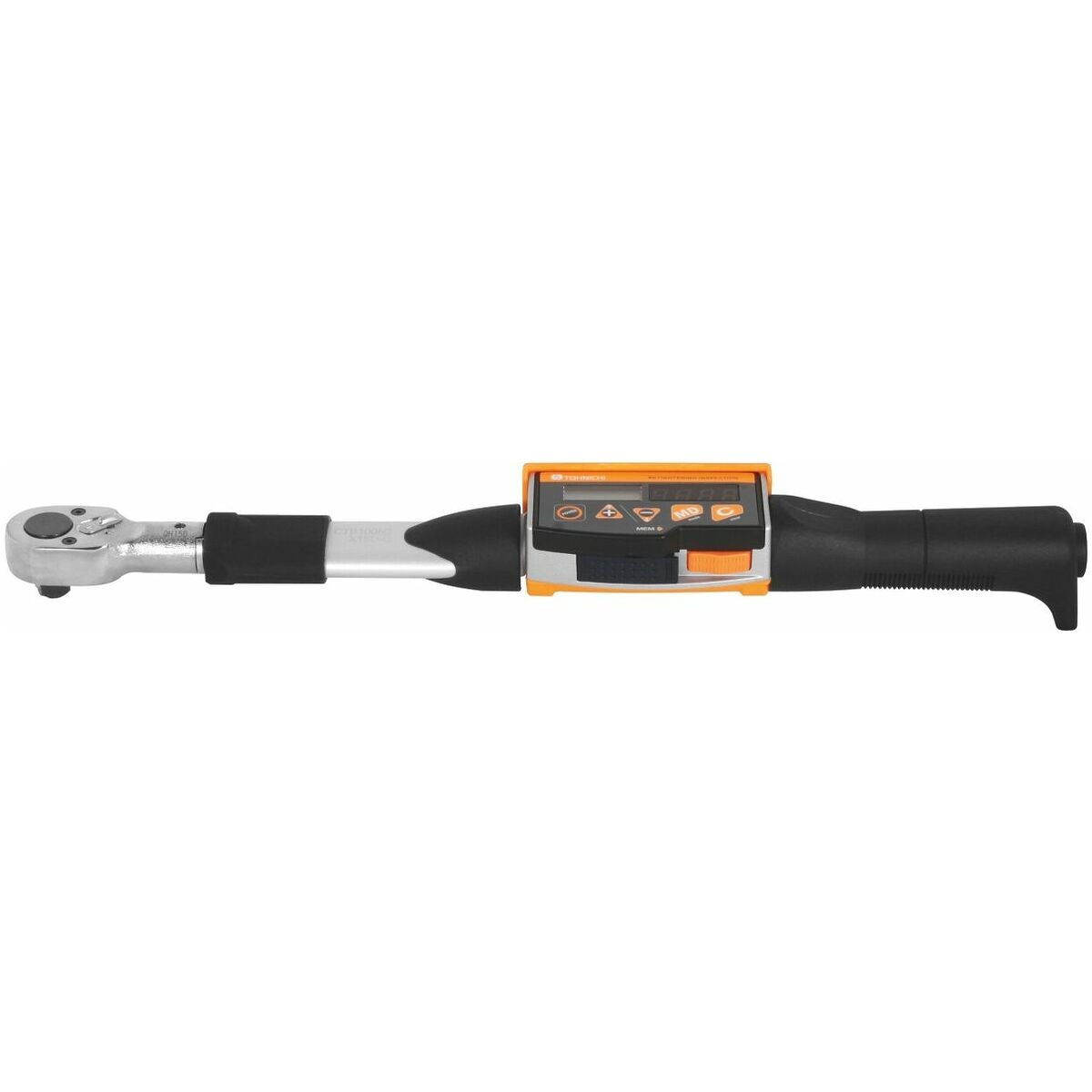

Vankka tarkistusmomenttiavain, jossa on vaihdettava räikkäpää sekä kompakti näyttö- ja ohjausyksikkö. Optinen ja akustinen signaali ilmoittaa, kun asetettu momentti saavutetaan, joten sen sekä näet että kuulet. Oikea- ja vasenkätiseen kiristykseen.
Muisti: 999 mittausarvoparia.
Virransyöttö: NiMH-akut, käyttöaika 20 h, latausaika 3,5 h.

Mittatiedot
Piirroksen ja kaavan selitys:

L₁ = vipupituus ilman liitintyökalua
l₂ = momenttiavaimen säädetty liitospituus
l₃ = vipupituus mukaan lukien tehtaalla asetettu kalibroinnin liitospituus
L₄ = liitintyökalun liitospituus
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Käyttötiedot
Nopeaan ruuviliitosten tarkastukseen.

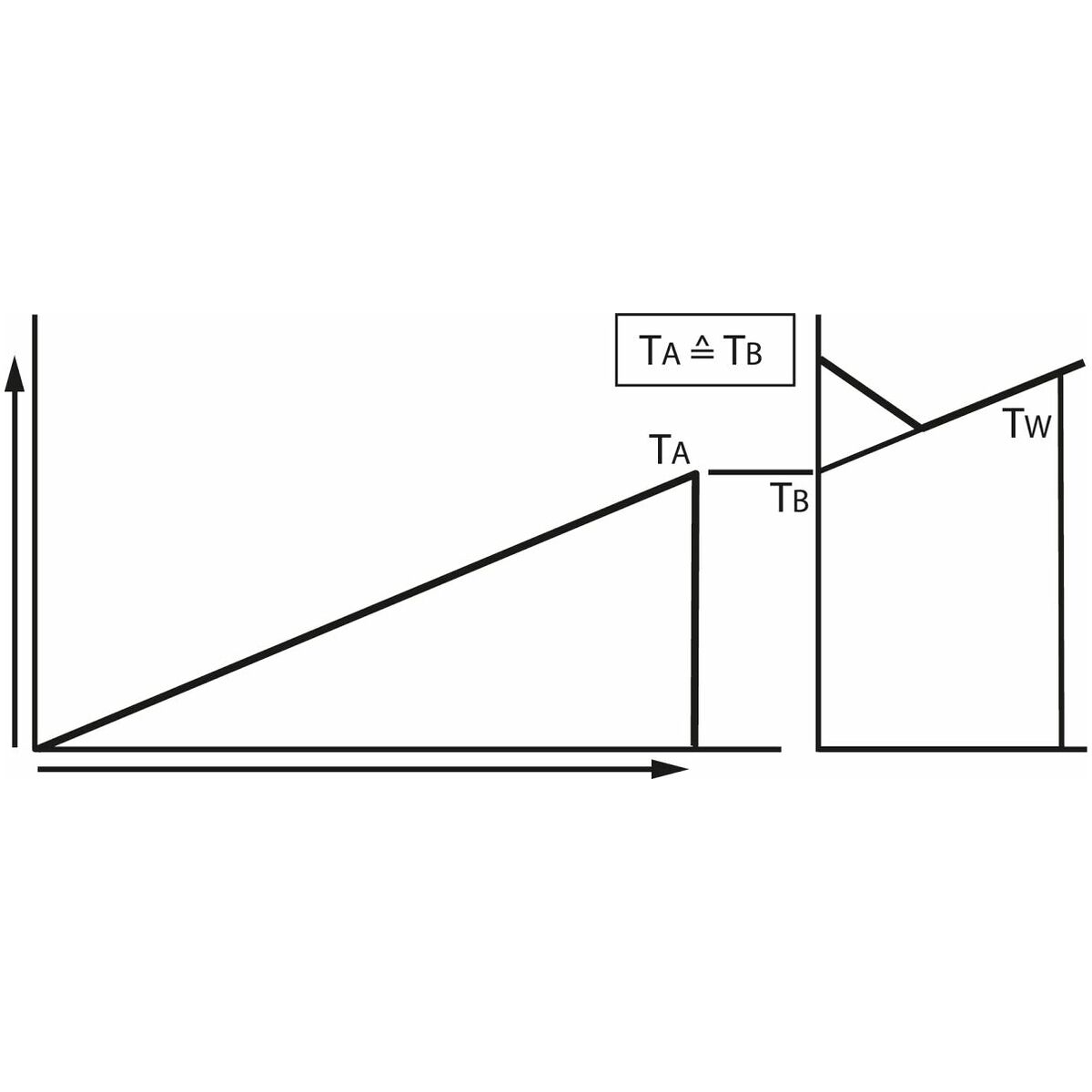

Ruuviliitosta jälkikiristetään määrätyllä kulmalla. Tarvittavan vääntömomentin (T_W) perusteella lasketaan ja näytetään ruuviliitoksen alkuperäinen kiristysmomentti (T_A vastaa T_B).

Toimitussisältö
Sisältää laturin, käyttöohjeet saksaksi ja englanniksi.

Lisävarusteet
Datakaapeli nro 655265 (RS232C:stä USB:hen).

Huomautus
Taattu vääntömomentin mittaustarkkuus on voimassa vasta kalibroidulta momenttialueelta DIN EN ISO 6789 -standardin mukaisesti.
Rakenne
Mittayksiköt: Nm, lbfft, lbfin, kgf·cm.

Standardi
Tarkastettu DIN EN ISO 6789:n mukaisesti.

Toteutus
Kestävä testausavain vaihdettavalla räikkäpäällä ja kompaktilla näyttö- ja ohjausyksiköllä. Optinen ja akustinen signaali mahdollistaa, että sekä näet että kuulet milloin asetettu momentti saavutetaan. Oikea- ja vasenkätiseen kiristykseen.
Muisti: 999 mittausarvoparia.
Virransyöttö: NiMH-akut, käyttöaika 20 h, latausaika 3,5 h.

Leikkausarvot
Piirustuksen ja kaavan selitys:

L₁ = vipupituus ilman pistotyökalua
l₂ = momenttiavaimen säädetty pistomitta
l₃ = vipupituus sisältäen tehtaalla asetetun kalibroinnin pistomitan
L₄ = pistotyökalun pistomitta
L = työkalun kokonaispituus
T₁ = asetettava vääntömomentti
T₂ = määrätty vääntömomentti

Käyttötiedot
Nopeaan ruuviliitosten tarkistukseen.
Ruuviliitos kiristetään jälkikäteen määrätyllä kulmalla. Tarvittavan vääntömomentin (T_W) perusteella lasketaan ja näytetään ruuviliitoksen alkuperäinen kiristysmomentti (T_A vastaa T_B).

Toimitussisältö
Sisältää laturin, käyttöohjeet saksaksi ja englanniksi.

Erikoistarvikkeet
Datakaapeli nro 655265 (RS232C:stä USB:hen).

Huomautus
Taattu momentin mittatarkkuus pätee vasta kalibroidulta momenttialueelta DIN EN ISO 6789:n mukaisesti.
