Pyöreä lävistin ilman kuulalaakeria
!
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne

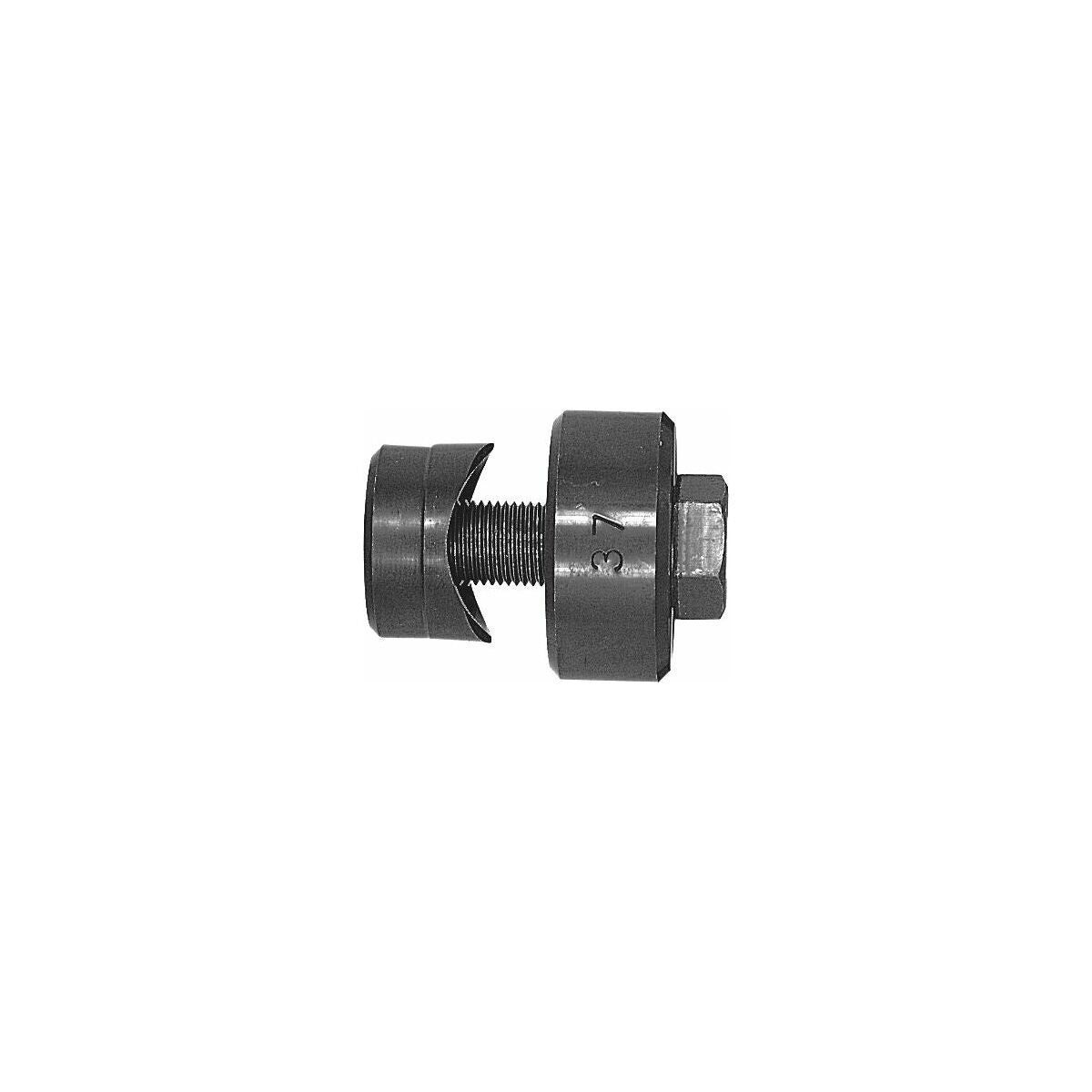

Koostuu lävistimestä, vastakappaleesta ja painoruuvista.
Ilman kuulalaakeria.
Materiaali
Erikoistyökaluteräs, mustapintainen.
Käyttötiedot
Monien eri materiaalien lävistämiseen, esim. teräslevy, ruostumaton teräslevy, alumiinilevy, kuparilevy jne. Erityisesti vaikeapääsyisiin paikkoihin (esim. suuret levyt, kytkinlaitteistot, jakorasiat, sähkökeskukset, tiskialtaat, korit jne.). Ei sovellu putkien työstöön. Painoruuvi ja matriisi on ehdottomasti rasvattava työn aikana.
Käyttö:

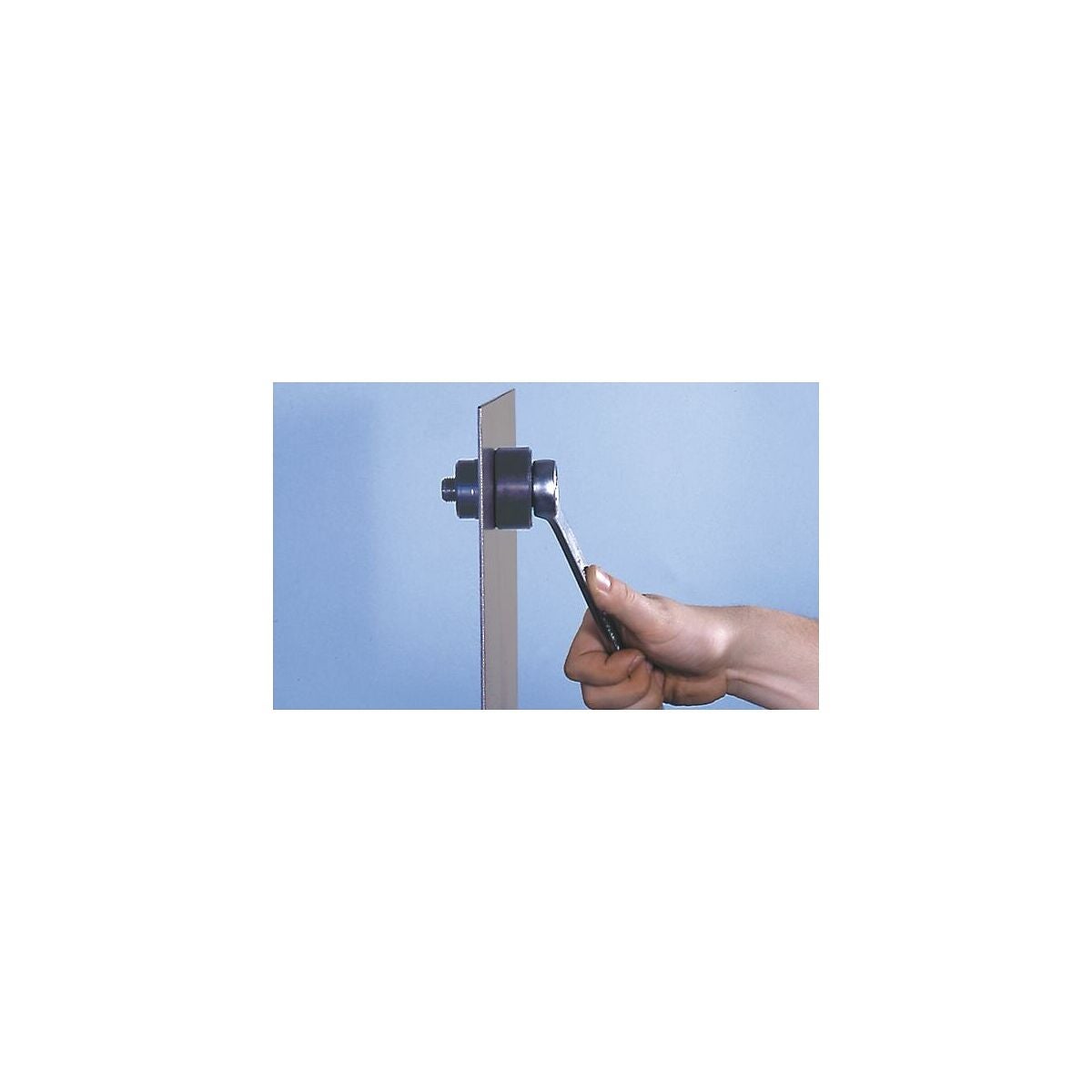

a) kiintoavaimella.

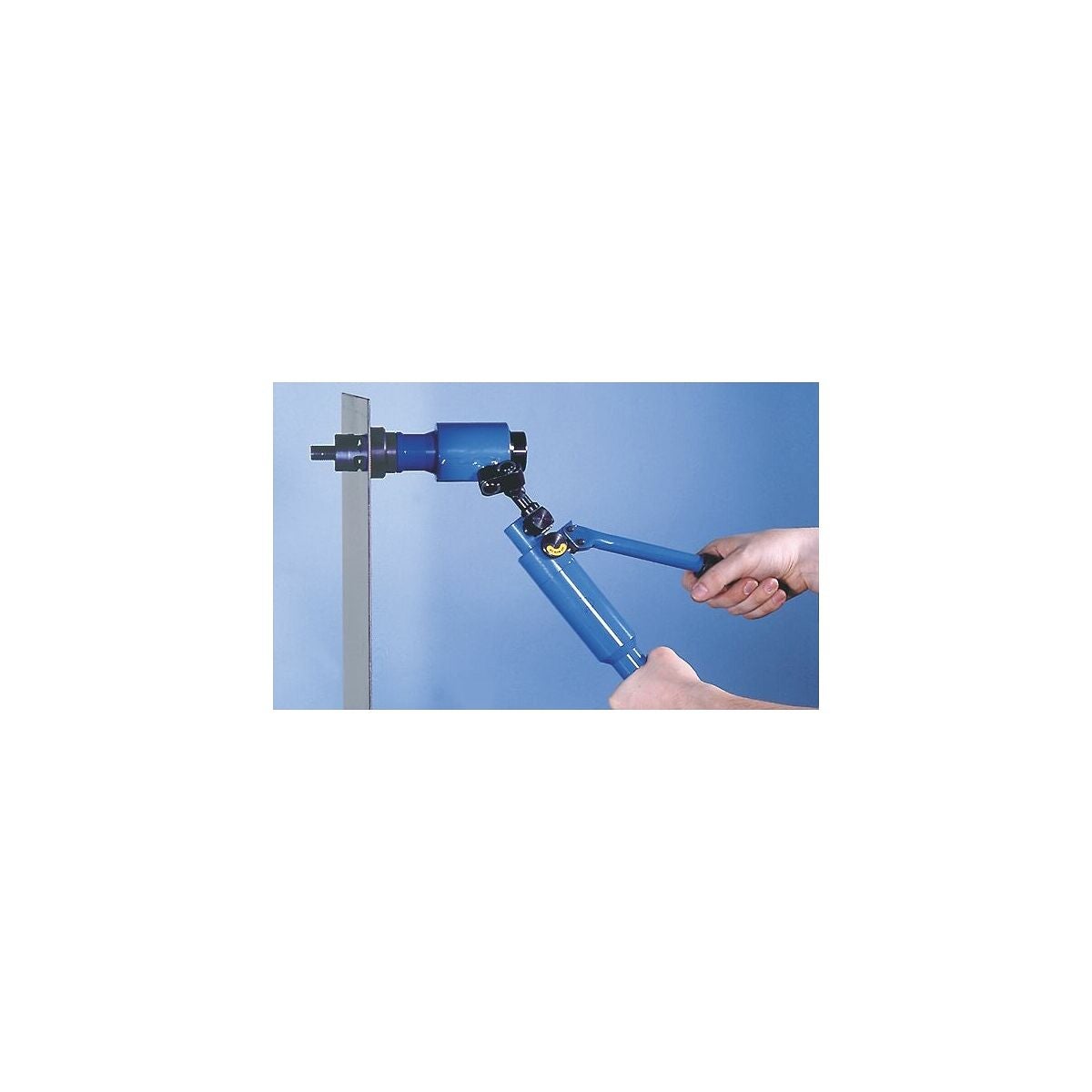

b) käsihydrauliikalla nro 834655 koko 1.

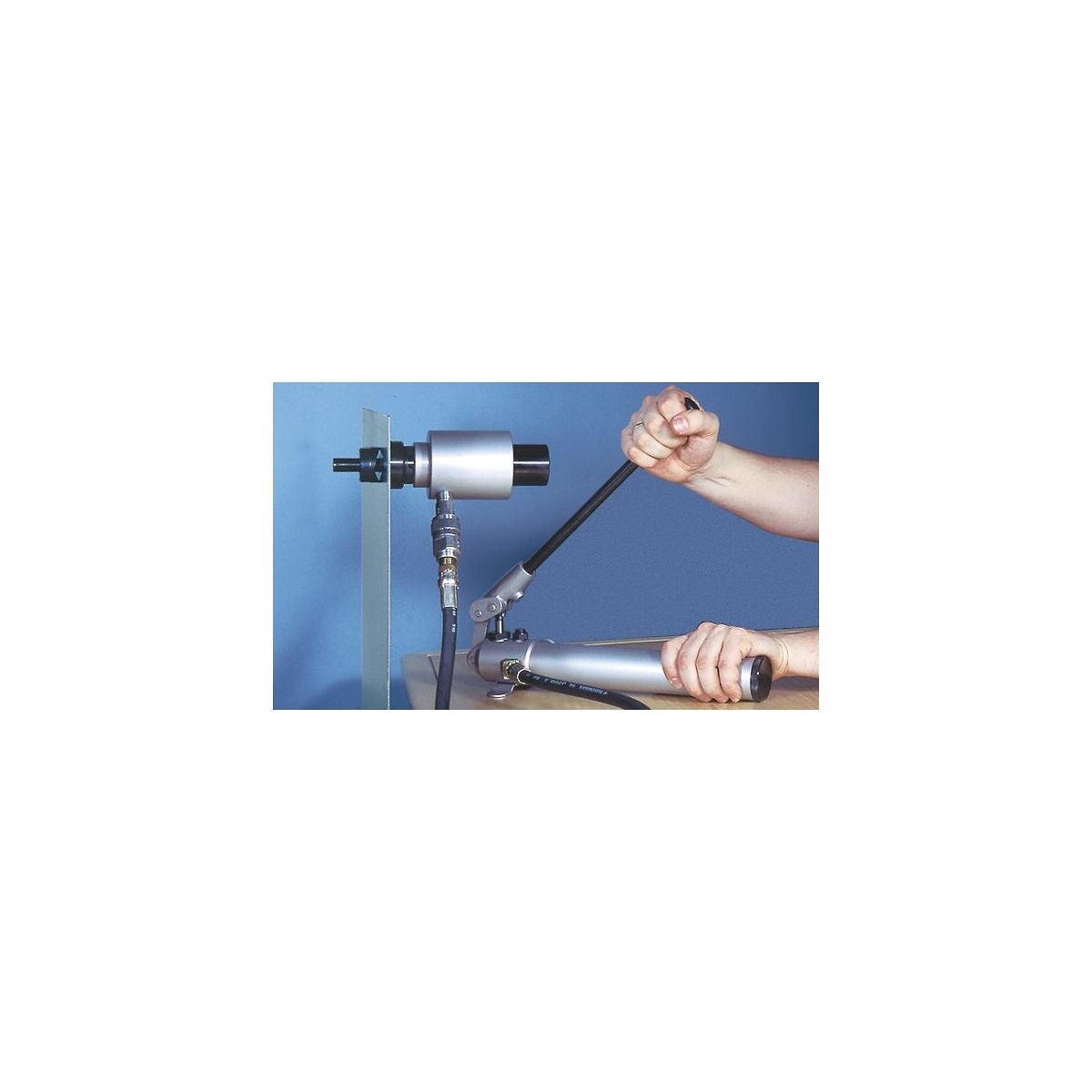

c) hydraulisella käsipumpulla nro 834700.
Alkaen ⌀ 50 suosittelemme hydraulisen käsipumpun käyttöä.
Huomautus
- Hydraulilaitteella käytettäessä painoruuvi on vaihdettava vetopulttiin nro 834070 (erikoistarvike).
- Koot 32 ja 35 reikien tekemiseen ruostumattomiin tiskialtaisiin 1/2 tuuman allashanojen kiinnitystä varten.
Tekniset tiedot
| Tuotetyyppi | Rei'itystyökalu |
|---|---|
| Ruostumattomalle teräslevylle, lujuudesta riippuen enintään | 1.25 mm |
| Esiporatun reiän ⌀ | 11 mm |
| Painoruuvin avainväli | 17 mm |
| Alasimen ⌀ (reiän ⌀) | 22.5 mm |
| Materiaalin paksuudelle (pelti St 37) | 1.75 mm |
| Paineruuvi | M10×1×45 |
| Panssariputkikierre standardin DIN 40430 mukaan | Pg16 |
Tuotetiedot
| Tuotenumero | 834000 |
|---|---|
| EAN | 2050000996467 |
