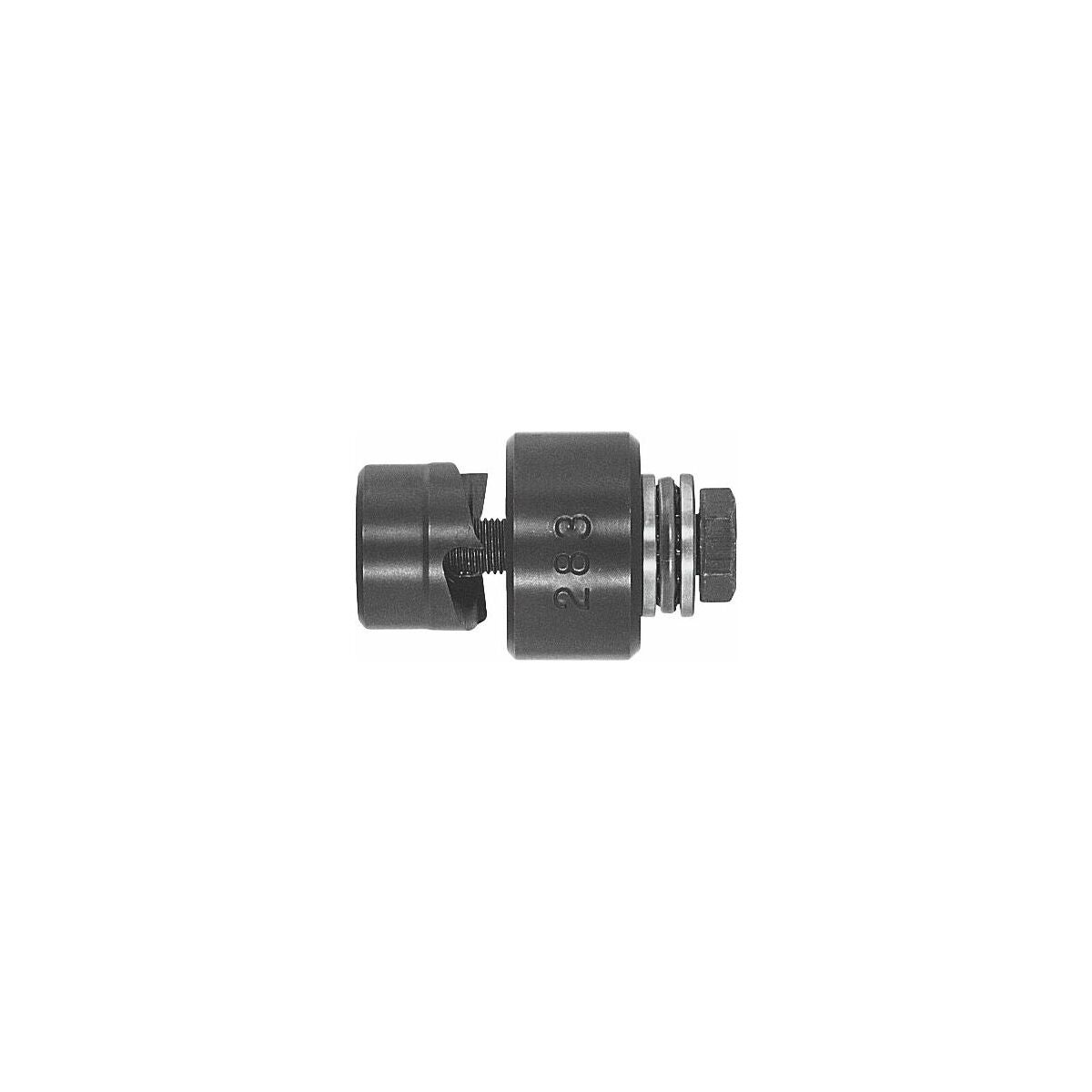

Ura-aukko-lyönti kulmalaakerilla
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Koostuu lävistimestä, alustasta ja painoruuvista.
Kuulalaakereilla ja uritetulla alustalla, joka leikkaa lävistetyn jätteen kolmeen osaan. Näin jätemateriaali voidaan ilman ongelmia kaataa ulos lävistimestä.
Materiaali
Erikoistyökaluteräs, mustapintainen.
Käyttötiedot
Monien erilaisten materiaalien lävistämiseen, esim. teräslevy, ruostumaton teräslevy, alumiinilevy, kuparilevy jne. Erityisesti käyttöön vaikeapääsyisissä paikoissa (esim. suuret levyt, kytkinlaitteistot, jakorasiat, sähkökeskukset, tiskialtaat, korirakenteet jne.). Ei sovellu putkien työstöön. Painoruuvin ja muotin on oltava ehdottomasti rasvattuja työskenneltäessä.
Käyttö:
a) avain avulla.
b) käsihydrauliikan avulla nro 834655 koko 1.
c) hydraulikäsipumpun avulla nro 834700.
Alkaen ⌀ 50 suosittelemme hydraulikäsipumpun käyttöä.
Huomautus
- Hydraulilaitteilla käytettäessä painoruuvi on vaihdettava vetopulttiin nro 834070 (erikoisvaruste).
- Koko 32 ja 35 reikien tekemiseen ruostumattomiin tiskialtaisiin 1/2 tuuman allashanojen kiinnitystä varten.
Tekniset tiedot
| Tuotetyyppi | Rei'itystyökalu |
|---|---|
| Ruostumattomalle teräslevylle, lujuudesta riippuen enintään | 1.75 mm |
| Esiporatun reiän ⌀ | 17 mm |
| Painoruuvin avainväli | 24 mm |
| Alasimen ⌀ (reiän ⌀) | 40.5 mm |
| Materiaalin paksuudelle (pelti St 37) | 2.5 mm |
| Paineruuvi | M16×1,5×70 |
| Metriselle kierteelle standardin DIN EN 60423 mukaan | M40×1,5 |
Tuotetiedot
| Tuotenumero | 834160 |
|---|---|
| EAN | 2050000995644 |
