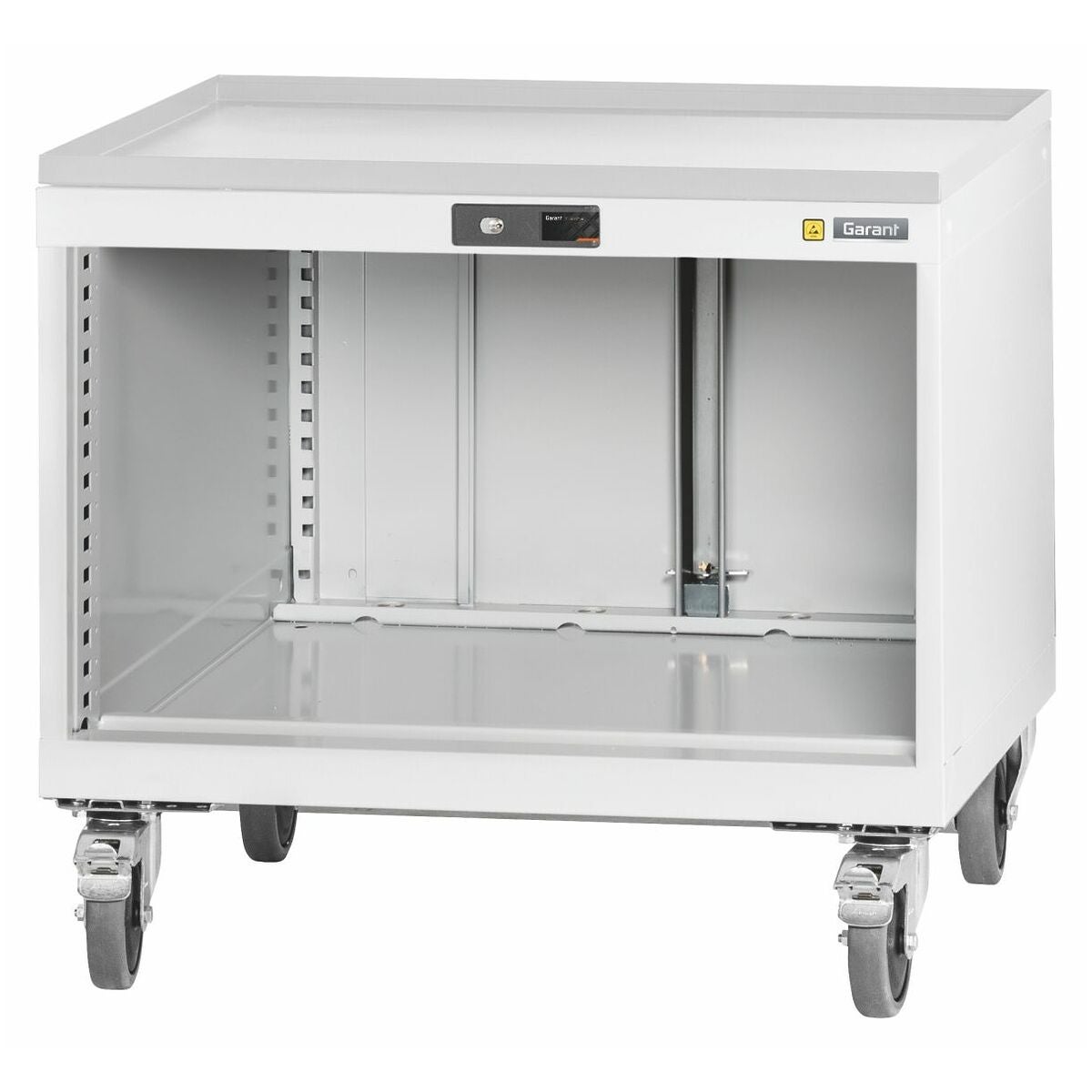

ESD-asennusvaunu vetolaatikoille 26×24G
!
Tämä on tilaustuote, jolla on pidempi toimitusaika. Lue lisää toimitusajoistamme täältä.
Tuotteelta puuttuu hinta. Ota yhteyttä Ravema-edustajaasi.
Tuotekuvaus
Rakenne
Työkalukaappi ESD-johtava, standardin DIN EN 61340-5-1 mukaan. Asennusvaunu 30×28G, jossa kummallakin puolella 2 kuulalaakeroitua johtavaa kiinteää ja kääntyvää pyörää ⌀ 125 mm; kääntyvissä pyörissä lukitus. Neljällä sivulla vierimissuoja. Yksittäisulosvedon lukitus estää useiden vetolaatikoiden avautumisen samanaikaisesti. Laatikkoyksikkö lukittavissa keskitetysti tappisylinterilukolla.
Varustettavaksi vetolaatikoilla 26×24G, nro 972456.
Maalaus
Runko ja vetolaatikot vaaleanharmaa, RAL 7035:n kaltainen, ESD-jauhemaalattu.
Huomautus
- Muoviosat (esim. suojukset) ja kahvalistat eivät ole ESD-johtavia.
- Maadoitus tapahtuu pyörien kautta.
Tekniset tiedot
| Tuotetyyppi | Asennusvaunu |
|---|---|
| Tuotenimen attribuutti | 26×24G |
| Sylinterilukko | modulaarinen lukkosylinteri |
| Sähköstaattinen ominaisuus | EGB/ESD |
| Laatikon ulosveto | Ulosvedon lukitus |
| Syvyys | 700 mm |
| Tehokas korkeus | 400 mm |
| Syvyys | 700 mm |
| Leveys | 750 mm |
| Korkeus | 685 mm |
| Sopii ulosvedettäville laatikoille, joiden tehokas leveys on g | 26 |
| Sopii ulosvedettäviin laatikoihin, joiden tehokas syvyys on g | 24 |
| Paino | 55 kg |
| Jarrullisten kääntyvien pyörien lukumäärä | 2 |
| Kiinteiden pyörien lukumäärä ilman jarrua | 2 |
| ⌀ pyörä | 125 mm |
| Maadoitus | Maadoitus pyörien kautta |
| ESD-varustus | kyllä |
| Suojareunalla | kyllä |
| Laatikoston tehokas korkeus | 400 mm |
| Älä avaa suojusta | ei |
| Ei-ESD-johtavat komponentit | kaikki muoviosat |
| Sähköstaattinen ominaisuus | EGB/ESD |
| Rullattava | kyllä |
| Ovet | ei |
| Sopii laatikoille, joiden tehokas leveys | 650 mm |
| Sopii laatikoihin, joiden efektiivinen syvyys on | 600 mm |
Tuotetiedot
| Tuotenumero | 972447 |
|---|---|
| EAN | 4067263124986 |
