Extended-valaistussarja GridLine-kaappeihin kääntöovilla, leveys 30G 1000/1250 mm

Tuotekuvaus

Malli
Valaistussarja kaappien sisäiseen lokeroittaiseen valaistukseen. Valaisimet kiinnitetään hyllyn alle ja liitetään virtakiskon kautta. Sarjat on räätälöity varusteltuihin GridLine-kaappeihimme ja ne saa asentaa vain niihin.
Extended Sets kaapin sisätilan yksinkertaiseen valaisuun.
Täydellisissä sarjoissa ovat kaikki komponentit, joita tarvitaan GridLine-kaappien sisävalaistuksen asennukseen. Sisältää LED-valaisimet kahta pituutta: 570 mm ja 870 mm. Pistoliitännät on suojattu väärinpäin kytkemiseltä. Tehonkulutus riippuu varustuksessa olevien LED-valaisimien määrästä.

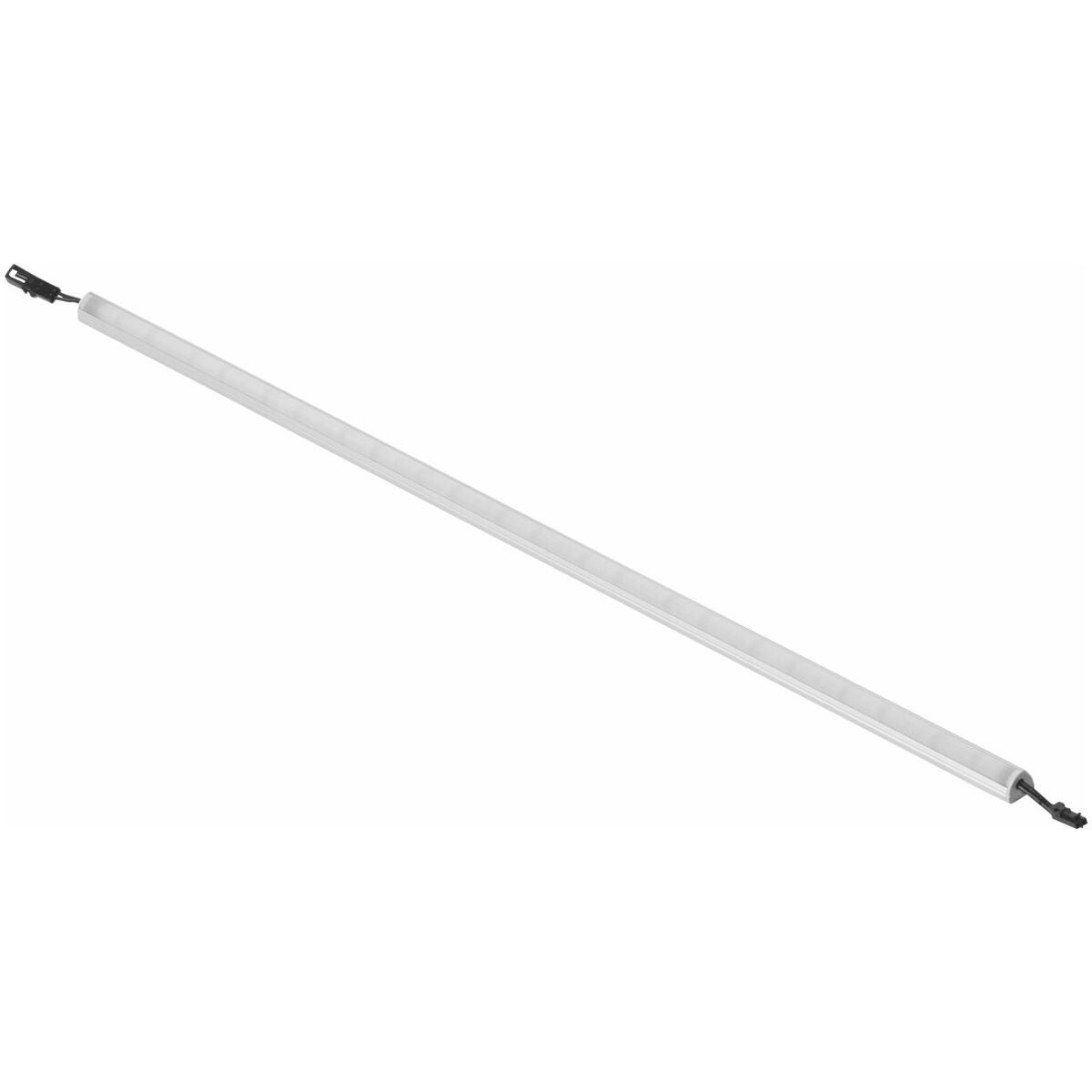

Valaisimet: 30° säteilykulma häikäisemättömään valaistukseen. Sisäänrakennetut magneetit vapaaseen sijoitteluun kaapin sisätilassa. Nimellisjännite 24 V DC, värilämpötila noin 6000 K, CRI 80, energialuokka A+.
LED-valaisin pituus 870 mm: tehonkulutus 8,5 W; valovirta 437 lm.
LED-valaisin pituus 570 mm: tehonkulutus 5,5 W; valovirta 676 lm.
Virtalähde: Erityisesti LED- ja valaistussovelluksiin suunniteltu. Suojattu oikosulkua, ylikuormitusta, ylijännitettä ja ylikuumenemista vastaan (auto-recovery). Teollisuuspistoke asennettuna sisääntulopuolelle nro 928491 koko 3.
Sisääntulojännite 90–305 V AC; lähtöjännite 24 V DC; lähtövirta 2,5 A; teho 60 W; IP67.
Kytkin: Kun ovi avataan, valaistus kytkeytyy automaattisesti päälle. Esikaapeloitu yksikkö helppoon asennukseen.
Virtakisko: Älykäs kaapelinhallinta mahdollistaa valaisimien asennuksen muuttuvalla korkeudella. Asennus sisäänrakennetun magneettinauhan avulla. Merkityt kiertoliittimet. Ei koske sarjaa nro 940501.
Kaapelointi: Kaikki tarvittavat liitäntäkaapelit yksittäisten komponenttien välillä. Liitäntäkaapeli saksalaisella maadoitetulla pistotulpalla nro 928640 koko DE/2. Kytkentäkaapeleiden määrä ja kaapelityyppi vaihtelevat sarjan mukaan.
Valaistussarja sisältää sisäänrakennetut LED-valaisimet, joita ei voi vaihtaa. Ohjainyksikön (virtalähde ja kaapeli) voi vaihtaa loppukäyttäjä.

Toimitussisältö
LED-valaisimet, kytkentävirtalähde, virtakisko, kytkin, kaapelointi.

Huomautus

• Liitä yhteen virtalähteeseen vain 6 valaisinta pituudella 870 mm tai 9 valaisinta pituudella 570 mm.
• Järjestelmää ei voi himmentää.
• Kaikissa sarjoissa saksalainen SchuKo-pistoke. Muihin maihin on tilattava erikseen sopiva liitäntäkaapeli, nro 928640.
• Vaihtokytkimen asennus kaappileveydelle 20G ei ole mahdollista.
• Ei sovellu rullakaihdinkaappeihin.
• Varustus (taulukkokäyttö)
  Valaisimien määrä 570 mm: 3

Toteutus
Valaistussarja kaappien sisäiseen osastokohtaiseen valaistukseen. Valaisimet kiinnitetään hyllyn alle ja liitetään virtakiskon kautta. Sarjat on räätälöity varustelluille GridLine-kaapeillemme ja ne saa asentaa vain niihin.
Extended-sarjat kaapin sisätilan helppoon valaistukseen.
Täydelliset sarjat sisältävät kaikki komponentit, joita tarvitaan GridLine-kaappien sisävalaistuksen asennukseen. Sis. LED-valaisimet kahta pituutta, 570 mm ja 870 mm. Pistoliitännät on suojattu väärältä napaisuudelta. Tehonkulutus riippuu varustuksessa olevien LED-valaisinten määrästä.
Valaisimet: 30° säteilykulma häikäisemättömään valaistukseen. Sisäänrakennetut magneetit vapaaseen sijoitteluun kaapin sisätilassa. Nimellisjännite 24 V DC, värilämpötila noin 6000 K, CRI 80, energialuokka A+.
LED-valaisimet pituus 870 mm: Tehonkulutus 8,5 W; valovirta 437 lm.
LED-valaisimet pituus 570 mm: Tehonkulutus 5,5 W; valovirta 676 lm.
Virtalähde: Erityisesti LED- ja valaistussovelluksiin suunniteltu. Suojattu oikosululta, ylikuormitukselta, ylijännitteeltä ja ylikuumenemiselta (auto-recovery). Teollisuusliitin asennettu tulopuolelle, nro 928491 koko 3.
Tulojännite 90–305 V AC; lähtöjännite 24 V DC; lähtövirta 2,5 A; teho 60 W; IP67.
Kytkin: Kun ovi avataan, valaistus kytkeytyy automaattisesti päälle. Valmiiksi johdotettu yksikkö helppoon asennukseen.
Virtakisko: Älykäs kaapelinhallinta mahdollistaa valaisinten asennuksen vaihtelevalle korkeudelle. Kiinnitys sisäänrakennetun magneettinauhan avulla. Merkityt kiertoliittimet. Ei koske sarjaa nro 940501.
Kaapelointi: Kaikki tarvittavat liitäntäkaapelit yksittäisten komponenttien välillä. Liitäntäjohto saksalaisella maadoitetulla pistotulpalla nro 928640 koko DE/2. Kytkentäkaapelien määrä ja kaapelityyppi vaihtelevat sarjasta riippuen.
Valaistussarja sisältää sisäänrakennetut LED-valaisimet, joita ei voi vaihtaa. Käyttöyksikön (virtalähde ja kaapeli) voi loppukäyttäjä vaihtaa.

Toimitussisältö
LED-valaisimet, hakkurivirtalähde, virtakisko, kytkin, kaapelointi.

Huomautus

• Yhteen virtalähteeseen saa liittää vain 6 kpl 870 mm valaisinta tai 9 kpl 570 mm valaisinta.
• Järjestelmää ei voi himmentää.
• Kaikissa sarjoissa saksalaisvalmisteinen SchuKo-pistoke. Muita maita varten on tilattava erikseen sopiva liitäntäjohto, nro 928640.
• Kytkimen asennus ei ole mahdollinen kaapeille, leveys 20G.
• Ei sovellu sälekaapeille.
