Basic-valaistussarja GridLine-kaappeihin kääntöovilla 2000 mm

Tuotekuvaus

Rakenne
Täydellisissä sarjoissa on kaikki komponentit, joita tarvitaan GridLine-kaappien sisävalaistuksen asennukseen. Sisältää LED-valaisimet kahtena pituutena 570 mm ja 870 mm. Pistoliitännät on suojattu väärältä napaisuudelta. Tehonkulutus riippuu varustuksen LED-valaisimien määrästä.

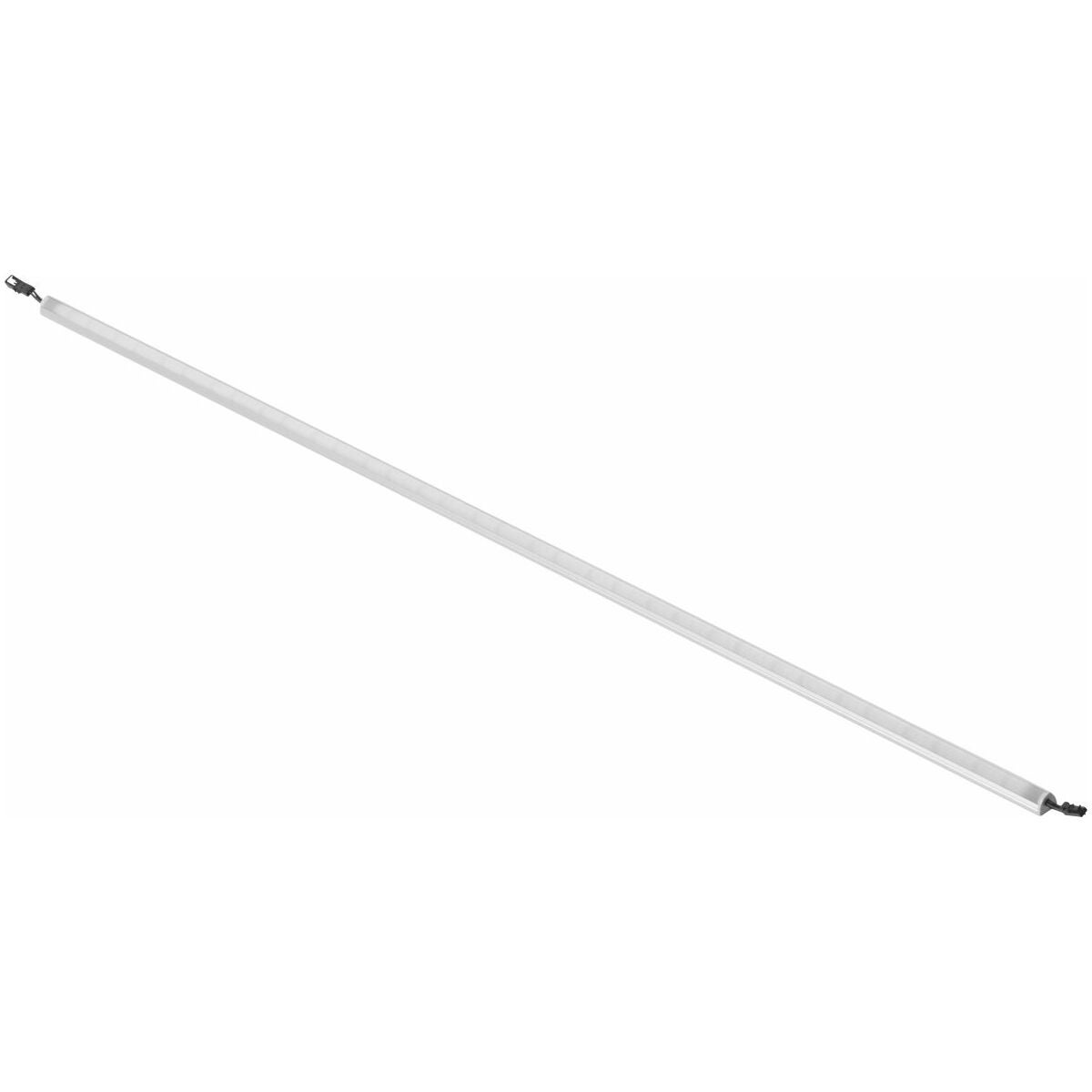

Valaisimet: 30° säteilykulma häikäisemättömään valaistukseen. Sisäänrakennetut magneetit vapaaseen sijoitteluun kaapin sisätilassa. Nimellisjännite 24 V DC, värilämpötila noin 6000 K, CRI 80, energialuokka A+.
LED-valaisimet pituus 870 mm: tehonkulutus 8,5 W; valovirta 437 lm.
LED-valaisimet pituus 570 mm: tehonkulutus 5,5 W; valovirta 676 lm.
Virtalähde: Erityisesti LED- ja valaistussovelluksiin suunniteltu. Suojattu oikosulkua, ylikuormitusta, ylijännitettä ja ylikuumenemista vastaan (auto-recovery). Teollisuusliitin asennettuna tulopuolelle nro 928491 koko 3.
Tulojännite 90–305 V AC; lähtöjännite 24 V DC; lähtövirta 2,5 A; teho 60 W; IP67.
Kytkin: Kun ovi avataan, valaistus kytkeytyy automaattisesti päälle. Valmiiksi johdotettu yksikkö helppoon asennukseen.
Virranohjauskisko: Älykäs kaapelinhallinta mahdollistaa valaisimien asennuksen vaihtelevalle korkeudelle. Asennus sisäänrakennetun magneettinauhan avulla. Merkittyjä kiertoliittimiä. Ei koske sarjaa nro 940501.
Kaapelointi: Kaikki tarvittavat liitäntäkaapelit yksittäisten komponenttien välillä. Liitäntäkaapeli saksalaisella suojamaadoitetulla pistotulpalla nro 928640 koko DE/2. Kytkentäkaapeleiden määrä ja kaapelityyppi vaihtelevat sarjasta riippuen.
Valaistussarja kaapin sisäpuoliseen sivuvalaistukseen. Valaisimet sijoitetaan kaapin rungon sivulle. Kun kaksi valaisinta kytketään yhteen, saadaan valaistus koko kaapin korkeudelle. Sarjat on räätälöity GridLine-kaappeihimme ja ne saa asentaa vain niihin.
Basic Sets -sarjat kaapin sisäpuoliseen sivuvalaistukseen.
Valaistussarja sisältää integroidut LED-valaisimet, joita ei voi vaihtaa. Käyttöyksikön (virtalähde ja kaapeli) voi loppukäyttäjä vaihtaa.

Toimitussisältö
LED-valaisimet, hakkurivirtalähde, kytkin, kaapelointi.

Huomautus

• Kytke yhteen virtalähteeseen vain 6 kpl 870 mm:n valaisimia tai 9 kpl 570 mm:n valaisimia.
• Järjestelmää ei voi himmentää.
• Kaikki sarjat saksalaisvalmisteisella SchuKo-pistotulpalla. Muihin maihin on tilattava erikseen sopiva liitäntäkaapeli, nro 928640.
• Vaihtokytkimen asennus kaapeille, leveys 20G, ei ole mahdollinen.
• Ei sovellu rullakaihdinkaapeille.
• Sarjat on tarkoitettu vain kääntöovellisille kaapeille.
Varustustaulukon käyttö
Valaisimien määrä 870 mm: 4

Käyttötarkoitus
Käyttötarkoitus


• LED-valaisin sivuasennukseen GridLine-kääntöovikaappiin.
• Kaappiin automaattista valaistusta varten.
• Valaistus voidaan sytyttää kaapin avautuessa valinnaisesti asennettavan kytkimen avulla.
• LEDejä ei voi vaihtaa.
• Teolliseen käyttöön.
• Sisäkäyttöön.
• Pistotulppatyyppi F käytettäväksi 230 V sähköverkossa.
• Sopiva liitäntäkaapeli nro 928640 voidaan tilata muihin pistorasioihin.


Sopimaton käyttö


• Jos LED-valaisimen pituus on 570 mm, virtalähteeseen ei saa liittää yli 9 LED-valaisinta.
• Jos LED-valaisimen pituus on 870 mm, virtalähteeseen ei saa liittää yli 6 LED-valaisinta.
• Älä altista valaisinta voimakkaalle lämmölle, suoralle auringonvalolle, avotulelle tai nesteille.
• Älä käytä räjähdysvaarallisilla alueilla.
• Älä käytä valaisinta alueilla, joissa on paljon pölyä, palavia kaasuja, höyryjä tai liuottimia.
• Älä tee omatoimisia muutoksia tai muunnoksia.
• Älä liitä virtalähteeseen muita komponentteja.
• Älä käytä valaisinta trooppisessa ilmastossa.
• Älä käytä valaisinta, jos virtalähde, LED-valaisin tai kaapeli on vaurioitunut.
• Kaapelia ei saa puristaa eikä terävät reunat saa vaurioittaa sitä.




Rakenne
Täydellisissä sarjoissa on kaikki komponentit, joita tarvitaan GridLine-kaappien sisävalaistuksen asentamiseen. Sisältää LED-valaisimet kahdessa pituudessa 570 mm ja 870 mm. Pistoliitännät on suojattu vääränapaisuudelta. Tehonkulutus riippuu varustukseen kuuluvien LED-valaisimien lukumäärästä.
Valaisimet: 30° säteilykulma häikäisemättömään valaistukseen. Sisäänrakennetut magneetit vapaaseen sijoitteluun kaapin sisätilassa. Nimellisjännite 24 V DC, värilämpötila n. 6000 K, CRI 80, energialuokka A+.
LED-valaisin pituus 870 mm: tehonkulutus 8,5 W; valovirta 437 lm.
LED-valaisin pituus 570 mm: tehonkulutus 5,5 W; valovirta 676 lm.
Virtalähde: Erityisesti LED- ja valaistussovelluksiin suunniteltu. Suojattu oikosululta, ylikuormitukselta, ylijännitteeltä ja ylikuumenemiselta (auto-recovery). Teollisuusliitin asennettu tulopuolelle nro 928491 koko 3.
Tulojännite 90–305 V AC; lähtöjännite 24 V DC; lähtövirta 2,5 A; teho 60 W; IP67.
Kytkin: Ovea avattaessa valaistus kytkeytyy automaattisesti päälle. Valmiiksi johdotettu yksikkö helppoon asennukseen.
Virransyöttökisko: Älykäs kaapelinhallinta mahdollistaa valaisimien asennuksen säädettävälle korkeudelle. Kiinnitys integroidun magneettinauhan avulla. Merkityt kiertoliittimet. Ei koske sarjaa nro 940501.
Kaapelointi: Kaikki tarvittavat liitosjohdot yksittäisten komponenttien välillä. Liitäntäjohto saksalaisella suojamaadoitetulla pistotulpalla nro 928640 koko DE/2. Kytkentäjohtojen määrä ja kaapelityyppi vaihtelevat sarjasta riippuen.
Valaistussarja kaapin sisäpuoliseen sivuvalaistukseen. Valaisimet sijoitetaan kaapin rungon sivulle. Kytkemällä kaksi valaisinta yhteen saadaan valaistus koko kaapin korkeudelle. Sarjat on räätälöity GridLine-kaappeihimme ja ne saa asentaa vain niihin.
Basic-sarjat kaapin sisäpuoliseen sivuvalaistukseen.
Valaistussarja sisältää integroidut LED-valaisimet, joita ei voi vaihtaa. Käyttöyksikkö (virtalähde ja kaapeli) on loppukäyttäjän vaihdettavissa.

Toimitussisältö
LED-valaisimet, kytkentävirtalähde, kytkin, kaapelointi.

Huomautus

• Kytke yhteen virtalähteeseen enintään 6 valaisinta pituudeltaan 870 mm tai 9 valaisinta pituudeltaan 570 mm.
• Järjestelmää ei voi himmentää.
• Kaikki sarjat toimitetaan Saksassa valmistetulla SchuKo-pistotulpalla. Muita maita varten on tilattava erikseen sopiva liitäntäkaapeli, nro 928640.
• Kytkimen asennus kaappeihin, leveys 20G, ei ole mahdollinen.
• Ei sovellu rullakaihdinkaappeihin.
• Sarjat on tarkoitettu vain kääntöovellisille kaapeille.

Tekniset tiedot

Tuotetyyppi	Valolista
Liitäntätyyppi, tulo	F; GST-pistoliitäntäjärjestelmä
Nimellisjännite	250 V
Valovirta	2700 lm
Tehonkulutus	35 W

Tuotetiedot

Tuotenumero	G9405012000
EAN	4062406134303
